标准挤压式电子设备铝制散热结构

　　这类挤压铝制散热结构，是消费类电子、工控板卡、小型电源模块里最常见的被动散热方案，日常接触的路由器、工业控制模块、小功率驱动板、嵌入式主机的散热方案里，都能见到同结构的产品，依靠铝材质本身优异的导热性能，搭配等间距排布的鳍片结构，在无主动风扇的自然对流场景下，就能把发热器件工作产生的热量持续传导到空气中，避免器件因结温过高触发降频、寿命衰减甚至热击穿故障。

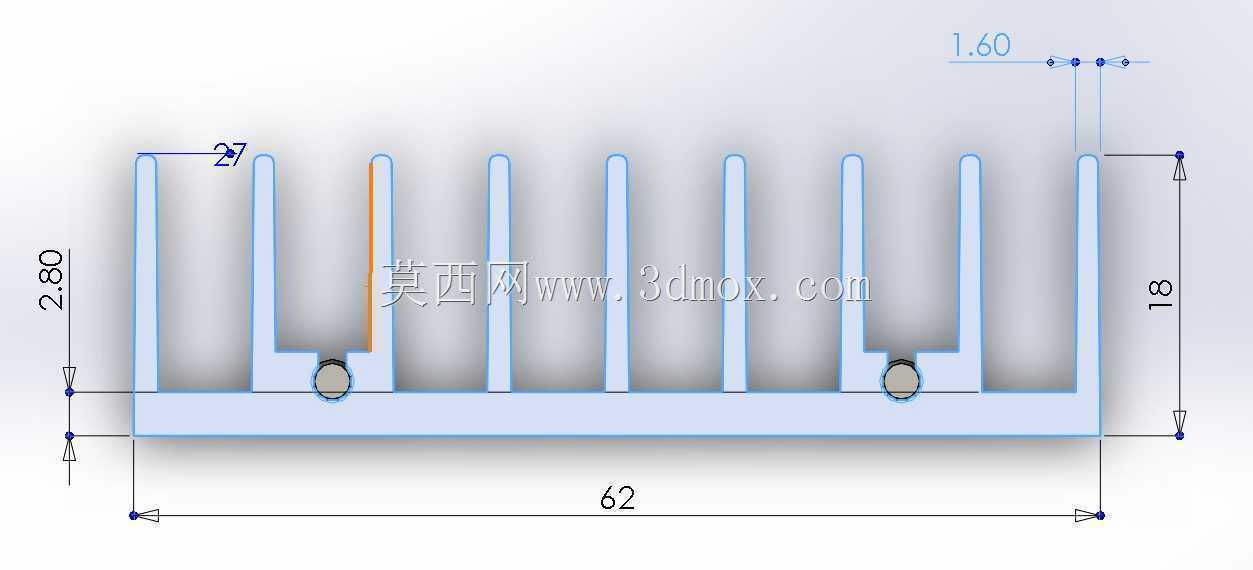

　　做这类散热件的结构设计时，首先要卡准安装边界的尺寸约束，这款散热件的基底总长度为62mm，整体总高度18mm，鳍片顶端的厚度控制在1.6mm，鳍片间距2.7mm，所有尺寸都是挤压工艺可稳定量产的成熟参数——鳍片过薄会导致挤压成型时出现充型不足、鳍片歪斜的良品率问题，鳍片过厚则会浪费铝材成本，同时压缩鳍片间的空气对流通道，反而降低散热效率；鳍片间距如果过小，自然对流时空气无法在鳍片间隙形成顺畅的流通回路，热空气淤积在鳍片缝隙里，会大幅削弱实际散热能力，间距过大则会在有限的基底宽度上减少鳍片总数量，降低总散热面积。

　　基底部分预留的两个圆形安装位，是用来穿设固定螺钉或者安装导热固定扣的，设计时特意把安装位设置在相邻鳍片的间隙下方，不会打断鳍片的连续排布，保证散热面积的完整性，同时安装位的凸台结构也能增加基底局部的结构强度，避免锁附螺钉时压力过大导致基底变形，影响散热件和发热芯片之间的贴合紧密度——要知道被动散热的效率，很大程度取决于散热件和发热源的接触热阻，一旦基底变形出现贴合缝隙，哪怕只有零点几毫米的空气层，导热效率都会出现断崖式下跌，所以这类挤压散热件的基底平面度一般都要求控制在0.1mm以内，安装位的结构加强就是为了避免装配过程破坏平面度。

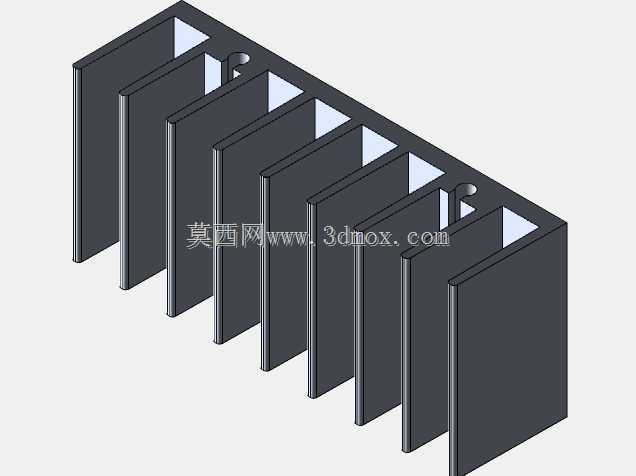

　　从建模逻辑来说，这类等截面挤压件不需要做复杂的实体特征堆叠，先绘制准确的截面轮廓线，确认所有尺寸符合挤压工艺的拔模、壁厚要求后，沿长度方向做拉伸特征就能得到主体结构，后续再根据实际安装需求做安装孔的沉台、端面的倒角处理即可，建模过程中要注意鳍片和基底连接处的圆角过渡，既可以减少挤压成型时的应力集中，避免生产过程中出现鳍片根部开裂的问题，也能优化热传导的路径，让热量从基底到鳍片的传导更顺畅，减少传导过程中的热阻。

　　实际选型应用时，要先核算发热器件的总热耗，结合设备内部的空气流通路径确认散热面积是否满足温升要求，同时要核对安装孔的孔位和发热器件的固定孔位是否匹配，避免出现安装干涉；如果是用在有振动的工控场景，还可以在散热件和器件之间填充导热硅胶片，既可以填充微观层面的贴合缝隙降低接触热阻，也能起到一定的缓冲作用，避免振动导致散热件移位或者压损脆弱的芯片封装。这类挤压散热结构之所以能成为电子散热领域的通用方案，核心原因就是挤压工艺的量产成本极低，铝材本身的重量轻、导热性稳定，同时结构可靠性高，没有活动部件就不存在失效风险，只要尺寸匹配、散热面积冗余足够，就能实现长达十数年的免维护稳定工作，完全适配消费电子、工业设备长周期运行的使用需求。
