E型软乙烯基自粘密封胶条结构设计

　　日常做设备密封结构选型时，经常会碰到这类成卷供应的软质自粘密封胶条，这次还原的是市面流通量较大的9x4规格E型截面款，材质为软乙烯基，自带背胶层，不用额外涂胶就能直接贴合在安装基面，在各类机柜、门窗、小型设备壳体的缝隙密封场景里使用率很高。

　　先从实际应用场景说起，这类胶条的使用场景覆盖很广，小到电气控制柜的柜门缝隙密封，用来阻挡粉尘、潮气进入柜内影响电气元件寿命，到民用门窗的框扇贴合处缓冲减震、阻隔气流噪音，再到小型非标设备的壳体拼接缝填缝，甚至部分车辆内饰件的贴合缓冲都能用到，核心作用就是填充两个刚性配合面之间的不规则间隙，依靠自身软质材料的压缩形变填满缝隙，实现密封、缓冲、减震的多重效果。相比需要卡槽固定的嵌入式密封胶条，自粘款的安装门槛极低，不需要在安装基面上加工卡槽结构，只要把基面的油污、浮尘擦拭干净，撕开背胶离型纸就能直接按压贴合，对于后期改造、薄板结构没法加工卡槽的场景来说适配性极强。

　　再说到产品本身的功能特性，这款胶条截面为E型，也就是带有三个连续的弧形凸起结构，这种截面设计的优势很明显：相比平片式密封胶条，E型的多道凸起能形成多道密封阻隔线，哪怕其中一道因为基面不平整出现微小缝隙，剩下的凸起依然能起到密封作用；同时弧形凸起的结构在受压时的形变空间更大，不需要很大的压紧力就能实现有效密封，对于柜门这类需要频繁开合、压紧力不大的配合面来说，不会因为胶条反力太大导致柜门关不严，也能在开合过程中起到缓冲作用，避免刚性部件碰撞产生异响和磨损。胶条本身的软乙烯基材质耐老化性能较好，常温环境下长期使用不会轻易出现发硬、开裂的情况，背胶的粘合强度足够，贴合后正常使用不会出现脱胶翘边的问题，成卷的包装形式也方便现场根据实际需要的长度随意裁剪，不会造成材料浪费。

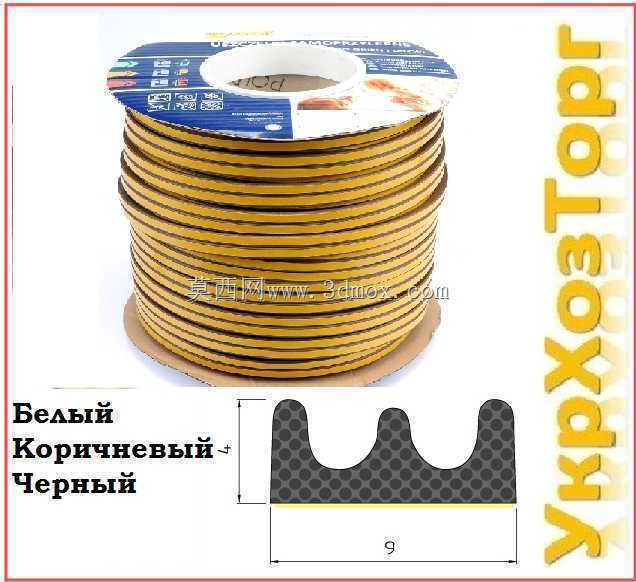

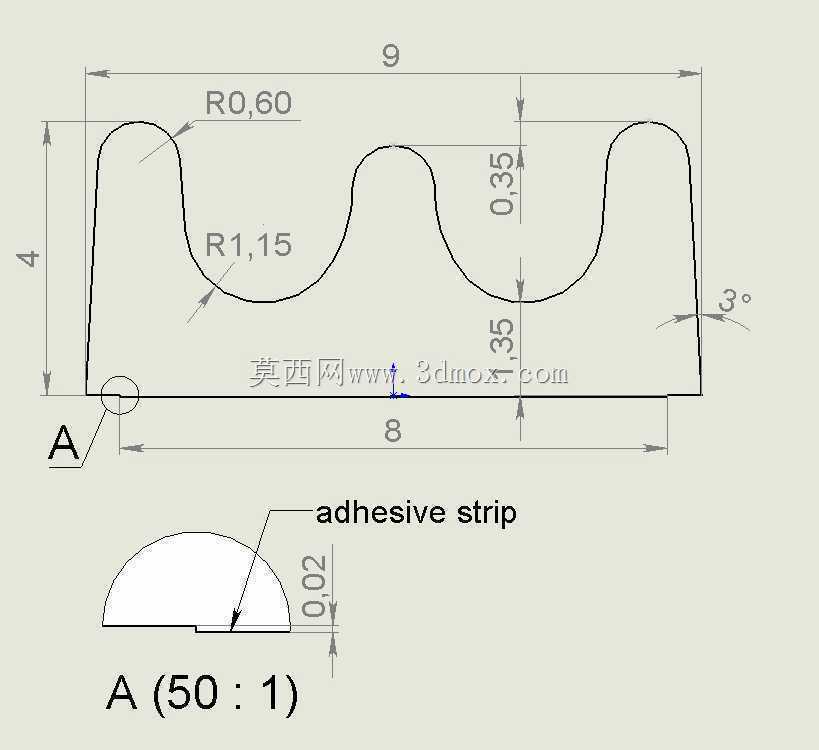

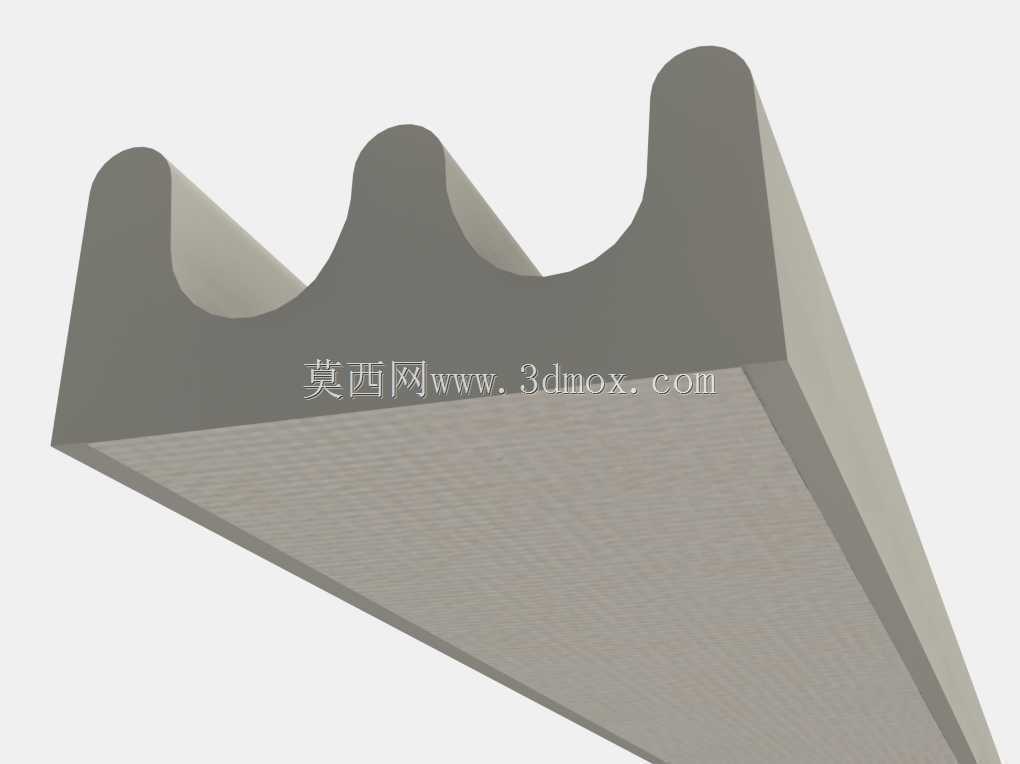

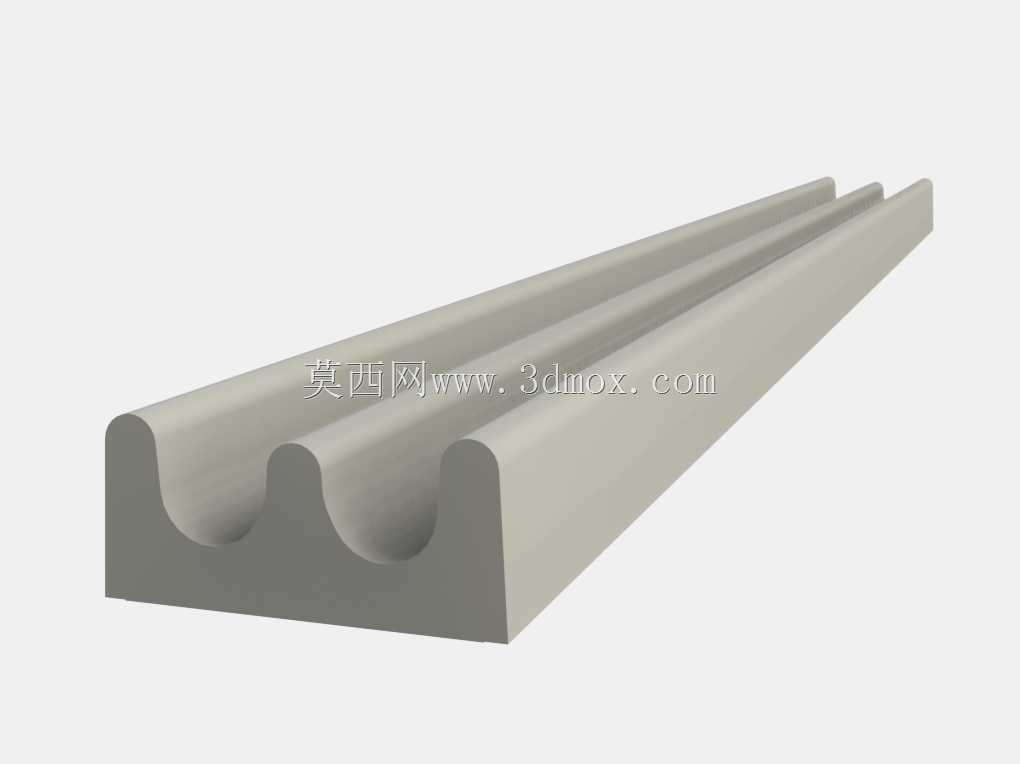

　　设计建模的时候，首先要抓准截面的核心尺寸，这款胶条的截面总宽度为9mm，总厚度为4mm，三个弧形凸起的弧度、间距都要和实物匹配，不能随意改动弧度大小，不然会直接影响胶条受压后的形变特性，和实际使用的压缩回弹表现不符。建模时先绘制准确的二维截面轮廓，注意E型的三个凸起顶部是圆滑过渡，底部的平直基面是背胶贴合面，要保证平面度，不然模拟贴合的时候会出现间隙；然后通过扫掠特征生成整段的胶条实体，因为实际使用中胶条是柔性的，建模时可以先做平直段的基础模型，也可以根据实际安装路径做弯曲段的适配，还原胶条在不同转角、弧面安装位置的形态。另外要注意胶条和安装基面的配合边界，背胶层的厚度虽然很薄，但建模时可以预留出对应的层厚，方便后续做装配模拟的时候，准确判断胶条压缩后的整体尺寸，避免设计时出现装配干涉——比如柜门和门框之间预留的密封间隙如果小于胶条压缩后的最小厚度，就会出现柜门关不上的问题，如果间隙太大，胶条压缩量不够就起不到密封效果。

　　做这类标准密封件的三维模型，核心是要还原真实的截面尺寸和形态特征，不能只做个大概的形状，因为这类零件是直接用来做装配校核的，如果截面尺寸不准，后续做设备结构设计的时候，密封间隙的计算就会出问题，导致实际加工装配的时候密封失效。比如之前碰到过有新人建模的时候把E型胶条的厚度做厚了1mm，结果装配的时候发现柜门合上之后胶条压死，柜门和门框之间留了缝，最后只能临时换更薄的胶条，耽误了装配进度。所以建模的时候每一个尺寸都要对照实物的截面来，包括凸起的弧度、根部的圆角，这些细节都会影响胶条的压缩回弹表现，圆角太小的话胶条反复受压之后容易在根部出现开裂，影响使用寿命，这些细节在模型里都要准确还原，方便后续做结构分析的时候能得到更贴近实际的结果。

　　另外还要考虑胶条的安装适配性，因为是自粘式设计，底部的贴合面宽度要足够，保证背胶的粘合面积足够大，不会因为胶条自身的回弹弹力导致边缘翘边。这款9mm宽度的E型胶条，底部平直段的宽度占了总宽度的大部分，三个凸起的高度均匀，受压的时候压力分布均匀，不会出现局部压力过大导致胶条过早疲劳损坏的问题。在不同的使用场景下，还可以根据实际需要选择不同颜色的款型，比如白色、棕色、黑色，适配不同的安装基面颜色，不过核心的截面尺寸和性能参数是一致的，建模的时候可以通过配置功能来切换不同的颜色外观，不用重复建模，提高设计效率。
