英雄本田辉煌PRO汽车悬架系统结构设计

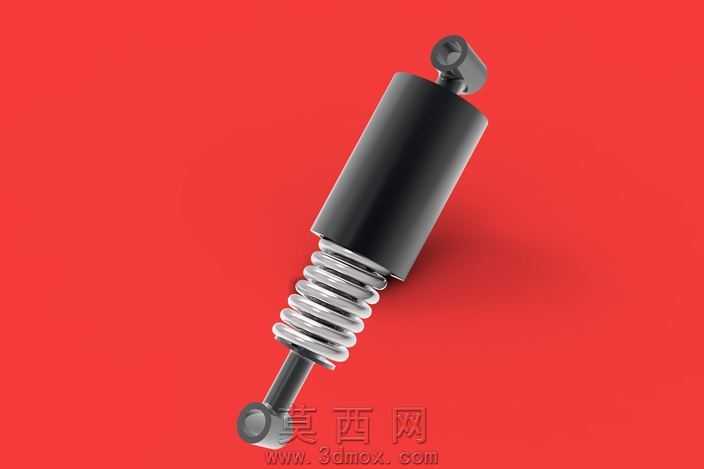

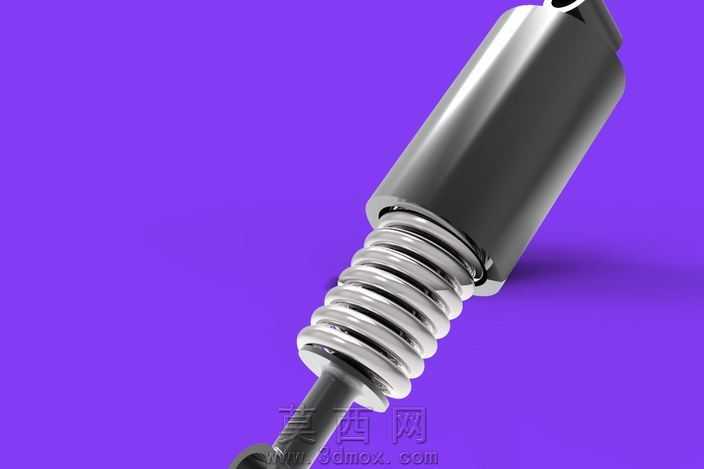

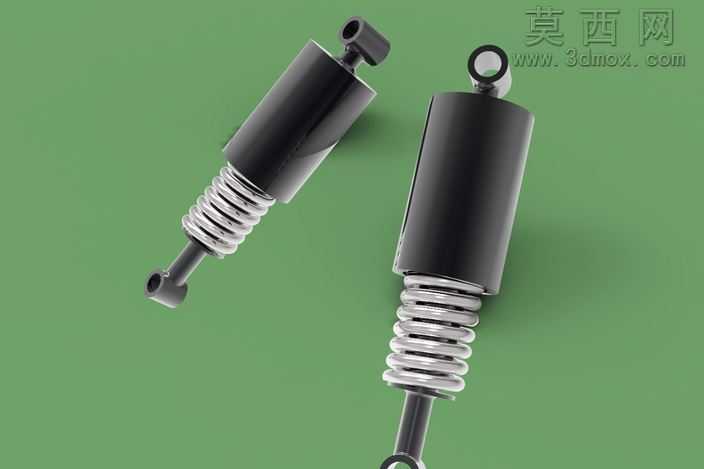

本作品为汽车悬架系统的三维建模设计成果，建模过程依托专业三维设计软件完成，整体采用参数化建模思路，保证各部件尺寸精度与装配逻辑的严谨性。建模初期先梳理悬架系统的核心构成，将整体结构拆解为减震套筒、螺旋弹簧、活塞杆、连接端头等独立子部件，针对每个部件的形态特征分别构建基础几何特征，通过拉伸、旋转、扫掠等基础建模命令搭建部件雏形，再对倒角、过渡曲面、配合卡槽等细节结构进行精细化处理，确保各部件的结构符合实际机械加工的工艺要求。材质与渲染环节，针对不同部件的实际材质属性分别配置材质参数：金属套筒部分采用高反光金属材质，调整粗糙度参数模拟镀铬金属的亮面质感，还原金属部件表面的高光反射效果；螺旋弹簧部分配置合金弹簧钢材质，适当调整金属纹理的凹凸参数，还原弹簧表面的加工纹理；活塞杆部分采用抛光金属材质，强化表面的光滑质感表现；渲染阶段搭建纯色背景环境，配置多组柔光光源，调整光源角度突出部件的结构轮廓与金属材质的光影层次，通过景深设置弱化背景干扰，让悬架整体结构的视觉呈现更加清晰直观。结构设计层面，重点还原悬架系统的减震工作逻辑，螺旋弹簧与减震套筒的同轴度经过反复校准，确保二者装配后无干涉问题，各连接端头的安装孔位尺寸按照实际装车标准设置，保证模型可直接用于装配模拟验证。设计过程中同步完成了静态结构分析验证，模拟250公斤载荷下的结构受力状态，测算得到最大挠度为4.5厘米时对应应力值为609.72Mpa，同时完成多阶模态分析，获取不同频率下的结构振动特性参数，为悬架的结构优化提供数据支撑。整体建模过程严格遵循机械设计的规范要求，各部件之间的装配关系完全还原实车结构，模型的几何精度满足后续工程分析、装配模拟、展示演示等多场景的使用需求，通过合理的材质搭配与渲染设置，完整呈现了汽车悬架系统的结构特征与金属部件的质感表现。
