螺旋凹痕外齿传动塑料齿轮结构设计

项目分类:齿轮 发布时间:2022-01-29 ID:521340
  • 螺旋凹痕外齿传动塑料齿轮结构设计
  • 螺旋凹痕外齿传动塑料齿轮结构设计
  • 螺旋凹痕外齿传动塑料齿轮结构设计
  • 螺旋凹痕外齿传动塑料齿轮结构设计
  • 螺旋凹痕外齿传动塑料齿轮结构设计
  • 螺旋凹痕外齿传动塑料齿轮结构设计
  • 螺旋凹痕外齿传动塑料齿轮结构设计

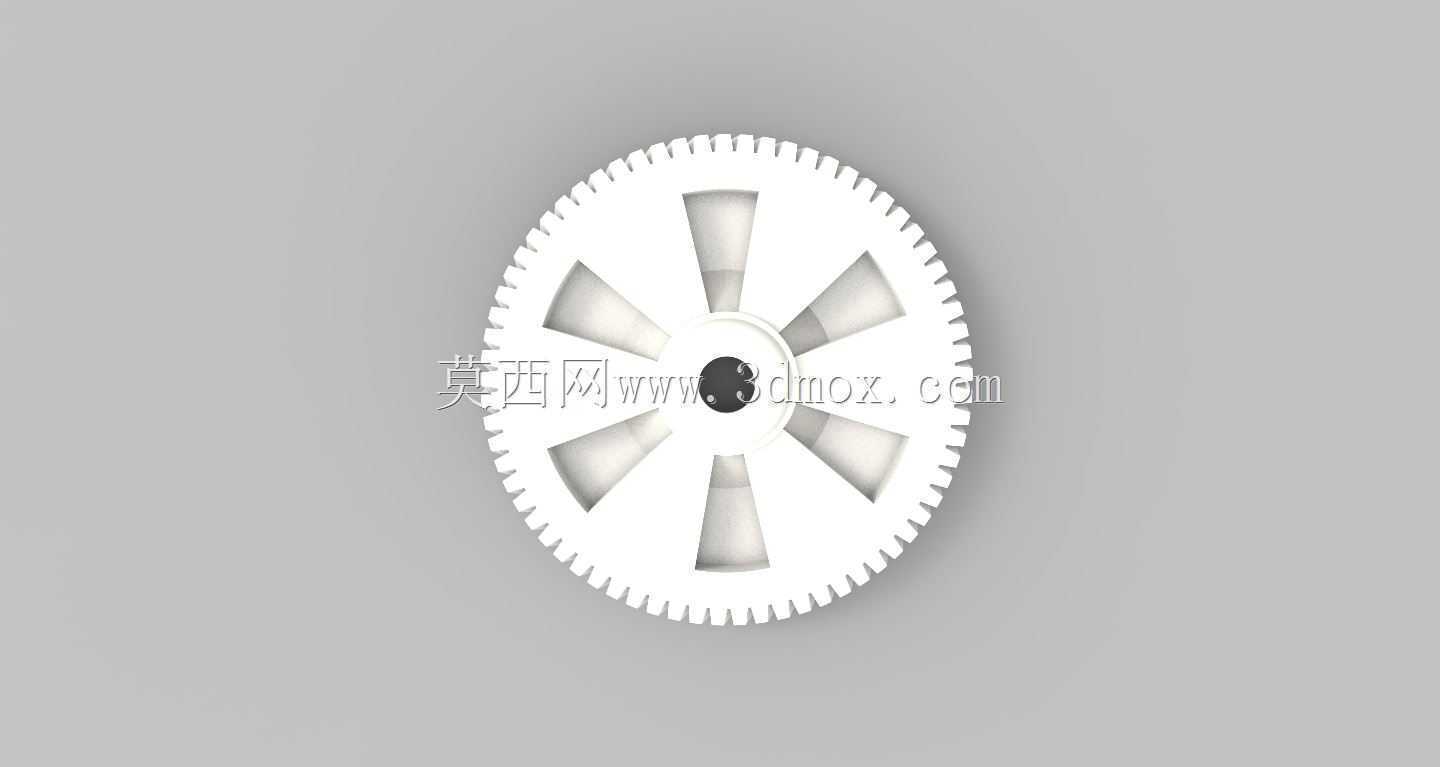

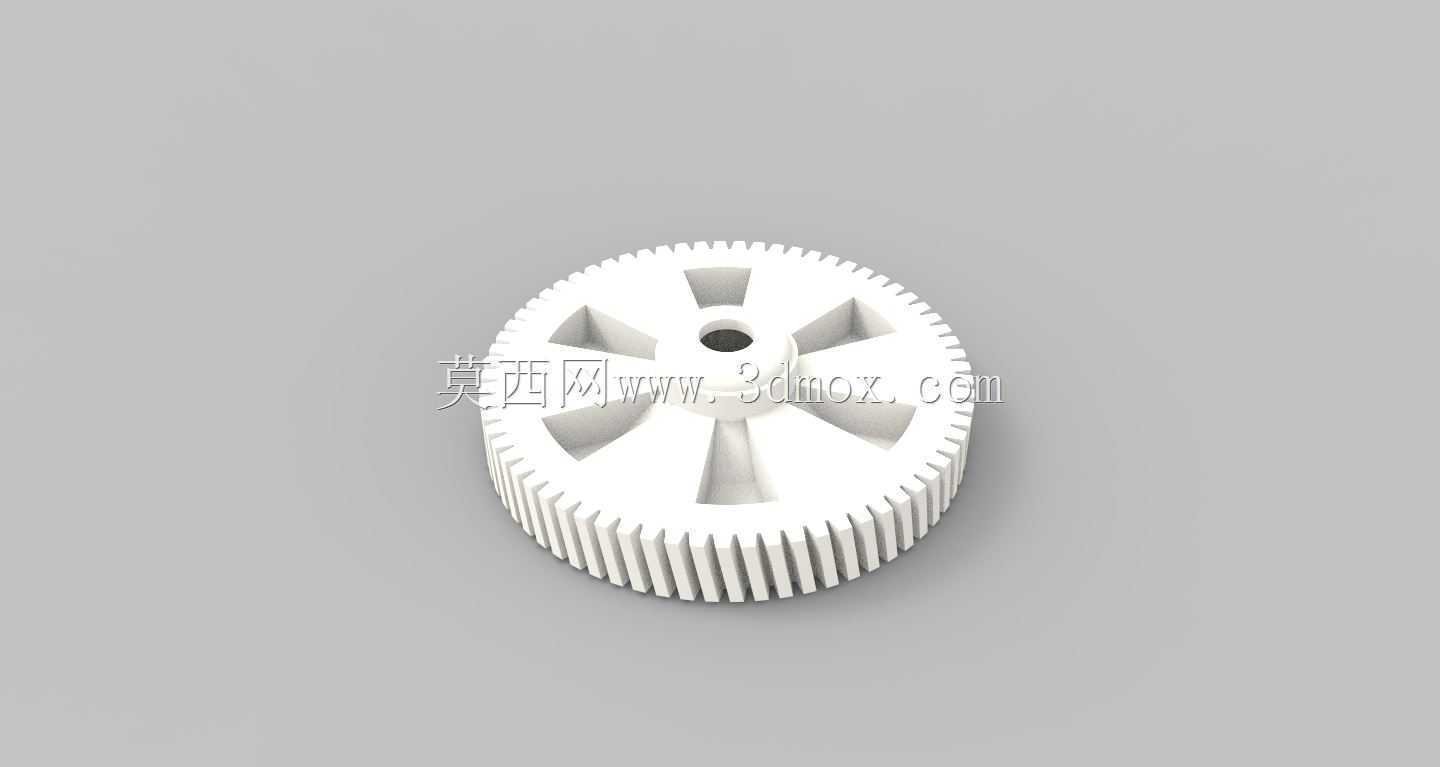

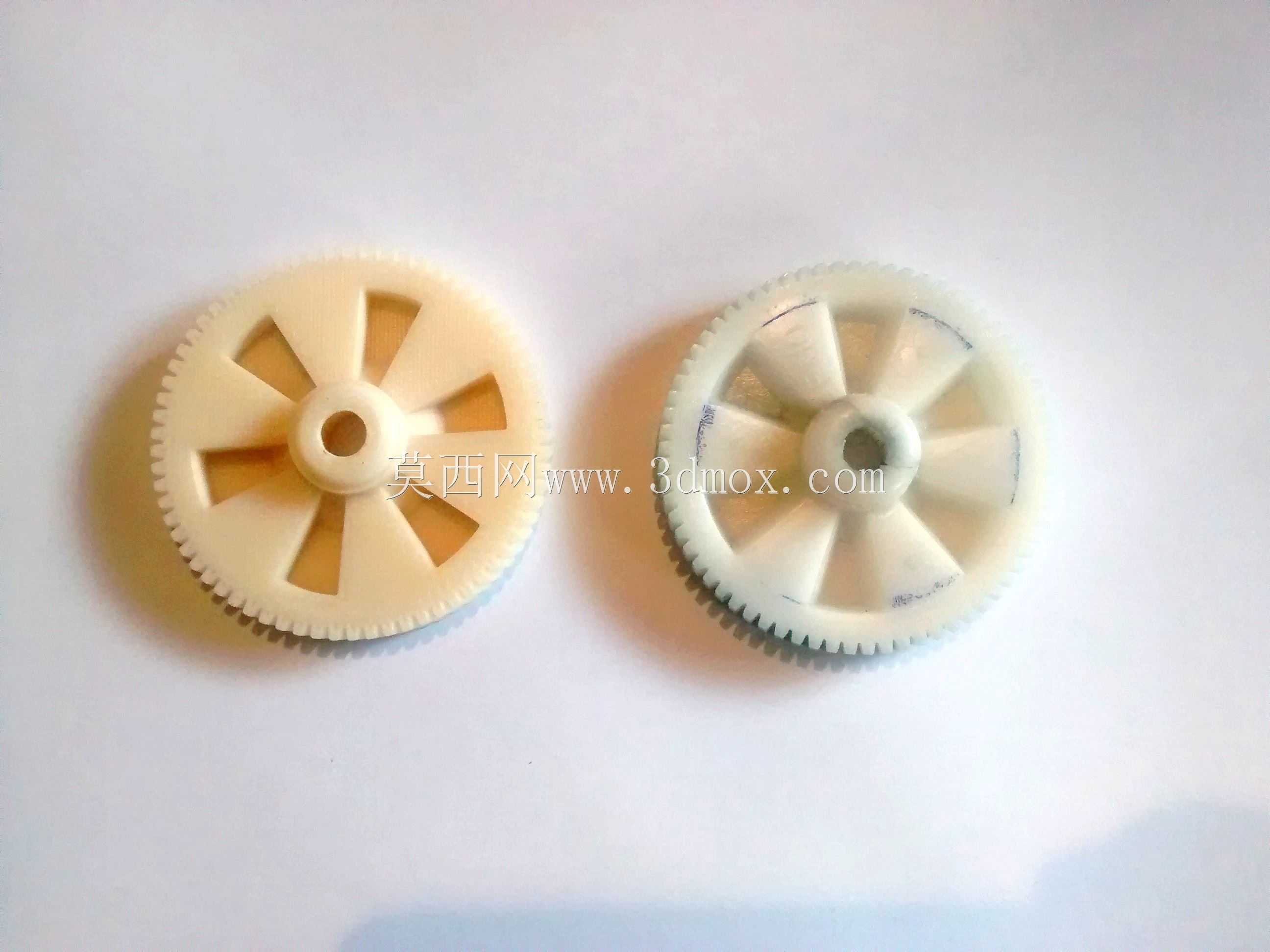

  这款带螺旋凹痕的外齿塑料齿轮,主要适配桌面级FDM 3D打印设备的送料传动机构,也可用于小型教具、低负载传动演示装置的动力传递环节,在桌面创客制作、学生机械原理课程设计、小型自动化演示台的传动链路中都能找到适配场景。从实际使用场景来看,这类小模数塑料齿轮不需要承受大扭矩载荷,核心需求是传动平稳、打印成型后无需二次加工即可直接装配,同时要兼顾打印过程中无支撑成型的便利性,减少后期去除支撑带来的齿形变形问题。

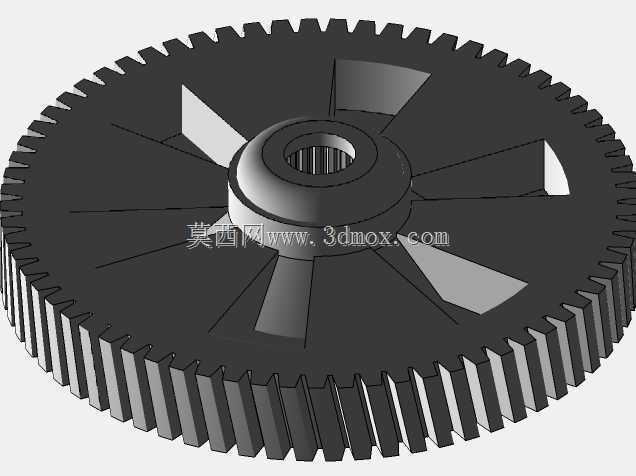

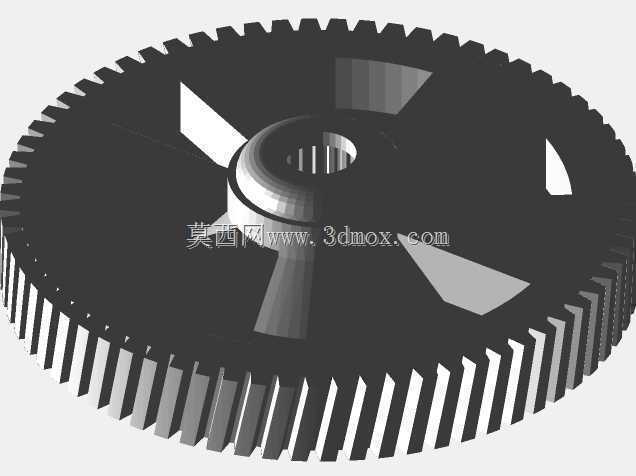

  设计过程中首先确定了外齿的模数参数,匹配常规3D打印机送料机构的传动比要求,齿顶圆、齿根圆的尺寸边界严格适配常用的4mm直径D型输出轴,中心孔的扁位结构直接对应步进电机的输出轴截面,装配时不需要额外加工键槽,直接压入即可实现周向固定,避免传动过程中出现打滑空转的问题。轮体辐板位置的镂空结构不是随意设计的,每一处镂空的角度、宽度都经过打印成型验证,既能够减少打印耗材的用量,缩短打印时长,又能保证轮体的径向刚度,避免传动过程中受侧向力出现轮体变形导致的跳齿问题。

  齿面的螺旋凹痕结构是这款齿轮的设计重点,区别于常规直齿圆柱齿轮的光滑齿面,该凹痕沿着齿向呈螺旋状分布,深度控制在0.3mm以内,不会影响齿形的啮合精度,一方面能够在3D打印过程中减少层间应力集中,避免大尺寸轮缘打印时出现翘曲变形,另一方面在传动过程中可以留存少量润滑脂,降低长期运转时的齿面磨损,延长低负载工况下的零件使用寿命。轮缘外侧的直齿齿形采用渐开线齿廓设计,压力角选用通用的20度标准值,能够和同模数的标准直齿轮实现顺畅啮合,啮合重合度满足低转速传动的平稳性要求,不会出现明显的传动卡顿问题。

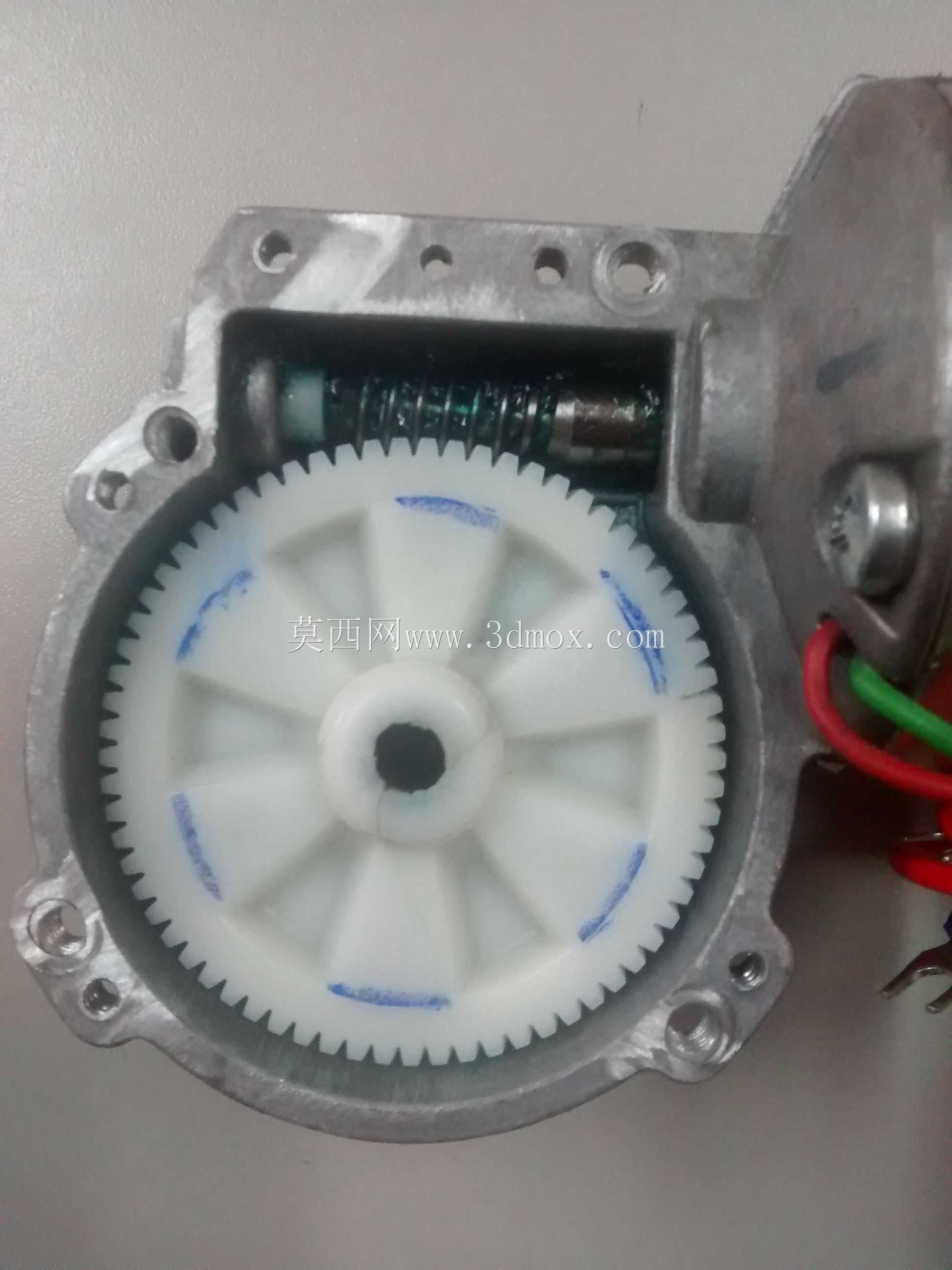

  从安装边界来看,齿轮的总厚度控制在8mm以内,轴向安装时不需要占用过多的装配空间,适配大部分桌面3D打印机挤出机构的安装间隙,齿顶圆直径57.5mm的尺寸,刚好匹配常见的近程挤出机送料齿轮的传动中心距要求,替换原有损坏的齿轮时不需要调整安装座的位置,直接更换即可恢复设备的送料功能。轮体背面的环形凹槽结构,是为了适配安装座上的定位凸台,装配时能够快速实现轴向定位,不需要反复调整齿轮的轴向位置,保证齿面的啮合宽度达到设计值,避免出现局部齿面受力过大的问题。

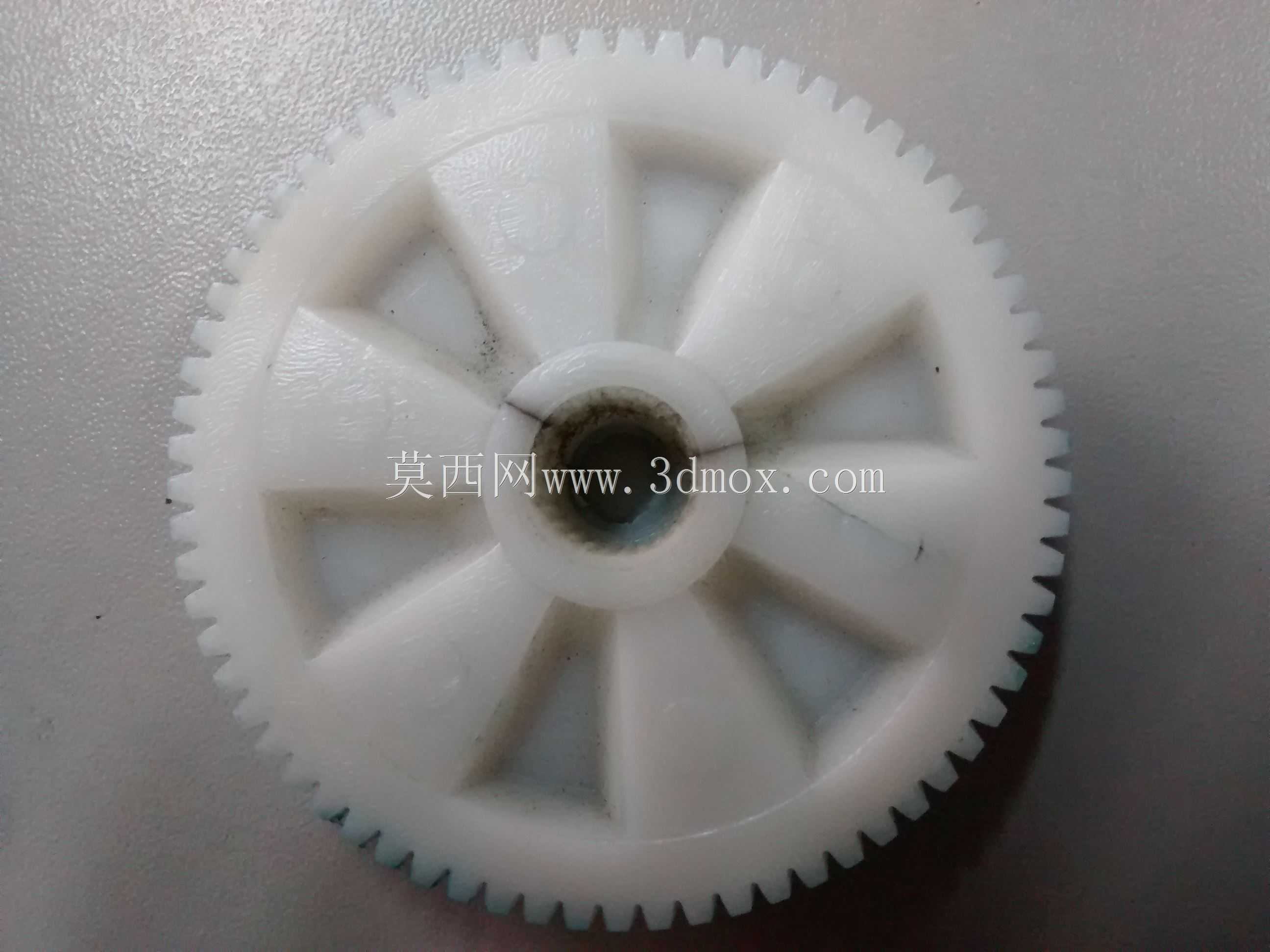

  在设计思路上,整个零件的所有结构都遵循无支撑3D打印的原则,所有悬空结构的倾斜角度都大于45度,打印时不需要添加任何支撑材料,打印完成后去除底座即可直接使用,不会因为支撑去除导致齿面缺损、中心孔变形等问题。辐板的厚度从中心轮毂处向外缘逐渐减薄,既保证了中心安装位置的结构强度,避免压装到电机轴上时出现轮毂开裂,又能尽可能降低轮体的转动惯量,减少步进电机启动和停止时的惯性冲击,提升送料传动的响应速度。齿根位置做了0.2mm的圆角过渡,避免打印过程中齿根位置出现应力集中导致的层间开裂,同时也能减少传动过程中齿根的应力集中,提升齿轮的抗疲劳性能。

  实际使用中,这类齿轮除了适配3D打印设备的送料机构,还可以用于小型桌面传送带模型、机械臂关节的低负载传动、学生科创作品的传动链路中,只要是传动扭矩不超过0.5N·m、转速不超过300rpm的低负载传动场景,都可以选用这款齿轮作为传动件。和常规的注塑齿轮相比,这款针对3D打印优化的结构不需要开模,小批量制作时成本更低,设计迭代速度更快,针对特殊的安装需求可以快速调整中心孔尺寸、齿顶圆直径等参数,适配不同的安装场景。需要注意的是,这类塑料齿轮不适合用于大扭矩、高转速的传动场景,也不适合在高温环境下长期使用,当工作环境温度超过60摄氏度时,PLA材质打印的齿轮会出现明显的变形,导致传动失效,若需要在稍高温度环境下使用,可以选用PETG、ABS等耐高温的耗材打印,结构本身不需要做调整即可适配不同耗材的打印参数。
