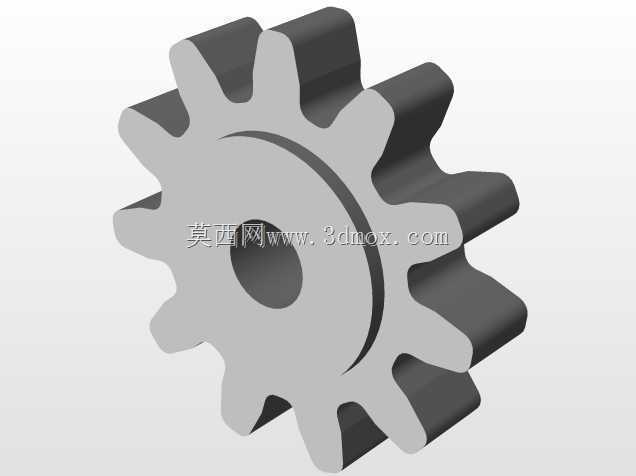

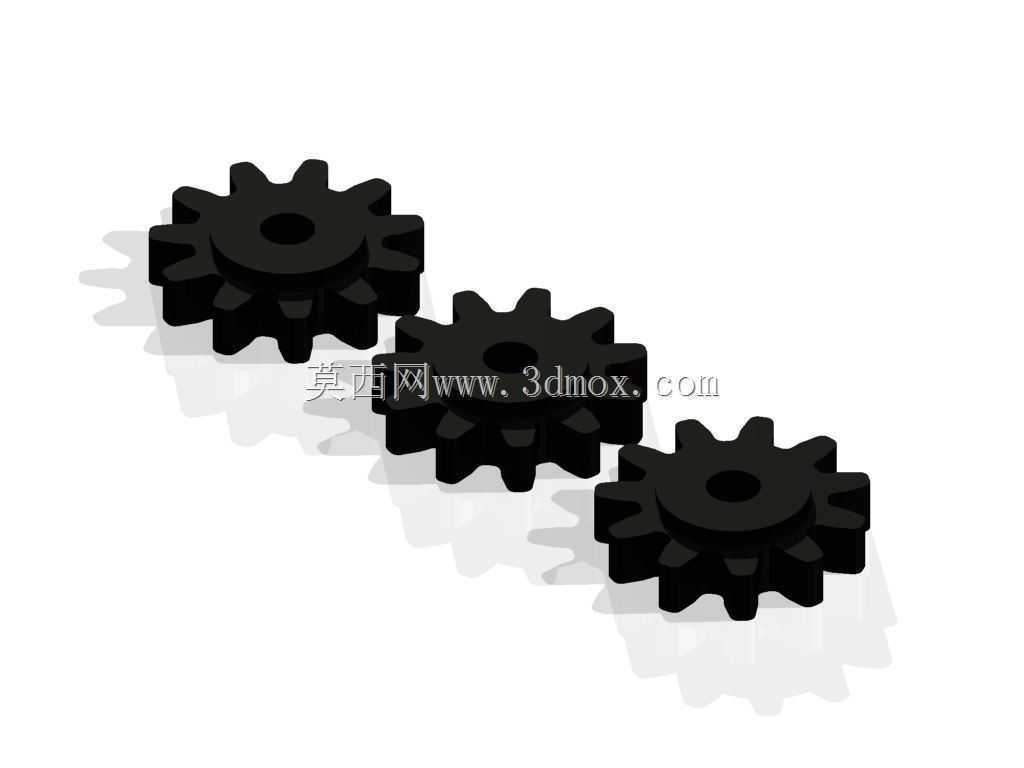

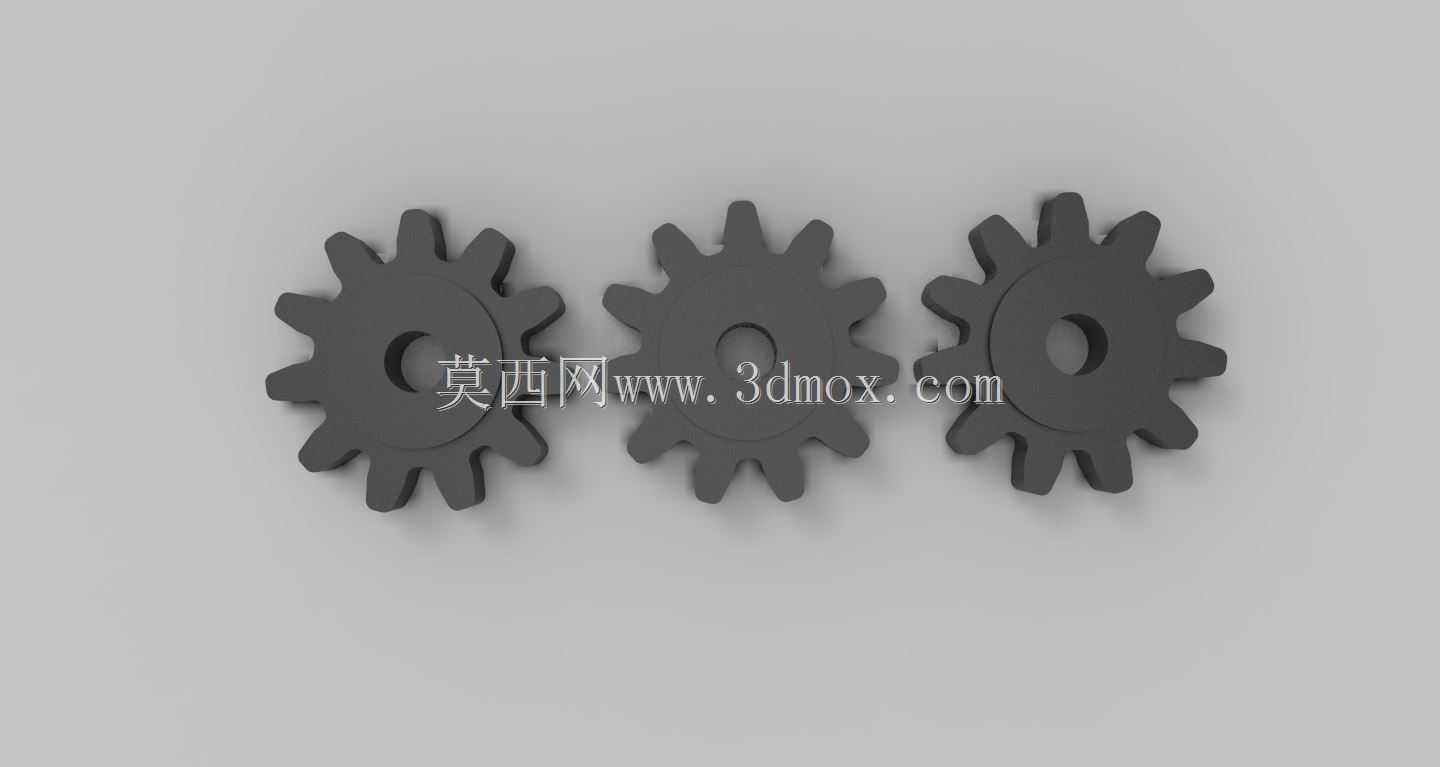

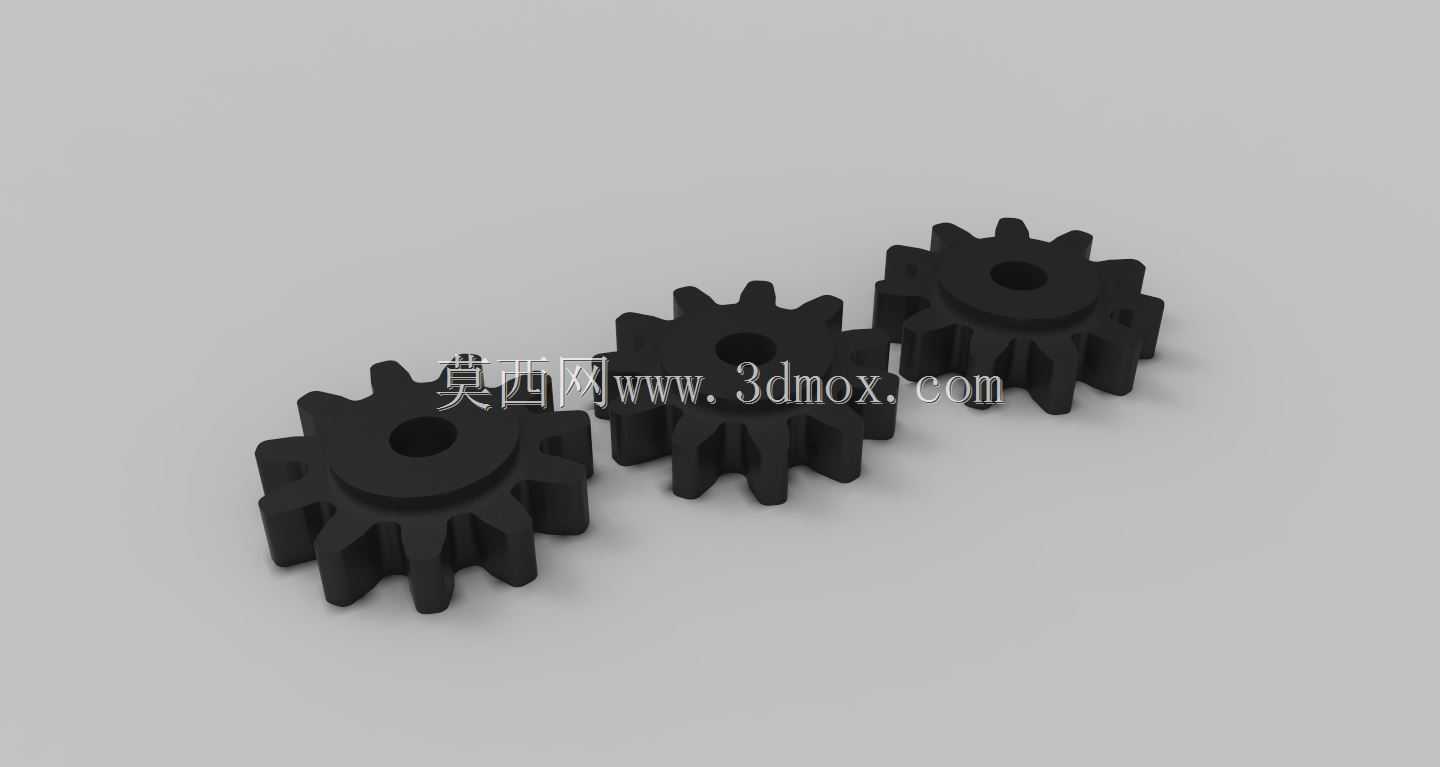

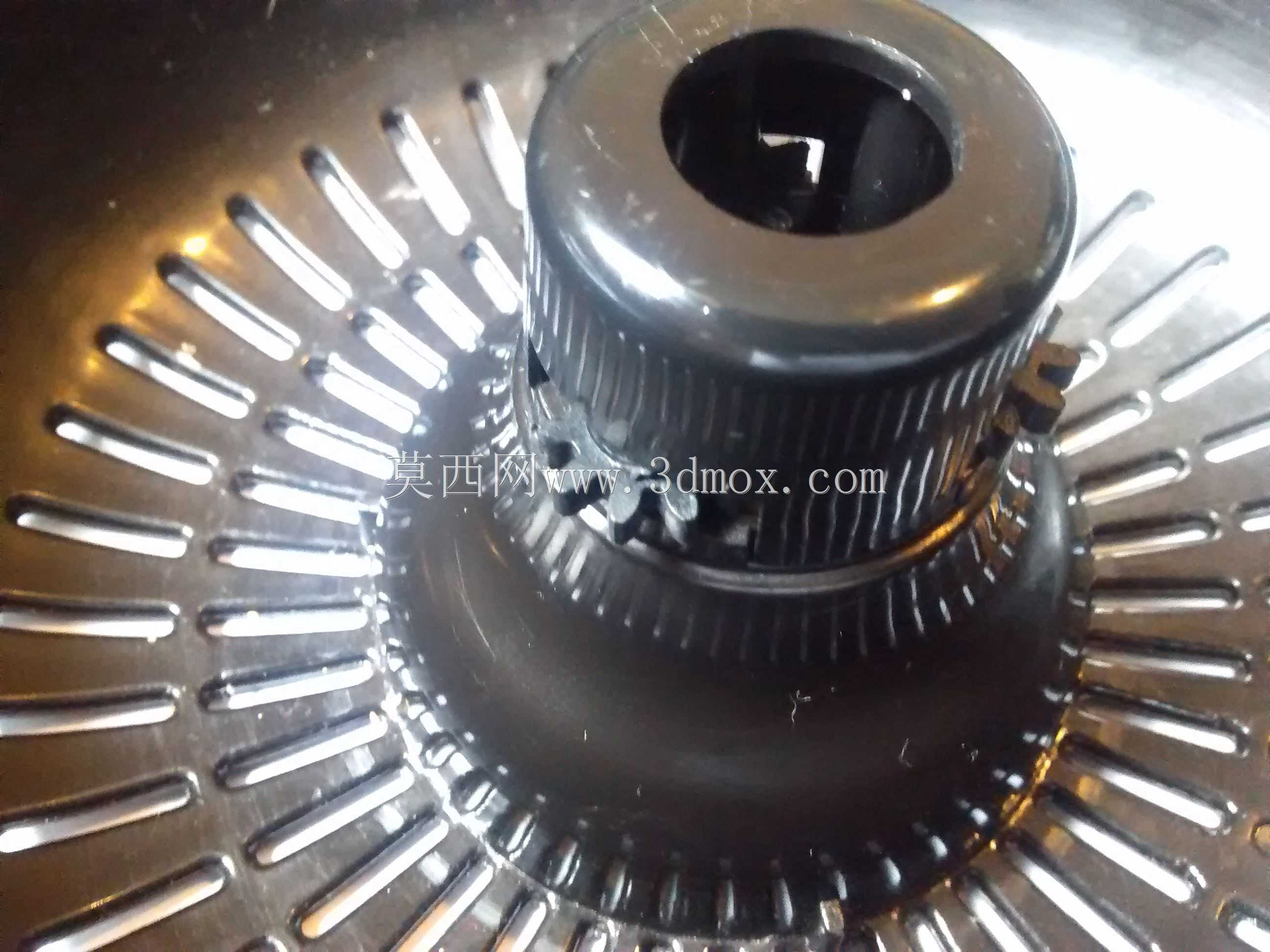

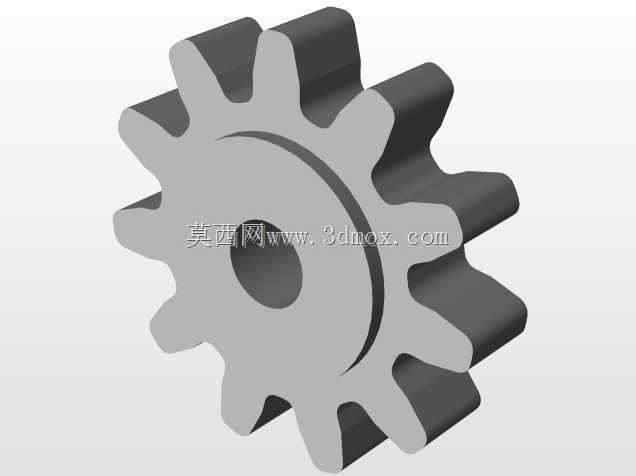

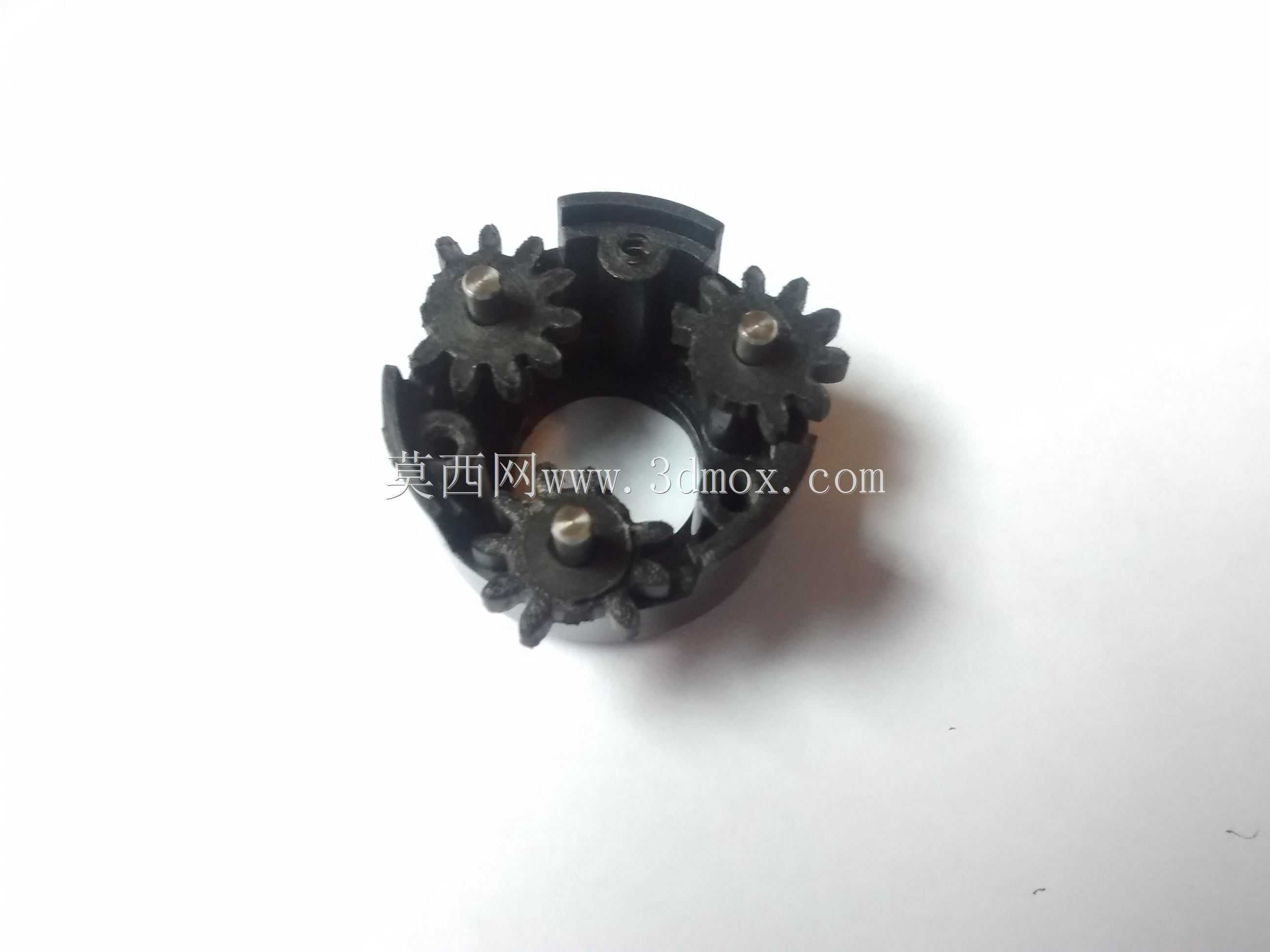

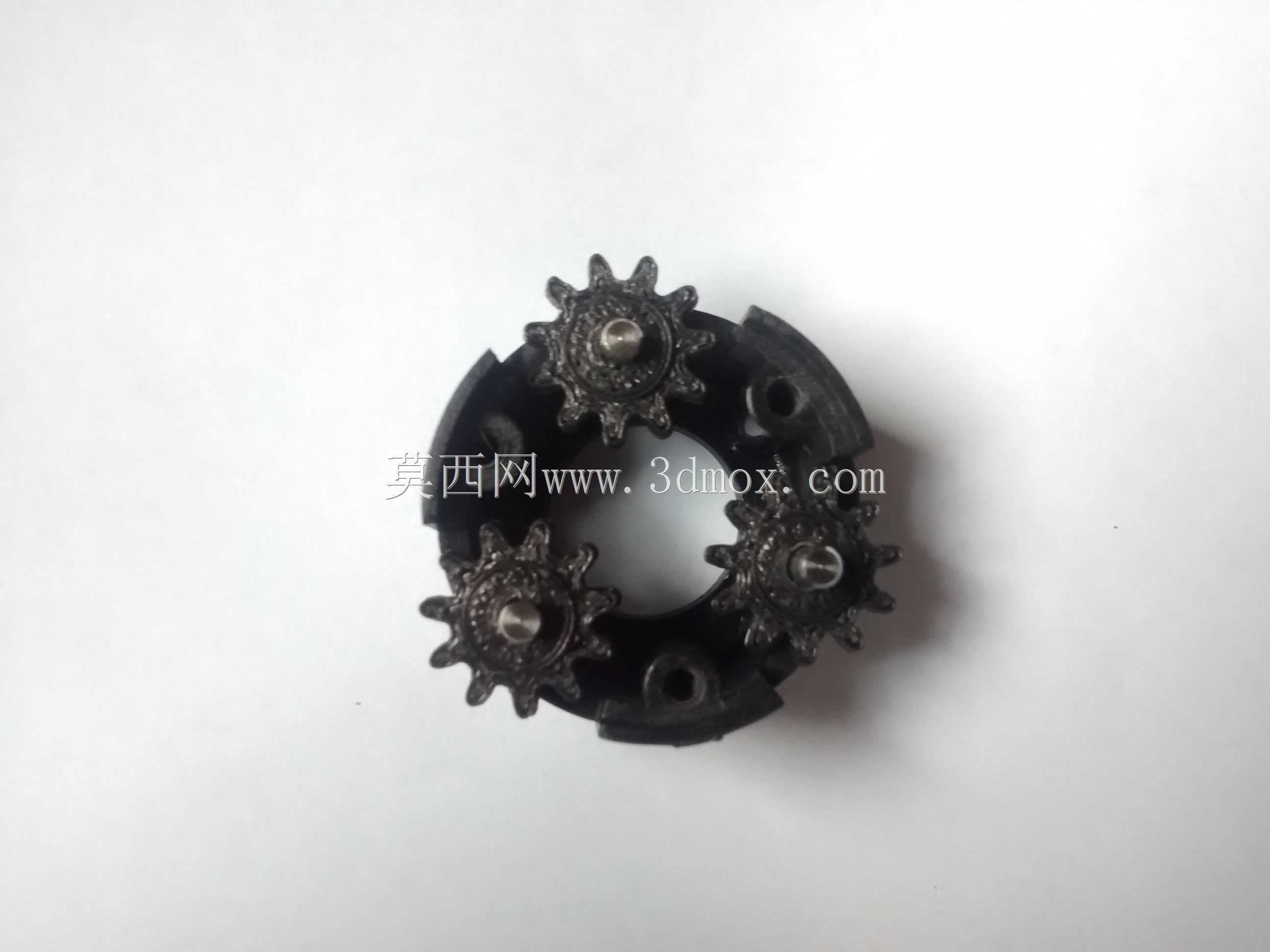

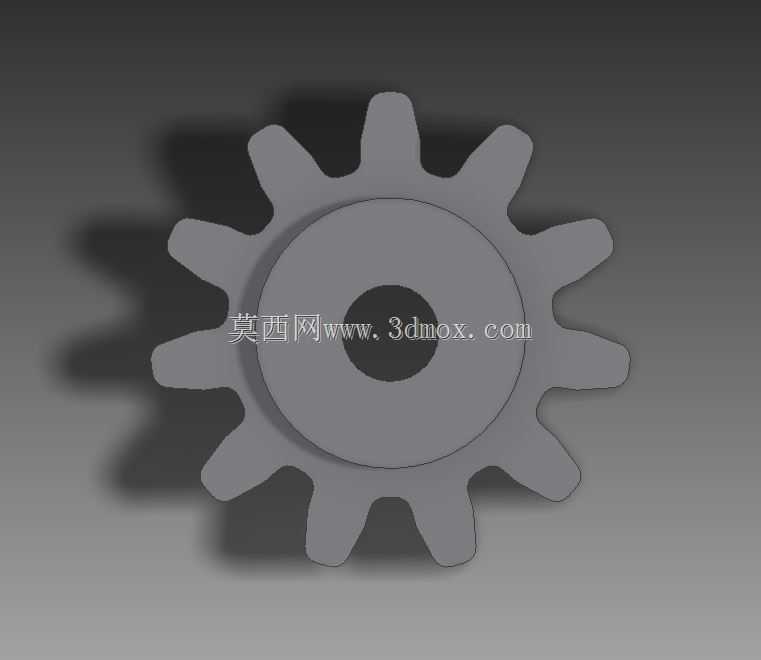

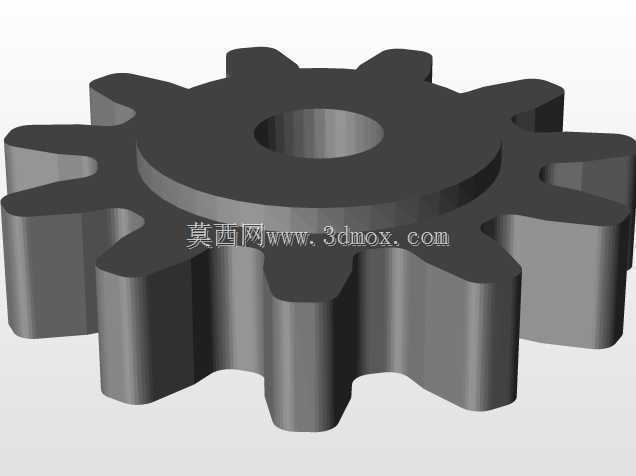

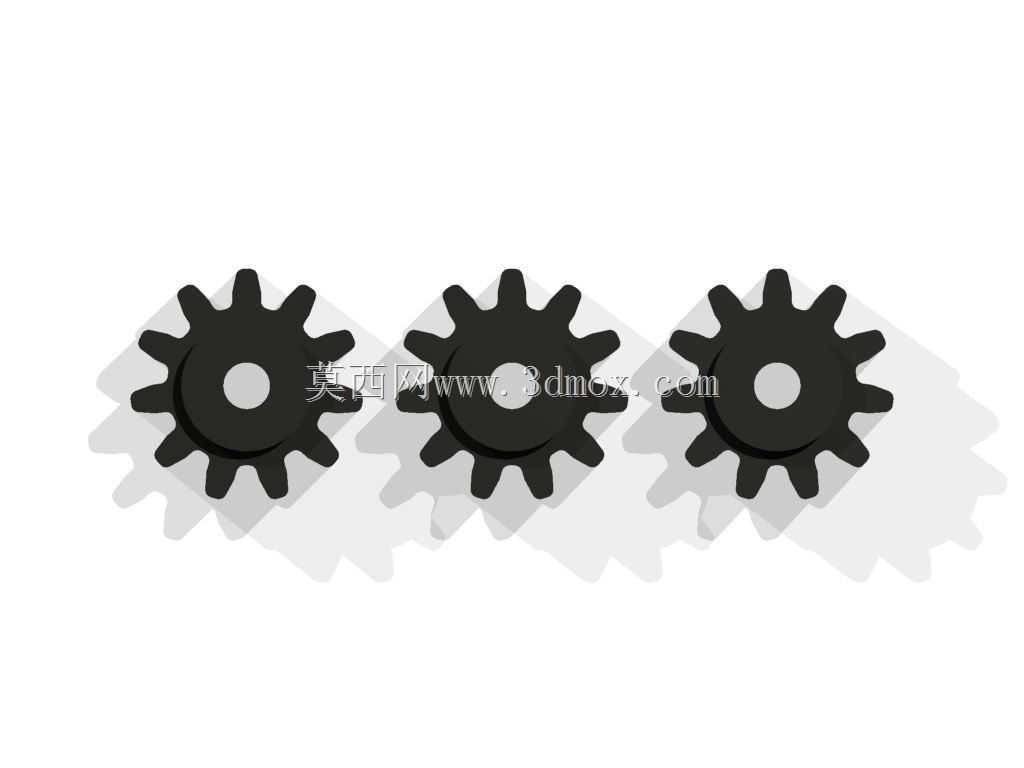

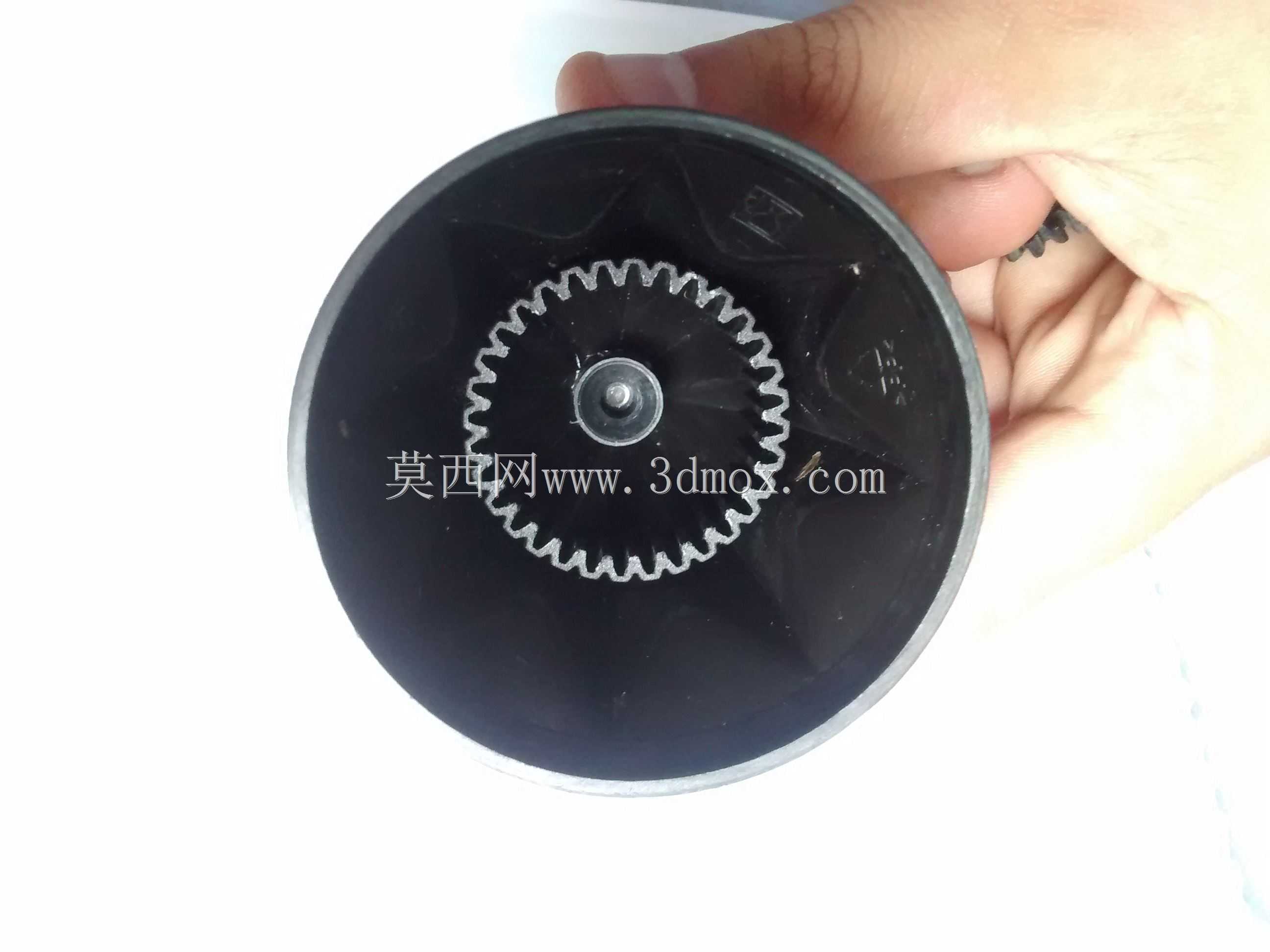

这套直齿圆柱齿轮组主要适配小型家用鲜果榨汁设备的动力传输环节,在整机结构里承担电机输出端到压榨组件的转速匹配与扭矩传递作用。日常使用场景中,榨汁机启动后电机输出的高转速低扭矩动力,经过这组三个依次啮合的直齿轮完成减速增扭,最终带动压榨辊组件完成鲜果的挤压出汁作业,整套传动结构直接决定了榨汁过程的动力稳定性与出汁效率。从功能特性来看,三个齿轮采用相同模数、相同压力角的直齿设计,啮合过程中无轴向力产生,对支撑轴承的轴向载荷要求低,能有效降低整机的结构复杂度与装配成本;齿轮中心的通孔为安装定位孔,与传动轴采用间隙配合加键连接的方式,既保证传动过程中无相对打滑,又能在长期磨损后快速单独更换单个齿轮,降低后期维护成本。

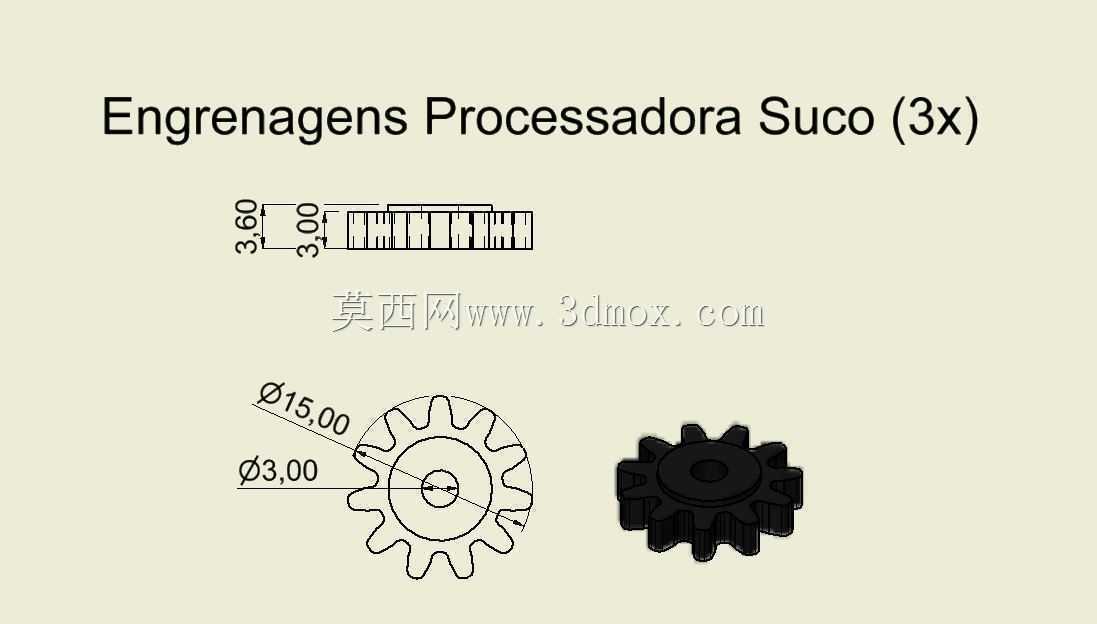

设计过程中首先匹配了家用榨汁机常用的20-30W直流驱动电机参数,通过三个齿轮的齿数配比将电机端12000转左右的空载转速降至压榨辊所需的80-120转工作转速,同时将输出扭矩提升至满足鲜果挤压所需的1.2-1.8N·m区间,避免压榨硬质果蔬时出现卡滞、堵转问题。齿轮的齿形采用标准渐开线齿廓设计,齿顶高系数取1,顶隙系数取0.25,啮合重合度控制在1.3-1.5区间,保证传动过程中至少有一对轮齿处于啮合状态,降低传动过程中的冲击与噪音,适配家用小家电对运行噪音的控制要求。外形尺寸方面,单个齿轮的齿顶圆直径根据齿数配比控制在22-28mm区间,齿宽统一为8mm,三个齿轮的中心距按照标准安装距设计,相邻两齿轮的中心距误差控制在±0.

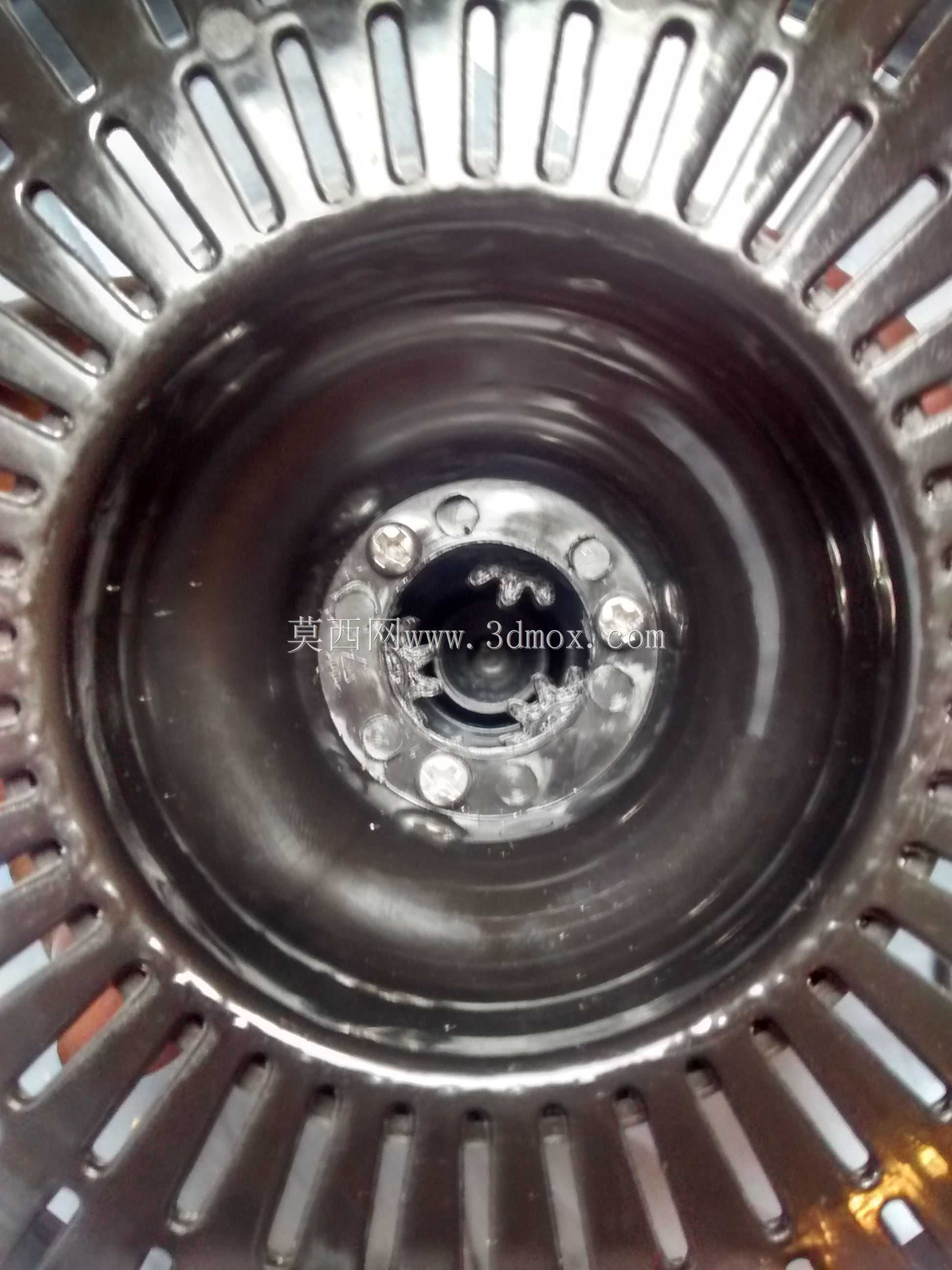

05mm以内,保证啮合间隙处于0.1-0.2mm的合理区间,既不会因为间隙过大产生传动回差与撞击噪音,也不会因为间隙过小导致轮齿卡滞、磨损加剧。安装边界上,齿轮组整体布置在榨汁机主机腔的中部传动仓内,传动仓预留的安装空间长宽尺寸为80mm×30mm,高度方向预留12mm的装配余量,齿轮端面与传动仓内壁的间隙控制在1.5-2mm,避免运行过程中齿轮与仓壁产生摩擦;齿轮的轴向定位采用轴用卡簧配合台阶轴的方式,不需要额外的轴向压紧结构,装配时只需将齿轮依次套入对应传动轴,卡入卡簧即可完成定位,单组齿轮的装配耗时不超过30秒,适配小家电流水线的快速装配要求。材质适配方面,这套齿轮结构既可以采用食品级POM材质注塑成型用于量产整机,

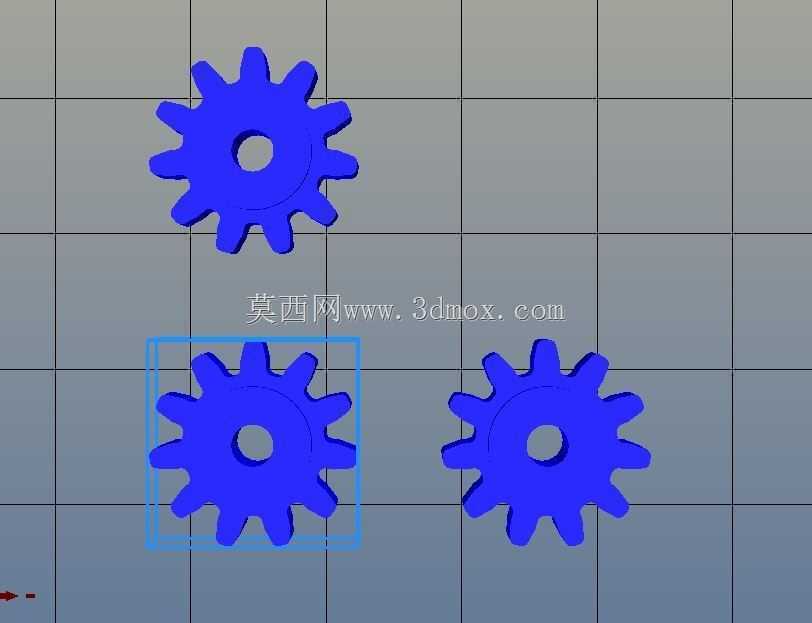

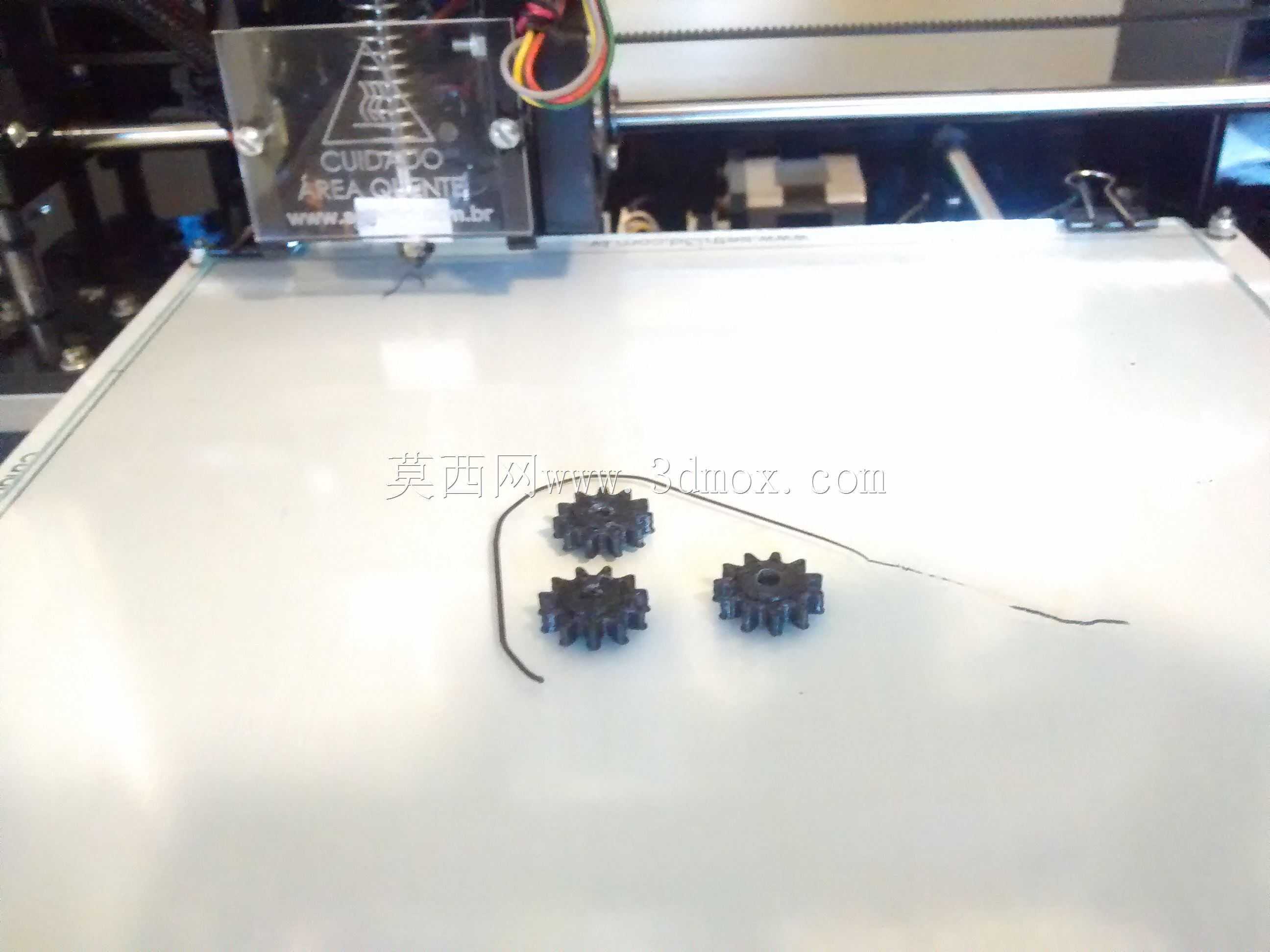

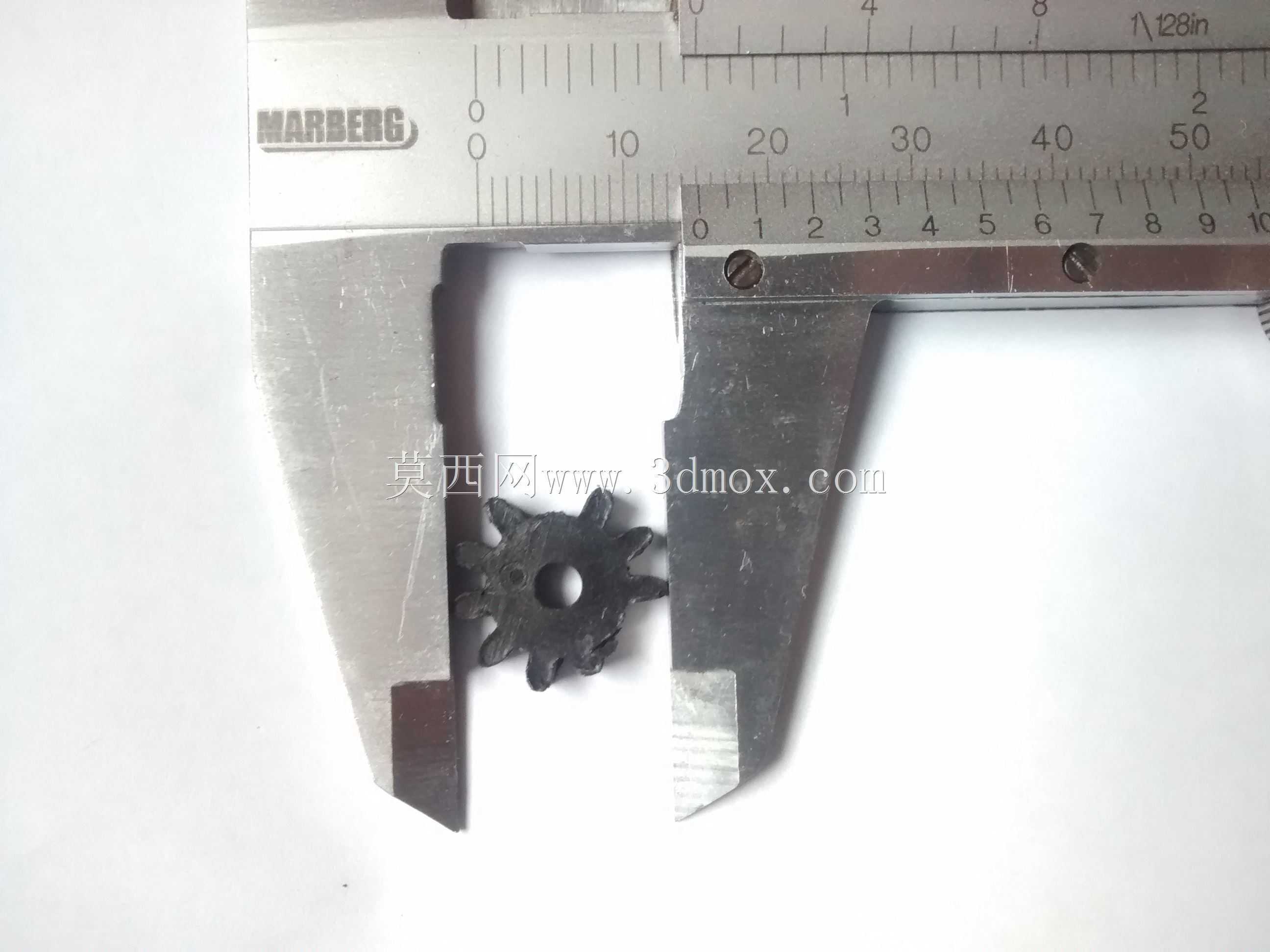

也可以采用光敏树脂通过3D打印制作手板样机,用于前期的传动性能验证与装配干涉检查;注塑成型时轮齿的脱模斜度取1°,保证注塑件顺利脱模,不会出现齿形缺料、拉伤的问题;3D打印时层厚设置不超过0.1mm,保证齿面的粗糙度满足传动要求,降低啮合过程中的磨损。实际运行过程中,这套齿轮组的传动效率可以达到96%以上,长期负载运行下的轮齿磨损量控制在0.1mm/1000小时以内,满足家用小家电300小时以上的累计使用寿命要求;针对榨汁机工作时可能出现的汁液渗漏问题,齿轮的安装位置高于传动仓底部2mm,即使有少量汁液渗入传动仓,也不会浸泡齿轮啮合面,避免长期使用后出现的齿面腐蚀、滋生细菌的问题。在结构验证阶段,需要重点测试齿轮组在堵转工况下的轮齿强度,当压榨组件被果核、硬果皮卡住时,轮齿所受的瞬时冲击力为额定负载的2.5-3倍,设计时通过齿根圆角优化将齿根应力集中系数降低15%,保证堵转时不会出现断齿问题;同时齿轮的啮合位置添加食品级润滑脂,润滑脂的加注量控制在每个啮合点0.1g左右,既保证啮合面的充分润滑,又不会因为润滑脂过多溢出污染食材。
