壁挂式小便器进水控制角阀结构设计

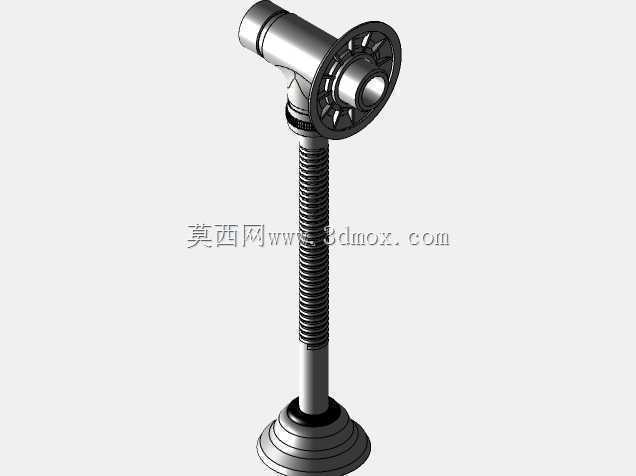

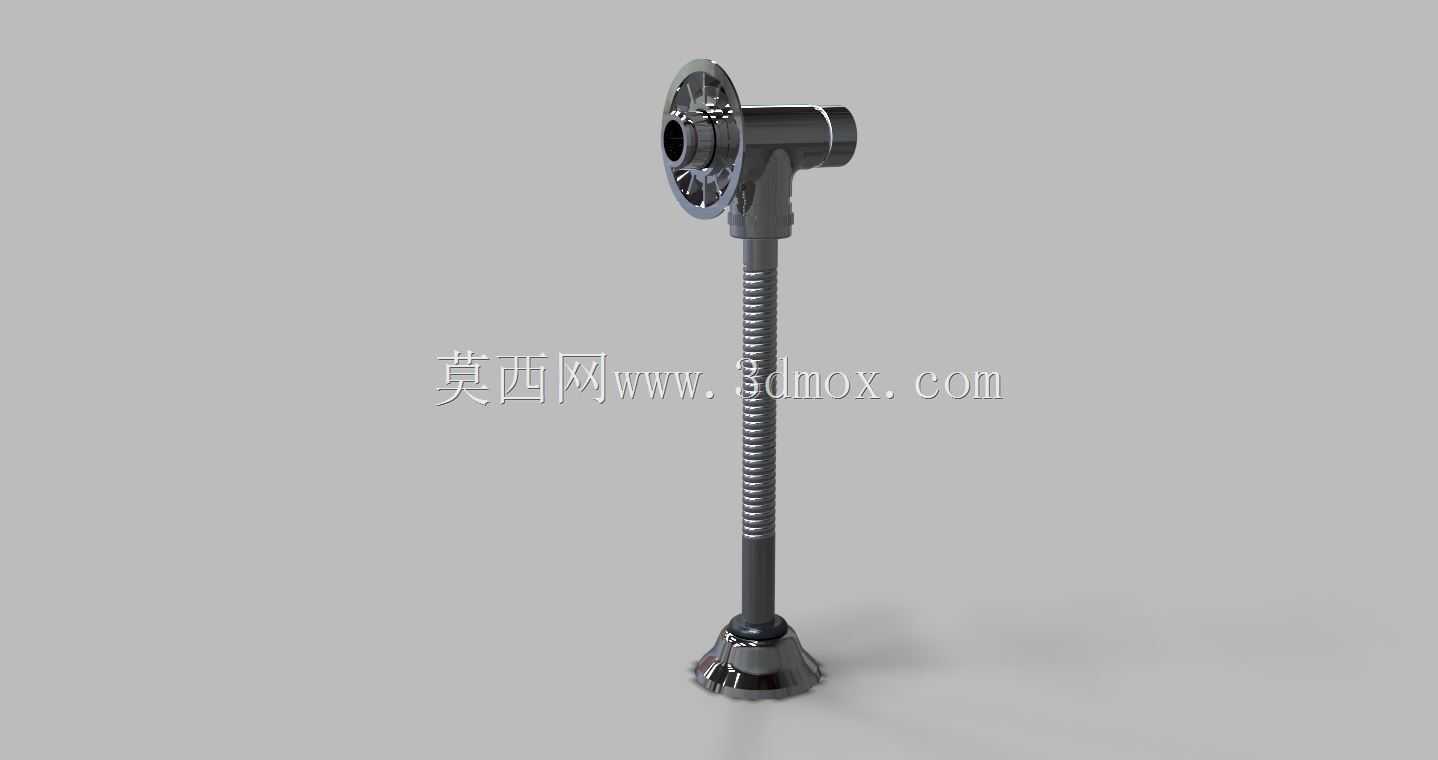

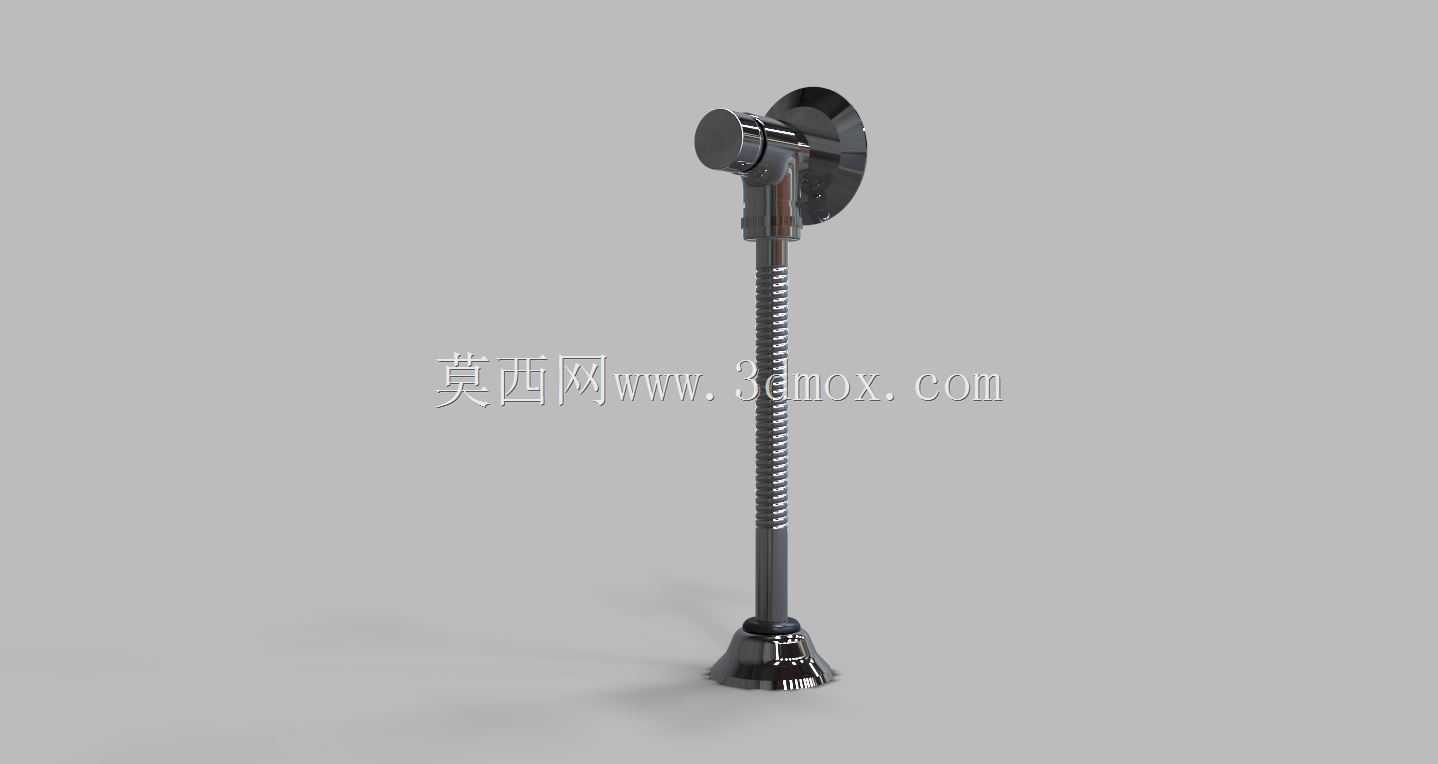

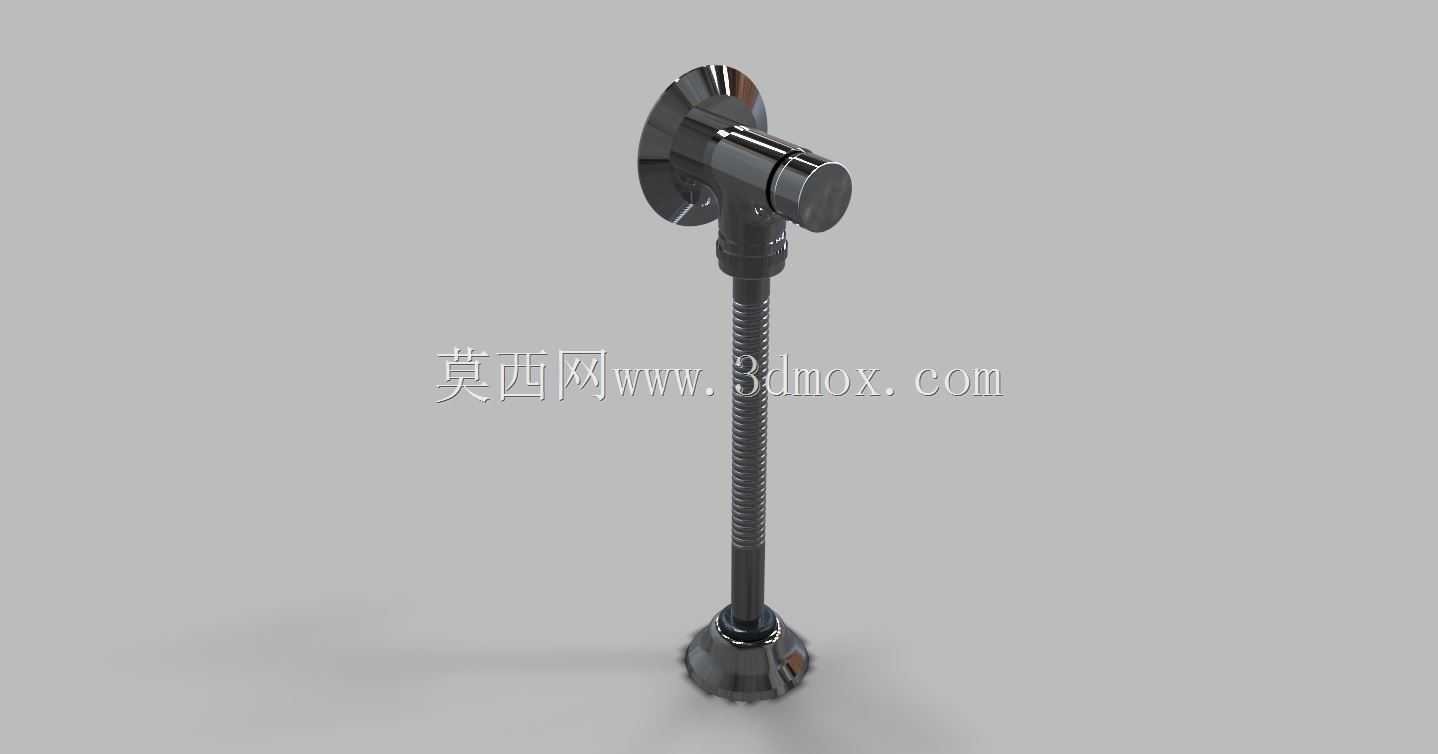

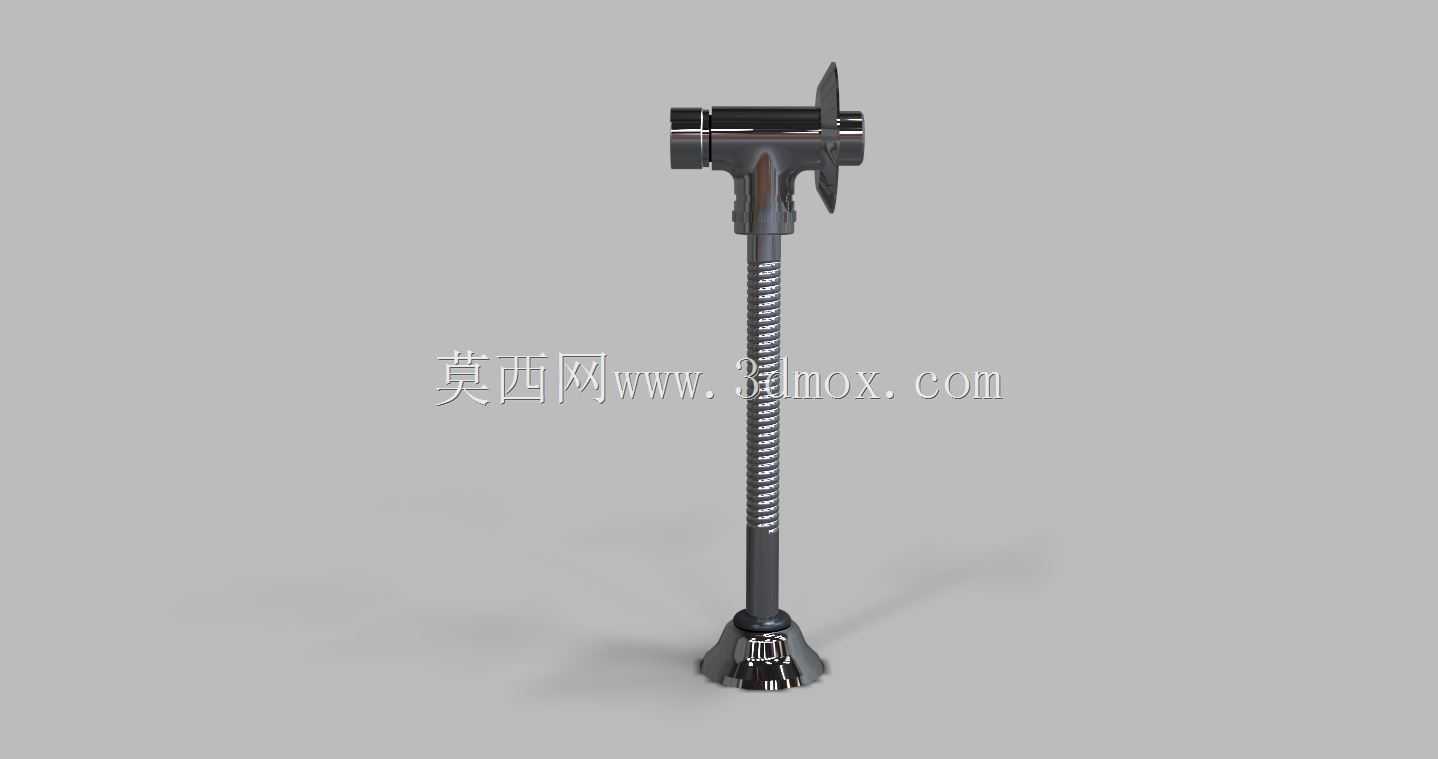

　　这款小便器专用进水控制阀，主要应用于公共建筑卫生间、商用写字楼、餐饮场所、交通枢纽公共卫浴区的小便器供水支路管控，作为供水管网末端与小便器进水端的衔接控制部件，承担着水路通断调节、进水流量管控、管网压力缓冲、检修断水的核心作用，区别于普通面盆、厨用角阀，该产品针对小便器的小流量供水特性做了结构适配，避免了通用阀门在小开度工况下的水流啸叫、水锤冲击问题。从结构设计逻辑来看，整体采用壁挂式贴墙安装布局，阀体进水端设置标准外螺纹接口，匹配建筑给排水施工中通用的墙面预留4分供水内丝接头，无需额外转接配件即可完成安装对接，进水端内置多层密封结构，采用丁腈橡胶密封圈配合压紧螺帽实现径向与轴向双重密封，可承受0.05MPa到1.

　　6MPa的常规市政供水压力波动，不会出现接口渗漏问题。阀体中部的控制旋钮采用侧向布局，旋钮表面做防滑滚花处理，操作力矩控制在0.8N·m到1.5N·m区间，使用者无需施加过大握力即可完成水路的开关调节，同时旋钮内部的陶瓷阀芯结构做了耐磨优化，陶瓷密封片采用95%氧化铝陶瓷材质，平面度控制在0.3μm以内，正常工况下开关寿命可达50万次以上，远高于卫浴阀门行业的通用耐用性要求，阀芯内部的流道做了平滑过渡处理，没有直角突变结构，水流通过时的局部阻力系数控制在2.1以内，既可以保证小便器冲洗时的流量需求，也能降低水流高速通过阀芯时产生的振动与噪音，避免公共区域卫浴空间的噪音干扰。阀体下部的出水端采用可弯曲定型的金属波纹管结构，

　　波纹管外层为304不锈钢缠绕护套，内层为食品级EPDM输水软管，弯曲半径最小可达25mm，可根据不同型号小便器的进水口位置灵活调整出水端的对接角度与长度，适配市面上绝大多数挂式、落地式小便器的安装尺寸要求，波纹管两端的接头采用扣压式密封结构，拉脱力大于300N，不会因为长期使用出现软管脱落、渗水的问题。从安装边界尺寸来看，阀体贴墙安装后突出墙面的总厚度控制在52mm以内，不会占用过多卫浴空间，避免使用者走动时发生磕碰，阀体进水端的中心距墙面预留接口的同轴度公差控制在0.2mm以内，安装时无需强行掰动阀体即可对准螺纹，降低了施工时的密封带缠绕难度与安装应力，避免长期应力集中导致的阀体开裂问题。在功能特性上，

　　该阀门除了常规的开关控制功能，还可通过旋钮的旋转角度实现进水流量的线性调节，针对不同水压的供水场景，可将冲洗流量调整到合适区间，既保证小便器的冲洗效果，也能避免流量过大造成的水资源浪费，阀体表面采用多层镀铬处理，镀层厚度大于0.15mm，盐雾测试可达10级以上，在卫浴空间高湿度、多清洁药剂腐蚀的环境下长期使用也不会出现镀层脱落、表面锈蚀的问题。设计过程中针对公共区域的使用场景做了防误操作结构优化，旋钮的旋转角度限制在90度区间，从全关到全开仅需旋转四分之一圈，操作逻辑简单清晰，无需额外标识即可让使用者快速掌握操作方式，同时阀体内部设置了止回结构，可防止小便器端的污水倒流进入供水管网，避免供水支路的水质污染问题，这一结构在公共供水系统中尤为重要，可有效避免负压虹吸导致的污水回流风险。整个阀体的流道设计经过流体仿真优化，在全开状态下的流量系数可达0.45，满足小便器瞬时冲洗的流量需求，同时在阀门快速关闭时，内部的缓冲腔可吸收水锤冲击能量，将关阀水锤的压力峰值降低40%以上，避免水锤冲击对供水管路、墙面接口造成的损伤，减少后期运维的渗漏隐患。
