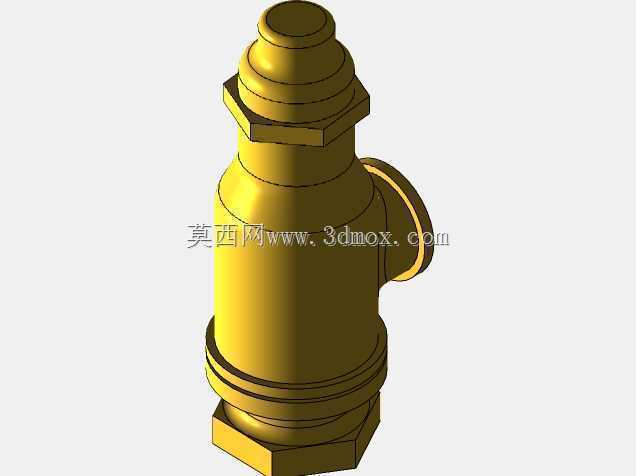

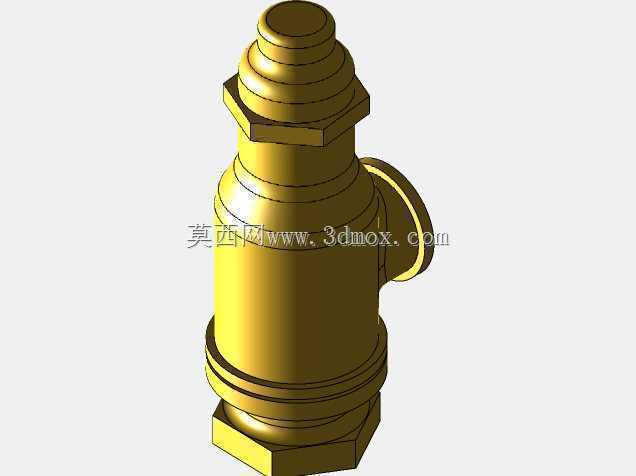

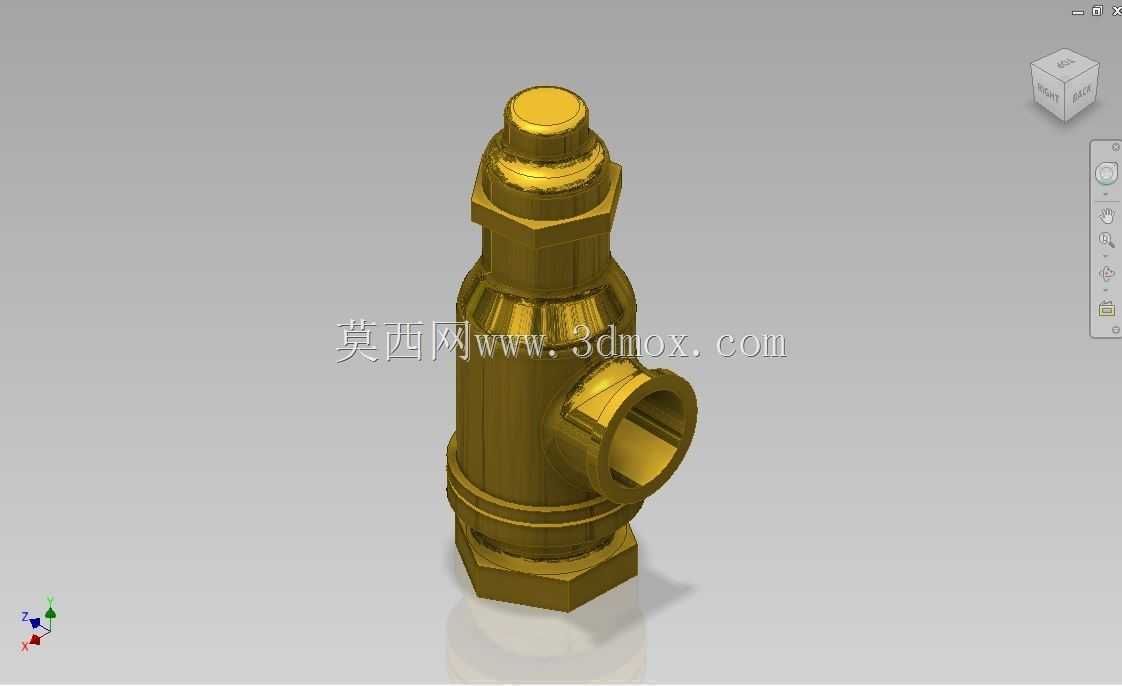

青铜材质弹簧式角式安全泄压阀结构

　　这款青铜材质的角式安全阀，主要应用在低压流体输送管路的超压泄放场景，常见于小型给排水系统、低压燃气支路、小型工业设备的冷却回路、民用承压储水设备的压力保护环节，作为管路系统的最后一道压力防护部件，其核心作用是在管路内部介质压力超过设定阈值时，自动开启阀瓣泄放多余介质，待系统压力回落至安全区间后自动回座密封，避免管路、承压设备因超压出现破裂、泄漏甚至爆管事故。

　　从结构设计逻辑来看，该阀采用角式流道布局，介质入口为底部的外六角内螺纹接口，出口为侧方的同规格内螺纹接口，进出口轴线呈90度垂直布置，这种布局的优势在于可以直接安装在管路的转角位置，无需额外加装弯头转接件，既减少了管路接头的泄漏点，也能压缩管路安装的占用空间，尤其适合安装空间局促的紧凑型设备内部管路。阀体整体采用锡青铜材质铸造，这种材质的耐腐蚀性优于普通铸铁，抗水蚀、抗弱腐蚀介质的能力更强，同时材质本身的自润滑性较好，阀瓣与阀座配合面的磨损速率更低，适合长期在水、低压燃气、弱腐蚀性流体介质环境下工作，不会像普通铸钢阀那样在长期接触水介质后出现严重锈蚀卡滞的问题。

　　功能结构上，该阀采用弹簧直接载荷式的工作原理，阀瓣的密封压紧力由阀腔上部的调压弹簧提供，顶部的调节螺套结构可以通过改变弹簧的预压缩量，调整阀门的开启压力设定值，调整完成后可以通过锁紧结构固定调节位置，避免运行过程中出现设定值漂移。阀瓣与阀座的密封面采用锥形配合结构，相比平面密封，锥形密封的对中精度要求更低，在弹簧力作用下可以自动找正密封位置，密封可靠性更高，同时开启时的阀瓣升程响应速度更快，超压时可以快速达到额定泄放量。阀体下部的外六角结构是专门为安装设计的受力位，安装时可以用普通开口扳手夹持该位置拧紧，不会损伤阀体的铸造外形，进出口的螺纹尺寸符合常规低压管路的通用连接标准，可以直接和同规格的镀锌管、紫铜管、PPR转接头配合安装，不需要定制特殊转接件。

　　从安装边界来看，该阀的整体轴向高度从底部密封端面到顶部调节端盖的距离，适配常规小型设备的安装预留空间，侧方出口的外伸长度不会和相邻管路、设备壁面产生干涉，安装时需要保证阀杆处于垂直向上的姿态，不能水平或者倒置安装，否则会影响弹簧的受力状态，导致开启压力不准、回座密封失效的问题。出口侧需要连接泄放管路，将泄放的介质引导至安全收集区域，不能直接对着操作人员或者电气设备布置，避免泄放时的带压介质造成人员伤害或者设备损坏。在建模过程中，该结构完整还原了铸造阀体的拔模斜度、各连接部位的退刀槽、弹簧的有效圈数与支撑圈结构、阀瓣导向部位的配合间隙，所有配合面的尺寸公差都按照通用阀门的设计规范设定，既可以作为阀门设计人员的结构参考，也可以直接导入管路系统装配中做干涉检查、安装空间校核使用。不同于大口径的全启式工业安全阀，这款小通径青铜安全阀的泄放量适配小型管路系统的超压泄放需求，弹簧刚度匹配低压工况的压力调节范围，不会出现压力超过阈值后阀门无法开启，或者压力未到设定值就提前泄漏的问题，阀体的壁厚按照1.6MPa的公称压力设计，完全满足低压民用、小型工业管路的承压要求，流道部位的铸造圆角做了平滑过渡处理，减少介质流动时的阻力，也避免应力集中导致的阀体开裂问题。
