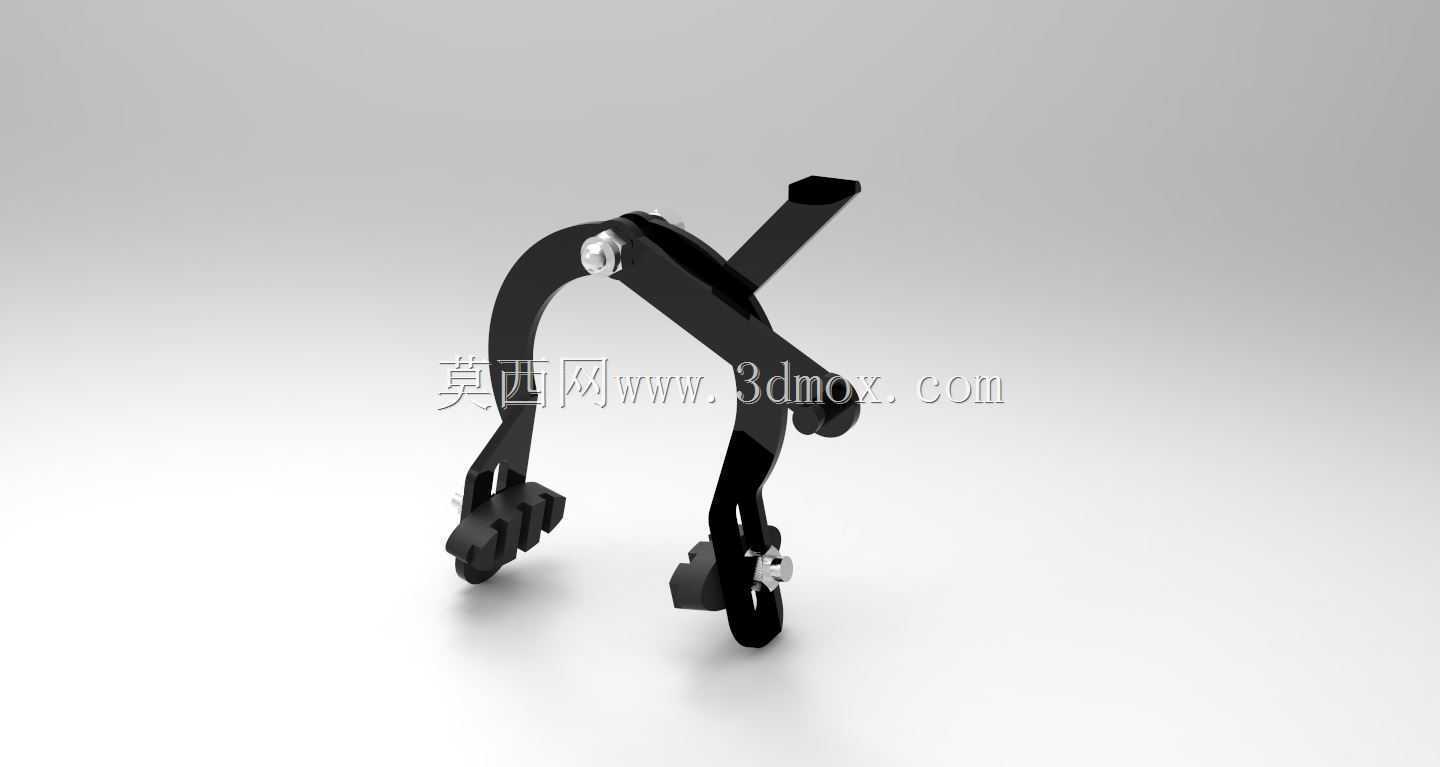

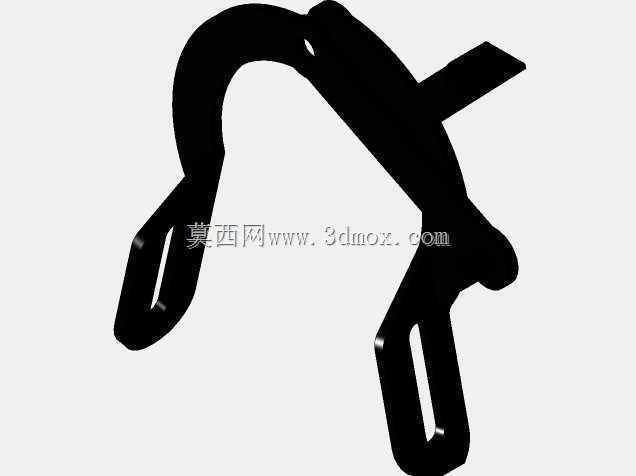

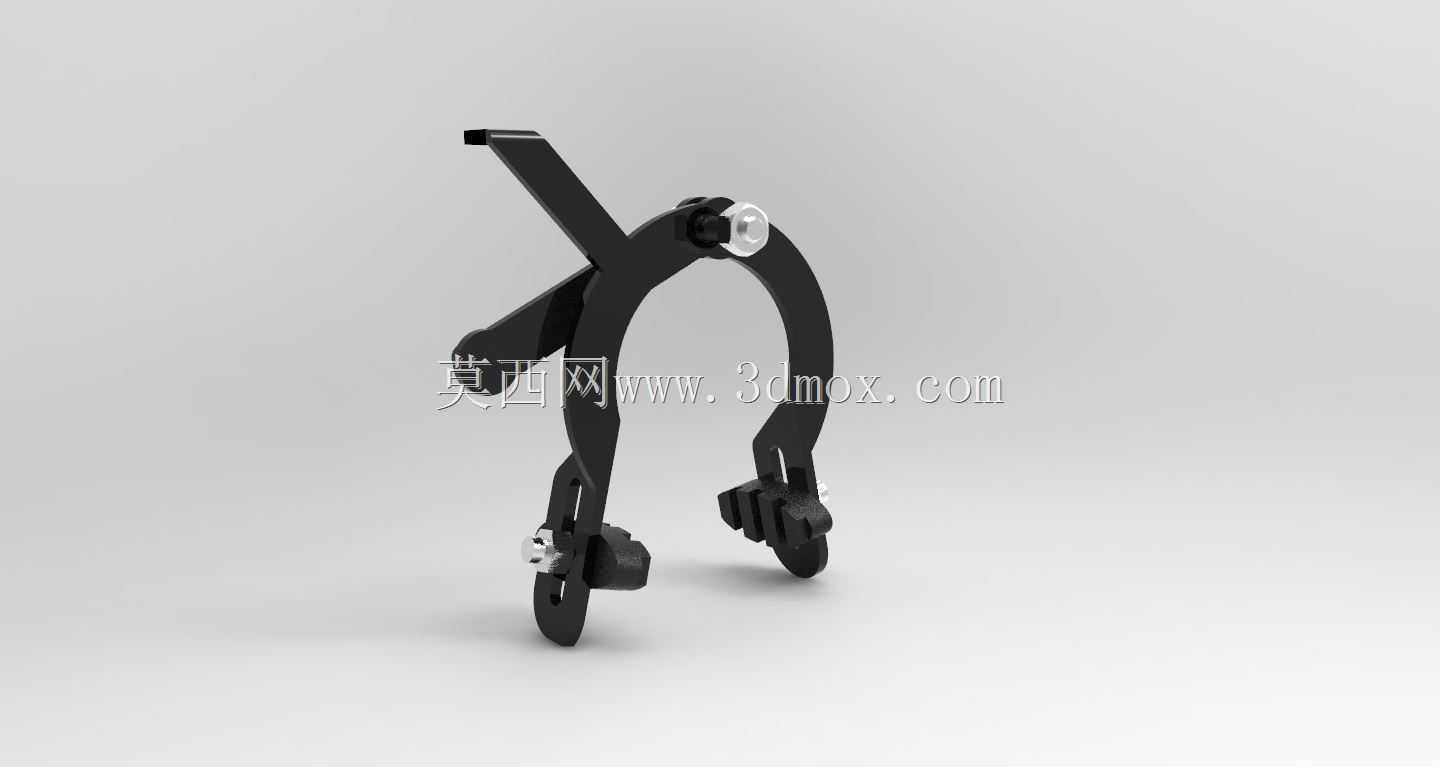

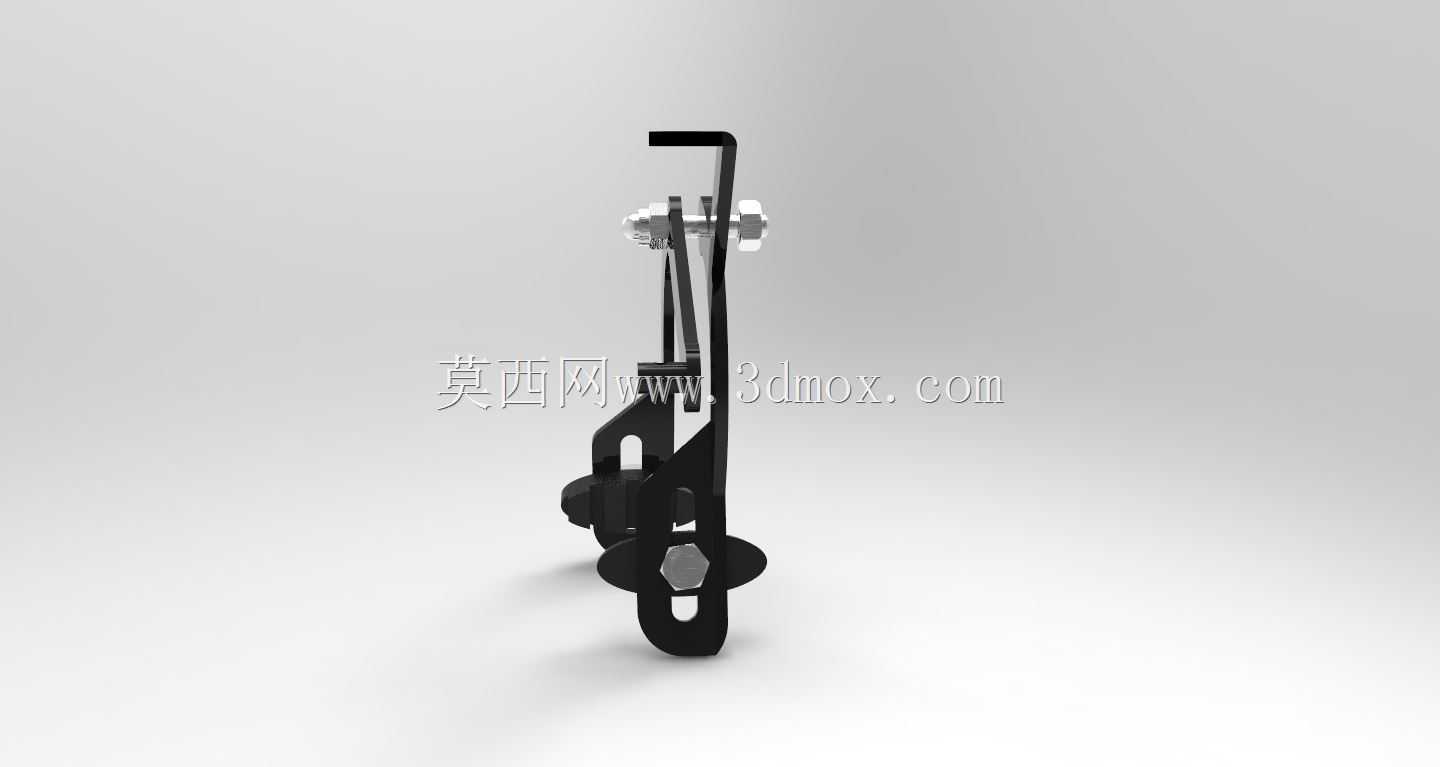

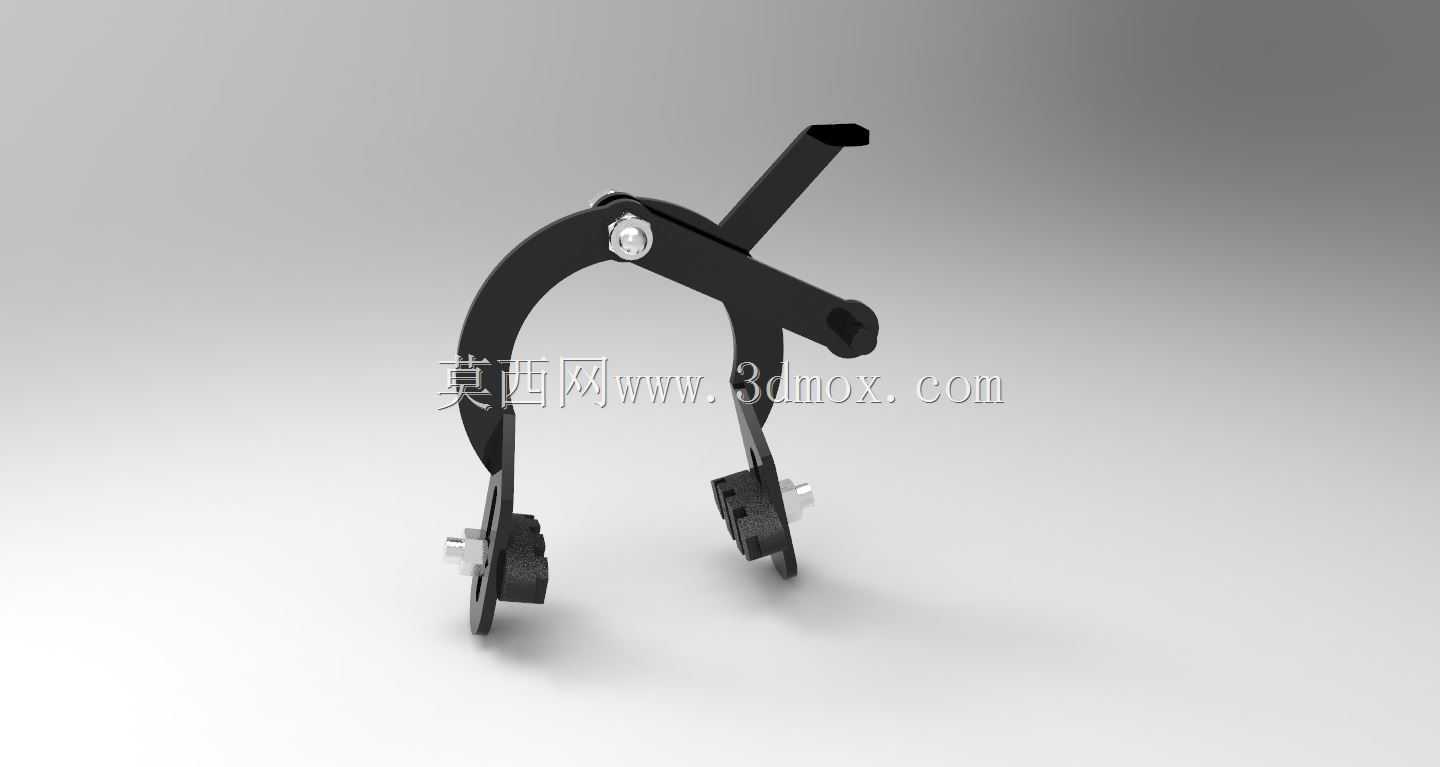

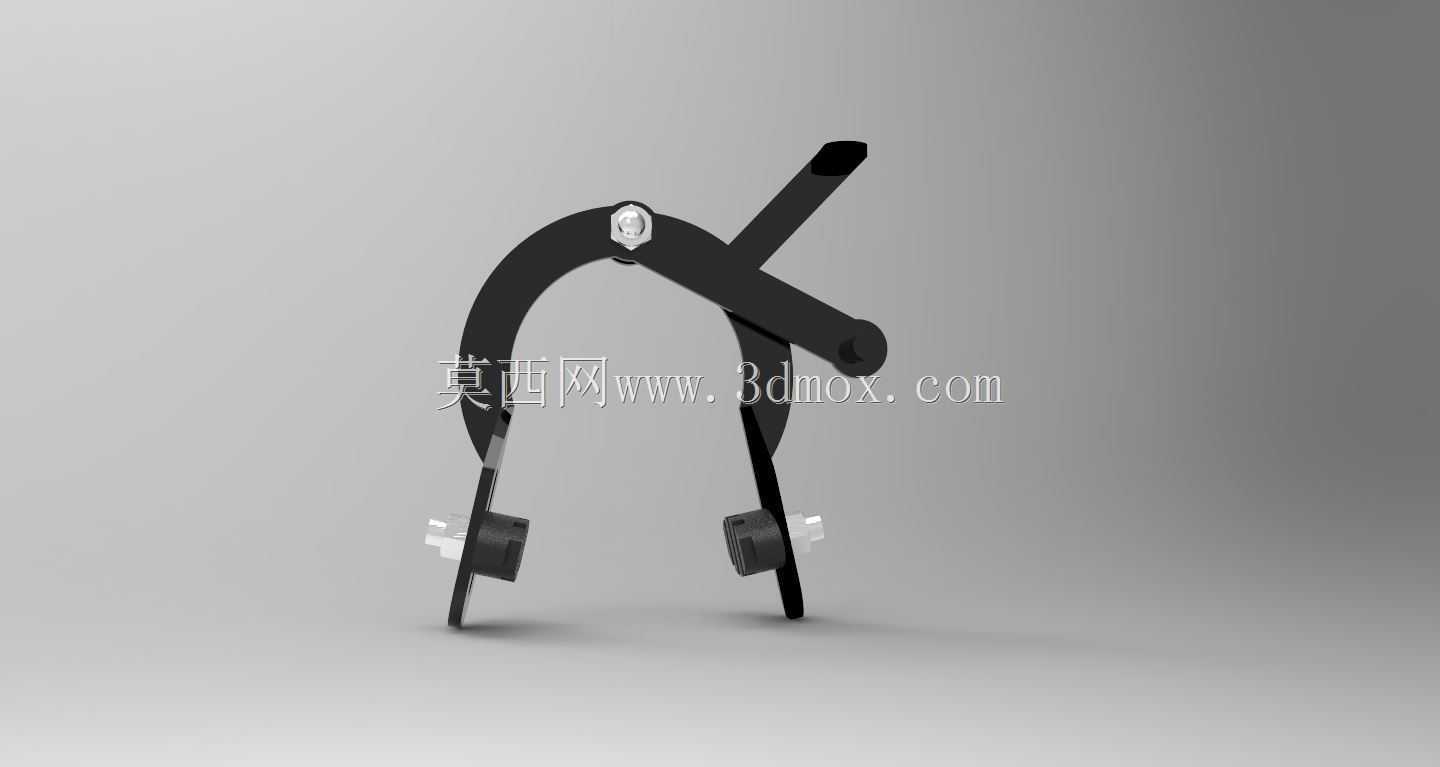

自行车钳形制动刹车结构三维数模

　　日常通勤、休闲骑行场景里的轮圈制动部件，这套钳形结构的制动装置，核心作用是通过手把的拉线拉力传导，让两侧制动块同步贴合轮圈侧壁，依靠摩擦力实现轮组减速直至停转，是民用通勤自行车、入门休闲单车最常见的制动结构之一。从结构设计逻辑来看，整体采用对称式C型钳体布局，中部的枢轴螺栓作为整个部件的旋转基准，两个制动臂可绕枢轴做小角度开合动作，上端的拉线挂接位承接刹车线的拉力输入，当拉线被拉紧时，两个制动臂上端向内收拢，带动下端安装的制动块同步向轮圈侧靠近，最终压紧轮圈产生制动力；当拉线拉力释放时，枢轴位置内置的复位扭簧会推动两个制动臂向外张开，让制动块与轮圈保持稳定的间隙，避免骑行过程中出现蹭圈、拖刹的额外阻力。

　　设计过程中需要重点考量几个核心边界：首先是安装适配性，中部枢轴的固定位需要匹配自行车前叉或者后上叉的安装座尺寸，固定螺栓的长度要适配叉体的安装厚度，保证锁紧后整个钳体不会出现晃动偏移；其次是制动块的调节余量，制动块的安装座预留了多方向的调节空间，可以根据轮圈的宽度、刹车边的磨损程度调整制动块的上下位置与开合角度，确保制动块的摩擦面能够完全贴合轮圈的刹车边，避免出现偏磨、接触面积不足导致制动力下降的问题。从外形尺寸来看，整个钳体的开合范围覆盖了常规民用自行车20寸到26寸轮组的轮圈宽度，制动臂的长度经过力臂比例优化，拉线端的较小拉力就能在制动块端产生足够的压紧力，不需要使用者施加过大的握力就能获得充足的制动效果，

　　适配日常骑行的使用强度。结构上的细节处理也偏向实用化，所有铰接位置都做了衬套预留，长期使用过程中可以通过加注润滑脂降低铰接位的磨损，延长部件的使用寿命；制动臂采用冲压成型的金属结构，在保证结构强度的前提下控制了整体重量，不会给轮组增加过多的簧下重量，影响骑行的轻便性；拉线挂接位做了防脱卡槽设计，刹车线端头卡入后不会因为骑行过程中的振动出现松脱，避免制动失效的安全隐患。实际装车使用时，需要先将中部枢轴固定在叉体的安装座上，调整好钳体的居中位置，保证两侧制动块到轮圈的间隙基本一致，再将刹车线穿过上端的锁紧螺丝，调整好初始拉线张力，确保握下刹车手把时两侧制动块能同步接触轮圈，松开手把后制动块能快速复位，不会与轮圈产生摩擦。

　　这套结构相比其他制动形式，结构简单可靠，维护成本低，日常使用中只需要定期检查制动块的磨损程度，调整拉线张力，更换磨损到极限的制动块就能保持稳定的制动性能，非常适合日常通勤类自行车的使用场景，不需要复杂的保养流程，即使是没有专业维修经验的使用者，也能通过简单的工具完成常规的调整与维护。建模过程中还原了所有的装配关系，包括枢轴螺栓、复位扭簧、制动块固定螺丝、调节垫片等细节结构，所有铰接位置的运动间隙都按照实际装配公差预留，可以直接用于结构验证、装配模拟，也可以作为骑行配件设计的参考基础，调整尺寸参数后适配不同规格的轮组与车型。
