简易手动轴承提取拉具结构设计

　　在设备运维、机械装配的现场场景里，过盈配合部件的拆卸一直是一线维修人员绕不开的操作环节，这类简易提取拉具的核心作用，就是在不损伤配合面、不破坏被拆卸零件结构的前提下，完成轴承、轴套、小型传动轮等过盈装配件的拔出作业，相比撬棍敲击、液压顶拔等方式，这类手动拉具的适配场景更灵活，不需要外接动力源，单人即可操作，尤其适合狭小空间内的小型部件拆卸作业，在机修班组、小型加工车间、设备售后维保的日常作业中使用频率极高。

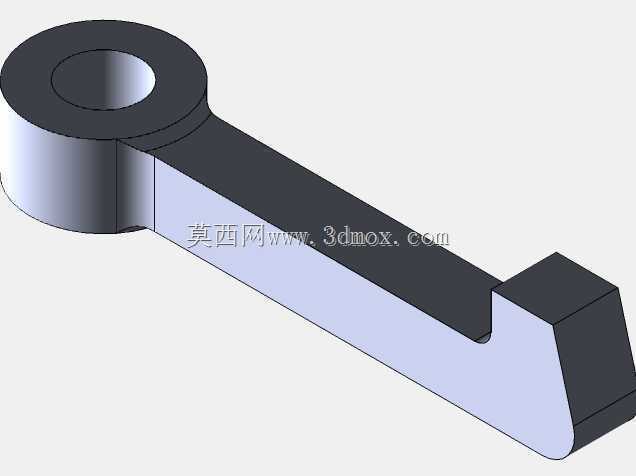

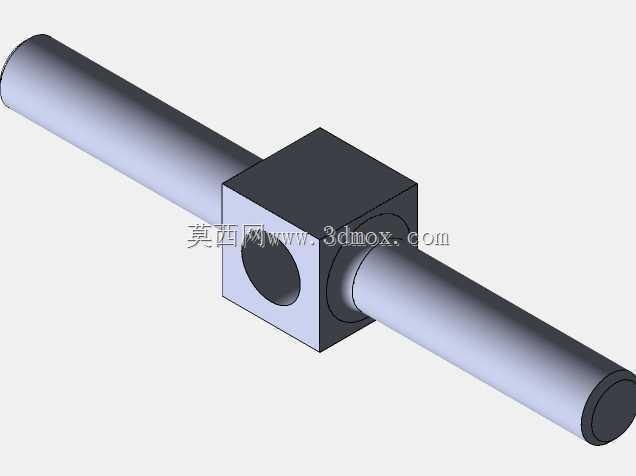

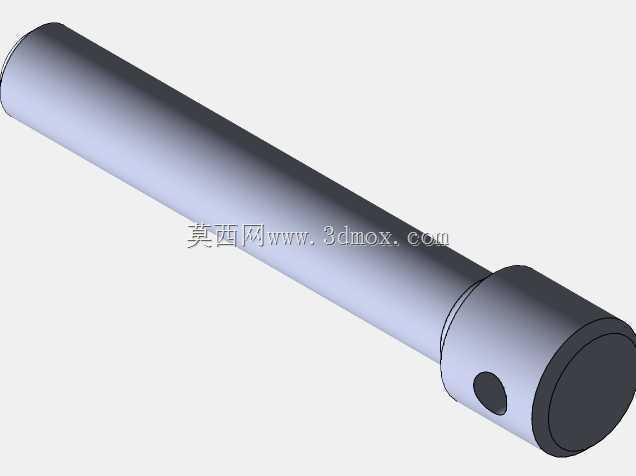

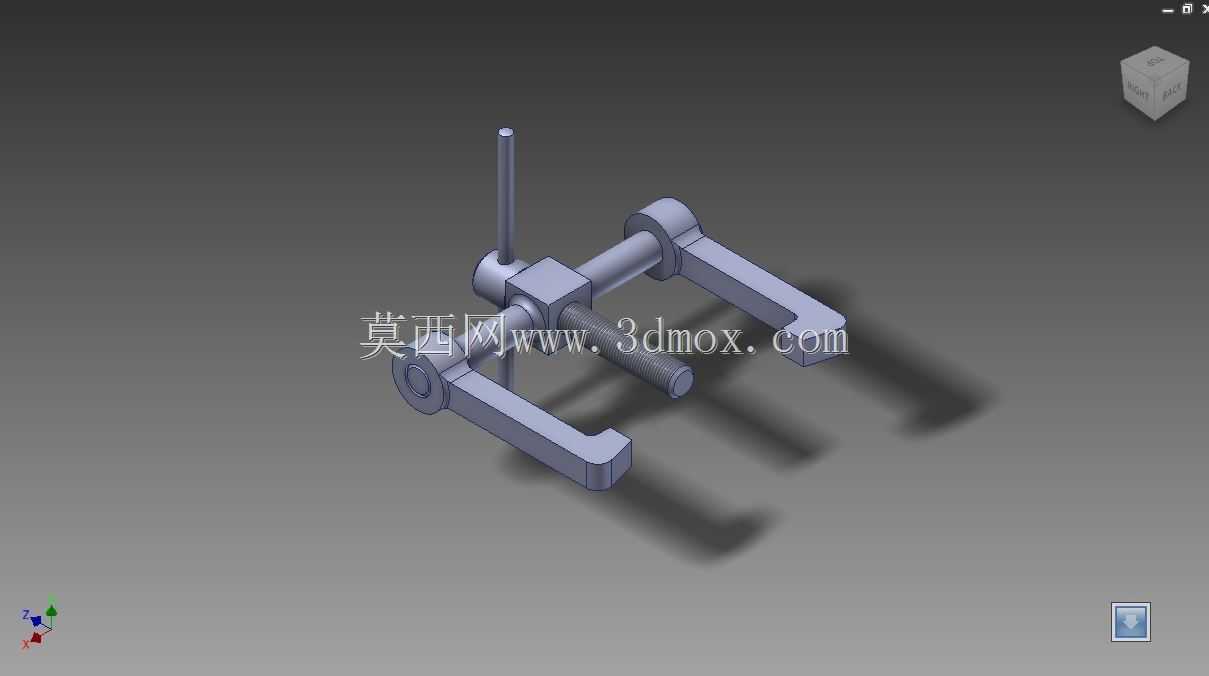

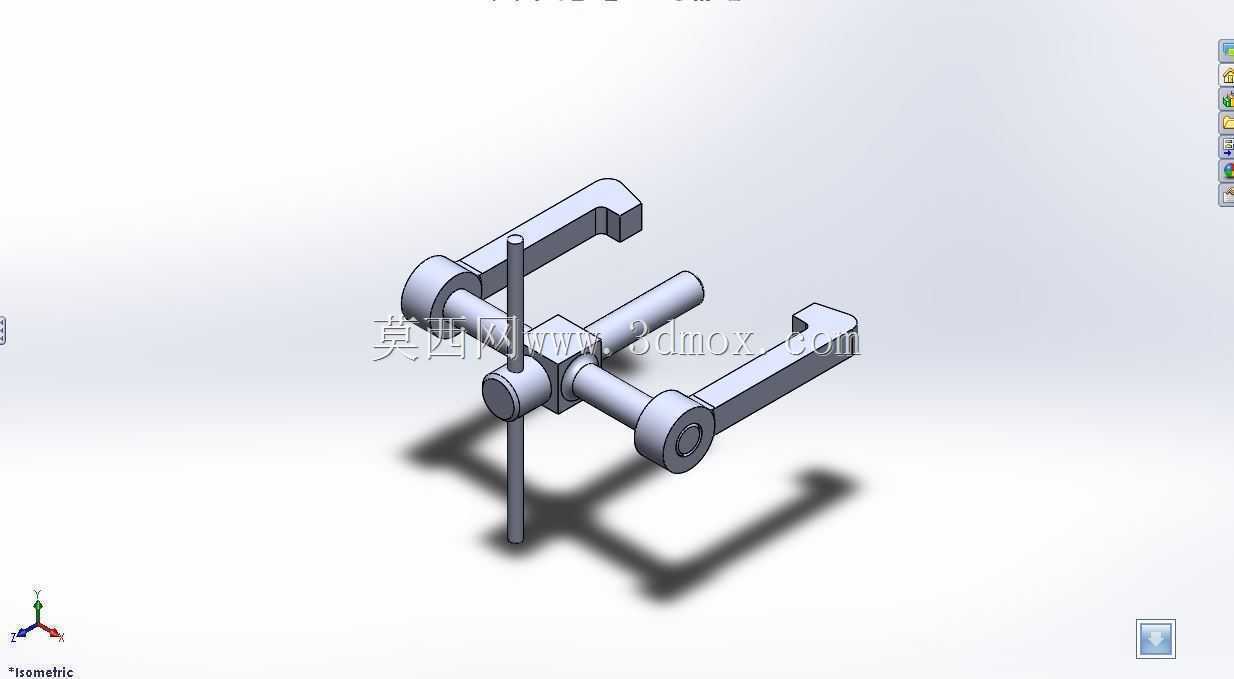

　　从功能特性来看，这款拉具采用对称双爪式的卡接结构，两个卡爪的跨距可通过横向的导杆进行调节，能够适配不同外径尺寸的被拆卸工件，卡爪的勾边做了加厚处理，避免受力时出现变形滑脱的问题；中间的顶压螺杆采用梯形螺纹传动，传动效率适中，具备良好的自锁性能，旋转施力时不会出现回转卸力的情况，螺杆的顶端做了球面处理，顶压在轴端中心孔位置时能够自动找正，避免顶偏导致的轴端损伤或者卡爪受力不均断裂的问题。横向导杆与卡爪的配合采用间隙配合，滑动顺畅无卡滞，同时配合锁紧结构，调整好跨距后可以固定卡爪位置，施力过程中不会出现卡爪外张滑脱的风险。

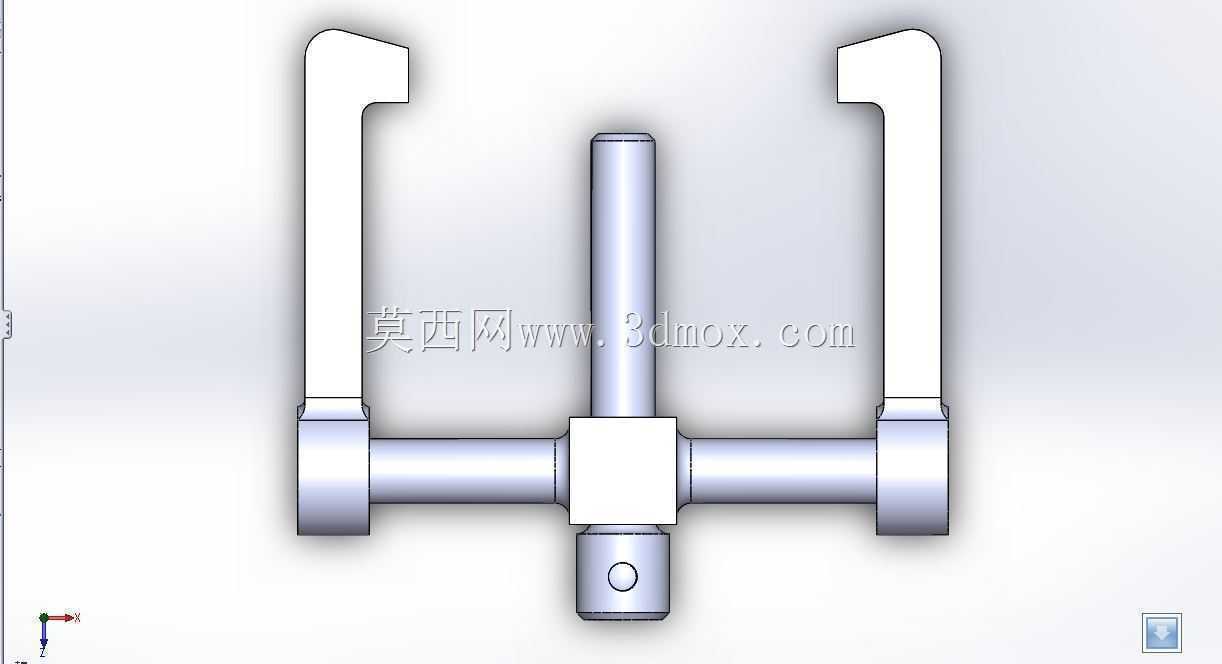

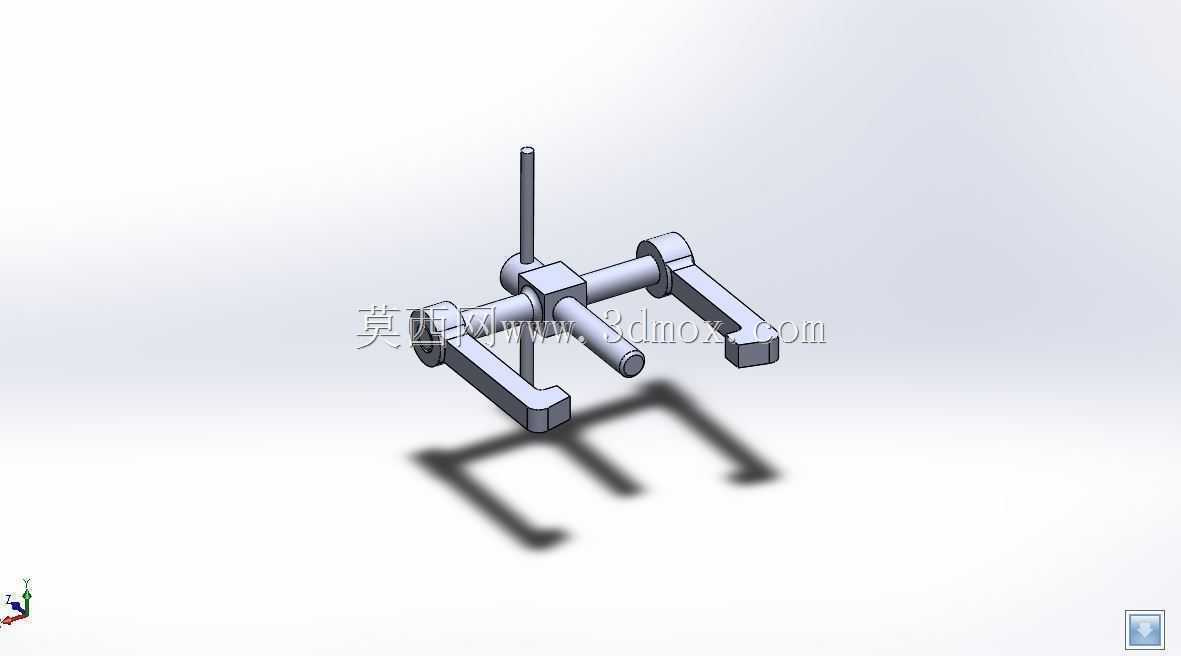

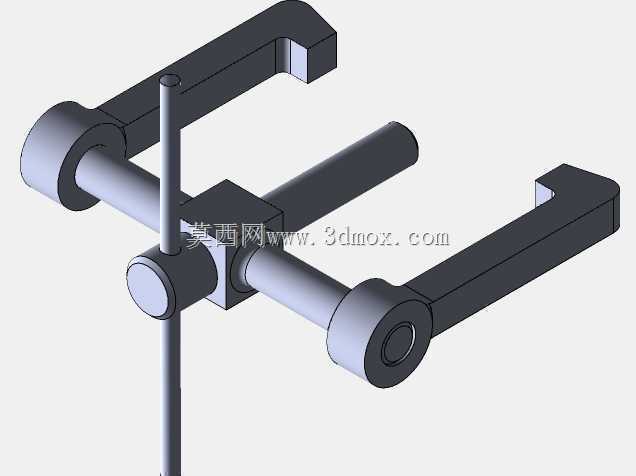

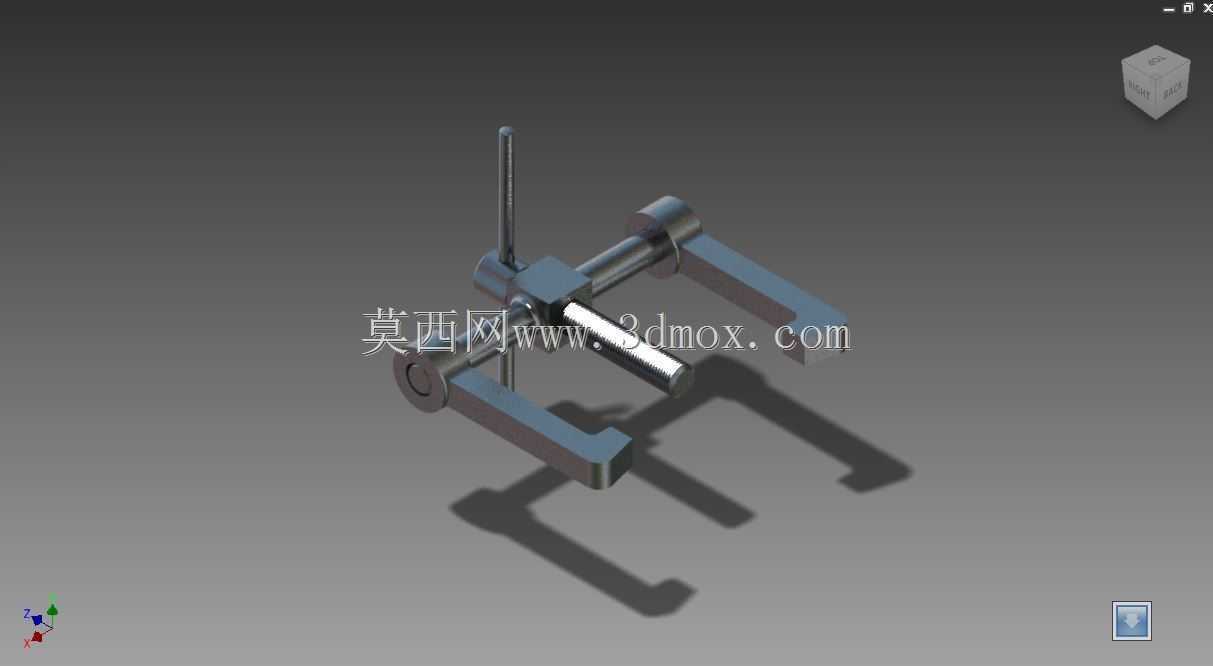

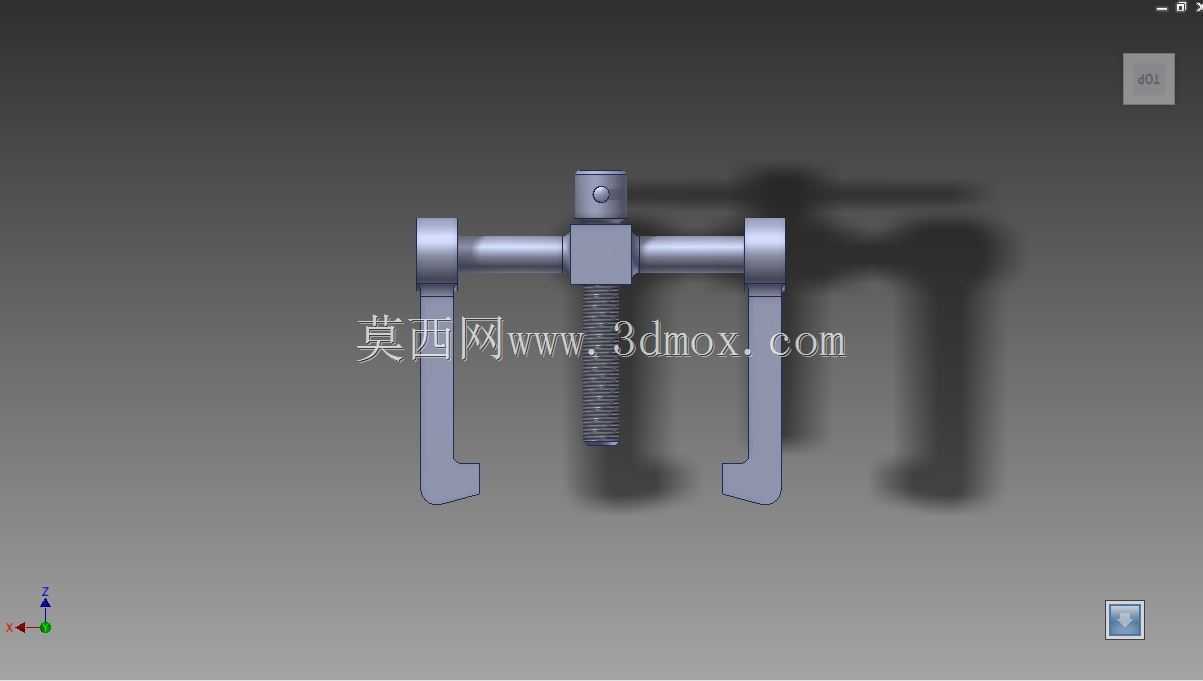

　　设计思路上，这款拉具完全围绕手动操作的实际工况展开，没有冗余的结构部件，整体采用框架式对称布局，受力路径清晰：旋转中间螺杆时，顶推力作用在轴端，反作用力通过横梁传递到两侧卡爪，形成均匀的拔出力，整个受力过程中横梁承受弯曲载荷，两侧导杆承受拉伸载荷，卡爪承受弯扭复合载荷，各部件的受力方向单一，没有多余的分力损耗。在结构细节处理上，卡爪的勾接面做了防滑齿纹处理，接触被拆卸工件端面时摩擦力更大，避免施力过程中打滑；螺杆的尾端设计了穿杆孔，可以配套加力杆使用，遇到过盈量较大的配合时，能够通过加力杆放大输入扭矩，获得更大的顶拔力，不需要额外配备专用扳手。

　　从安装边界与尺寸适配来看，这款拉具的卡爪最大张开跨距可覆盖常规小型轴承、轴套的外径范围，最小闭合跨距能够适配直径较小的销轴类部件拆卸，螺杆的有效行程满足常规过盈配合件的拔出长度需求，不需要中途反复调整卡爪位置。整体结构的外形尺寸紧凑，总重量控制在手动操作可轻松持握的范围内，操作人员可以单手持握调整卡爪位置，另一只手旋转螺杆完成初步预紧，不需要额外的吊装或者辅助支撑。在实际使用时，只需要将两个卡爪勾住被拆卸工件的后端端面，将中间螺杆的顶端对准轴的中心位置，顺时针旋转螺杆即可逐步将工件从轴上平稳拔出，整个施力过程匀速可控，不会出现敲击作业导致的工件飞脱、配合面磕伤的问题，也不会因为受力不均导致轴出现弯曲变形。

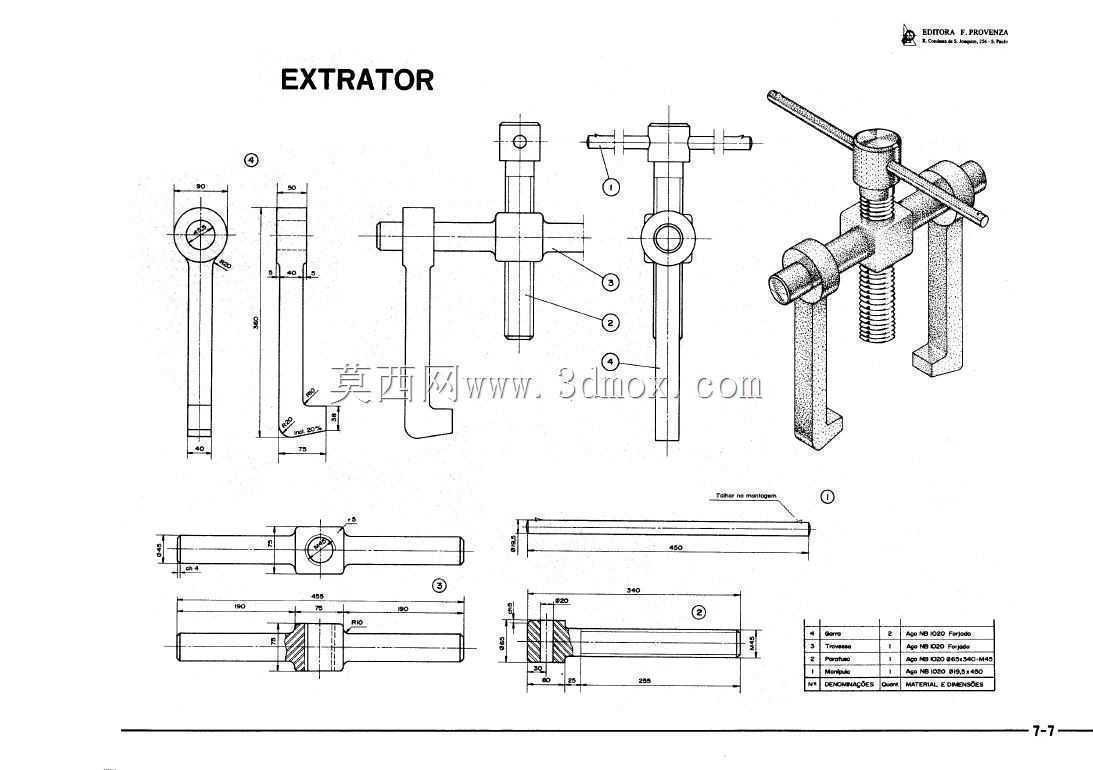

　　不同于重型液压拉马的大吨位适配场景，这类简易手动拉具针对的是小过盈量、小尺寸部件的拆卸需求，结构全部采用机械传动结构，没有密封件、液压油之类的易损部件，日常维护只需要定期在螺纹配合面、滑动导杆面涂抹润滑脂即可，长期存放也不会出现漏油、密封件老化失效的问题，非常适合作为班组常备的通用维修工具，在设备日常点检、易损件更换、小故障排查的作业中，能够大幅降低拆卸环节的操作难度，减少拆卸作业对设备零部件的损伤，提升维修作业的效率。在建模细节上，各部件的配合间隙都按照实际机加工的公差要求进行设定，螺纹连接、滑动配合的部位都还原了真实的装配关系，能够直接用于工装加工的参考，也可以作为手动拆卸工具结构设计的基础方案，根据不同的拆卸需求调整卡爪形状、螺杆尺寸、导杆长度，快速衍生出适配不同工况的专用拉具结构。
