大蒜生产线专用旋风分离设备结构设计

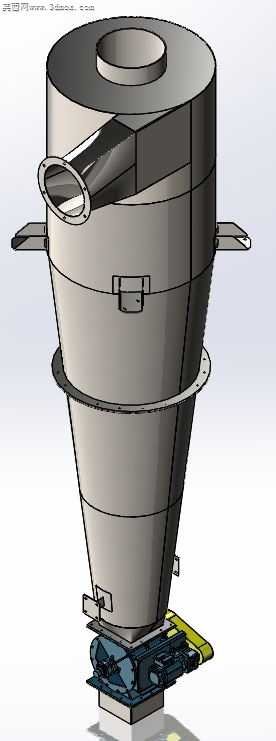

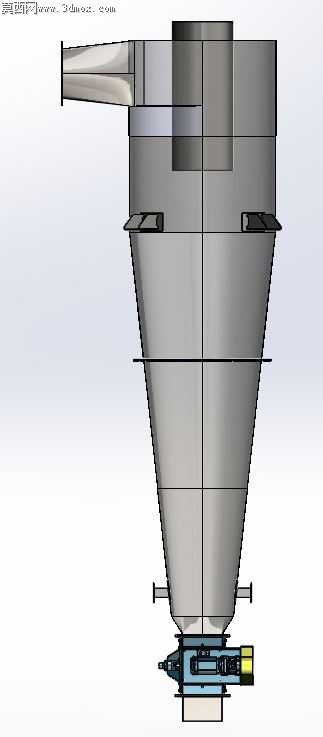

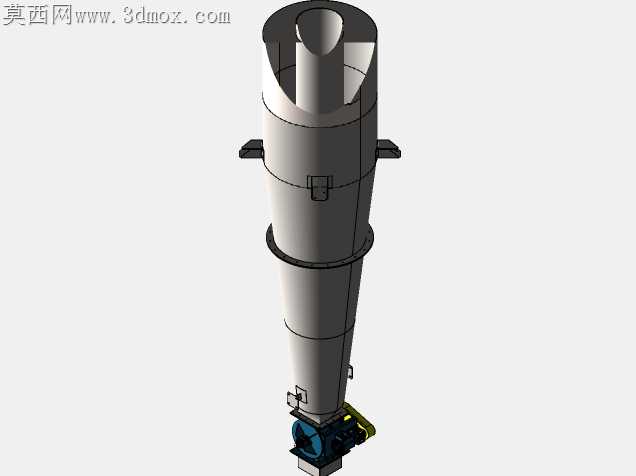

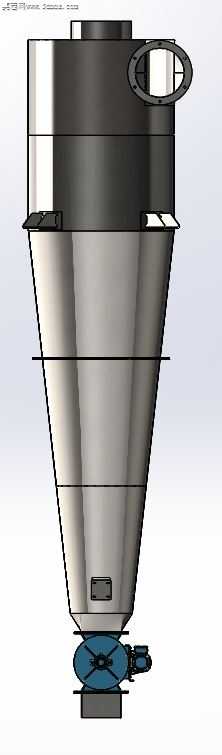

之前在大蒜加工车间蹲点测工况的时候，发现原有风选环节的蒜皮、碎蒜屑分离效率一直上不去，风管弯头处积料堵料是常事，每次清堵都要拆法兰折腾半小时，车间工人提了好多次意见。做这套结构的时候最先卡壳的是锥段角度，一开始按常规除尘的锥角做，试算的时候发现蒜皮纤维长，容易在锥壁挂料搭桥，反复调整了三次锥度，把上段直筒和下段锥段的衔接处做了圆弧过渡，避免直角位置卡挂纤维状物料。侧面进风口的角度也没照搬通用旋风的切向直入，做了15度的下倾导向，让带料气流进入筒体后能快速形成稳定旋流，不会直冲顶部排气管造成短路跑料。筒体上的快拆卡箍是特意加的，之前车间拆设备清料要拧一圈螺栓，快拆结构不用全拆紧固件，松开卡扣就能掀开上段筒体清理内部积料，支耳的位置也对应车间现有支架的安装孔位，不用重新做安装基础，吊上去就能对接管线。底部的关风器衔接法兰做了止口定位，之前现场装设备经常出现对接错位漏风的问题，止口结构能保证装配时自动对中，密封胶条嵌在止口槽里，不会因为风压波动被吸走。顶部排气管的伸出长度也反复核对了流场模拟结果，太短会把未分离的细蒜皮直接抽走，太长又会增大风阻增加风机负载，最后定的长度刚好能避开进风口的射流区，分离效率比原有设备提了近两成。做结构的时候还考虑了车间的清洗需求，筒体内壁所有焊缝都要求打磨成圆弧过渡，没有卫生死角，冲水洗的时候不会残留蒜屑腐败发臭，支腿的高度也留够了接料车的通行空间，分离出来的蒜皮碎料直接落到接料车里拉走，不用额外加输送装置。之前跨软件转结构的时候，锥段的曲面展开出现过面褶皱，重新调整了曲面的分割线，把整个锥段分成三段钣金拼接，既避免了整板卷制的难度，每段之间的法兰还能做加强，不会因为负压抽风出现筒体吸瘪的问题。侧面的观察窗位置选在旋流稳定段，不用拆设备就能看到内部积料情况，提前预判堵料风险，比之前盲等堵了再拆要省心很多。
