打浆机异形曲面均质刀片结构设计

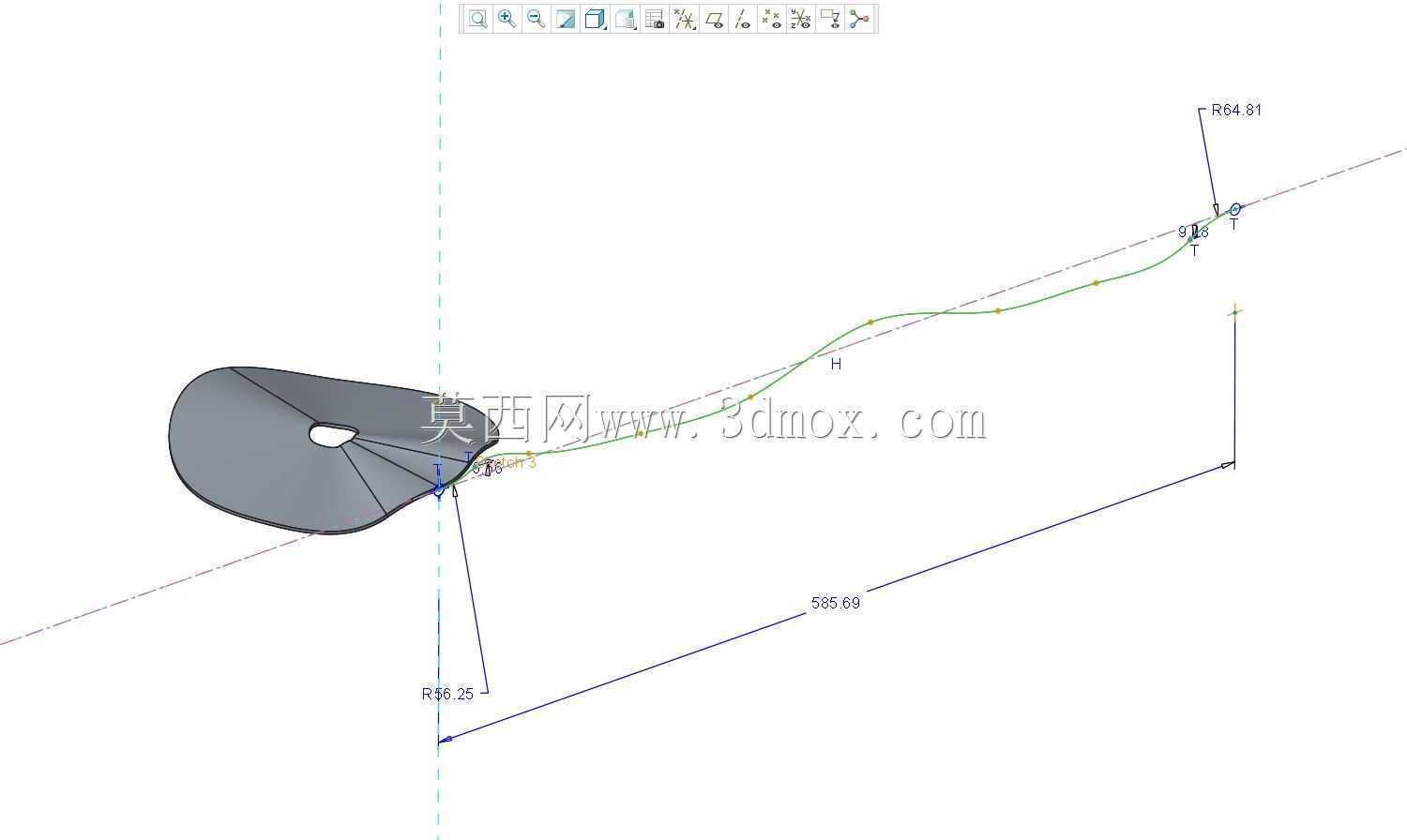

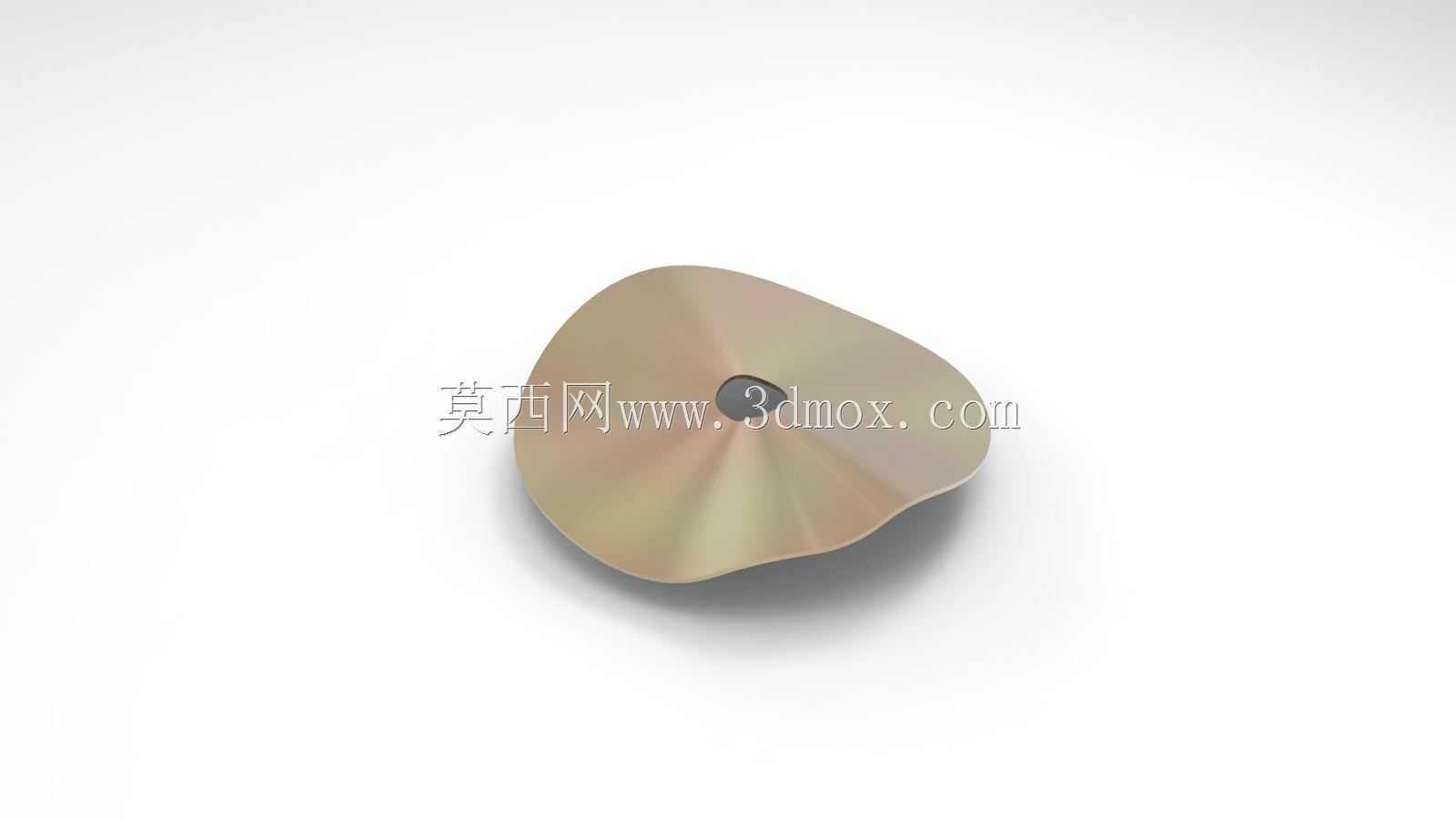

　　在果蔬加工、纸浆制备、食品均质这类涉及纤维物料破碎的生产场景里，打浆设备的核心作业部件直接决定了最终浆料的细腻度与生产能耗，本次设计的这款异形曲面刀片，正是针对中低浓度浆料的高速剪切破碎需求开发的核心作业构件。不同于常规平直刃口的粉碎刀片，这款构件采用了非对称的类三角曲面轮廓，整体轮廓没有规则的几何对称边，三个作业区域的曲面曲率随径向位置渐变，靠近中心安装位的区域曲面抬升角度更小，主要承担物料的导流推送作用，避免物料在中心安装区域形成堆积死区，而靠近外边缘的刃口区域曲面扭转角度更大，在高速旋转时能形成连续的剪切面，对纤维类物料形成撕扯、剪切、撞击的复合破碎作用，相比平直刀片能减少30%左右的物料反复循环破碎时间。从安装边界来看，

　　构件中心设置了标准的圆孔安装位，孔位周边做了局部加厚处理，加厚区域的厚度比刃口区域厚2.5倍，能避免高速旋转时中心安装位出现应力开裂，安装孔的公差配合按照H7级精度设计，能适配多数常规打浆设备的输出轴径，不需要额外做转接加工就能直接替换原有刀片。整个刀片的外轮廓最大回转直径控制在常规中小型打浆机的腔体安全间隙范围内，安装后刃口与腔体内壁的间隙保持在8-12mm的合理区间，既不会因为间隙过大导致物料卡在刃口与腔体之间无法被有效破碎，也不会因为间隙过小出现运转时碰擦腔壁的问题。设计过程中特意调整了三个刃边的曲面扭转方向，让刀片在高速旋转时除了剪切作用外，还能带动腔体内的物料形成轴向的上下循环流场，

　　让腔体上下层的物料都能持续接触到刃口作业区域，避免出现上层物料漂浮无法进入破碎区的情况。刃口部分没有采用过于锋利的锐角设计，而是做了小角度的钝化处理，在保证剪切纤维效率的同时，能提升刃口的耐磨寿命，即使长时间处理带有少量硬质砂粒的果蔬原料，也不会出现刃口快速崩缺的问题。曲面的过渡区域全部做了圆滑处理，没有直角转折的应力集中点，在高速旋转承受交变载荷时，能有效降低疲劳断裂的风险，整体的曲面造型经过流场仿真验证，旋转时的风阻与浆料阻力比同直径平直刀片低18%左右，能降低配套驱动电机的负载，减少设备运行的能耗。在实际应用场景中，这款刀片既可以用于小型商用果蔬打浆设备，处理番茄、草莓这类浆果制作均质果浆，也可以适配实验室小型纸浆打浆设备，

　　处理木浆、草浆纤维实现纤维的分丝帚化，不同的作业场景下只需要调整刀片的表面处理工艺，处理食品类物料时采用食品级抛光处理，处理工业浆料时采用硬质合金喷涂提升耐磨性能即可，不需要改动整体的结构轮廓。安装时只需要将刀片中心孔对准设备输出轴，靠轴端的压盖压紧加厚的安装区域即可，不需要做额外的动平衡调整，因为曲面设计时已经做了对称的质量配平，单个刀片的质心落在回转中心轴线上，高速运转时不会出现额外的振动，能降低设备轴承的负载，延长设备整体的使用寿命。
