仿生连杆步行运动绞盘传动机构

　　这套仿生连杆步行传动结构，最早的应用场景可追溯到海滩风力仿生行走装置的动力传递环节，后续逐步被拓展到低速重载步行输送、特殊地形巡检载具的行走单元、户外牵引绞盘配套的行走辅助模块等场景中。在滩涂、松软土路等轮式设备容易陷滞的非硬化路面场景下，该结构依托多组连杆的铰接联动，可实现类生物步态的连续行走动作，相比传统轮式结构接地比压更低，不会出现轮体打滑陷坑的问题，配套绞盘牵引作业时，可随牵引点位的变化自适应调整支撑姿态，保证牵引拉力的稳定输出。

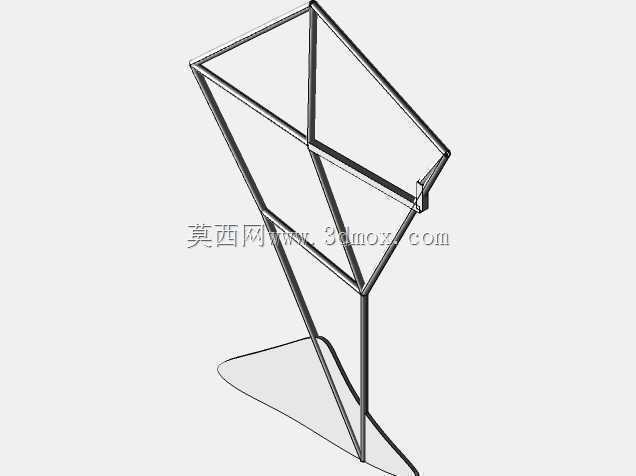

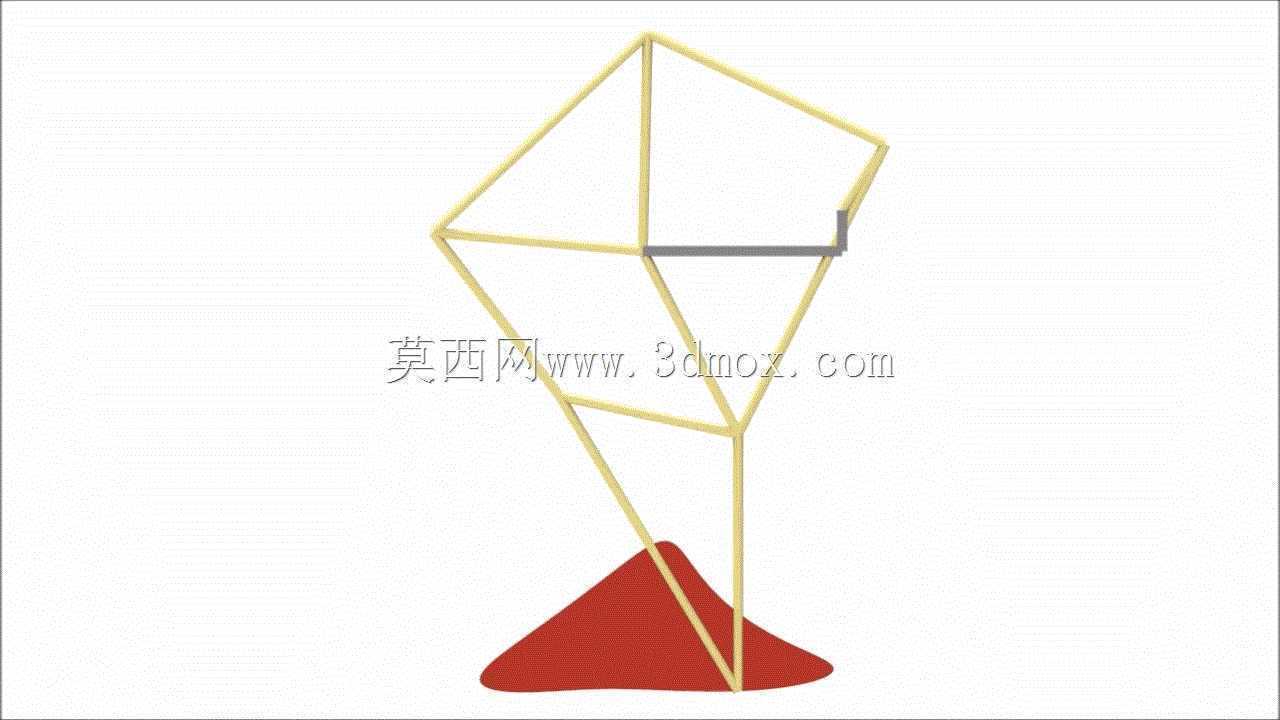

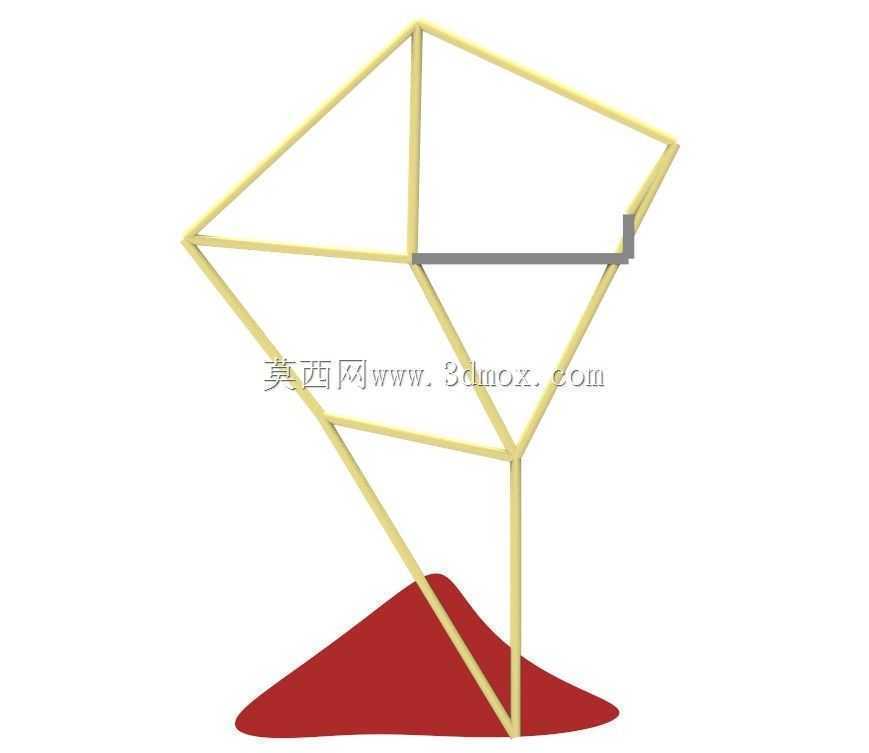

　　从实际功能特性来看，该机构核心是通过固定轴的回转输入，带动多组长度匹配的刚性连杆做周期性铰接运动，每一组连杆的铰接点运动轨迹都经过严格的运动学校核，最终输出端的运动轨迹为带支撑段的类足端迈步曲线，支撑相阶段连杆组的整体姿态保持稳定，可承载额定范围内的竖向载荷与水平牵引力，摆动相阶段足端抬升高度可跨过常规路面的碎石、浅坑障碍，不需要额外配置减震或者越障辅助结构。整套机构没有复杂的齿轮啮合副、液压或者电控元件，纯机械铰接的结构形式可靠性极强，在户外高粉尘、高湿度、无持续供电的场景下也能长期稳定运行，维护仅需要定期给铰接销轴加注润滑脂即可，运维成本远低于同负载等级的轮式或者履带式行走机构。

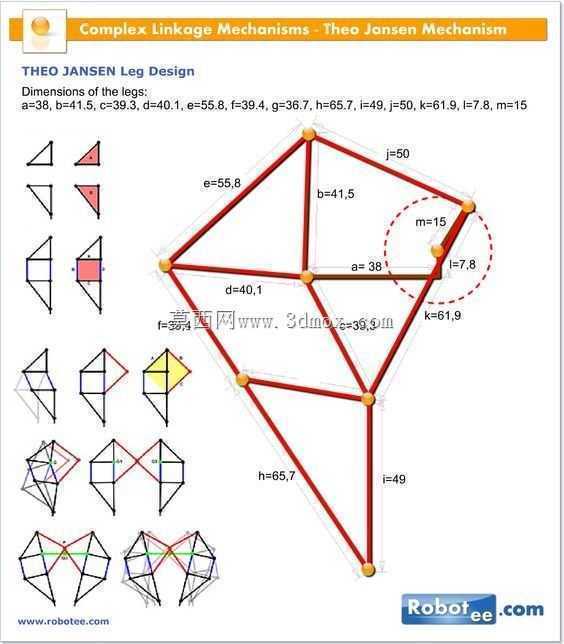

　　设计思路上，这套结构没有采用常规的曲柄滑块或者凸轮传动方案，而是基于Theo Jansen仿生连杆的运动学原理做参数化适配，针对绞盘牵引作业的受力特性调整了各段连杆的长度比例：将受力最大的主支撑连杆截面做了等强度优化，铰接点位置向受力中心偏移，降低牵引作业时连杆承受的弯曲力矩；将足端接触段的连杆做了角度调整，保证支撑阶段足端与地面的接触角度始终保持在摩擦系数最优的区间内，避免牵引时出现侧滑。建模过程中先通过运动学仿真反复迭代各连杆的铰接点位，确认足端轨迹无卡顿、无死点，各铰接点的转动角度在常规销轴的允许摆角范围内，不会出现连杆干涉或者销轴别劲的问题，之后再对每根连杆做静力学校核，根据受力大小匹配对应的杆体截面尺寸，在保证整体结构刚度的前提下尽可能降低冗余重量，减少运动过程中的惯性冲击。

　　从安装边界与外形尺寸来看，整套机构的动力输入轴为单根固定铰轴，安装时仅需要将输入轴端与驱动源（手动摇柄、低速电机、风力叶轮均可）做同轴固定，机构整体的外接安装面为底部支撑框架的四个固定点位，可直接通过螺栓固定在设备底盘或者绞盘基座上，不需要额外做复杂的定位工装。单组机构的横向宽度较窄，多组并联使用时可通过同步连杆连接输入轴，实现多足步态的同步协调，适配不同负载等级的牵引或者行走需求。机构运动过程中所有连杆的外轮廓运动包络都经过提前校核，不会超出安装基座的边界范围，周边预留10mm的安全间隙即可满足安装要求，不会出现运动过程中刮碰周边管线或者结构件的问题。在绞盘配套使用场景下，该机构可直接集成在绞盘的底座下方，作为绞盘的移动支撑单元，牵引作业时可通过锁止机构固定铰接点，保证绞盘作业时的整体稳定性，转场时解锁锁止机构即可通过人力或者小功率驱动源带动机构行走，不需要额外配置吊装或者转运设备，大幅提升户外绞盘作业的转场效率。

　　需要注意的是，这套机构的铰接销轴需要配置对应的耐磨衬套，因为长期往复摆动过程中销轴与连杆孔的摩擦是主要的磨损点，衬套磨损后仅需要更换衬套即可，不需要更换整根连杆，可进一步降低长期使用的维护成本。足端位置可根据使用场景更换不同的接触端头，在松软地面使用时可更换大接触面积的支撑垫，降低接地比压；在硬化路面使用时可更换防滑橡胶垫，提升牵引作业时的抓地力，整套结构的拓展适配性极强，可根据不同的作业场景灵活调整配套附件，不需要改动核心连杆的参数与结构。
