椭圆齿轮传动件三维结构设计

　　在轻工包装、计量输送这类需要非匀速传动匹配工艺节拍的设备里，椭圆齿轮的应用场景非常明确，它不像常规圆柱齿轮那样输出恒定转速比，而是能在单圈传动周期内实现预设的变速规律，刚好匹配灌装计量、物料间歇推送这类需要周期性变速的工位需求。做这个椭圆齿轮的结构设计时，首先要明确的是传动比变化曲线和安装中心距的边界约束，常规圆柱齿轮的节圆是固定直径的圆，而椭圆齿轮的节曲线是符合椭圆方程的闭合曲线，设计时要先确定椭圆的长半轴、短半轴参数，保证一对啮合的椭圆齿轮在整个转动周期内，节曲线始终保持纯滚动无滑动，不会出现传动卡滞或者侧隙突变的问题。

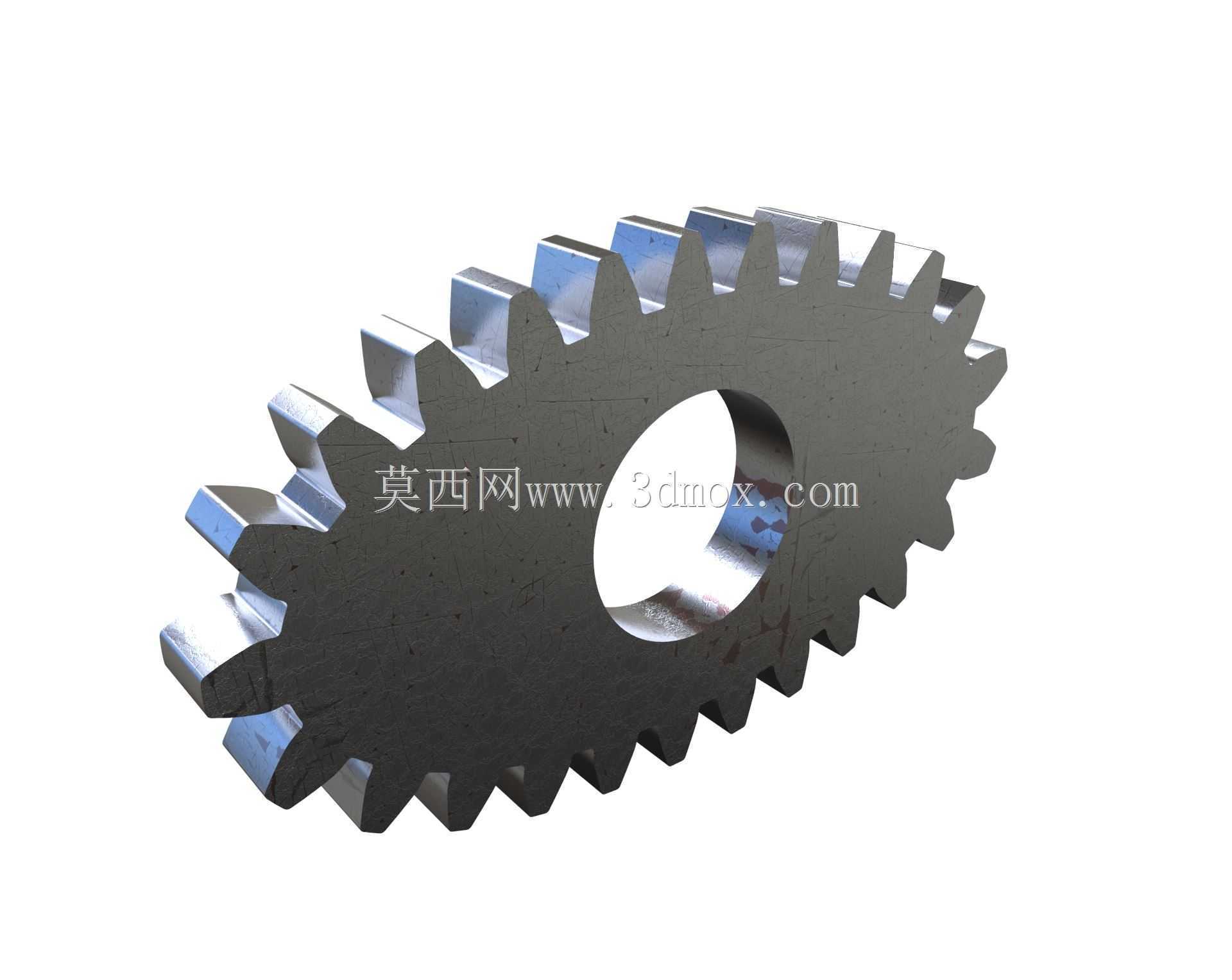

　　从功能特性来看，这个椭圆齿轮的中心设置了标准安装通孔，孔壁做了公差适配设计，能和对应直径的传动轴形成过渡配合，传递扭矩时可以通过键槽或者顶丝实现周向固定，避免运转过程中出现相对滑移。齿形部分采用的是和常规渐开线圆柱齿轮兼容的齿廓参数，只是沿着椭圆节曲线做了均匀排布，设计时要逐齿校验齿顶不发生干涉、齿根有足够的弯曲强度，因为在椭圆长轴端点位置，两轮的啮合中心距瞬时最大，齿侧间隙会出现峰值，而短轴端点位置中心距最小，容易出现齿顶碰擦的问题，建模时需要逐段调整齿向和齿厚的补偿量，保证整个啮合行程内传动平稳，没有冲击异响。

　　实际选型应用时，要注意这个椭圆齿轮的安装边界，它的最大外廓尺寸出现在长轴方向的齿顶位置，设计安装腔体时要预留足够的径向间隙，避免齿轮转动到长轴竖直位置时和腔体内壁发生刮碰。轴向尺寸方面，齿宽的设计要匹配传递的额定扭矩，齿宽过大会增加加工难度和啮合时的轴向偏载风险，齿宽过小则会导致齿面接触应力超标，长期运转出现过早磨损。和常规圆柱齿轮不同，椭圆齿轮的动平衡校验要求更高，因为质心不在回转中心上，高速运转时会产生周期性的离心振动，所以建模阶段就要提前规划减重孔的位置，在保证轮齿强度的前提下，尽量让齿轮的质心落在回转轴线上，降低设备运转时的振动噪音。

　　在建模逻辑上，首先要绘制出符合传动要求的椭圆节曲线，根据选定的模数、齿数计算出每个轮齿在节曲线上的排布位置，每个齿的对称线都要垂直于对应位置节曲线的法线方向，不能直接套用圆柱齿轮的环形阵列逻辑，否则会出现齿向偏斜、啮合错位的问题。齿根过渡圆角要做统一的圆弧处理，避免应力集中导致的轮齿断裂，中心安装孔的端面要做倒角处理，方便装配时轴的导入，也能去除加工毛刺避免划伤装配人员。这类非圆齿轮多用于流量计量仪表、周期性变速进给机构里，比如粘稠物料的灌装设备，利用椭圆齿轮转动时腔室容积的周期性变化实现精准计量，相比普通圆柱齿轮组成的变速机构，椭圆齿轮单对就能实现变速传动，不需要搭配多组齿轮组，能大幅缩小传动机构的整体体积，减少传动链的累计间隙，提升机构的传动精度。

　　设计时还要考虑加工工艺的可行性，这个椭圆齿轮的三维模型要能直接对接线切割或者滚齿加工的工艺路径，齿面的拔模斜度、加工余量都要在建模时提前预留，避免后续加工时出现刀具干涉。安装孔的公差要根据配合轴的公差等级做匹配，如果是用于精密计量场景，孔的圆柱度公差要控制在合理范围内，保证齿轮运转时的径向跳动量符合要求，否则会导致计量误差超出允许范围。齿面的粗糙度要求也要根据应用场景调整，高速传动场景下齿面粗糙度要更低，减少运转时的摩擦损耗，低速重载场景下可以适当放宽粗糙度要求，降低加工成本。
