蜗轮蜗杆配合直齿圆柱齿轮排挡传动结构

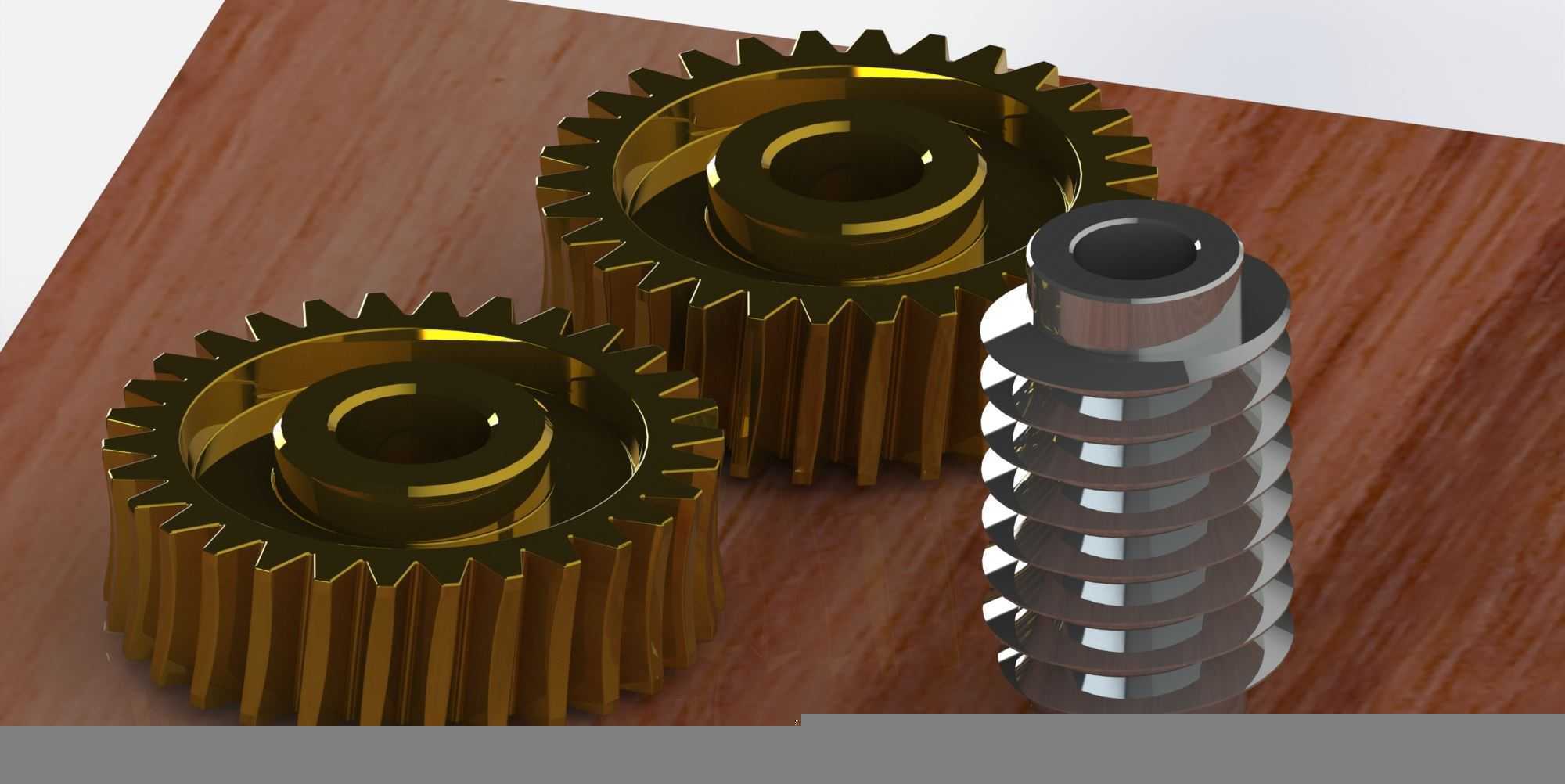

　　这套传动结构核心由两个参数一致的直齿圆柱齿轮与单头圆柱蜗杆组成，主要适配小型手动换挡机构的动力传递与速比切换场景，常见于小型台式设备、轻工机械的手动调速单元，以及部分教学演示用传动实训台架。从实际装配逻辑来看，两个直齿圆柱齿轮采用相同模数、齿顶圆直径与齿宽设计，安装时保持标准中心距，齿侧间隙控制在0.1-0.15mm区间，既保证啮合传动时无卡滞，也避免反向间隙过大导致的换挡虚位。蜗杆采用单头渐开线齿形，与其中一个直齿轮形成蜗轮蜗杆啮合副，可实现大减速比的动力输入，同时利用蜗轮蜗杆副的自锁特性，在排挡挂入对应挡位后避免动力反拖导致的挡位跳脱，这也是手动排挡结构中常用的防脱挡设计思路。

　　从设计细节来看，两个直齿轮的轮毂部分做了等直径的凸台设计，凸台高度与对应安装轴承的内圈宽度匹配，装配时轴承内圈与凸台端面贴合，可实现轴向定位，无需额外加装轴套调整间隙，减少装配时的零件数量与调整工序。齿轮的中心孔采用标准公差带设计，与传动轴采用过渡配合，键槽位置统一设置在齿槽对应的径向方位，保证装配时齿轮的周向定位精度，避免啮合时出现齿向偏载。蜗杆部分采用阶梯轴结构，两端轴颈直径一致，适配同规格的滑动轴承或深沟球轴承，蜗杆的齿部长度覆盖整个齿轮的啮合行程，保证换挡过程中齿轮沿轴向滑动时，始终能与蜗杆保持有效啮合，不会出现脱啮情况。

　　在安装边界上，整套传动组件的安装基面为水平布置的安装板，两个直齿轮的安装轴孔中心距严格按照齿轮模数与齿数计算的标准中心距加工，位置度公差控制在0.02mm以内，避免中心距偏差导致的啮合异响或齿面磨损加剧。蜗杆的安装轴线与对应啮合齿轮的轴线空间垂直，中心高与齿轮的分度圆半径匹配，保证啮合接触斑点位于齿面中部，接触面积沿齿高方向不小于40%，沿齿长方向不小于50%，满足长期运转的载荷分布要求。排挡操作时，其中一个直齿轮可沿轴向滑动，通过滑动改变与另一个直齿轮的啮合状态，同时保持与蜗杆的持续啮合，实现不同速比的动力输出切换，滑动行程控制在略大于一个齿宽的距离，避免行程过大导致的结构冗余，也防止行程不足出现打齿问题。

　　从实际使用场景的功能特性来看，这套结构兼顾了蜗轮蜗杆副的大减速比、自锁特性，以及圆柱直齿轮传动效率高、换挡顺畅的优势，在低速轻载的手动排挡场景下，既可以通过蜗杆端输入动力实现大扭矩减速输出，也可以通过直齿轮之间的啮合切换，实现不同挡位的转速输出切换。齿面的加工精度等级取8级，可满足手动操作场景下的传动平稳性要求，无需过高的加工精度带来的成本上升，齿轮与蜗杆的材料可选45号钢调质处理，齿面高频淬火硬度达到HRC40-45，兼顾耐磨性与加工成本，适合小批量设备的配套使用。在装配调试时，需要先固定蜗杆的安装位置，调整轴向间隙至0.05-0.1mm，再装配两个直齿轮，通过调整轴端的挡圈位置控制齿轮的轴向窜动量，保证滑动换挡时无卡滞，啮合时无明显侧隙，最后手动转动蜗杆输入端，检查各挡位下的传动是否顺畅，有无异响或卡滞点，确保整套机构的运行可靠性。
