摩托车维修用可移动剪式升降台架结构

　　在两轮车辆售后维保、改装工坊的日常作业场景里，这类小型可移动升降台是解决大重量整车抬升作业的核心工装，尤其适配巡航类重型摩托车、大排量两轮机车的底盘检修、轮胎更换、传动系统维护等需要将整车抬离地面的作业需求，区别于固定式汽修举升机，这类小型台架不需要做地面预埋固定，可在车间内灵活转场，适配不同工位的作业排布需求，也能满足个人改装玩家车库内的小空间作业使用。

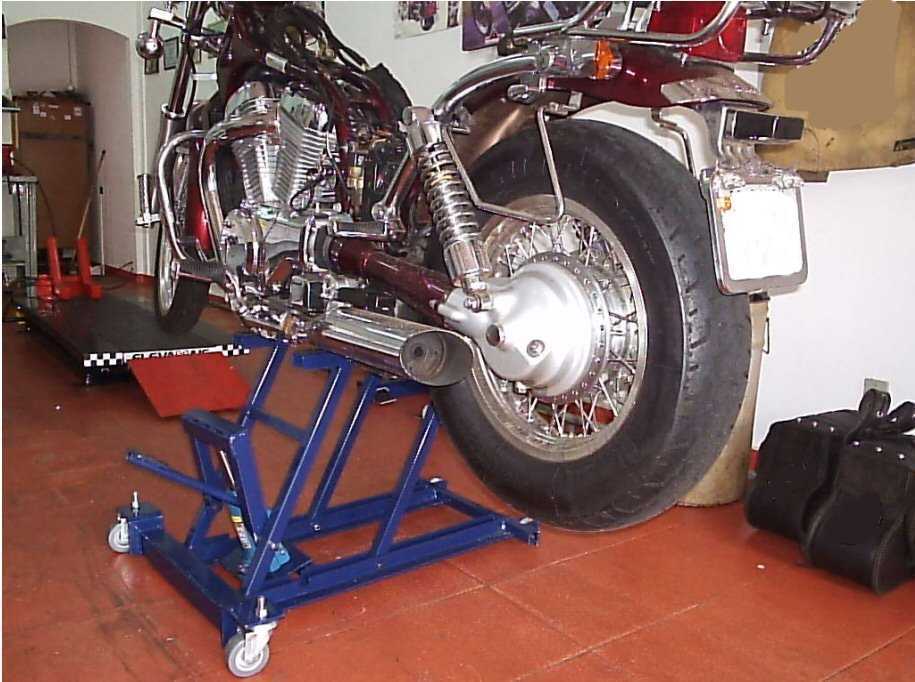

　　从实际作业用途来看，该台架的核心作用是通过抬升机构将两轮车辆整体抬升至适合人工操作的高度，避免维修人员长期蹲姿、俯身作业造成的疲劳，同时让车辆底盘、后轮悬挂、排气段等低位部件完全暴露在操作视野内，方便开展螺栓紧固、部件更换、油污清理等作业。台架底部配置的脚轮结构，在非承重状态下可以轻松推动整台设备连带其上固定的车辆转移位置，承重状态下脚轮受力回缩或通过锁止结构固定，保证台架与地面的接触稳定性，避免作业过程中出现滑移、侧倾风险。

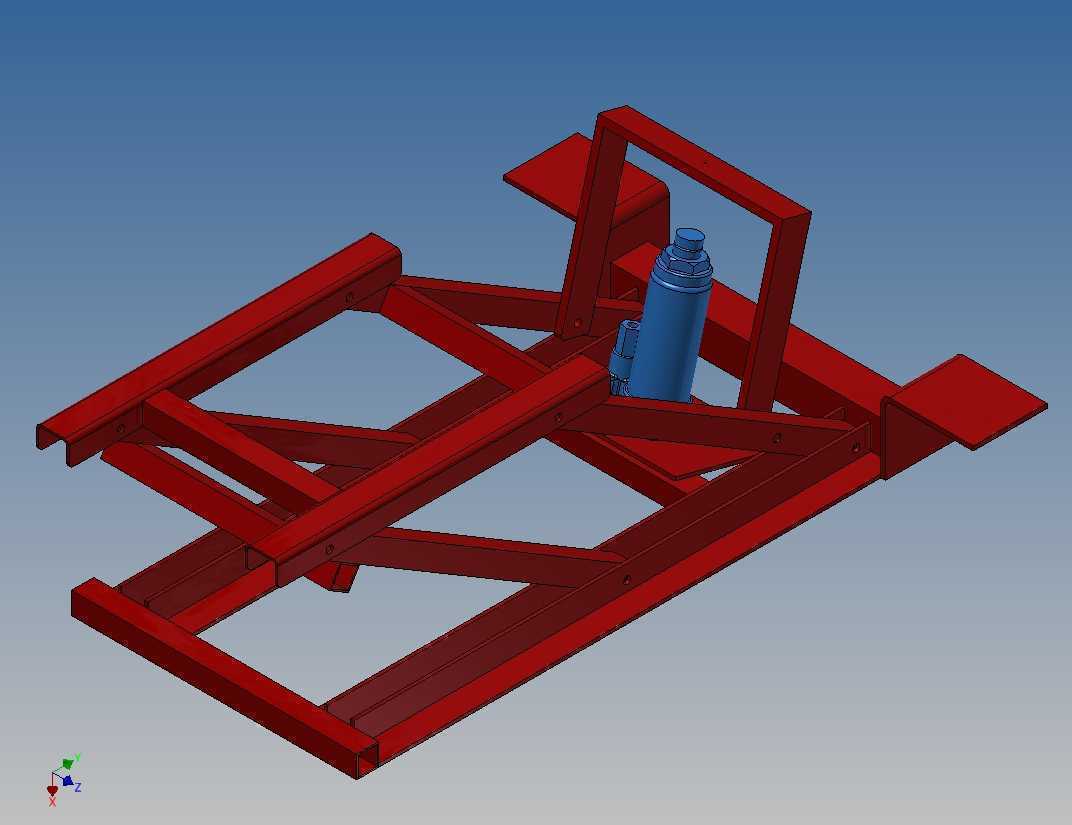

　　功能特性层面，该台架采用剪式连杆结构作为承载传力主体，配合手动液压驱动的千斤顶作为动力输出单元，剪式结构的多连杆铰接点均匀分散承载载荷，避免单点受力过大造成结构变形，台架的顶部支撑面做了适配摩托车车架底部的轮廓处理，接触位置可加装橡胶缓冲垫，避免刚性接触刮花车辆漆面或磕伤车架管材。台架的底座采用方形框架焊接结构，四个角点位置设置了脚轮安装位，同时预留了千斤顶的固定安装孔位，千斤顶通过螺栓刚性固定在底座框架上，避免顶升过程中千斤顶出现移位、滑脱的安全隐患。

　　设计思路上，整个结构优先控制加工与制造成本，所有连杆、底座框架均采用标准矩形钢管焊接成型，铰接点位置没有采用定制的精加工销轴，而是选用高强度标准螺栓作为铰接销轴，既满足铰接转动的功能需求，又大幅降低了定制加工的成本，后期维护更换也更加便捷。前部的辅助滚轮采用超高分子量聚乙烯材质加工，这种材料自润滑性好、耐磨性能优异，不需要额外加装润滑结构就能长期顺畅转动，同时材质硬度低于地面环氧地坪，不会在推动过程中刮伤车间地面。后轮位置的支撑采用搁板脚轮结构，在台架降下状态下可以辅助承托车辆后轮，方便车辆在台架上的对位调整，顶升过程中搁板随台架同步抬升，不会干涉后轮的拆卸作业。

　　外形尺寸与安装边界方面，台架的整体宽度控制在600毫米以内，长度适配常规重型摩托车的轴距范围，最低降下高度不超过120毫米，方便摩托车直接推上台架支撑面，最大顶升高度可达到400毫米，完全满足常规维修作业的操作高度需求。底座框架的方形底座尺寸为800毫米见方，四个支撑脚在承重状态下完全接触地面，支撑范围覆盖摩托车整车的重心投影区域，即使车辆在台架上出现小幅重心偏移，也不会发生侧翻风险。所有铰接螺栓的安装位置都预留了足够的扳手操作空间，后期紧固、拆卸维护时不需要特殊工装，用常规开口扳手、套筒工具即可完成操作。台架的整体焊接结构均采用满焊处理，焊后做打磨除锈与喷塑涂装，提升设备的抗锈蚀能力，适配车间内多油污、多潮湿的使用环境，延长设备的整体使用寿命。在实际建模过程中，所有零件的装配间隙都按照常规机械加工的公差范围预留，铰接位置的转动间隙控制在0.5毫米以内，既保证连杆转动顺畅，又不会因为间隙过大造成台架顶升过程中出现晃动，保证作业过程的结构稳定性。
