木质结构三轮平板转向搬运小车

　　这款三轮平板载具的设计，最初是针对车间内小批量轻型物料的短距离转运需求做的方案，区别于常规金属焊接的手推车，整体承载平台采用层压木质板材加工，在满足150kg以内静载承重的前提下，大幅降低了载具自身重量，单人即可轻松挪动整台空车，适配仓储分拣、工位间物料周转、教学实训场景下的轻型物件转运需求，尤其适合对地面防刮要求较高的环氧地坪车间、实验室场地，木质底板不会像金属板面那样磕碰划伤工件表面，也不会在拖动时产生尖锐的金属摩擦噪音。

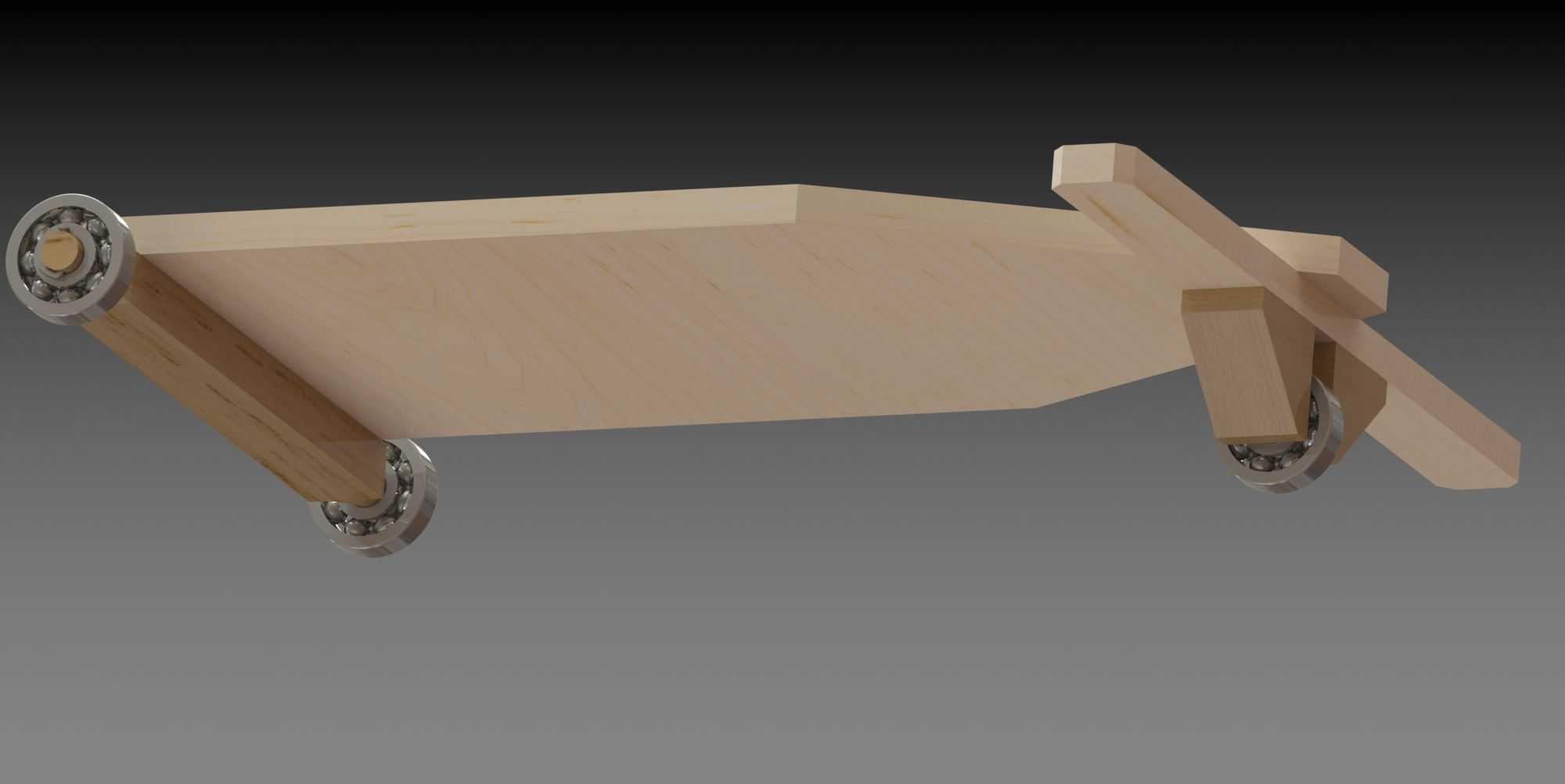

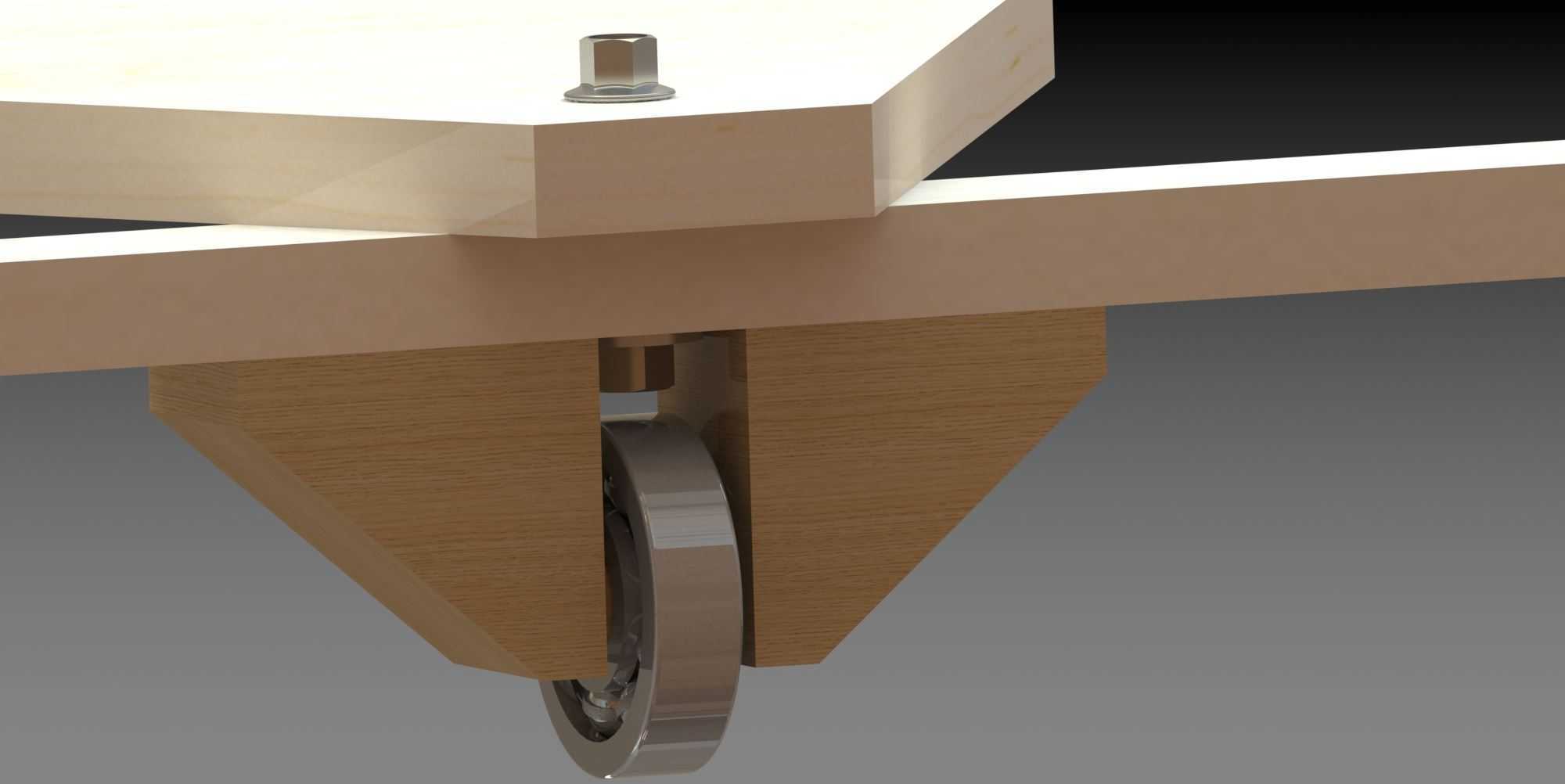

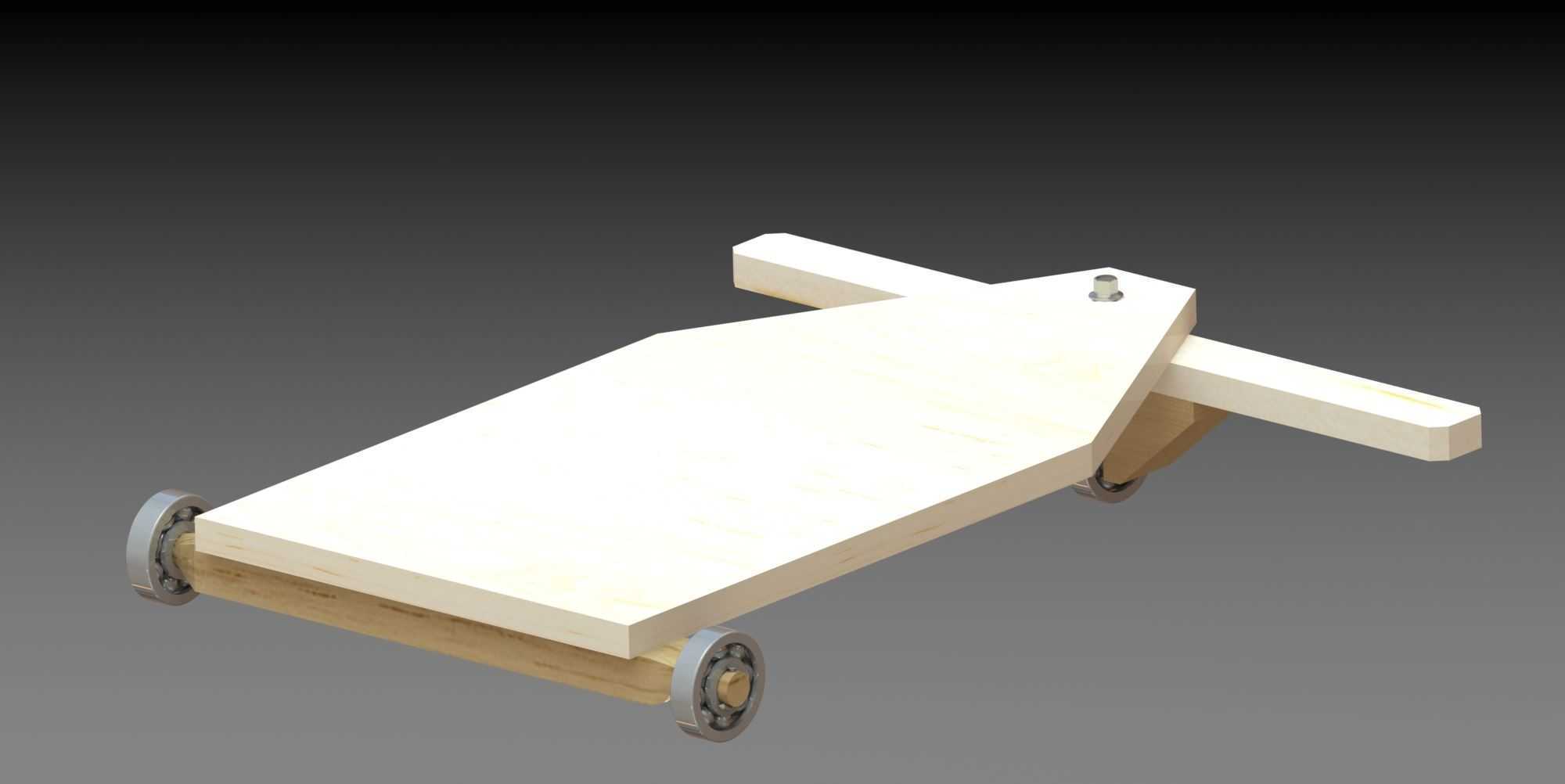

　　从结构布局来看，载具采用前单轮转向、后双轮承重的三轮布局，前端的转向轮通过木质摆臂与承载平台前端的枢轴连接，枢轴位置采用金属螺栓做铰接点，既保留了木质结构的轻量化优势，又通过金属紧固件解决了木质构件铰接位置易磨损的问题，转向摆臂延伸出平台前端形成操作杆，操作人员无需弯腰即可通过扳动摆臂控制行进方向，转向角度最大可达到左右各45度，最小转弯半径仅为0.8米，在狭窄的货架通道、工位间隙内可以灵活转向调头，比常规四轮手推车的空间适配性更强。

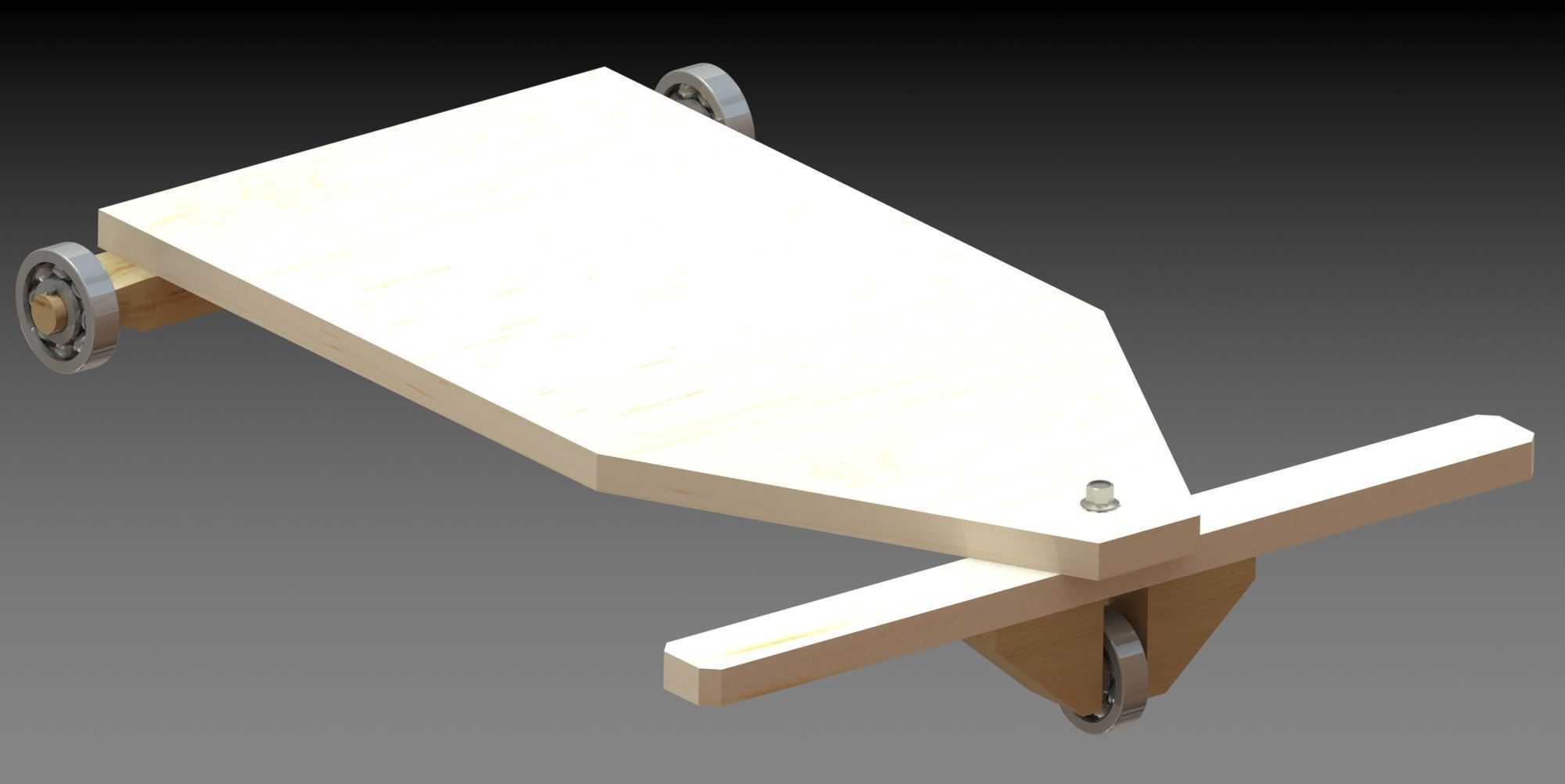

　　承载平台的外形做了切角优化，前端收窄为尖形结构，既减少了转向时平台边缘与周边障碍物的剐蹭概率，也让整体重心更靠近后轮组的承重轴线，避免装载时前端过重导致转向轮负载过大、转向费力的问题。平台板材厚度选取20mm的多层实木板，边缘做倒圆角处理，没有尖锐棱角，防止操作人员磕碰受伤；三个行走轮均采用带轴承的橡胶静音脚轮，后轮为定向脚轮，通过木质支架固定在平台后端两侧，轮轴位置加装金属衬套，分散木质构件的局部受力，避免长期承重导致板材开裂；前端转向轮为万向活动结构，与转向摆臂刚性连接，转向时轮组随摆臂同步转动，没有多余的传动间隙，操控指向性更直接。

　　设计过程中优先考虑了构件的易加工性，所有木质构件均可以通过常规的锯切、钻孔设备完成加工，不需要复杂的钣金折弯、焊接工序，加工门槛低，甚至实训场景下学员可以自行完成组装调试；金属紧固件全部采用标准件，没有定制异形零件，后期维护更换配件成本极低。安装边界方面，整车载具的总长度控制在1.2米，宽度0.6米，平台离地高度为0.15米，装载货物时的重心高度不超过0.3米，行进过程中不易发生侧翻；转向枢轴的安装位置距离平台前端边缘0.1米，预留了足够的摆臂活动空间，转向时摆臂不会与平台底面发生干涉；后轮的安装位置距离平台后端边缘0.08米，轮组外侧与平台侧面齐平，不会突出平台轮廓，避免通行时轮组剐蹭通道两侧的物体。

　　实际使用场景中，这款载具可以用来转运纸箱包装的零配件、木质工件、塑料型材等轻型物料，在实训教学场景下也可以作为机械结构教学的演示载体，直观展示三轮转向机构的运动原理、承重结构的受力分布特点；相比金属手推车，木质结构的减震效果更好，转运易碎的轻型工件时，不需要额外铺垫缓冲垫就能降低路面颠簸带来的冲击。结构上没有复杂的锁止、制动机构，整体构造简单可靠，日常使用只需要定期检查铰接点的螺栓松紧、脚轮轴承的润滑情况即可，故障率极低，适合使用频率高、维护条件简单的场景。
