杯体注塑成型模具结构设计方案

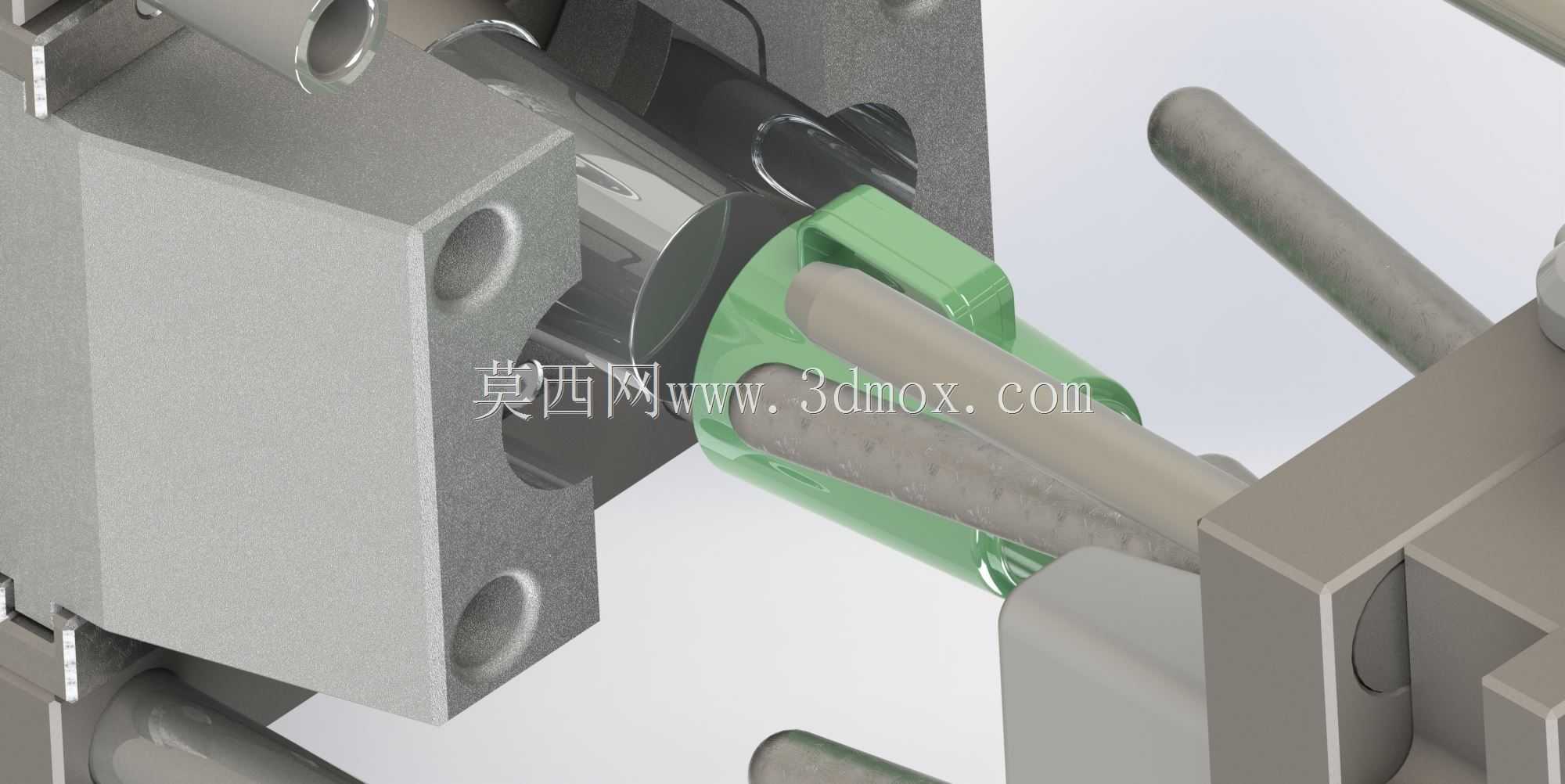

　　日常饮用场景中随处可见的塑料杯，其批量生产的核心载体就是这套针对杯体结构开发的注塑成型模具，这类模具在日用塑料制品加工领域应用极广，小到一次性饮水杯、大到大容量便携水杯，只要是热塑性塑料材质的中空杯类制品，都能通过适配调整模腔结构完成高效量产。这套模具的核心用途，就是将熔融状态的热塑性塑料通过高压注入闭合模腔，经冷却固化后得到尺寸统一、外观规整的杯体半成品，后续仅需去除浇口飞边即可进入包装环节，适配常见的卧式注塑机安装使用。

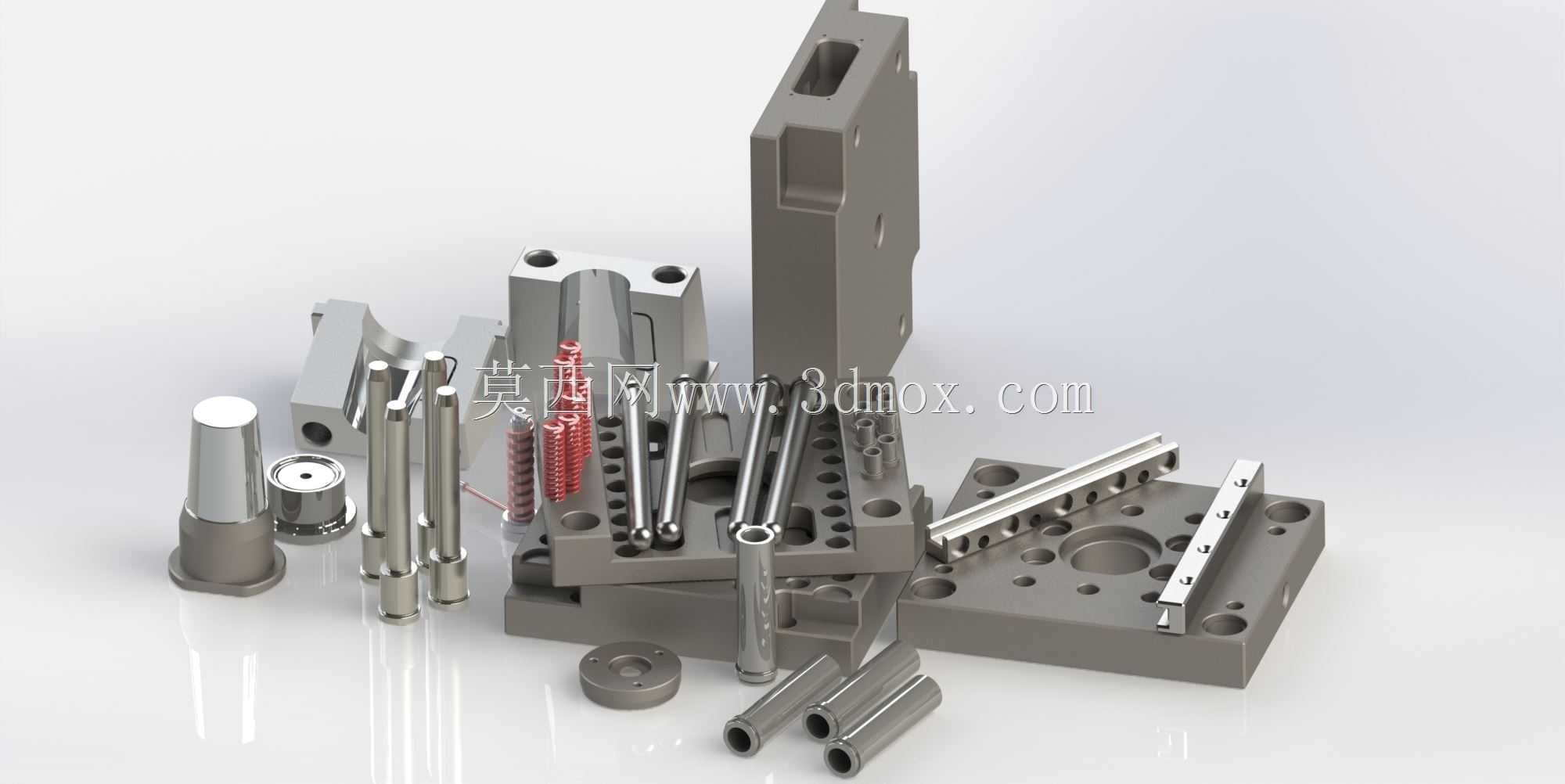

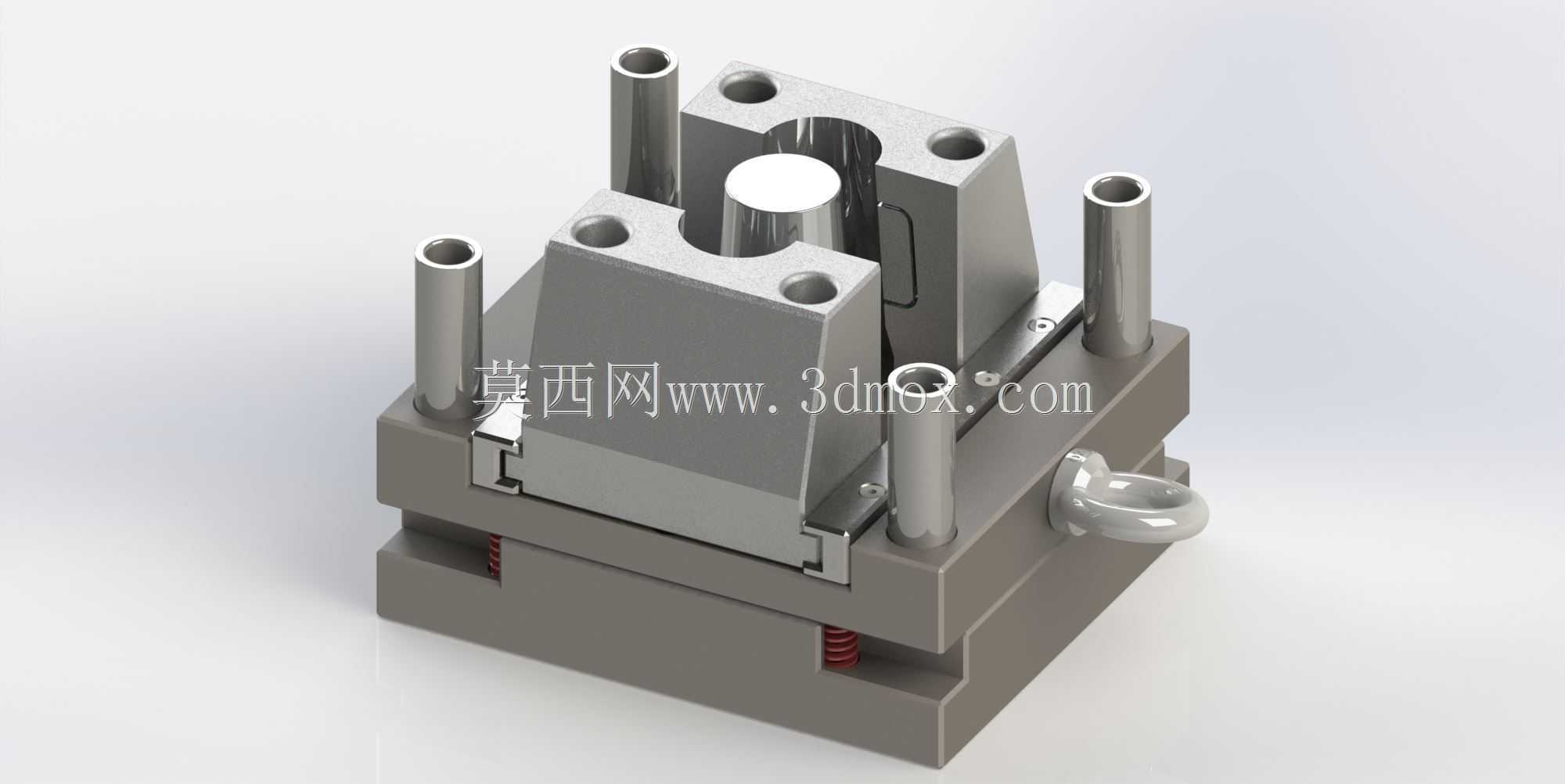

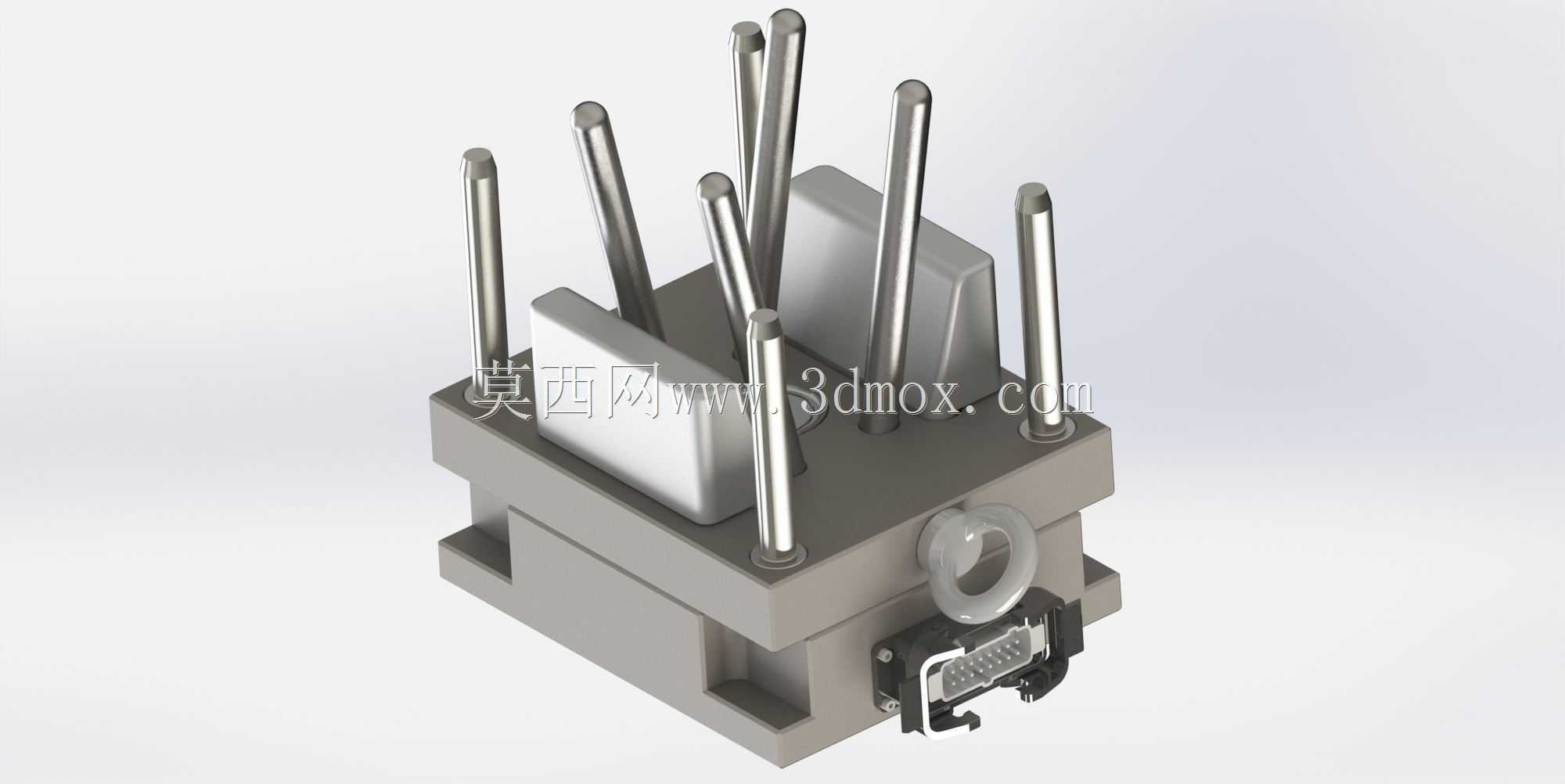

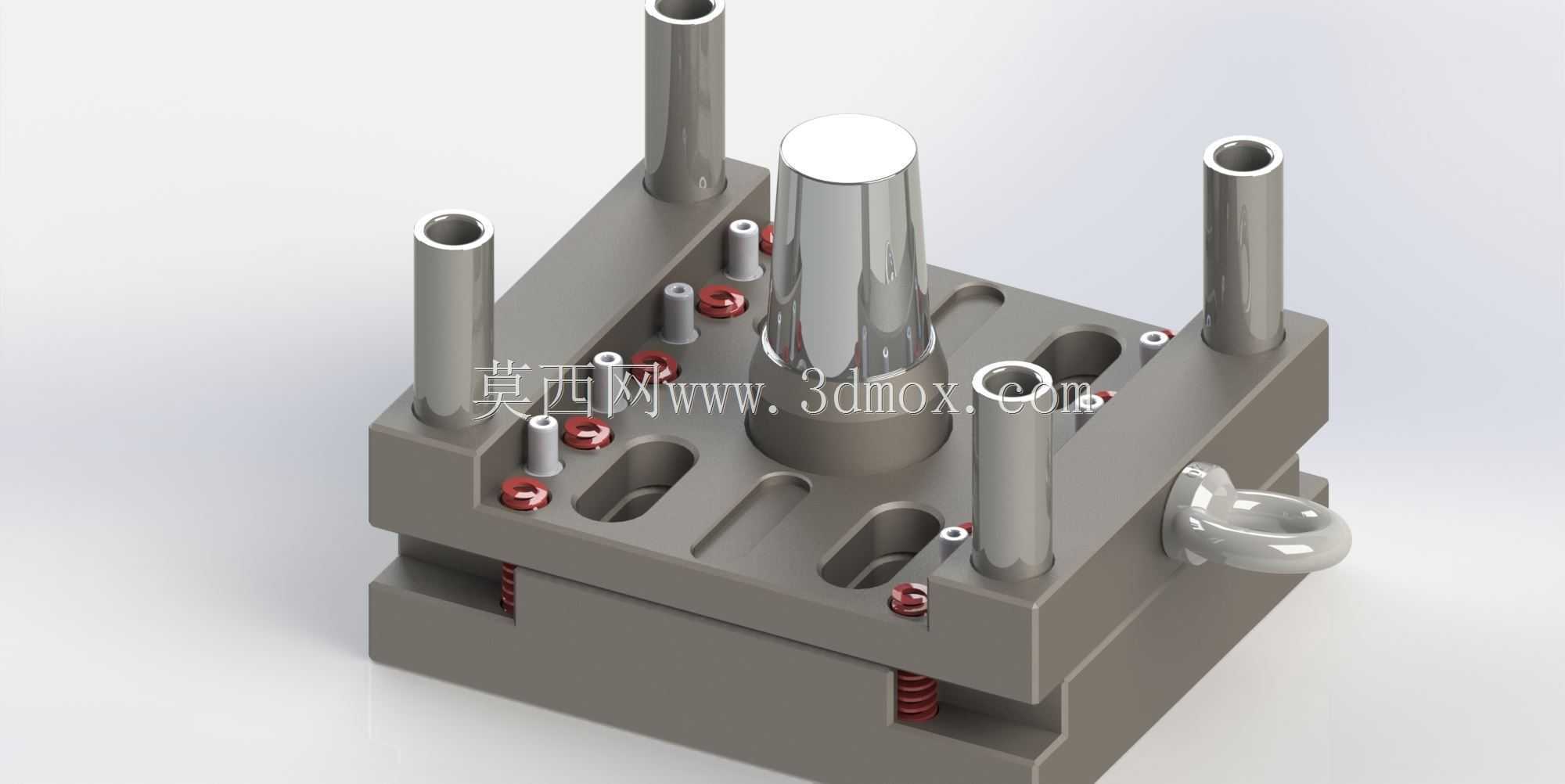

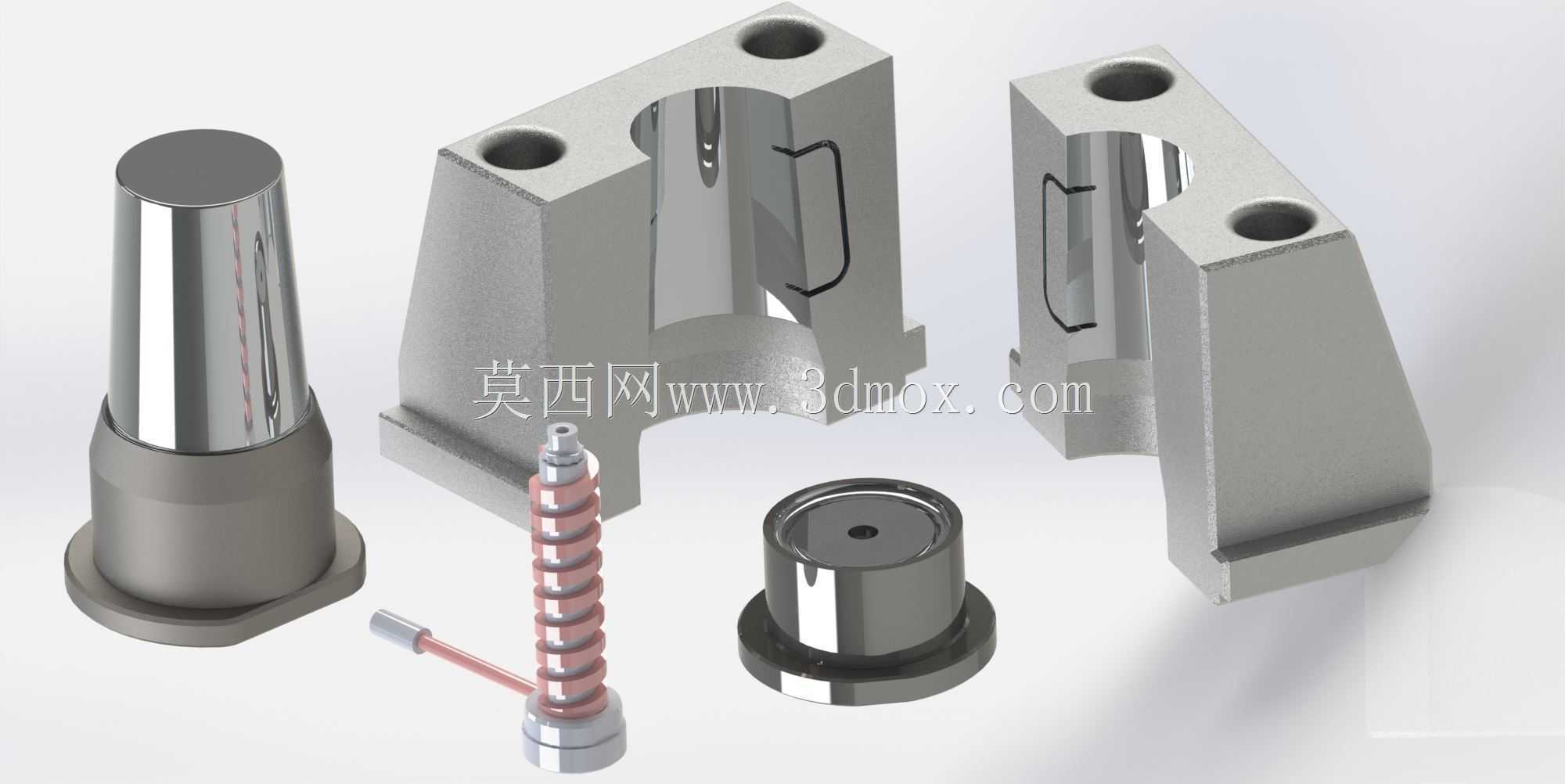

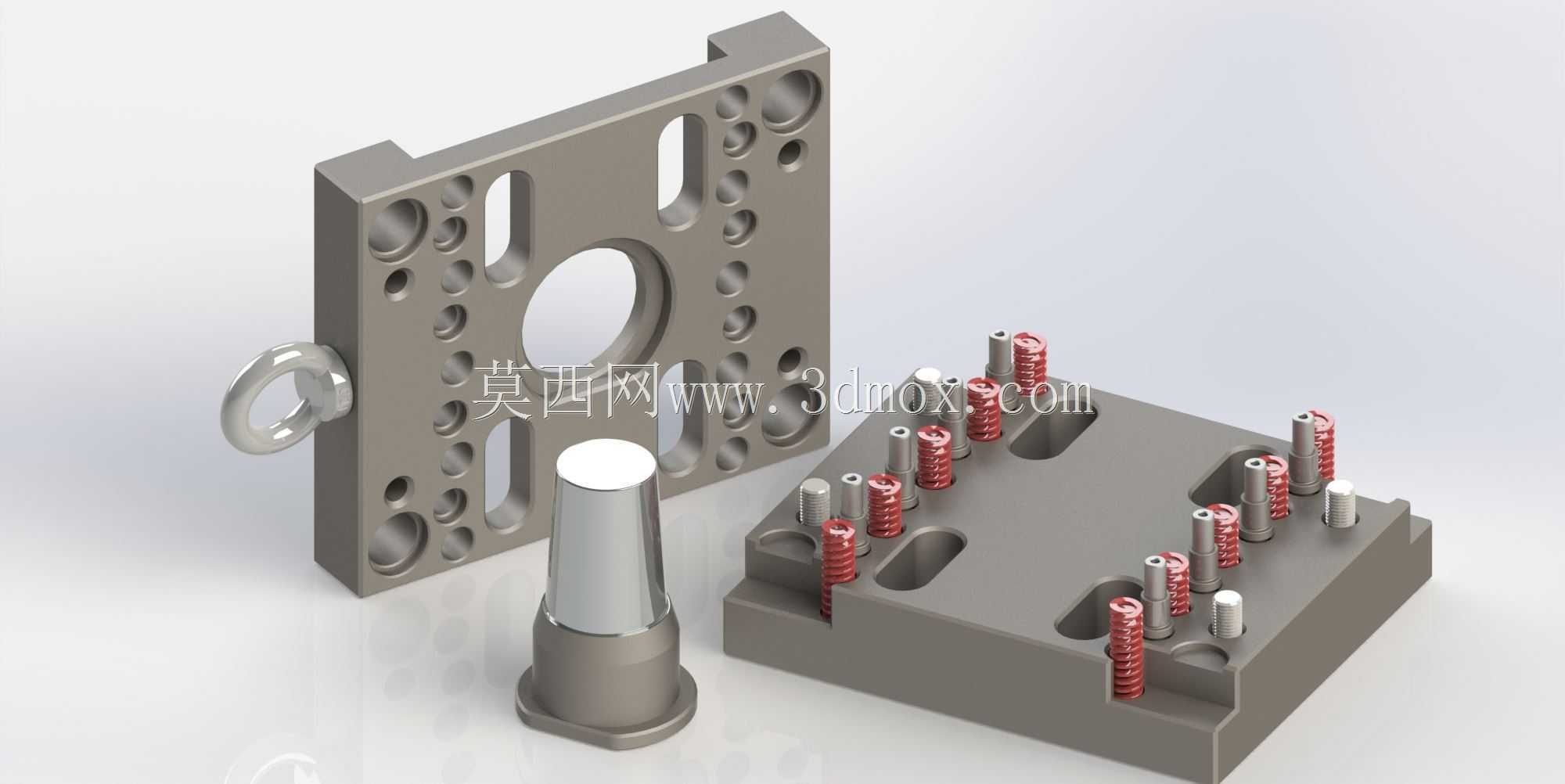

　　从结构设计逻辑来看，这套模具采用了两板模的基础架构，整体布局围绕杯体的深腔回转特性做了针对性优化。模架部分选用标准模坯做基础加工，上下模的合模导向依靠四根对称布置的导柱完成，导柱与导套的配合间隙控制在0.02mm以内，既保证合模过程中模腔不会出现错位偏移，也能承受注塑过程中熔融塑料产生的侧向胀型力，避免长期生产后出现导柱磨损、合模精度下降的问题。模腔部分直接加工在定模仁上，对应杯体的外表面做了镜面抛光处理，保证成型后的杯体外壁光滑无划痕，不需要额外做表面二次处理；动模仁部分则对应杯体的内型腔，考虑到杯体深度较大，动模仁的脱模斜度设置在1.5°，既不会影响杯体的壁厚均匀性，也能保证开模时制品能顺利留在动模侧，不会粘在定模腔里导致脱模失败。

　　浇注系统的设计直接影响成型效率和制品外观，这套模具采用侧浇口进料，浇口位置设置在杯体底部的边缘位置，熔融塑料从浇口进入模腔后能沿着杯壁均匀填充，避免出现填充不足、熔接痕明显的问题，同时浇口残留痕迹小，后续去除浇口后不会在杯体外观面留下明显瑕疵。冷却系统采用循环水路布置，定模侧和动模侧都设计了独立的冷却回路，水路距离模腔表面的距离控制在15-20mm，保证模腔各个位置的冷却速度均匀，不会因为局部冷却过快导致杯体出现内应力集中、后期使用中开裂变形的问题；水路的接头都设置在模具的非操作侧，避免安装时和注塑机的管路、拉杆产生干涉。

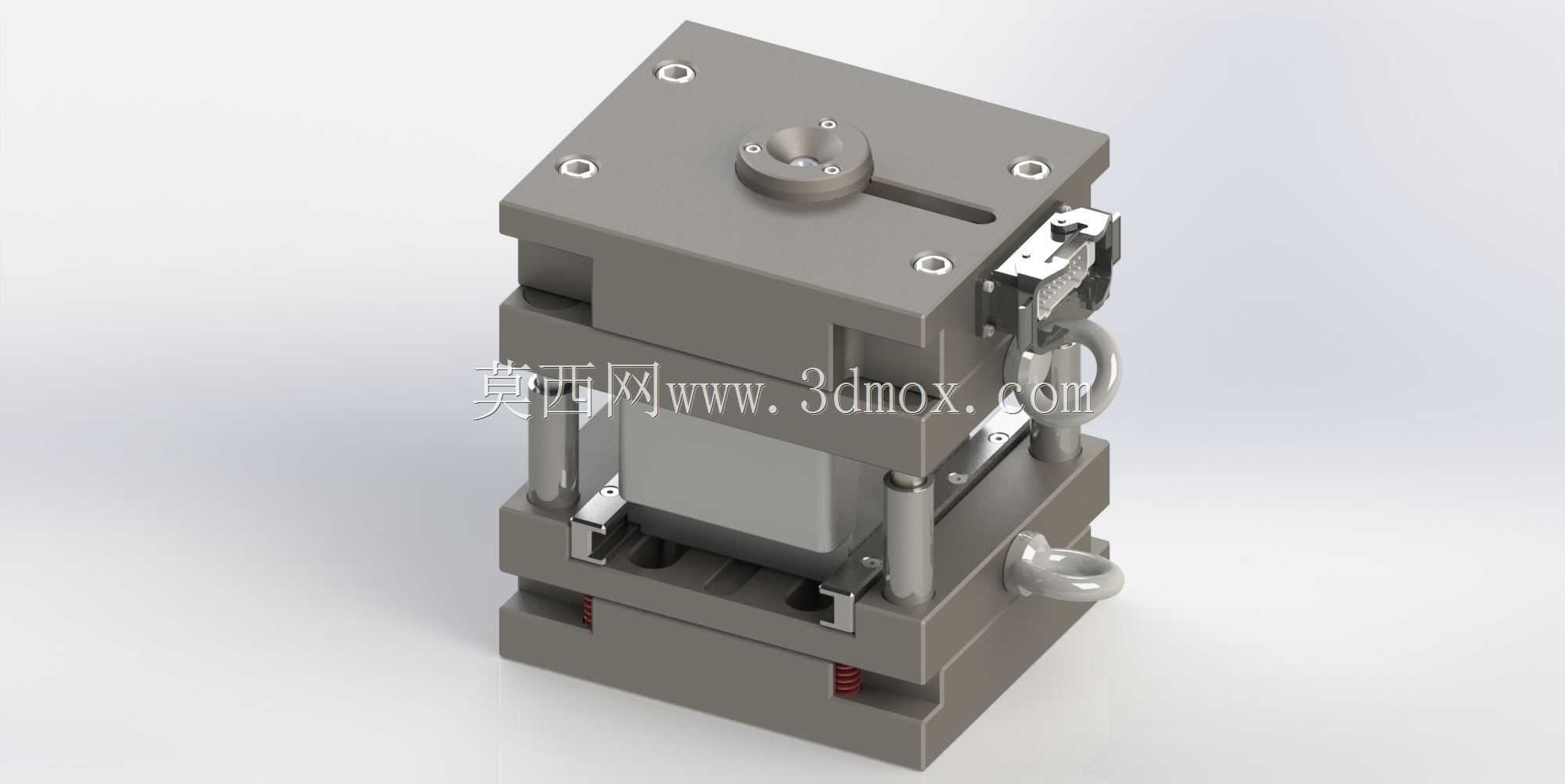

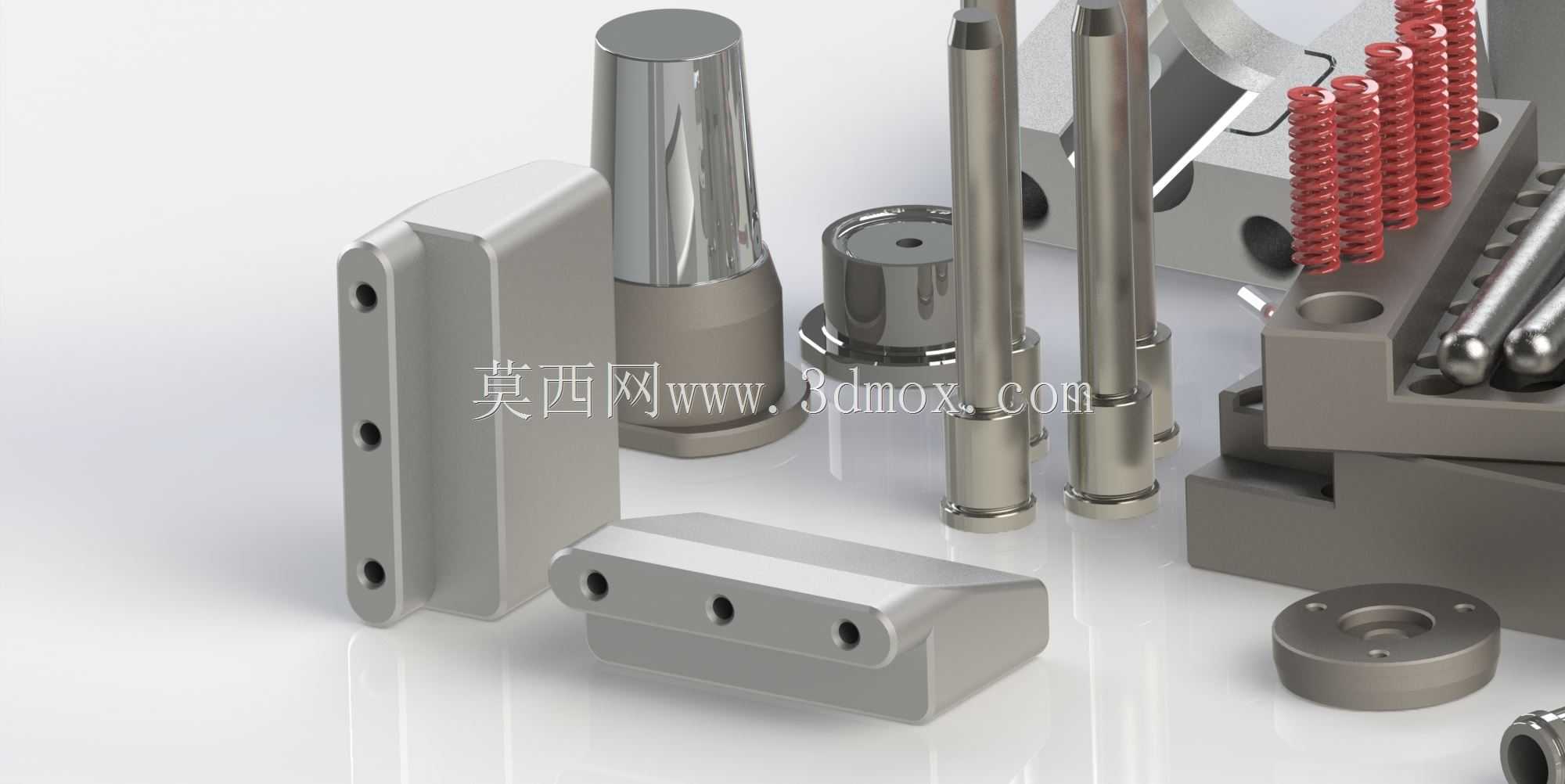

　　顶出机构采用顶杆顶出的方式，顶杆布置在杯体底部的加强筋位置和边缘位置，顶出时受力均匀，不会在杯体表面留下明显的顶出痕迹，同时动模侧还设置了复位杆，合模时复位杆先接触定模板，带动顶出机构回到初始位置，避免顶杆突出模腔表面导致合模时压坏模仁。模具上还设置了吊环孔，方便模具吊装转运和上机安装，模架底部的定位圈和注塑机的定位孔配合，保证模具浇口套和注塑机喷嘴的同轴度，避免注塑时出现溢料问题。

　　从安装边界来看，这套模具的整体外形尺寸适配200吨级的卧式注塑机，模架的长宽尺寸符合注塑机的拉杆间距要求，开模行程满足杯体深度加上顶出距离的需求，冷却水路、顶出孔的位置都和对应吨位注塑机的接口参数匹配，不需要额外做改装就能直接上机调试。实际生产过程中，这套模具的成型周期能控制在25秒左右，成型后的杯体壁厚均匀，边缘无飞边，尺寸精度能满足日用塑料制品的公差要求，适合大批量连续生产，长期生产过程中只需要定期检查导柱导套的润滑情况、冷却水路是否堵塞，就能保证稳定的成型质量。针对不同容量的杯体生产需求，只需要更换对应的模仁部分，模架部分可以通用，能有效降低多规格产品生产的模具投入成本。
