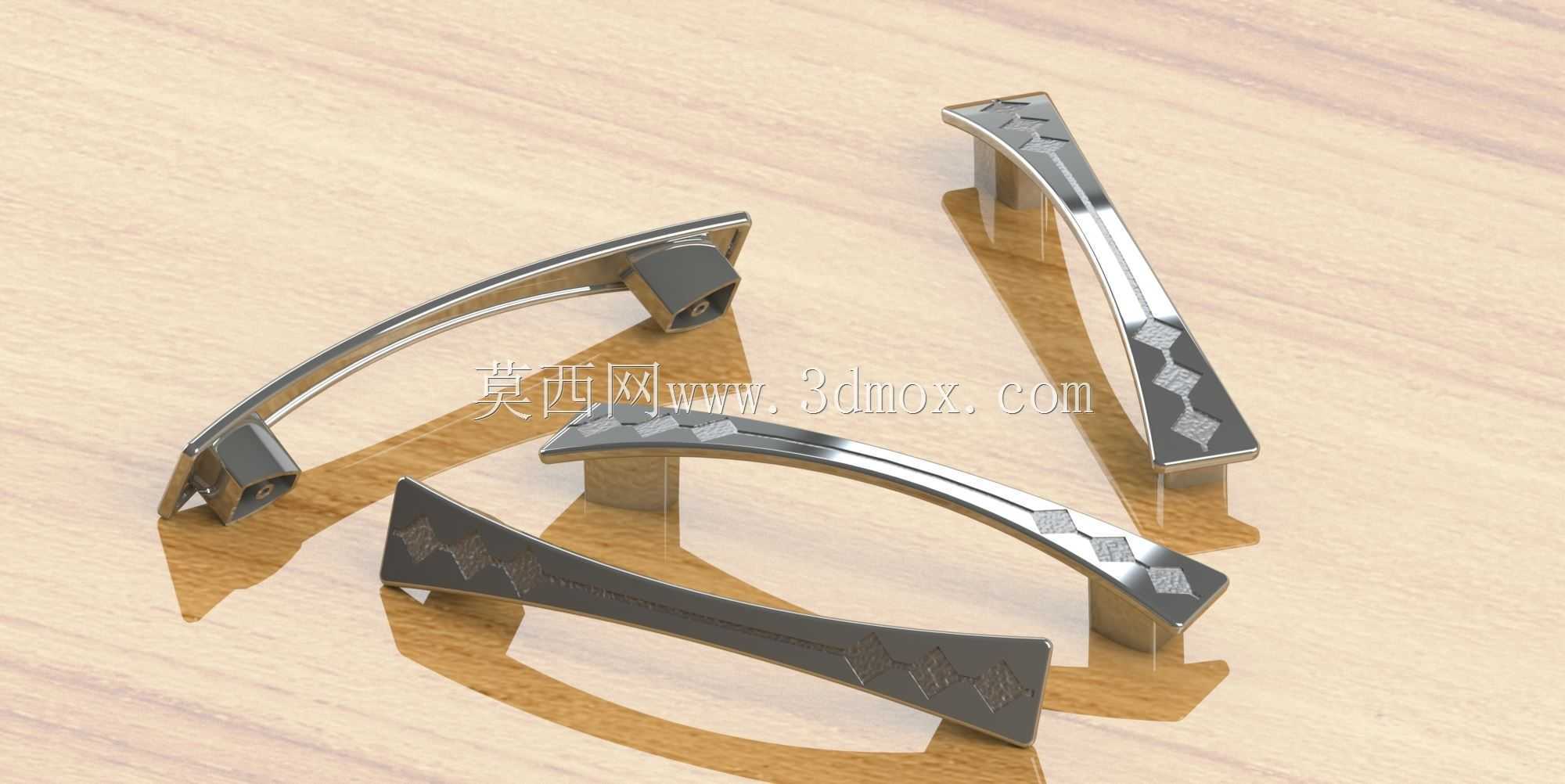

家具把手注塑成型模具结构设计

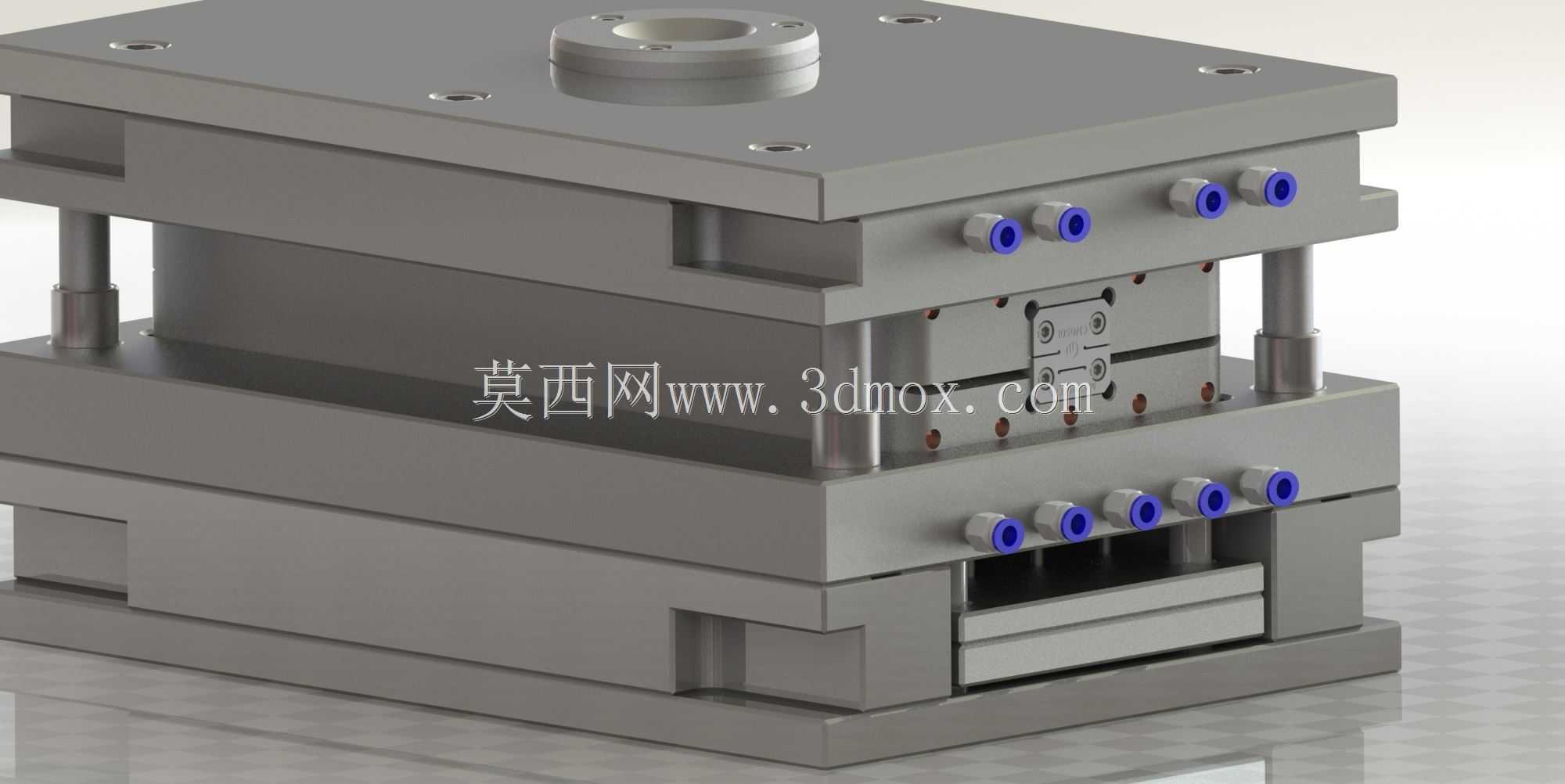

　　这套模具针对家具把手类塑料制件的批量注塑生产开发，适配卧式注塑机安装使用，核心服务于家具五金配件的量产场景，日常生产中可稳定完成ABS、PP等常用热塑性塑料的把手件成型作业，单模次可完成多件把手的同步注塑，匹配中小批量家具配件的生产节拍需求。从安装边界来看，模具整体采用标准模架叠层结构，上下安装平面的平行度控制在0.02mm以内，顶部定位圈与注塑机射嘴中心的同轴度公差严格控制在0.01mm范围，可直接适配常规吨位的卧式注塑机装夹，无需额外加工转接板；模具四周的导柱导套配合间隙控制在H7/h6精度，合模过程中可自动纠正前后模的位置偏差，避免出现错模导致的制件飞边问题。冷却回路采用分层布置设计，前后模仁区域均设置了独立的循环水通道，

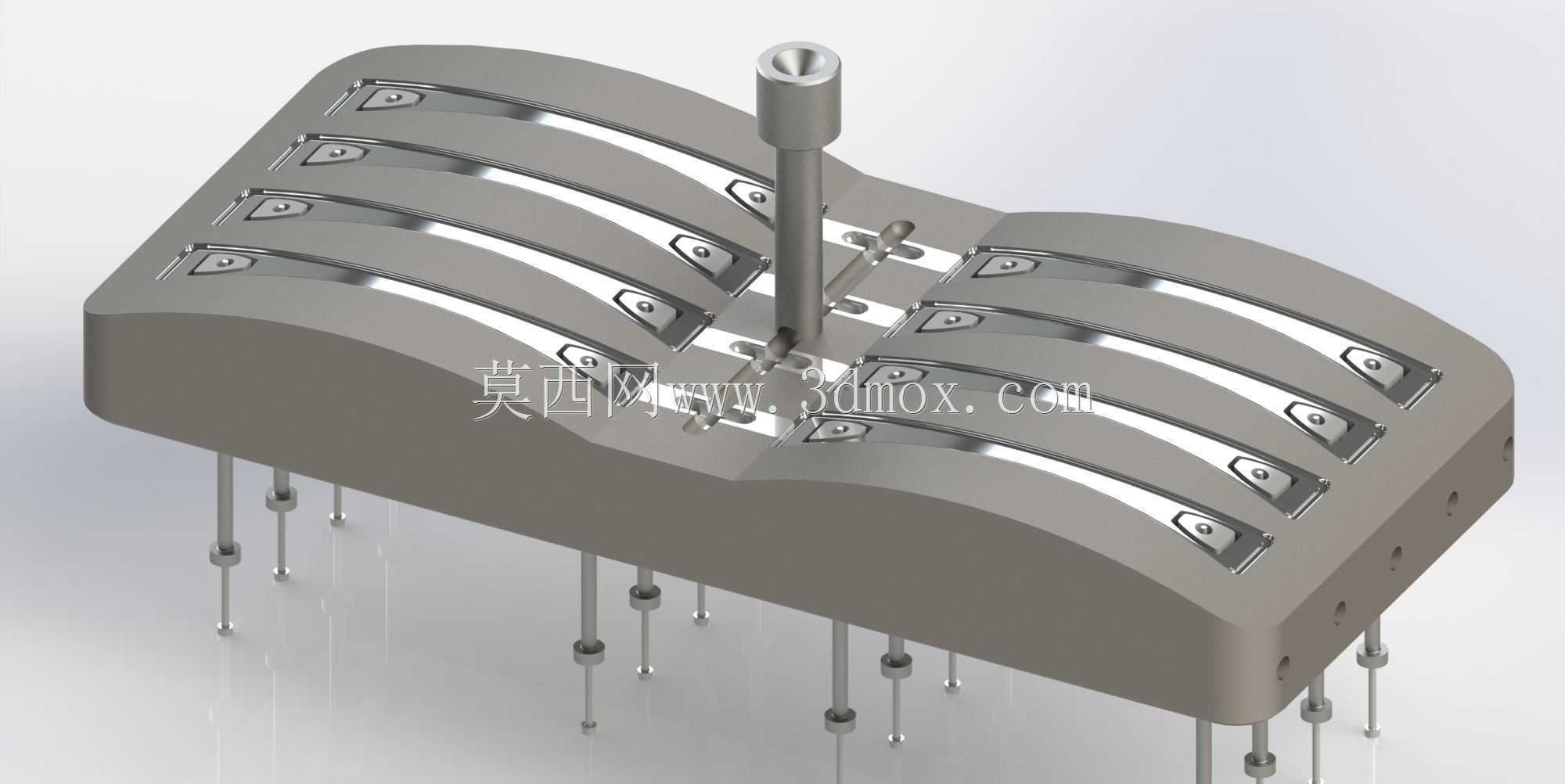

　　水嘴采用标准快插接口，可直接对接车间现有冷却水循环系统，水路距离模仁成型面的距离保持在15-20mm区间，既保证冷却效率均匀，又避免距离过近导致成型面出现温度差引发制件变形；冷却回路的走向避开了顶针、螺丝孔位，加工过程中通过堵头调整水流方向，确保无水流死角，成型周期内可将模温稳定控制在塑料原料推荐的成型温度区间，有效缩短制件冷却时间，提升整体生产效率。浇注系统采用侧浇口进料方式，浇口位置设置在把手制件的非外观面，成型后可通过简单的手工修剪去除浇口残留，不会在把手的握持外观面留下浇口痕迹，保证制件外观质量；流道截面采用圆形设计，减少熔体流动过程中的压力损失，熔体从射嘴注入后可快速均匀填充到模腔各个位置，避免出现缺胶、熔接痕等成型缺陷。

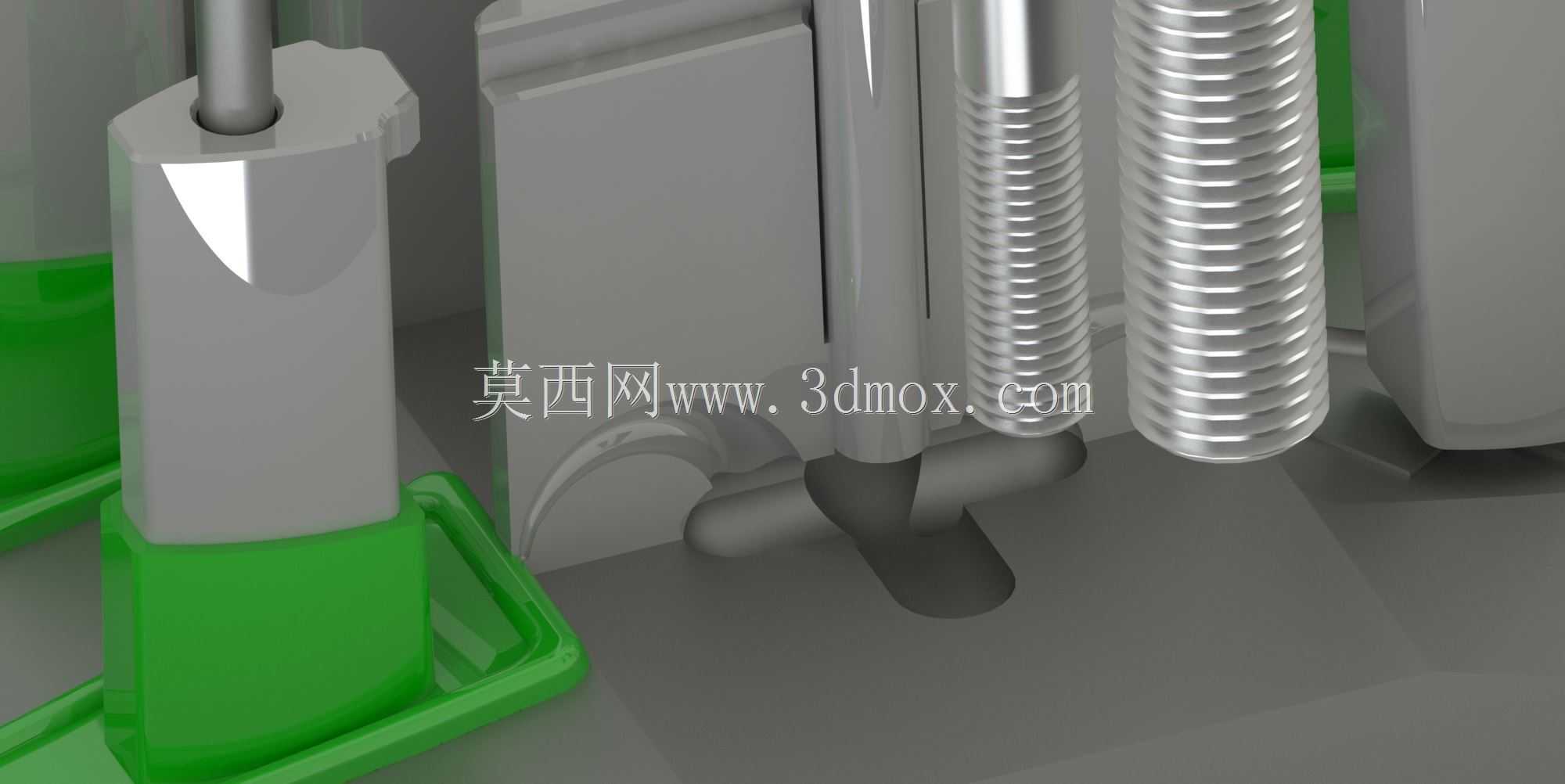

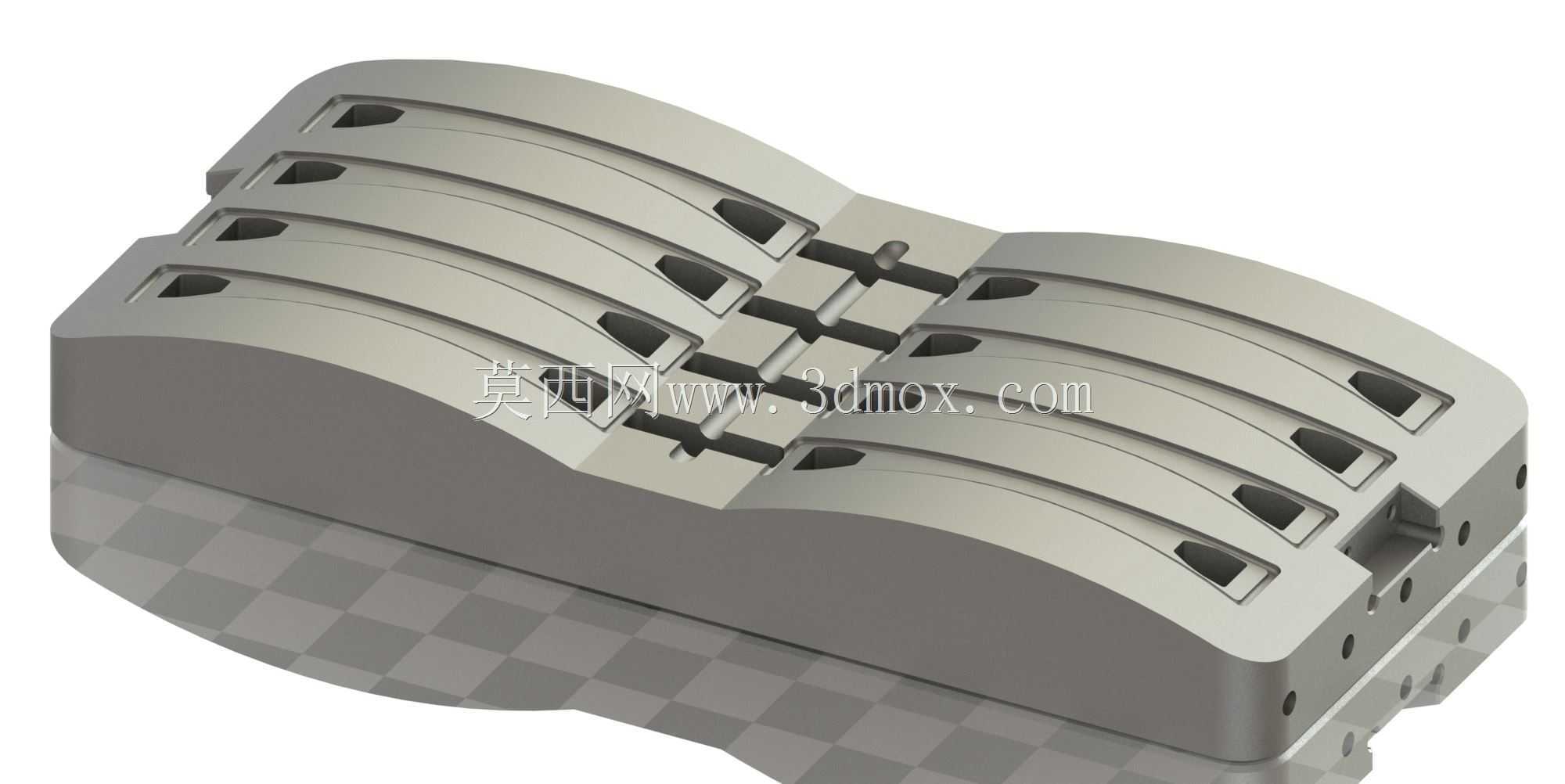

　　顶出结构采用顶针+推块组合的方式，针对把手的不同结构区域匹配对应的顶出元件：把手的平面区域采用圆顶针均匀布置，把手的曲面加强筋位置采用成型推块，顶出过程中顶出力均匀分布在制件各个受力点，避免顶出时制件出现顶白、变形甚至顶穿的问题；顶针的安装精度控制在0.01mm以内，顶出行程预留5mm的安全余量，避免顶出行程过大损坏模具结构。排气结构开设在模腔的熔体填充末端，通过分型面的排气槽以及顶针与顶针孔的配合间隙完成排气，排气槽深度控制在0.02mm以内，既可以顺利排出模腔内的空气，又不会出现熔体溢边的问题，有效避免制件出现烧焦、气泡等成型缺陷。模具的成型零件采用预硬钢材加工，成型面经过抛光处理达到镜面级别，

　　保证成型后的把手制件表面光滑无划痕，可直接满足家具配件的外观要求，无需后续额外的表面打磨处理；模具的滑动配合部位均设置了润滑槽，日常生产中定期加注润滑脂即可保证开合模动作顺畅，减少零件磨损，延长模具整体使用寿命。在设计阶段已经充分考虑了日常生产的维护需求，模具的各个易损零件均采用标准化设计，出现磨损后可直接更换标准配件，无需重新定制加工，大幅减少设备停机维护的时间；模架上设置了专用的吊环孔，模具吊装、拆装过程中可通过吊环平衡起吊，避免吊装过程中模具倾斜碰撞损坏成型面。
