塑料材质集成传感器式车用脚踏节流阀结构

　　这款脚踏式节流阀主要面向乘用车辆、小型非道路移动机械的动力进气控制场景，替代传统金属材质的拉线式节气门结构，适配小排量动力单元的进气流量调节需求，安装位置位于驾驶舱前围板内侧，直接承接驾驶员的脚部操作输入，将踏板的角位移转化为节流通道的开度变化，同步通过集成的角度传感器输出电信号给动力控制单元，实现动力输出的精准匹配。从实际装车的工况来看，该结构需要兼顾踩踏操作的脚感反馈、长期往复踩踏的结构疲劳强度、传感器信号的输出稳定性，同时要满足整车轻量化的降重要求，因此在设计阶段就确定了全零件注塑成型的工艺路线，所有结构件均选用工程塑料作为基材，承载受力的支架、踏板臂部位采用玻纤增强聚酰胺材料，提升结构的抗冲击与抗蠕变性能，非受力的护罩、

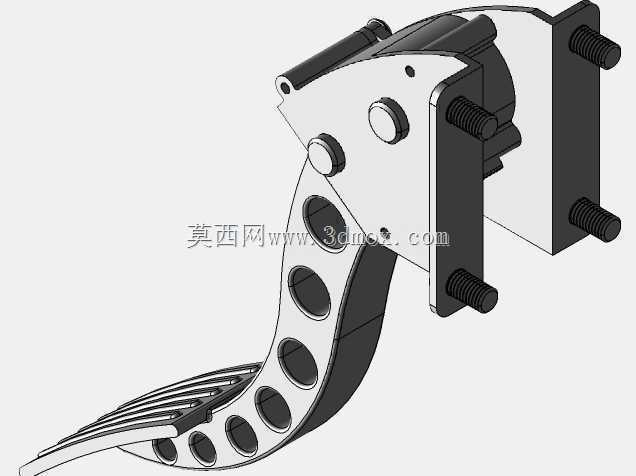

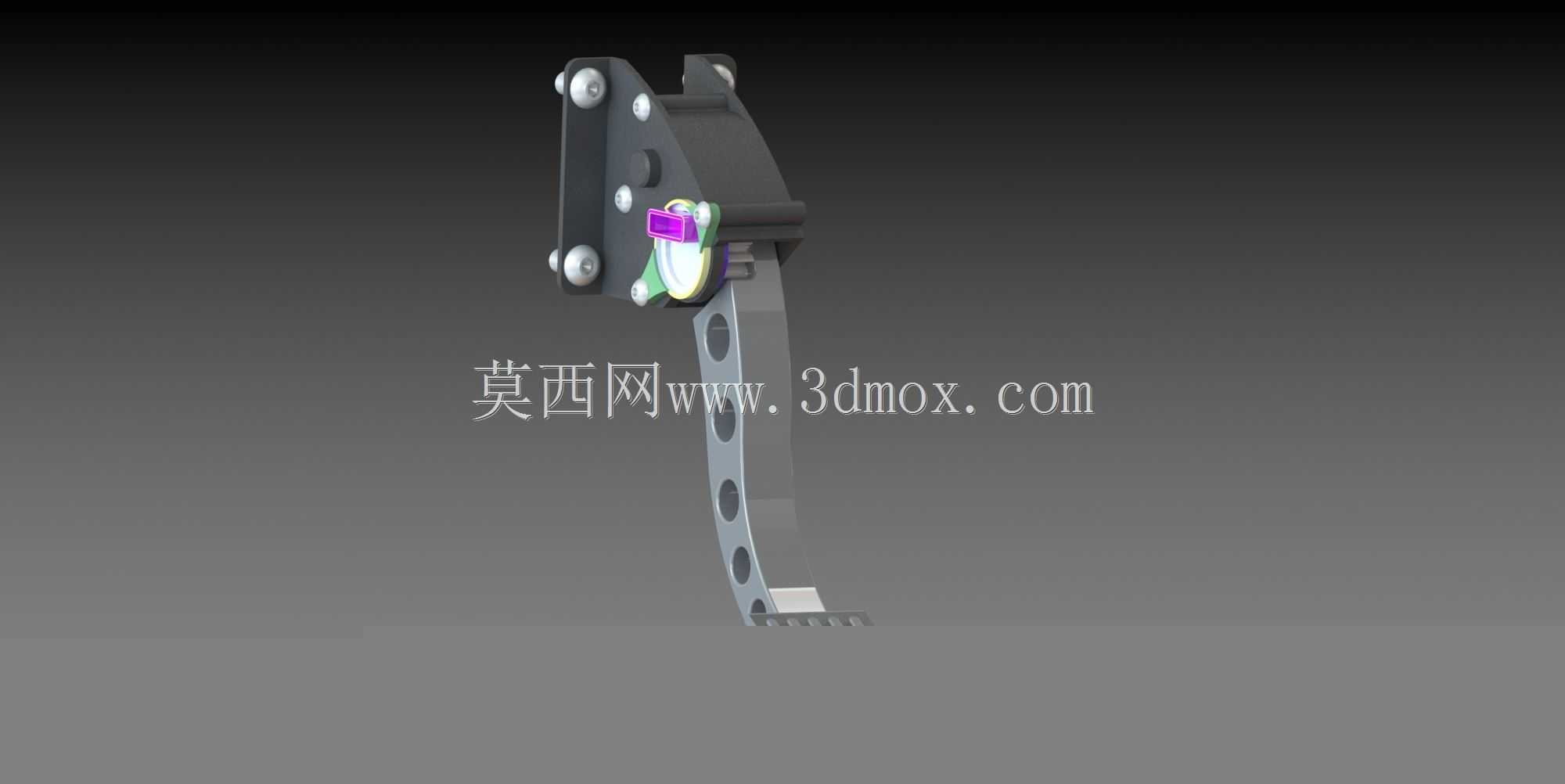

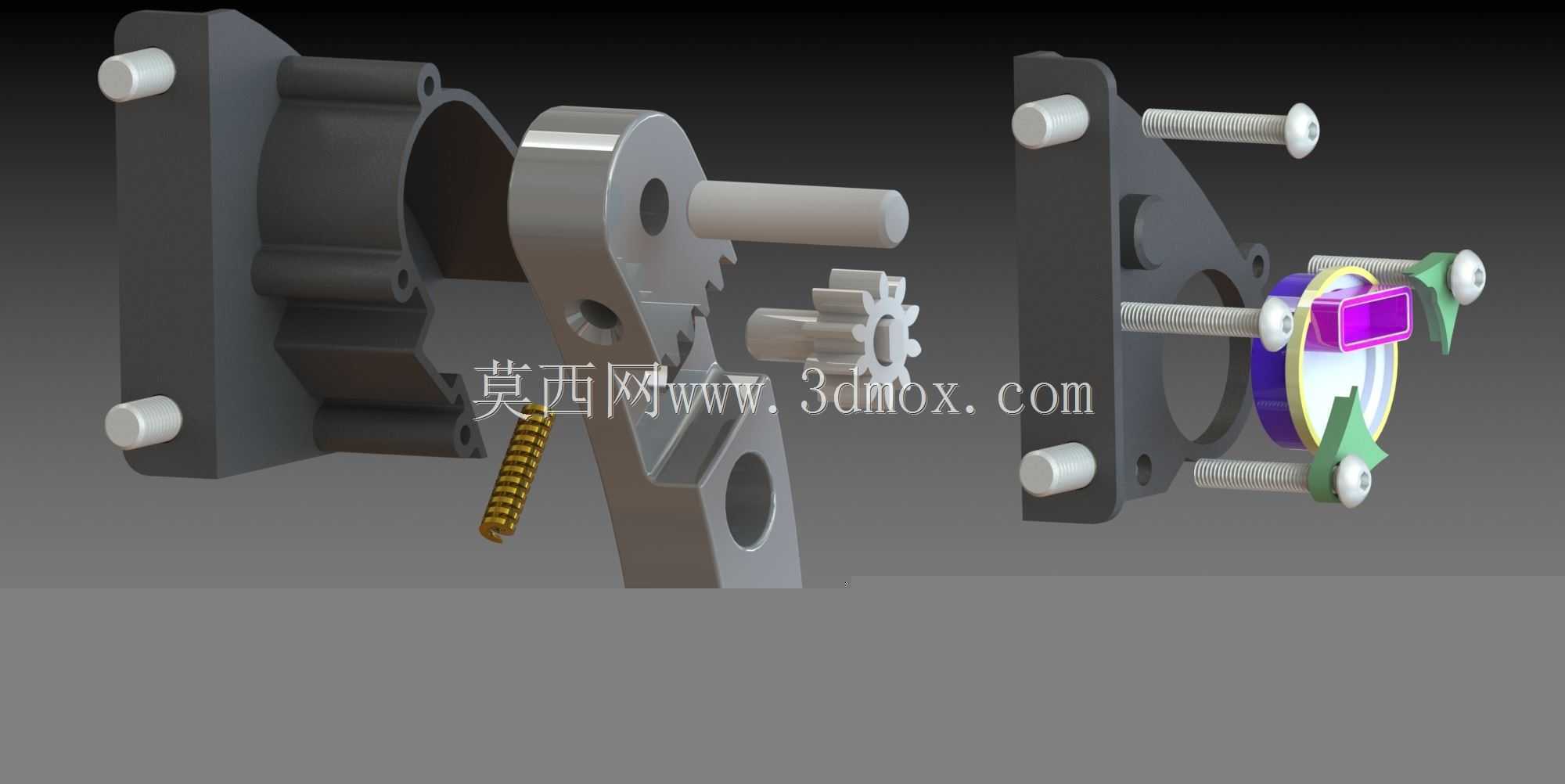

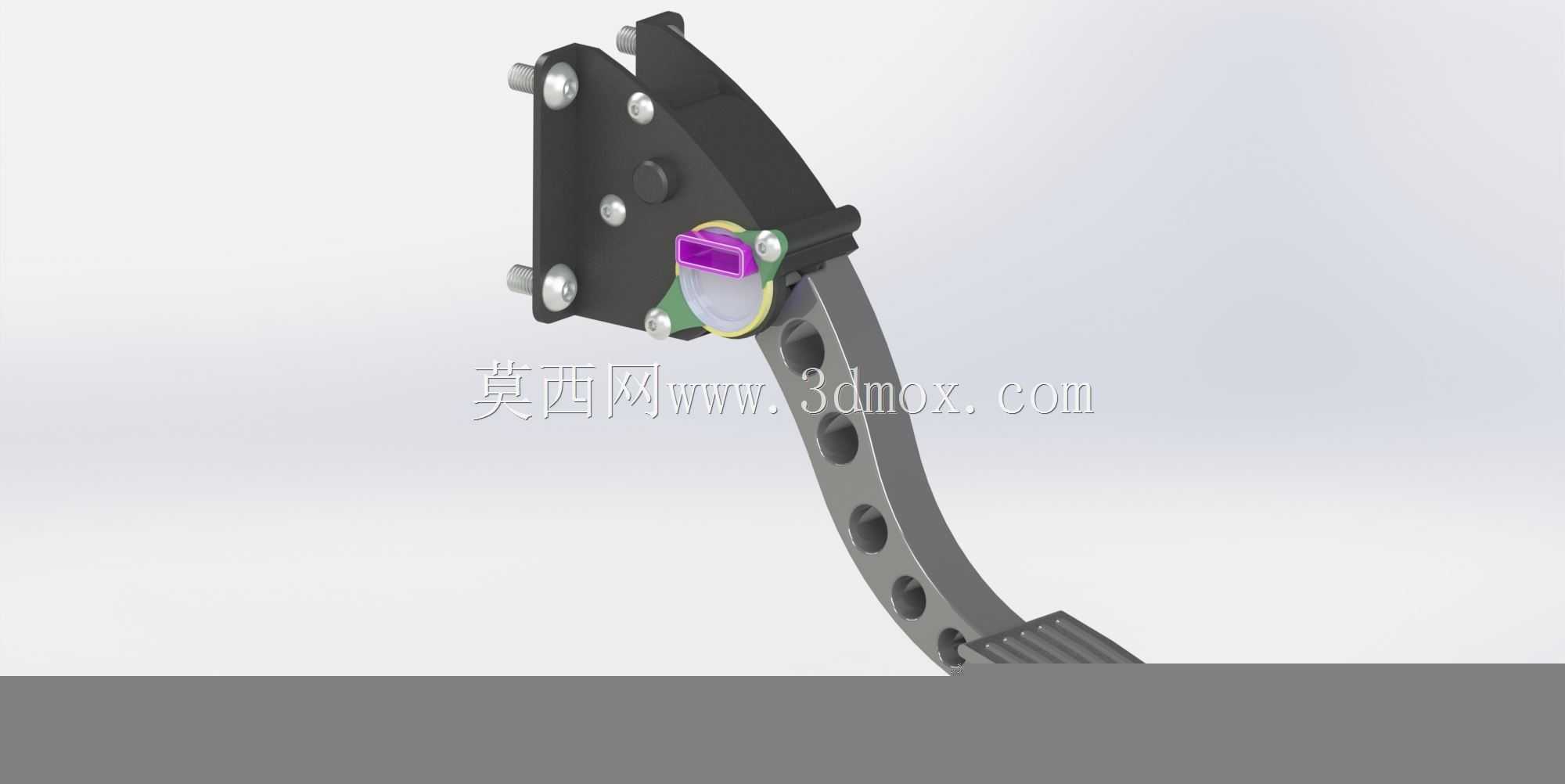

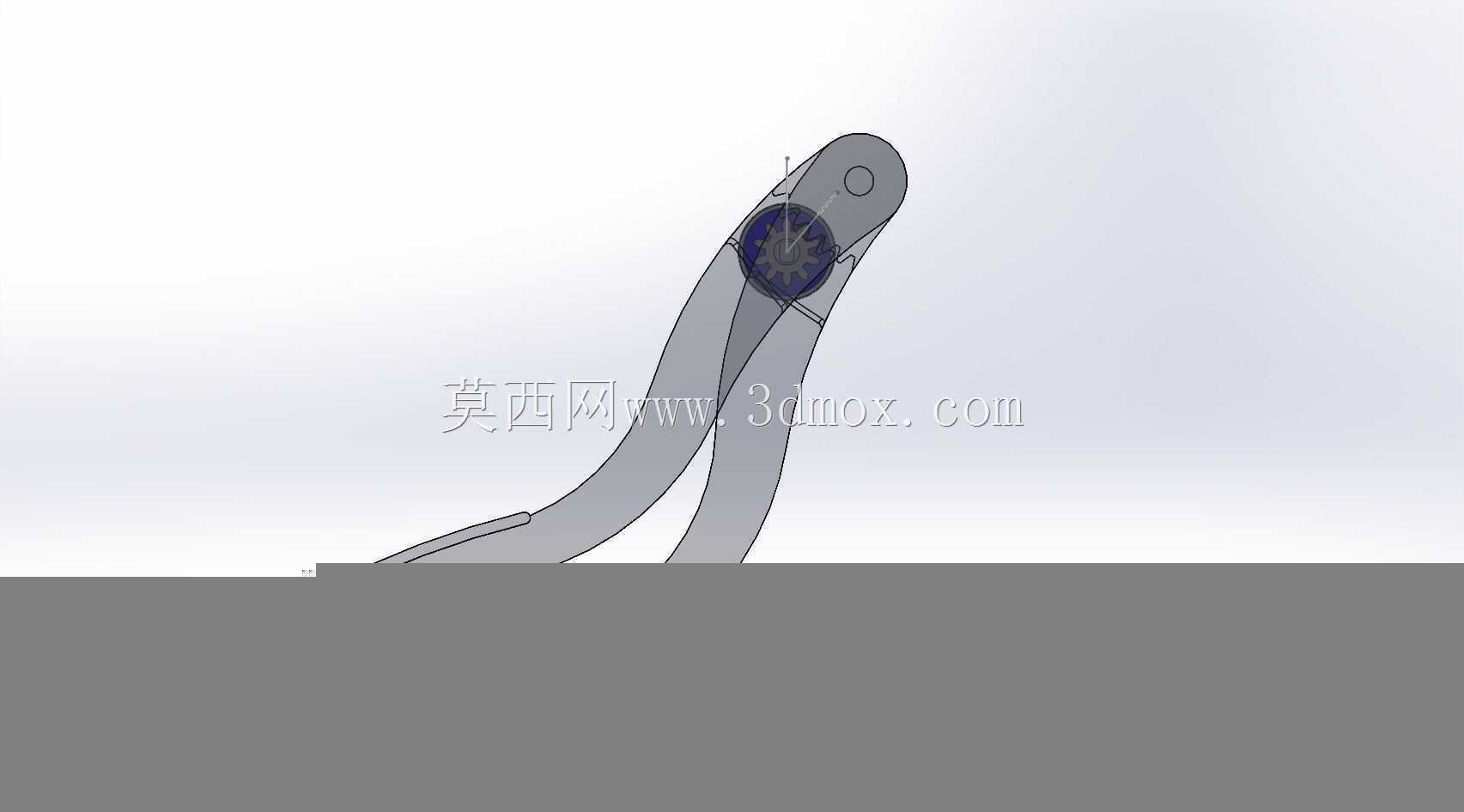

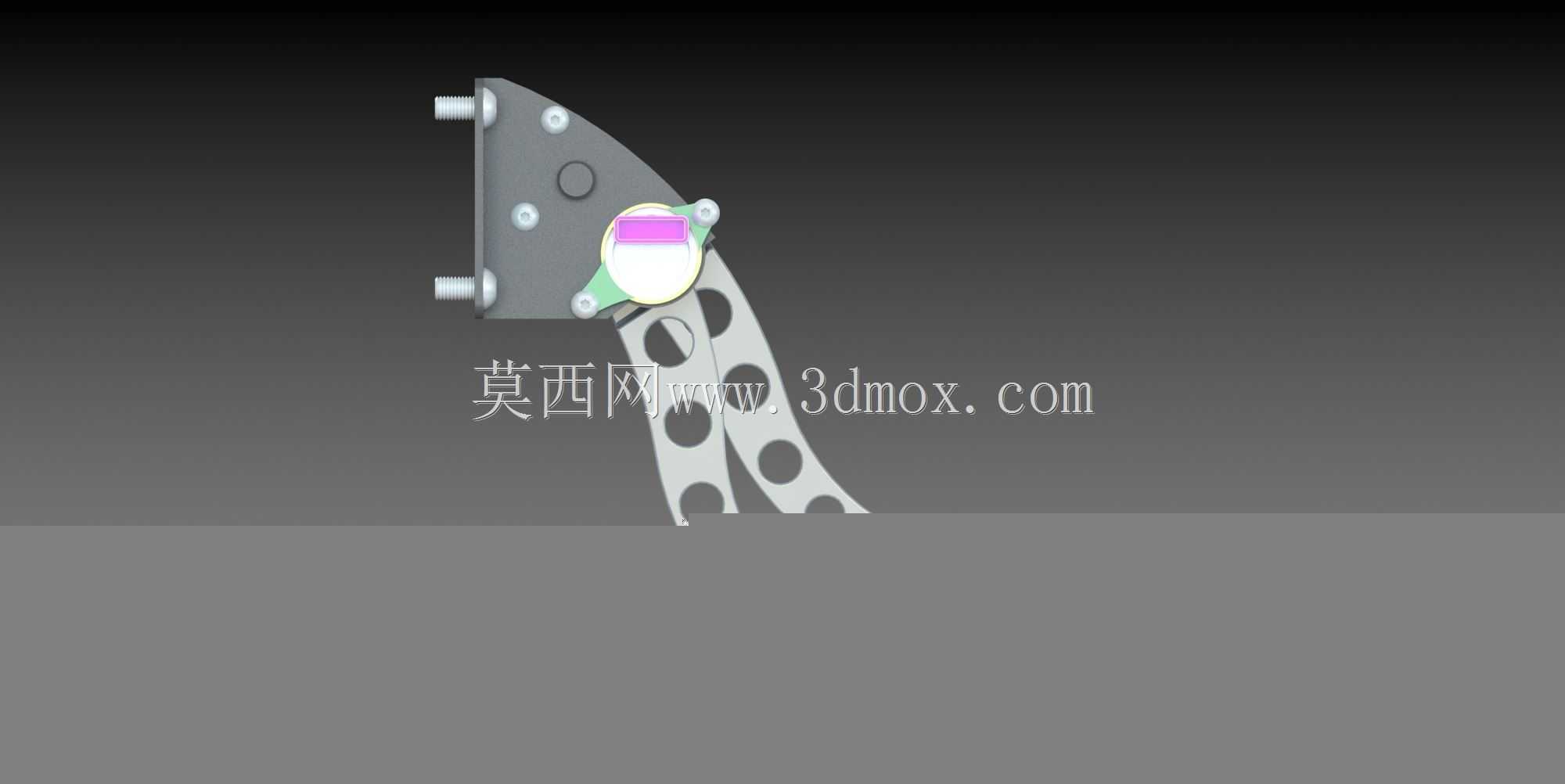

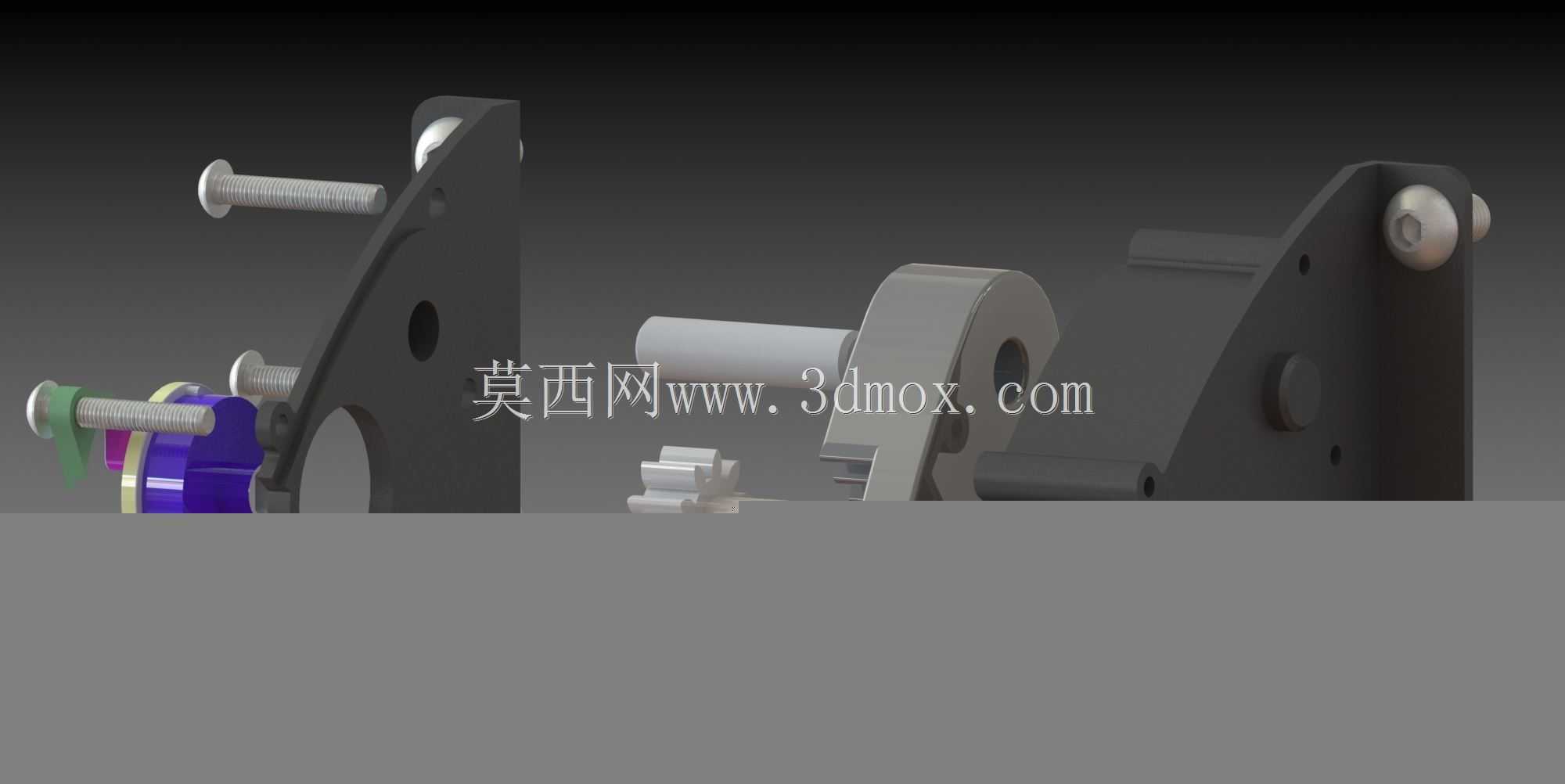

　　密封座类零件采用通用ABS材料，控制整体制造成本，相比传统金属冲压焊接的同类结构，整体重量可降低40%以上，同时省去了多零件焊接、表面防锈处理的工序，更适合大批量自动化生产装配。结构设计上，踏板臂采用带等距减重孔的弧形梁结构，弧度匹配人体工程学的脚部踩踏轨迹，踩踏过程中力臂变化线性，不会出现初始段过轻、末段过重的突兀脚感，踏板臂与上部阀体支架的铰接部位采用自润滑的塑料轴套配合，无需额外加注润滑脂，长期使用不会出现铰接卡滞、异响的问题。上部的阀座集成了节流蝶片、角度传感器与安装固定点，三个呈三角形分布的金属嵌件注塑在塑料安装座内，作为与车身前围板连接的安装点，安装孔位的位置度公差控制在0.1mm以内，避免装车后出现踏板位置偏移、

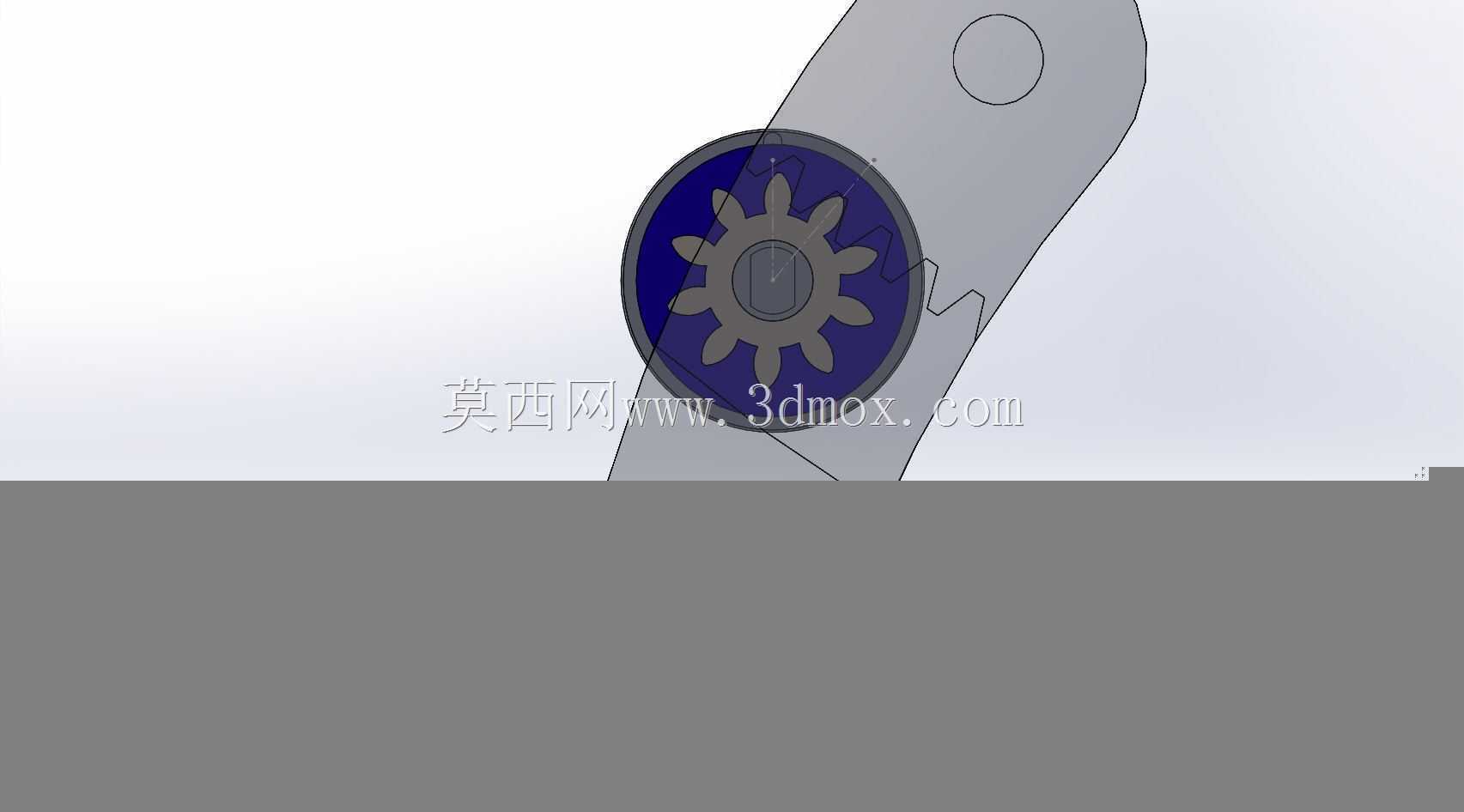

　　踩踏干涉的问题；角度传感器采用非接触式霍尔原理，传感器的感应角度设置为40度全行程，对应踏板从初始怠速位置到全开位置的总转角，信号输出线性度误差控制在1%以内，满足动力控制单元的信号采集精度要求，传感器的接插件采用标准车用防水接插结构，插接后可达到IP65的防护等级，避免驾驶舱内的灰尘、溅水导致的信号接触不良。节流通道的蝶片与阀座内壁的配合间隙控制在0.05mm以内，怠速位置的旁通气道集成在阀座内部，无需额外加装怠速调节螺钉，减少了装配调整的工序。踏板面采用带防滑横纹的注塑结构，表面做哑光磨砂处理，增大与驾驶员鞋底的摩擦力，踩踏过程中不会出现打滑问题，踏板臂的总长度从铰接中心到踏板面中心的距离为140毫米，

　　其中踏板面的有效踩踏宽度为40毫米，匹配常规鞋码的脚部接触面积，长时间踩踏不会出现脚部局部压感过大的问题。安装边界方面，整个结构的最大外轮廓尺寸为180毫米×120毫米×220毫米，安装时三个固定点位于同一竖直平面，固定螺栓采用M6规格，拧紧力矩控制在8N·m即可满足固定强度要求，不会出现塑料安装座被压裂的问题；传感器接插件位于阀座的侧上方，线束走向预留了30毫米的弯曲半径空间，避免装车后线束被拉扯导致的断裂问题。从结构可靠性验证的角度来看，该结构的踏板往复踩踏寿命可达到100万次以上，塑料件的耐温范围覆盖-40℃到120℃，可满足不同地域的整车使用环境要求，不会出现低温脆裂、高温变形的问题；铰接部位的轴套磨损量在全寿命周期内不超过0.1mm，不会导致踏板空行程过大、开度信号不准的问题。在实际装配流程中，整个节流阀总成可作为一个独立模块供货，整车厂装配时仅需要完成三个螺栓固定、接插件插接两道工序，相比传统分体式的踏板+拉线+节气门的结构，装配工时可缩短60%，同时减少了拉线卡滞、拉线磨损断裂的潜在故障点，提升了整车进气控制系统的可靠性。
