矿物烘焙设备专用连接支撑结构件

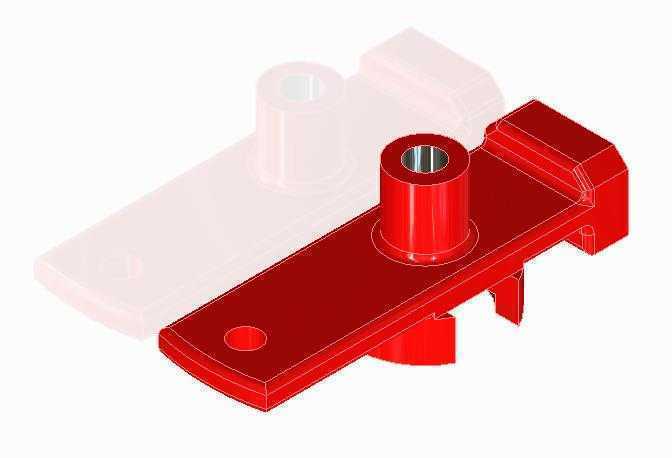

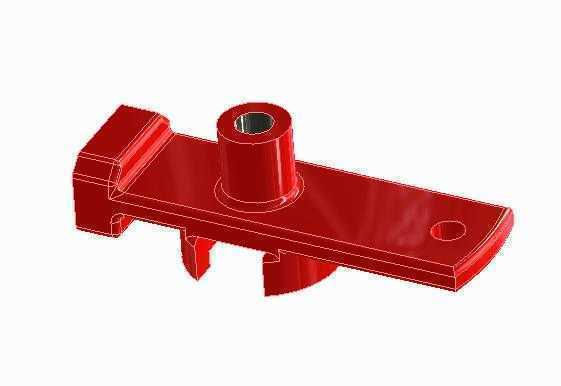

　　在矿物加工生产线的烘焙工段，这类结构件承担着动力传递与工位定位的核心作用，安装于烘焙腔体的侧部传动工位，衔接驱动轴与物料承载托架，是保障矿物均匀受热、连续输送的关键受力部件。从结构设计来看，主体采用长条形板式基座作为承载主体，基座中部设置带通孔的立式轴套结构，轴套内孔预留了与传动轴配合的公差余量，可适配不同直径的动力输入轴，轴套根部做了环形加厚过渡处理，避免长期受交变扭矩作用出现应力集中断裂的问题。基座一端设置带倒角的定位凸台，凸台侧面预留了卡扣式连接位，可快速与烘焙设备的侧壁定位卡槽嵌合，无需额外加工复杂安装孔位就能完成初步定位，大幅缩短现场装配的调校时间。基座板面上靠近端部的位置开设了圆形定位销孔，

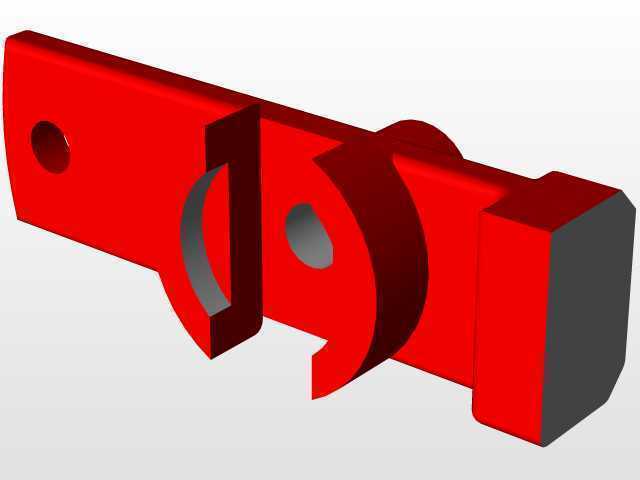

　　安装时可插入定位销完成与下方托架的精准对位，销孔周边做了沉台处理，避免销钉端部突出影响后续其他部件的装配。基座底部设置了向下延伸的卡接爪结构，卡接爪的间距与托架上的卡槽尺寸完全匹配，装配后可限制基座在水平方向的窜动，配合轴套传递的扭矩，可保障整个连接结构在设备运行过程中不会出现移位。从安装边界来看，整个构件的轴向长度适配烘焙设备侧部安装位的预留空间，立式轴套的高度不超出腔体外部的安全防护范围，不会与周边的加热管路、测温元件产生干涉，基座的厚度经过受力校核，在承受托架满载矿物重量的情况下，最大形变量控制在0.02mm以内，完全满足长期高温工况下的使用要求。设计过程中充分考虑了矿物烘焙场景的高温环境，结构上没有设置易积料的死角，

　　所有转角位置都做了圆弧过渡，日常维护时可快速清理表面附着的矿粉，避免矿粉长期堆积在构件缝隙中受热结焦，影响构件的装配精度。轴套内孔的表面粗糙度要求控制在Ra1.6以内，与传动轴配合后可减少转动过程中的磨损，延长部件的更换周期，基座的各个安装面都预留了0.1mm的修配余量，现场安装时可根据实际装配误差进行小幅修磨，降低零部件的加工精度要求，控制整体制造成本。在实际生产线运行中，这类构件需要承受180-260℃的持续工作温度，同时传递驱动托架步进移动的扭矩，结构上没有多余的冗余设计，所有特征都服务于安装定位、动力传递、载荷承载这三个核心功能，既不会因为结构过于单薄导致受力断裂，也不会因为用料过多造成不必要的成本浪费。

　　构件的红色外观涂层采用耐高温防锈漆处理，可抵御烘焙过程中产生的含硫矿物蒸汽腐蚀，避免长期使用后出现锈蚀卡滞的问题，各个连接位的尺寸公差都按照选矿设备的通用安装标准设计，可与同类型号的烘焙设备实现互换，无需单独定制加工，降低了生产线的备件储备成本。
