带齿轮型腔的精密塑料注射成型模具

　　这套注射成型结构主要面向小尺寸带齿轮特征的塑料制件批量生产场景，在消费电子配件、小型传动组件、家电精密塑料件的生产车间注塑工位上，这类模具是直接决定制件成型精度与生产效率的核心工装。从实际生产用途来看，这套模具可以一次成型包含三种不同齿形齿轮结构的塑料制件，同时兼顾侧边带多道平行卡槽结构的长条状塑料件成型，不需要拆分多套模具分别加工，能有效减少换模频次，降低小批量多品类制件的生产换型成本。

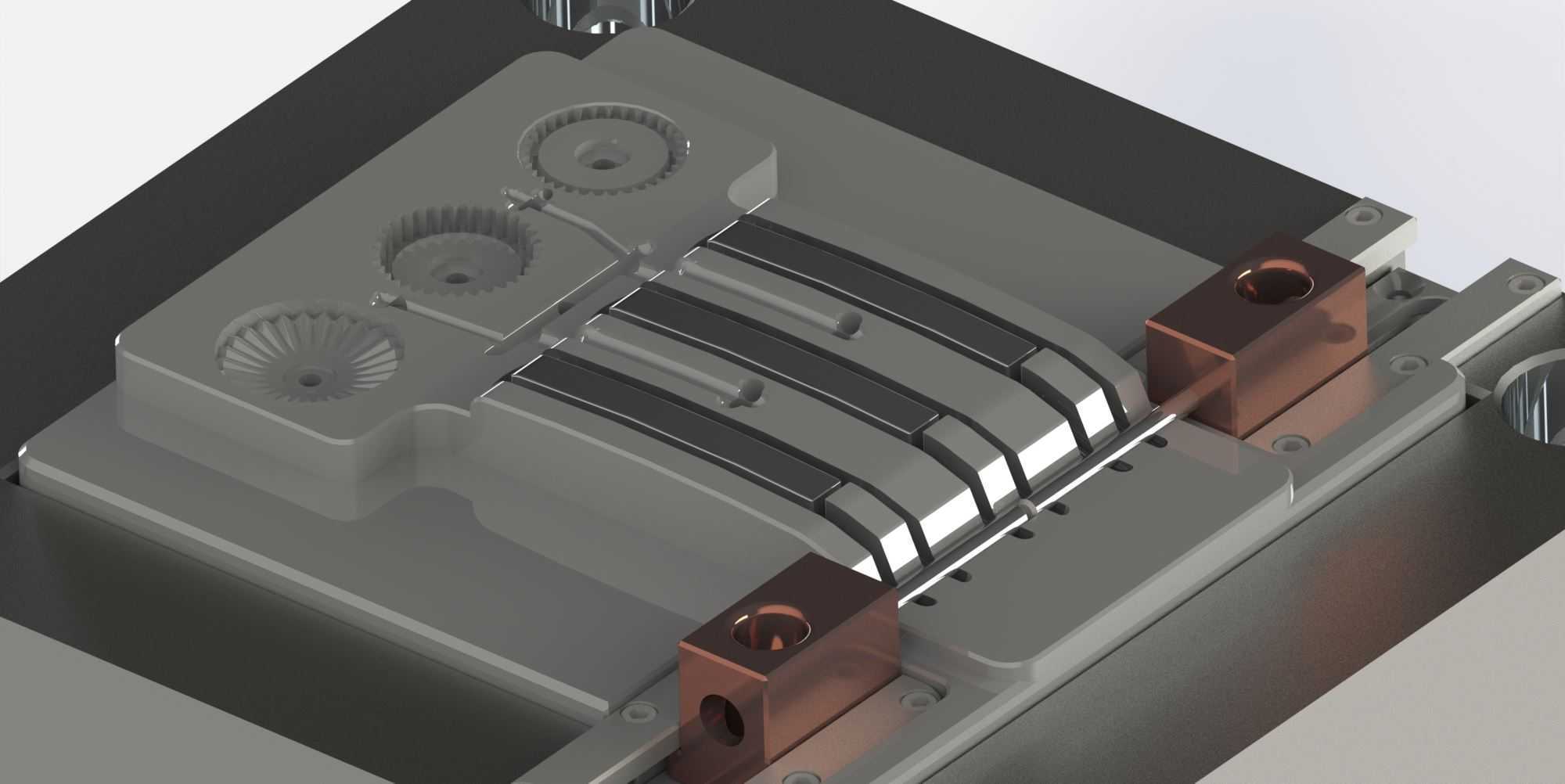

　　从功能特性上看，模具的型腔部分直接加工在定模仁上，三种齿轮型腔分别对应伞齿、直齿小齿轮、带台阶直齿齿轮三种结构，齿形部分的加工精度直接决定成型后塑料齿轮的传动啮合精度，设计时特意将齿轮型腔排布在模具靠近浇口集渣包的一侧，能让熔融塑料填充时先经过冷料井储存前端冷料，避免冷料进入齿形型腔造成缺胶、齿形缺损的问题。侧边的多道平行卡槽成型区域，特意在每道卡槽的成型镶件边缘做了0.02mm的排气槽预留，因为卡槽结构深度大、填充时容易困气造成烧焦缺料，排气槽深度控制在塑料溢边值以下，既能顺畅排出型腔内的空气，又不会让熔融塑料溢出形成飞边。模具两侧的铜质导向压块是做动定模合模时的精准定位用的，压块上的内孔配合导柱使用，能抵消长期开合模产生的侧向力，避免模仁错位造成制件壁厚不均、分型面飞边超差的问题。

　　设计思路上，这套模具采用一模多腔的排布逻辑，在保证各型腔填充平衡的前提下最大化利用模仁的安装空间，浇口采用侧浇口进料，每个型腔的进料口宽度根据制件的填充流动距离做了差异化调整，齿轮型腔的进料口宽度设置为1.2mm，长条卡槽制件的进料口宽度设置为1.8mm，保证熔融塑料在同一注射压力下能同时充满各个型腔，避免部分型腔过保压、部分型腔填充不足的问题。冷却水道的排布特意避开了齿形型腔的薄壁区域，距离型腔壁的距离统一控制在12-15mm之间，水道直径设置为8mm，能保证成型时模温均匀，避免齿轮部分冷却不均产生收缩变形，影响齿形的形位公差。顶出结构采用顶针顶出，顶针的排布位置都选在制件的厚壁、加强筋位置，避免顶针痕迹出现在齿轮的齿面或者卡槽的配合面上，影响制件的装配精度。

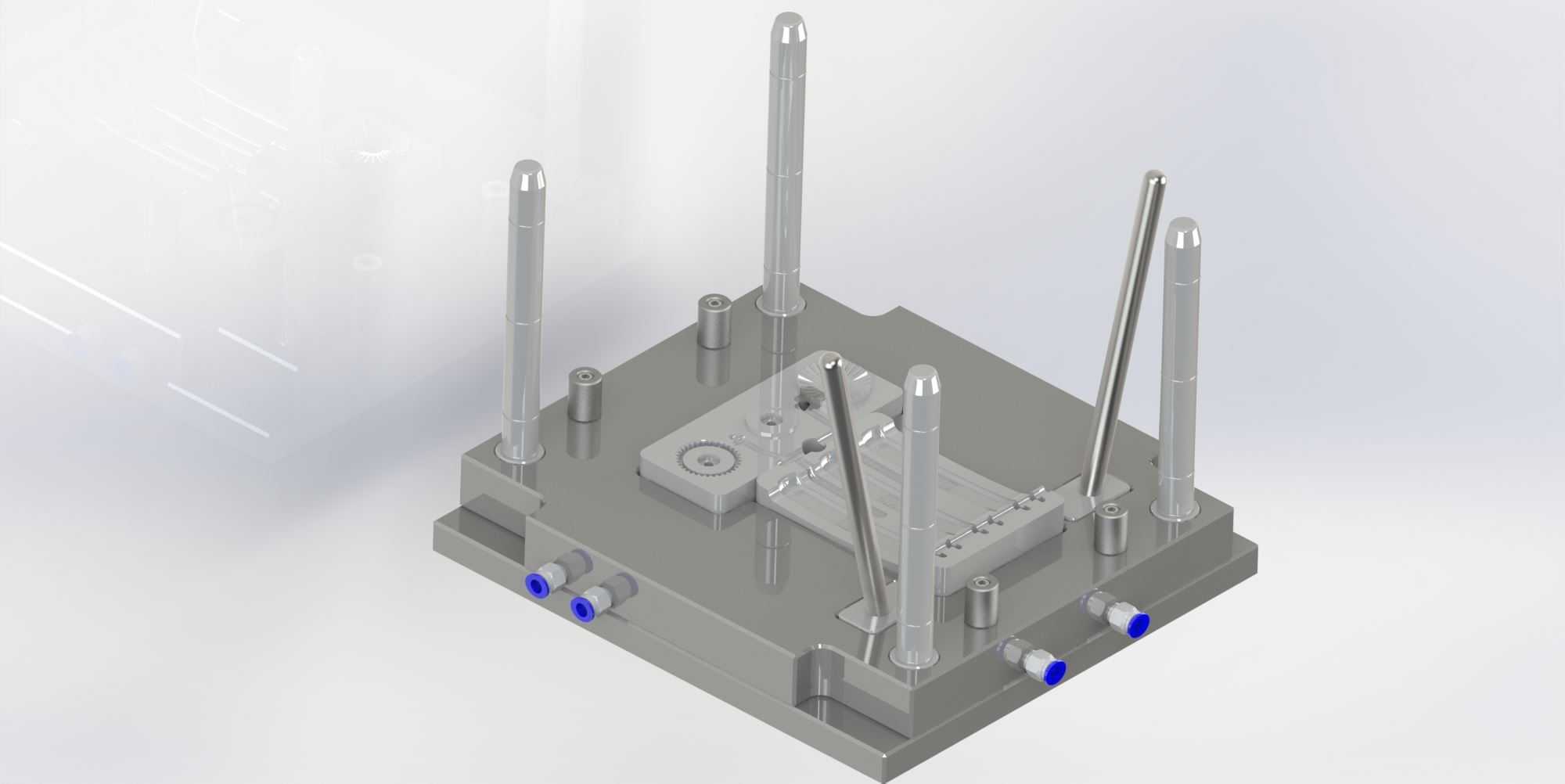

　　从安装边界尺寸来看，这套模具的模架采用标准龙记模架规格，整体长宽尺寸适配120吨锁模力的卧式注塑机安装，模具总厚度控制在230mm，符合对应注塑机的最大模厚安装要求，定位圈直径采用标准100mm规格，能直接和注塑机的定位孔配合，浇口套的球面半径匹配注塑机喷嘴的SR15规格，避免注射时漏胶。模具的开合模行程设置为180mm，足够保证制件顶出后有足够的取件空间，侧面的压块突出模架表面的高度为15mm，安装时不需要额外修改注塑机的模板压板位置，直接用标准压块就能完成固定。在实际生产调试时，这套模具的成型周期可以控制在25秒以内，因为冷却水路排布合理，保压时间只需要8秒就能保证制件尺寸稳定，齿轮部分的成型齿圈径向跳动公差可以控制在0.03mm以内，满足小型传动塑料齿轮的装配精度要求，长条卡槽部分的平面度可以控制在0.05mm以内，不需要后续二次整形加工就能直接用于装配。
