多腔位倒装式注塑模具型芯结构

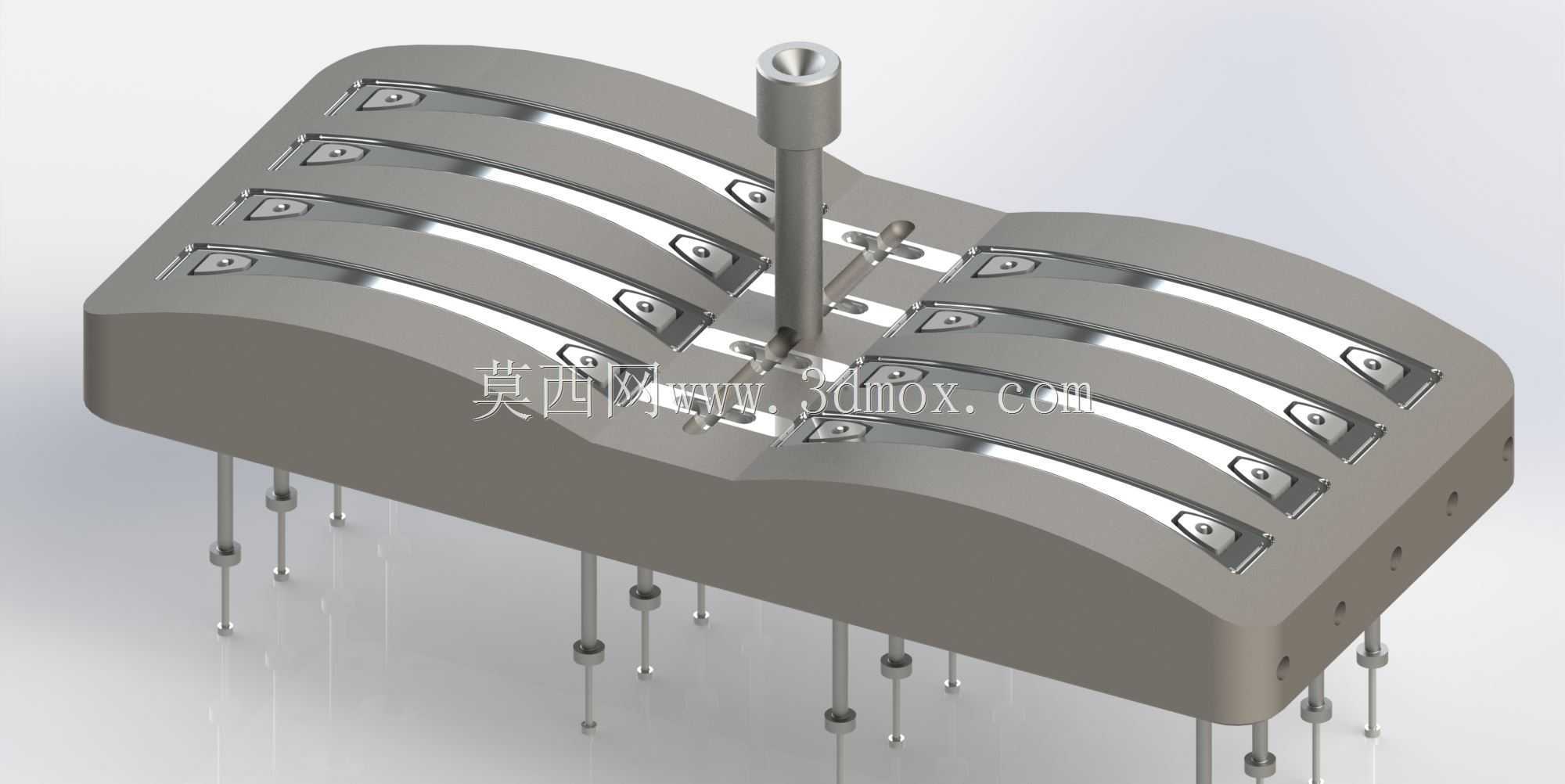

　　这套多腔位倒装式注塑模具型芯结构，主要面向小尺寸弧形外观件的批量注塑生产场景，常见于消费电子外壳饰条、小型家电外观卡扣件、汽车内饰装饰条这类对外观一致性要求较高的塑件生产环节，适配卧式注塑机的安装工位，可直接匹配常规120吨到180吨锁模力的注塑设备模架安装尺寸。从结构布局来看，这套型芯采用倒装式进胶设计，主流道直接设置在型芯侧中心位置，搭配垂直设置的浇口套结构，熔融塑料从中心进胶后通过分流道均匀分配到两侧共10个成型腔位，每个腔位的进料口都采用侧浇口结构，能有效减少进胶痕迹对塑件外观面的影响，避免常规正装进胶在塑件外表面留下的浇口残留问题，适配外观要求较高的塑件生产需求。两侧的成型腔位采用对称排布设计，

　　每个腔位周边都设置了独立的冷却水道接口，可接入模温机循环水路，保证每个成型位置的温度均匀性，减少多腔模生产过程中不同腔位塑件的收缩率差异，降低塑件翘曲变形的概率。顶出机构采用顶杆直顶设计，所有顶杆都垂直于型芯分型面布置，顶杆位置避开了塑件的外观面与配合卡扣位置，顶出时受力点分布在塑件的非外观加强筋位置，避免顶出痕迹影响塑件外观质量，同时顶杆与型芯的配合间隙控制在0.02mm以内，既能保证顶杆滑动顺畅，又能避免注塑过程中出现飞边问题。从安装边界来看，这套型芯的整体安装基准面设置在底部的模架贴合面，四周预留了足够的螺丝安装孔位与导柱导套避让空间，可直接适配标准龙记模架的安装尺寸，不需要额外做二次加工调整，

　　型芯的分型面采用整体曲面加工成型，分型面的贴合精度控制在0.01mm以内，合模时能有效避免分型面溢料问题。设计过程中针对多腔位的同轴度问题做了专门的定位设计，每个腔位都设置了独立的精定位结构，合模时能保证型腔与型芯的对位精度，避免塑件出现壁厚不均的问题，中心的主流道衬套采用标准件适配设计，可直接更换不同规格的浇口套来匹配不同注塑机的射嘴尺寸，提升了结构的通用性。在实际生产应用中，这套结构的脱模斜度设置在1.5度，既保证了塑件成型后能顺利脱模，又不会因为脱模斜度过大导致塑件尺寸偏差超出公差范围，型芯的成型表面采用抛光处理，表面粗糙度达到Ra0.8，能直接复制出高光的塑件表面效果，减少后续塑件的表面处理工序。另外，

　　这套结构的顶杆固定板与型芯之间设置了复位弹簧，合模过程中能保证顶杆提前复位，避免顶杆与型腔发生碰撞损坏模具，同时在型芯的四个角位置设置了行程开关安装位，可接入注塑机的安全控制系统，监测顶出与复位的行程位置，避免设备误操作导致的模具损坏。针对生产过程中可能出现的气体残留问题，每个成型腔位的末端都设置了排气槽，排气槽深度控制在0.02mm，既能有效排出型腔内的空气，避免塑件出现烧焦、缺胶问题，又不会出现溢料飞边。这套结构的整体刚性经过校核，在100MPa的注塑压力下，型芯的最大变形量控制在0.005mm以内，能满足长期批量生产的刚性需求，不会因为长期生产出现型芯变形导致的塑件尺寸超差问题。
