注塑模具用侧向进胶注射结构设计

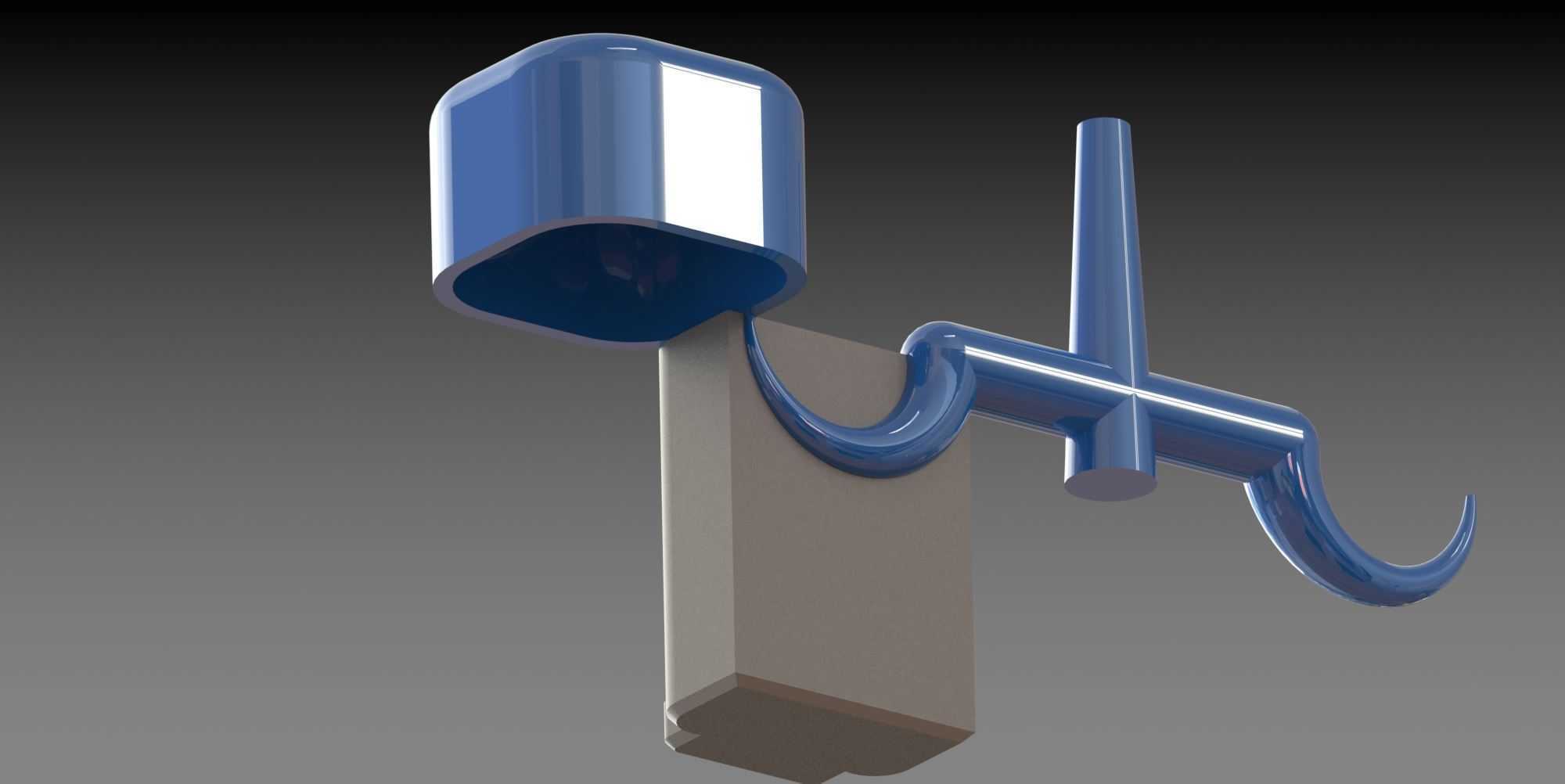

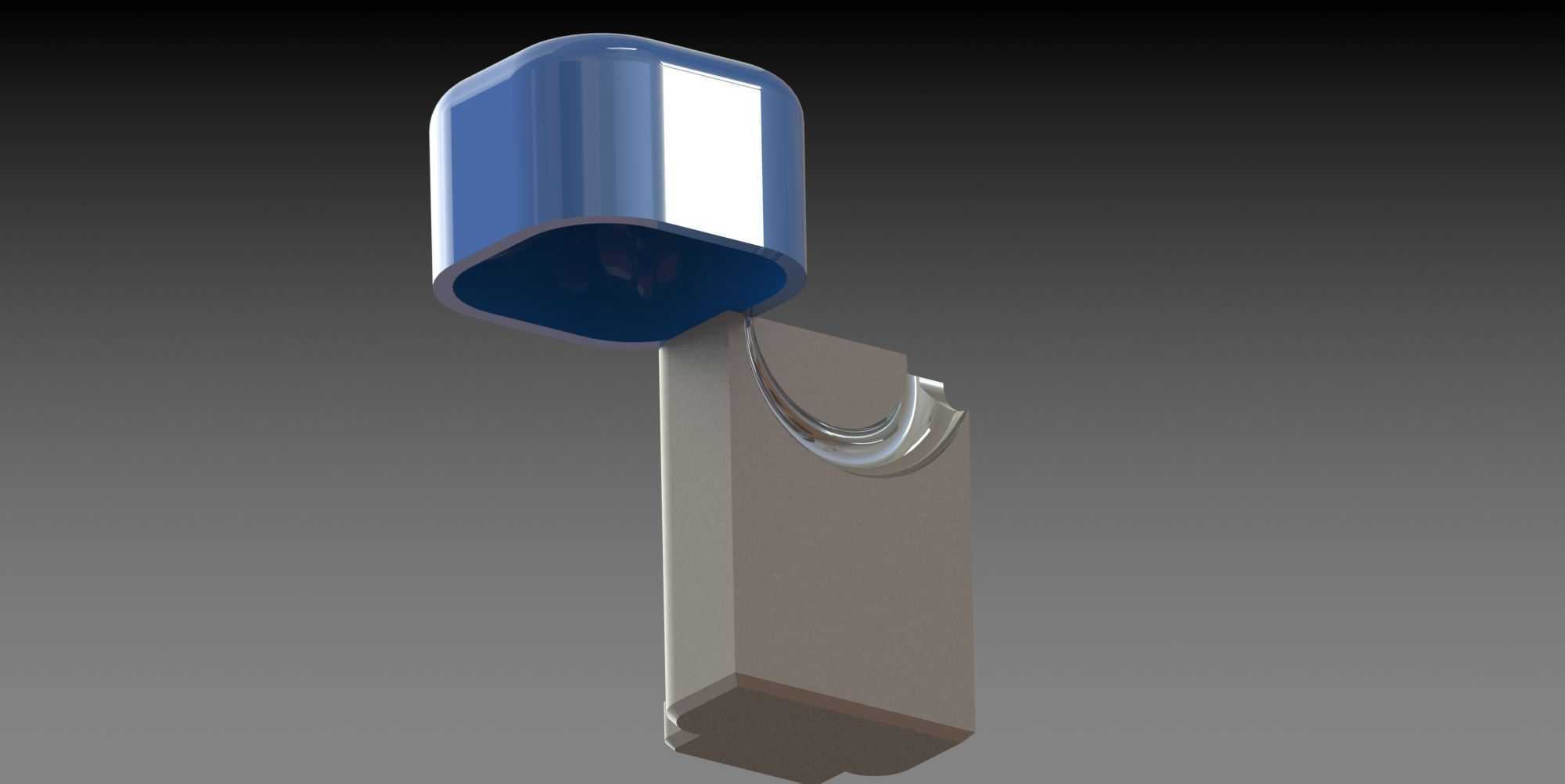

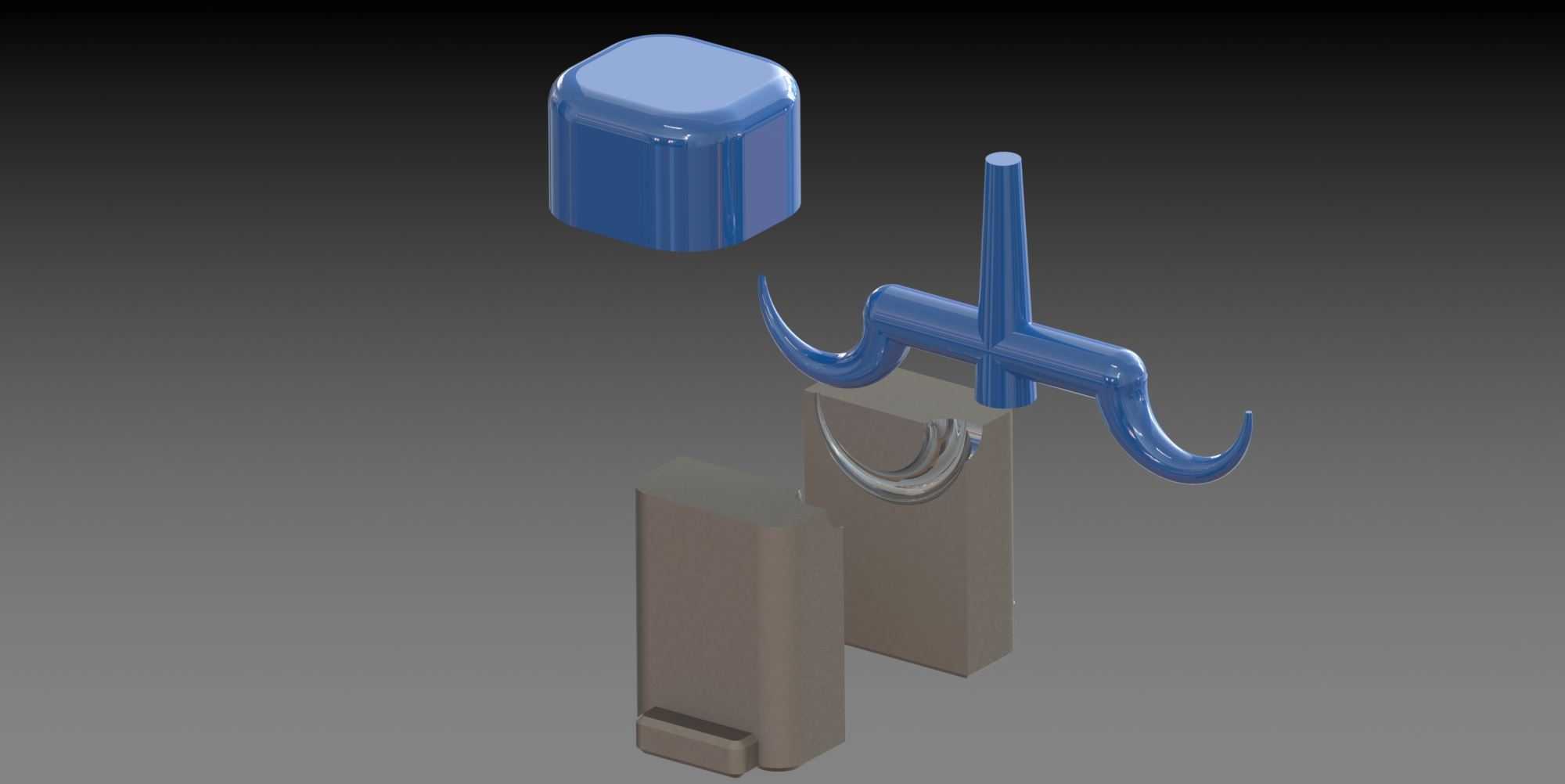

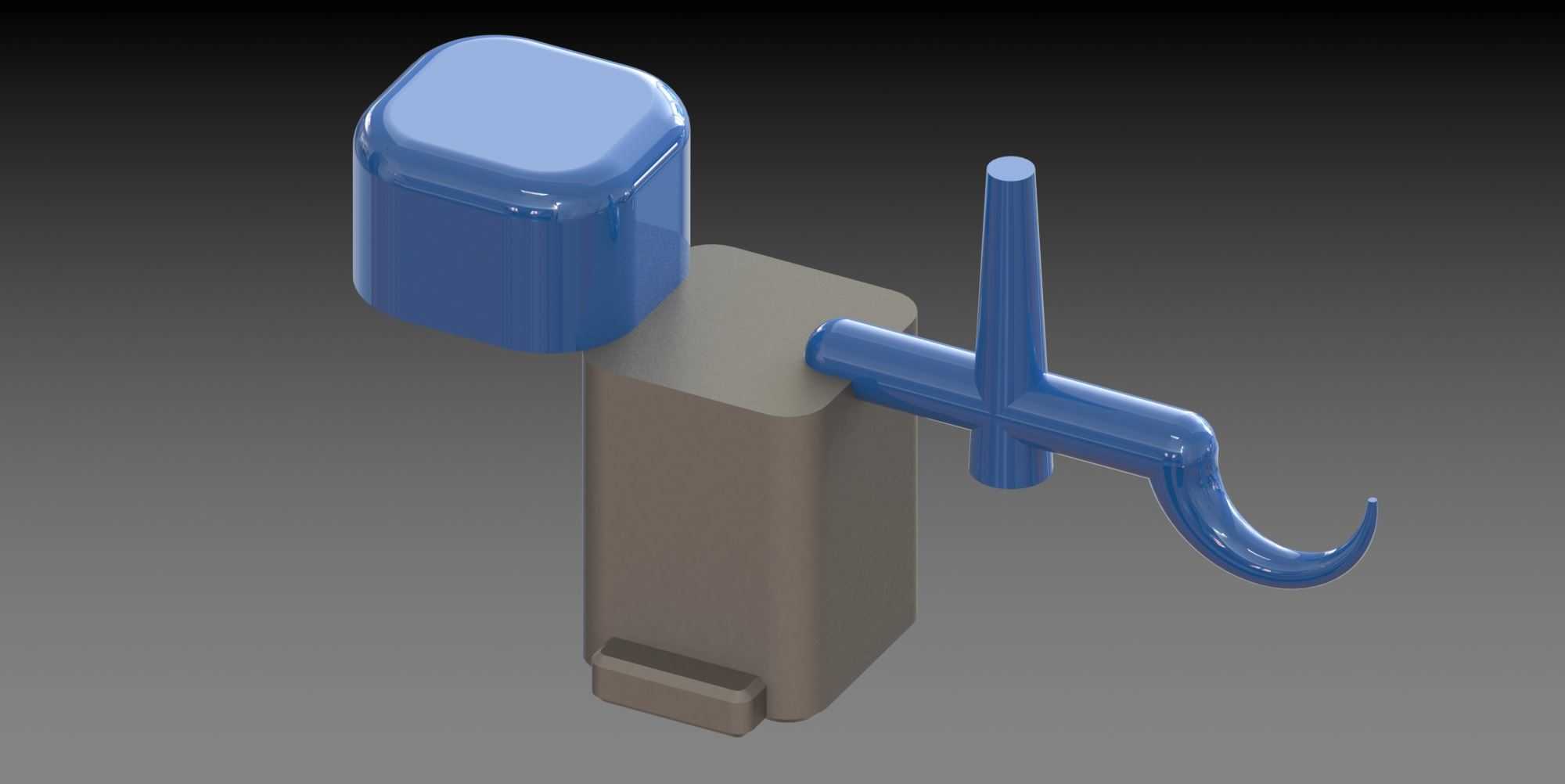

　　这套注射结构主要应用于卧式注塑机配套的注塑模具浇注环节，针对带侧向倒扣特征的小型塑料件成型场景设计，常见于家电接插件、小型卫浴塑料配件、消费电子外壳卡扣类零件的生产工况，可适配PP、ABS、PC等常用热塑性塑料的注射成型需求，解决常规直进胶方式在倒扣结构处易产生熔接痕、填充不足的问题。从功能特性来看，这套结构集成了料流输送、浇口剪切预留、冷料存储三个核心功能，主体的圆柱段为料流主通道，上端的圆角方型结构是与注塑机喷嘴对接的定位段，对接面做了R3的圆角过渡，避免喷嘴与浇口套对位时出现硬接触磕碰，长期使用也不会产生溢料飞边。侧向伸出的弯勾型流道是针对产品倒扣位置设计的弧形进胶通道，流道截面采用直径6mm的圆形设计，

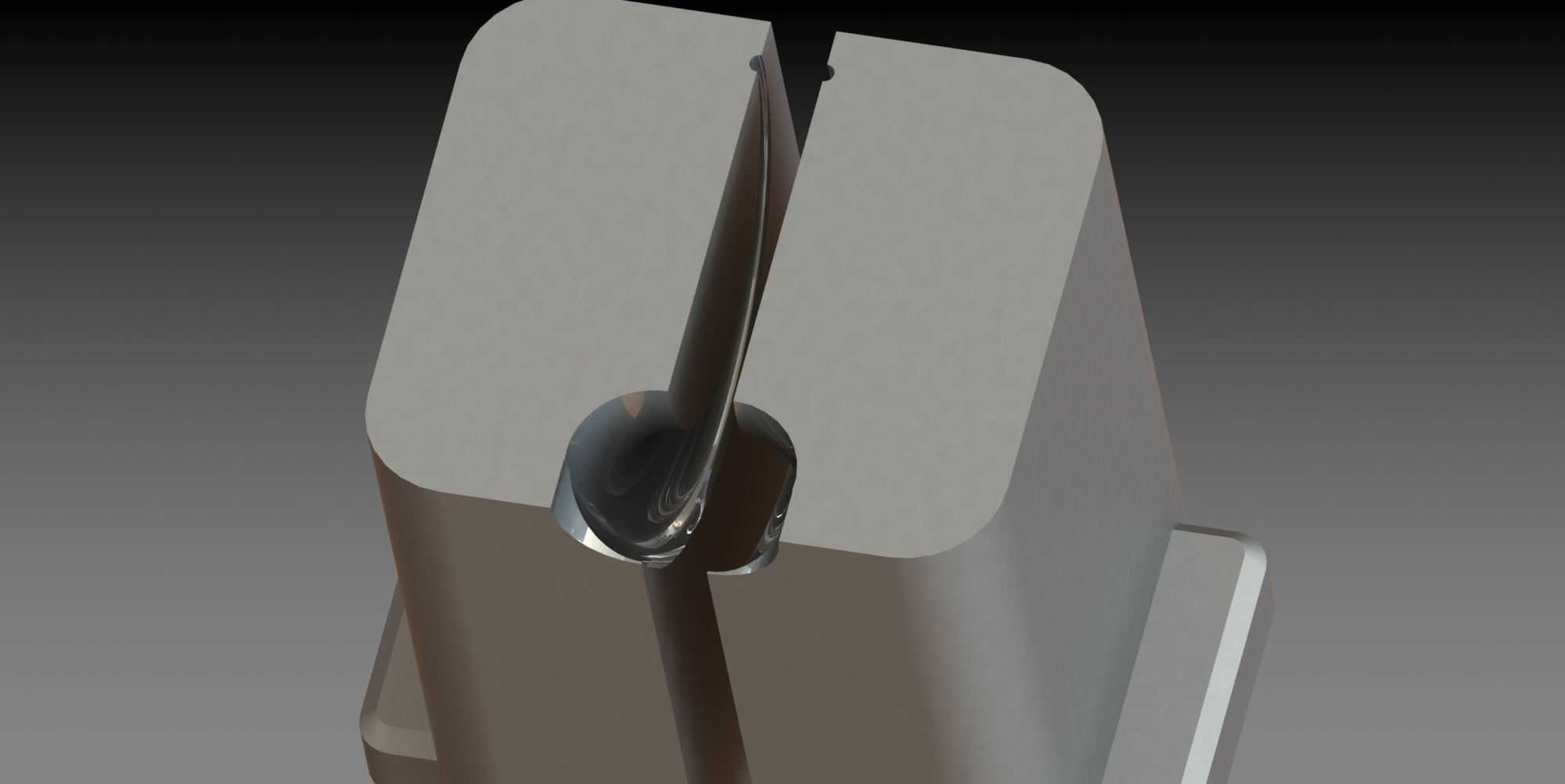

　　料流在通道内的压力损失比梯形流道降低15%左右，弯段的转弯半径做了12mm的大圆弧处理，避免料流在转弯处产生滞流分解，减少产品表面出现银丝、焦痕的概率。设计过程中优先考虑了模具的安装边界，主通道的圆柱段外径设计为16mm，可直接适配标准模架上直径16mm的浇口套安装孔，不需要额外做扩孔或者镶套加工，安装时主通道的轴线与注塑机喷嘴的同轴度公差控制在0.02mm以内，避免注射时出现漏胶。侧向流道的伸出长度控制在42mm，弯勾末端的浇口位置距离模具分型面的距离为8mm，刚好对应产品倒扣的进胶点位，不会与模具的抽芯滑块产生运动干涉，开模时流道凝料可以顺着弯勾的弧度自动脱落，不需要额外设置流道顶针，简化了模具的顶出系统结构。外形细节上，

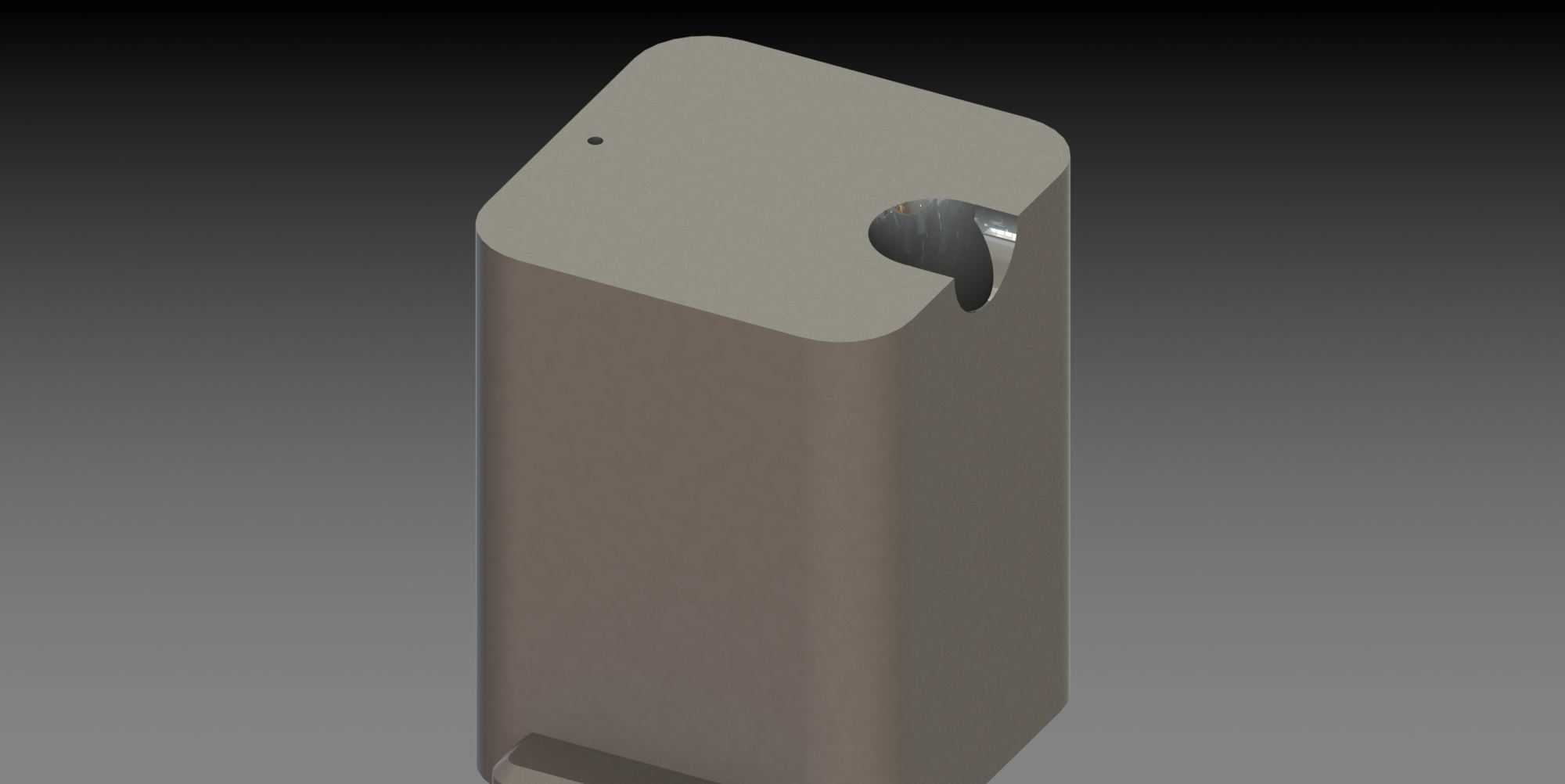

　　主通道下方的方形凸台是流道的冷料穴结构，长度为10mm，可存储注射前期喷嘴处产生的冷料，避免冷料进入产品型腔造成产品强度下降或者表面缺陷，凸台底部做了1mm的倒角，方便与模架上的冷料穴孔位配合安装。侧向流道与主通道的对接位置做了2mm的圆角过渡，减少料流的转向阻力，实际试模过程中，在120MPa的注射压力下，料流填充到型腔末端的时间比常规直角侧向流道缩短0.2秒，产品的成型周期可缩短3%左右。这套结构的整体安装高度为68mm，可适配模架厚度在200-300mm之间的中小型注塑模具，不需要额外加高模架，降低了模具的整体制造成本。在日常生产维护中，这套结构的流道内壁做了抛光处理，表面粗糙度达到Ra0.8，料流不容易在通道内壁残留，

　　换色生产时的清料时间比普通流道缩短40%，适合多品种小批量的注塑生产场景。针对不同塑料的成型温度，这套结构的材质选用P20模具钢预硬处理，硬度达到HRC30-35，长期在200-300℃的工作温度下不会产生变形，流道的磨损量控制在0.01mm/10万模次，使用寿命可以满足常规量产模具的生产需求。结构设计时还考虑了加工工艺性，所有的流道特征都可以通过三轴数控铣床一次加工完成，不需要做电火花加工，加工周期比复杂的热流道结构缩短60%，加工成本仅为同规格热流道系统的15%，对于量产规模在10万模次以下的产品来说，性价比优势非常明显。
