多腔精密塑料注射成型模具结构

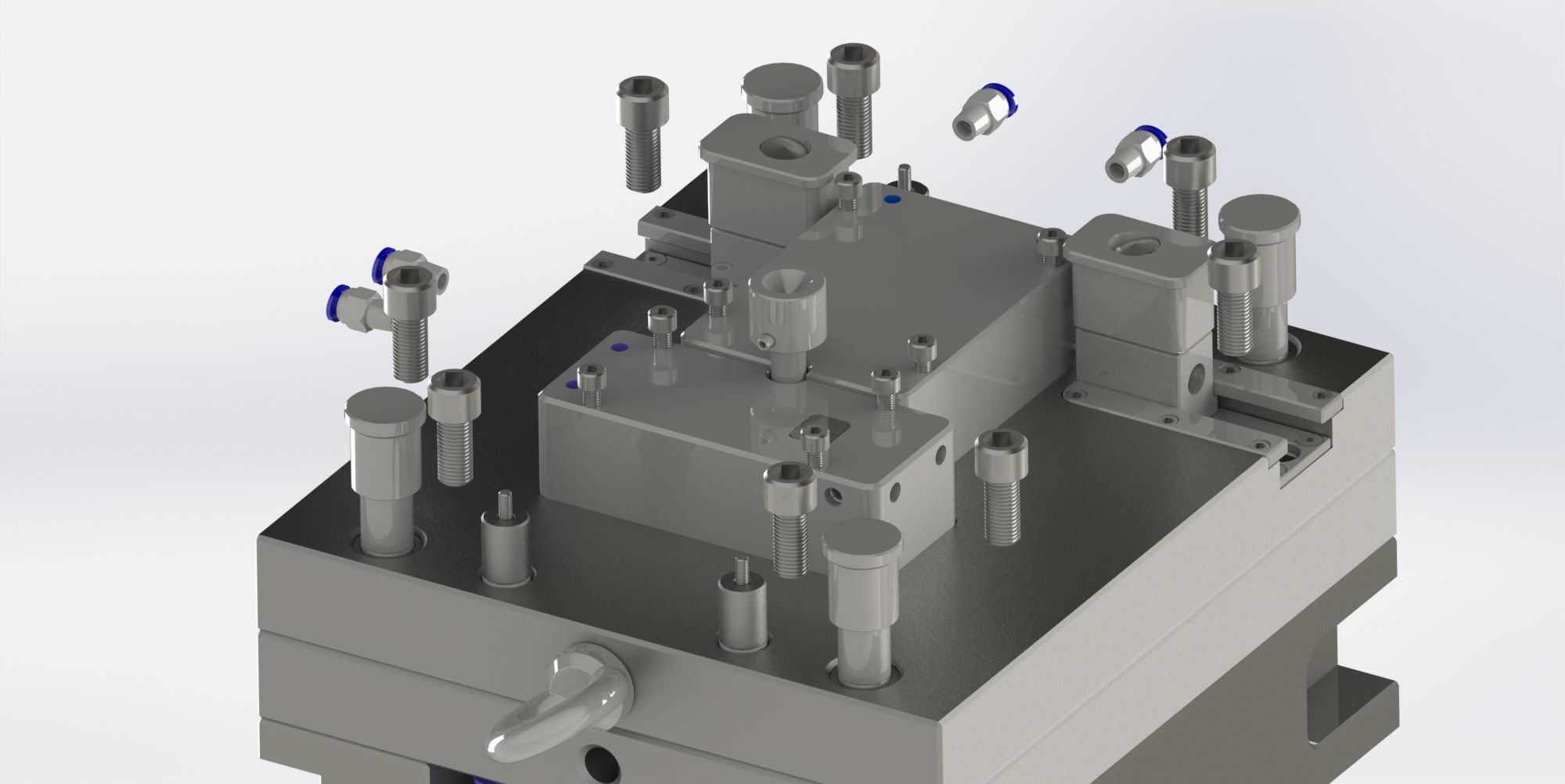

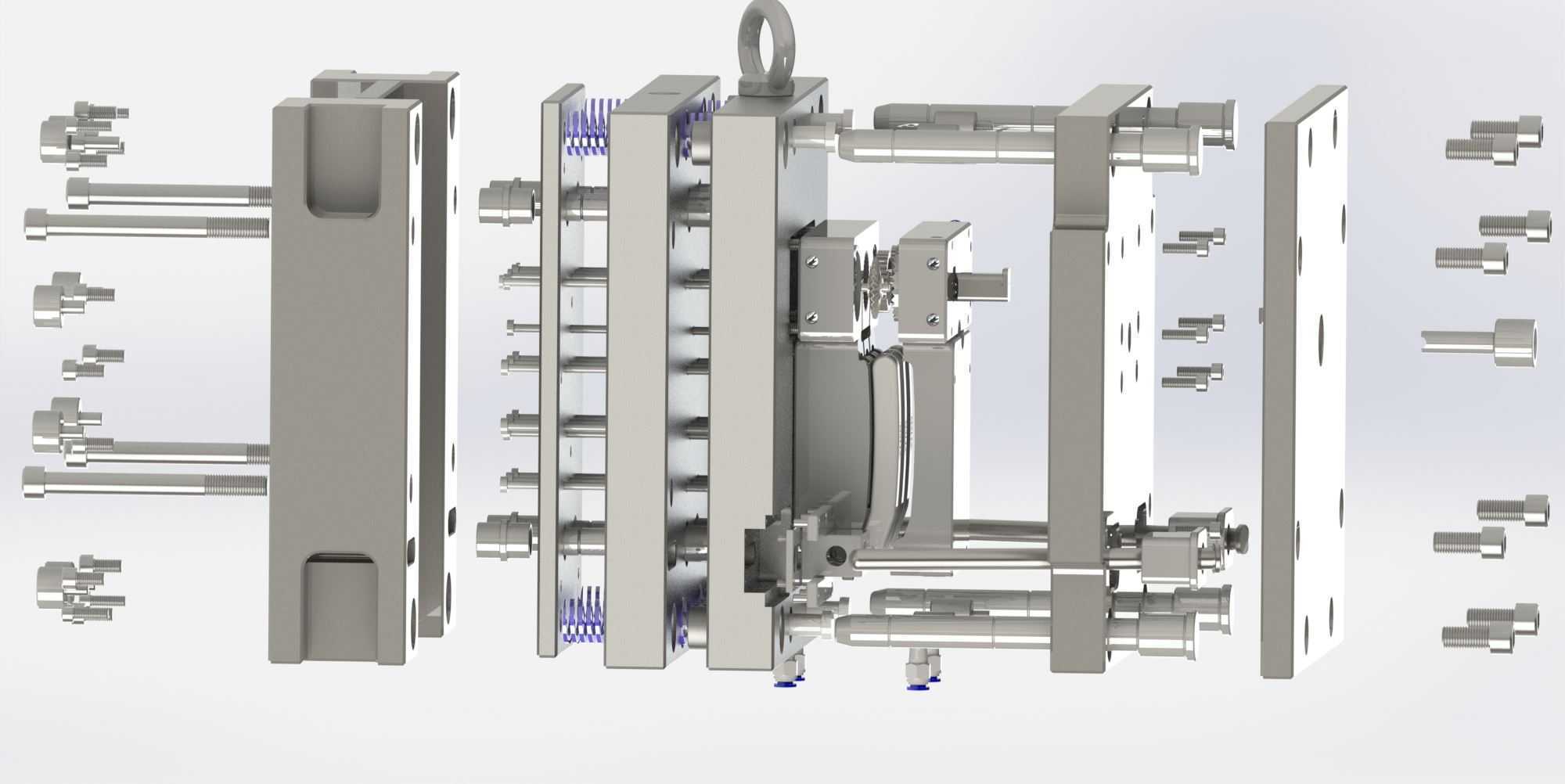

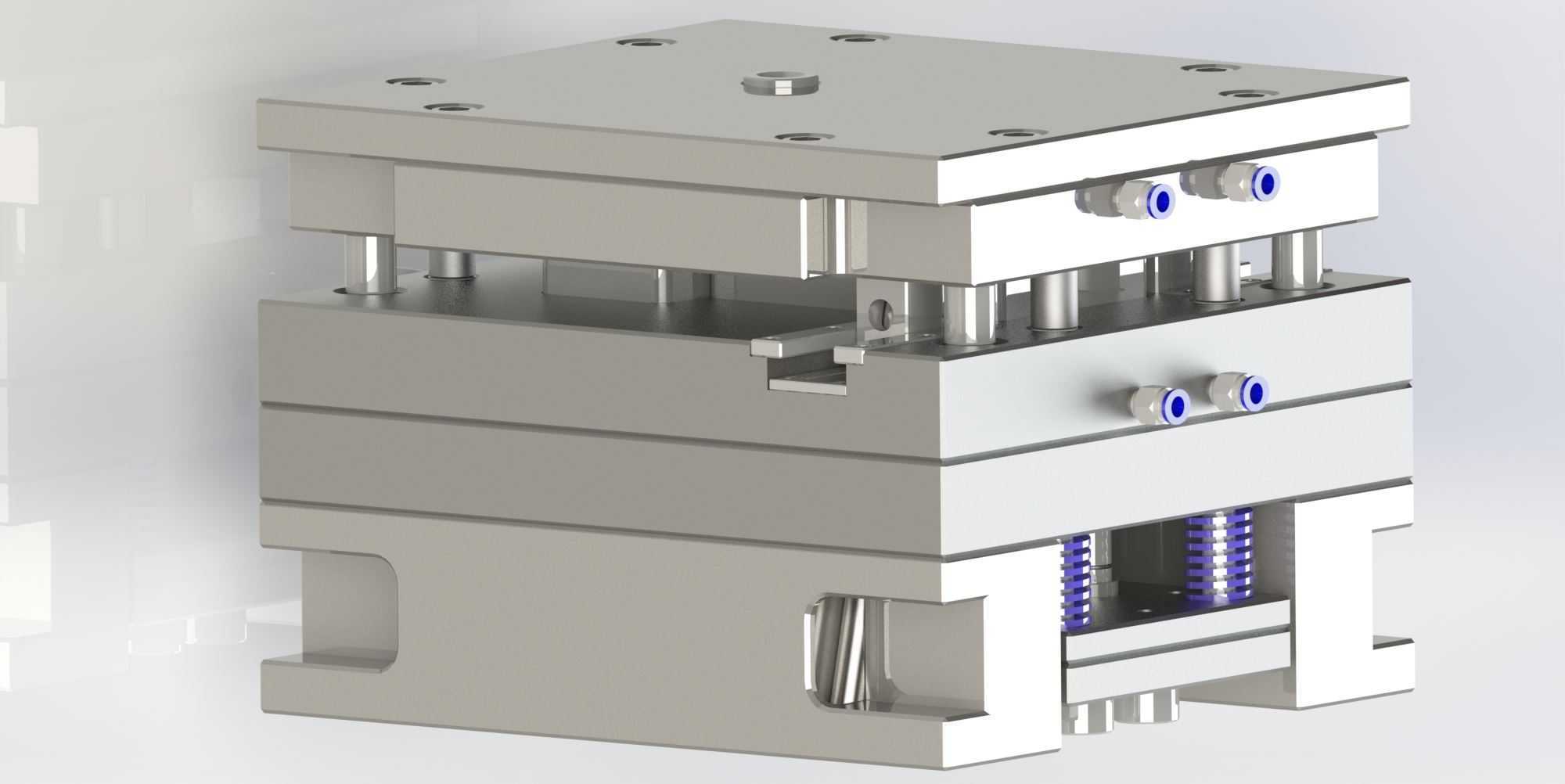

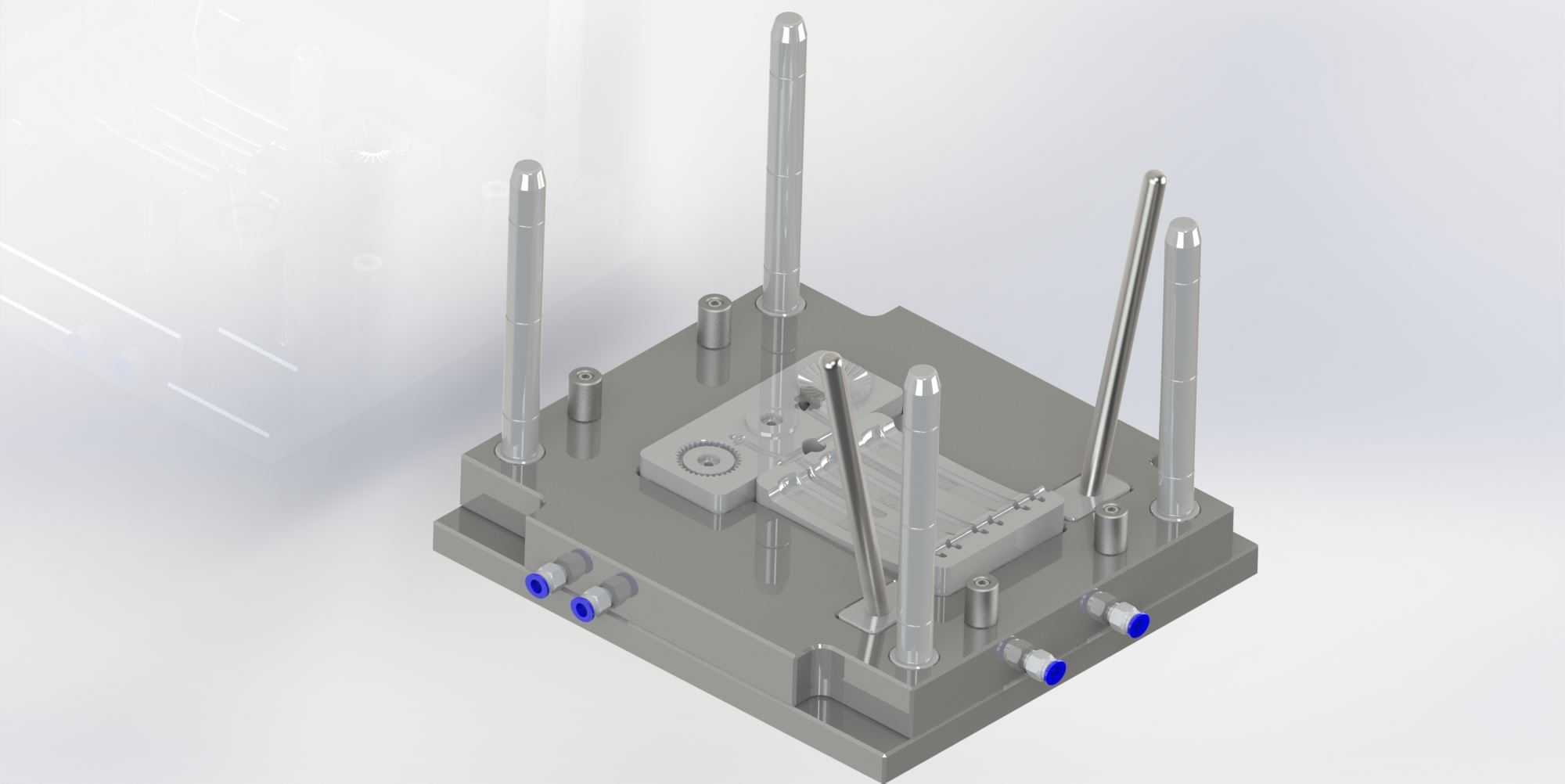

　　这套多腔注射成型结构，主要面向批量热塑性塑料零件的量产场景，常见于消费电子小型结构件、日化包装配件、家电小型功能件的生产环节，适配卧式注塑机的安装接口，可直接匹配常规吨位注塑设备的锁模、射胶工位布局。从结构拆分来看，整套模具采用标准模架搭配定制成型镶块的组合思路，动定模侧均设置了独立的冷却回路，冷却水道沿成型型腔周边均匀排布，可保证注射过程中各型腔温度差控制在合理区间，避免不同模腔产出的零件出现收缩率不均、翘曲变形的问题。导向系统采用精密导柱导套配合，导柱设置在动模侧四个角位，合模时可率先导入定模导套，保证动定模合模精度控制在微米级，避免成型过程中出现型腔错位导致的零件飞边、尺寸超差问题。顶出结构采用推板结合顶杆的组合顶出方式，

　　针对不同结构的成型部位匹配对应的顶出力道，开模后可同步将各模腔的成型零件平稳推出，避免顶出过程中零件出现顶白、变形甚至断裂的问题，同时顶出机构设置了复位杆，合模过程中可带动顶出板精准回位，避免合模时顶杆与定模侧结构发生碰撞干涉。浇注系统采用热流道搭配冷流道的组合设计，可减少浇注凝料的产生，降低原料损耗，同时流道截面尺寸经过反复校核，可保证熔融塑料在充模过程中均匀填充到各个型腔，避免出现个别型腔填充不足、个别型腔过保压的问题，保证同批次零件的尺寸一致性。排气结构开设在型腔末端的分型面位置，深度控制在塑料溢边值以内，可在充模过程中将型腔内的空气顺利排出，避免零件出现烧焦、气泡、熔接痕明显的成型缺陷。

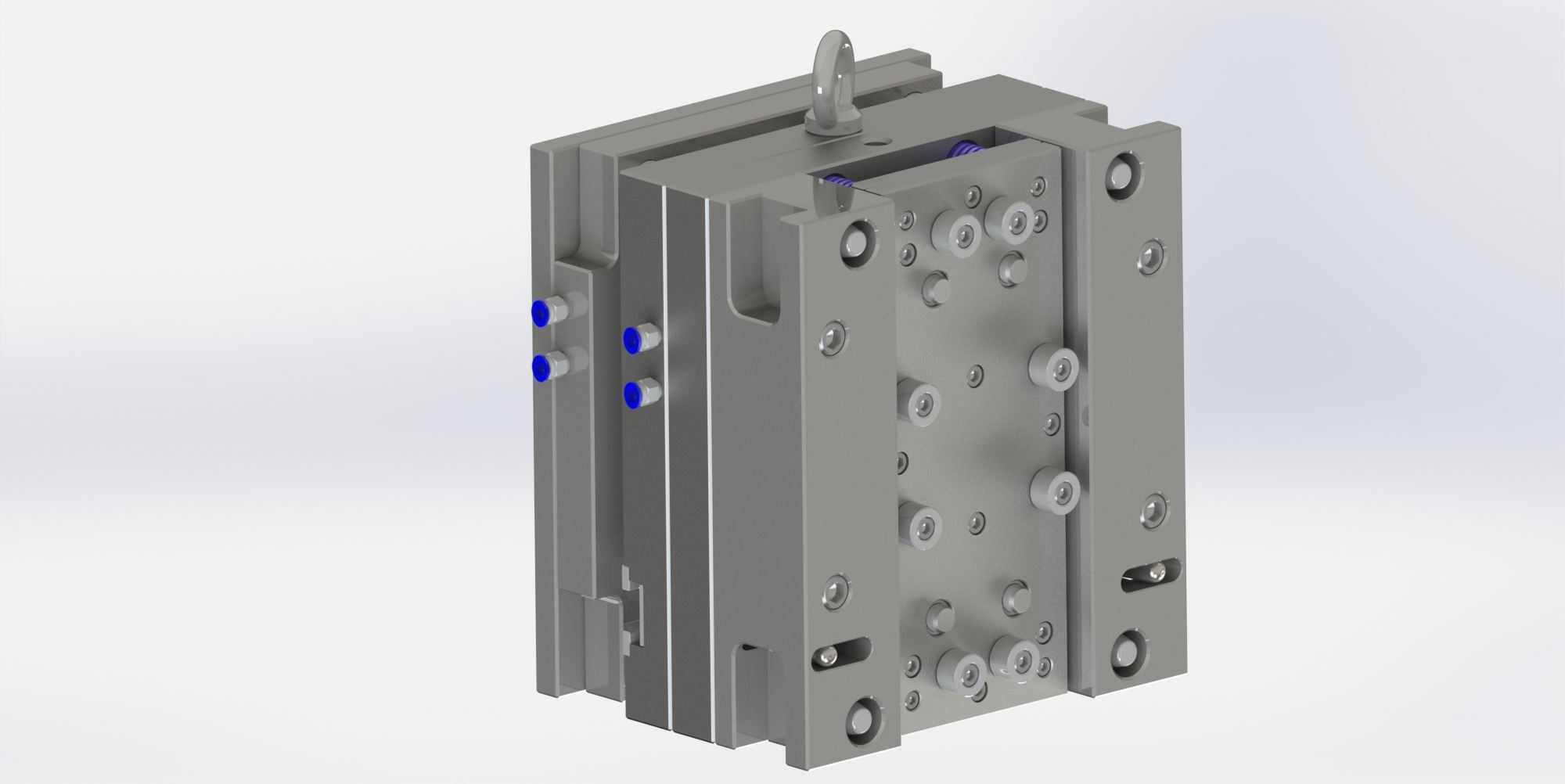

　　整套结构的安装边界完全适配标准注塑机的装模尺寸，模架周侧设置了吊装孔与锁模槽，可方便车间内的吊装转运与设备装夹，模具厚度、开模行程均匹配常规中小型注塑机的参数范围，无需对设备进行额外改造即可上机使用。从设计逻辑上，整套结构优先考虑量产过程中的稳定性与维护便捷性，易磨损的成型镶块、导套、顶杆等部件均采用标准化快拆结构，生产过程中若出现部件磨损，可快速更换对应配件，减少停机维护时间；成型部位的镶块采用模块化设计，若后续需要调整零件局部结构，仅需更换对应位置的镶块即可，无需重新制作整套模架，可有效降低产品迭代的改造成本。冷却回路的接口设置在模具非操作侧，采用标准水嘴接头，可快速对接车间的冷却水循环系统，接口位置避开了顶出、

　　锁模等运动部件的运动路径，不会在生产过程中出现管路干涉、磨损漏水的问题。定模侧设置了定位圈，可快速与注塑机的射嘴中心对准，减少装模时的校模时间，浇口套的球面尺寸与射嘴头部尺寸完全匹配，可避免注射过程中出现溢料漏胶的问题。整套结构的各运动部件均设置了润滑通道，日常生产维护时可通过预留的注油点对导柱、顶杆、复位杆等运动部件加注润滑脂，减少部件磨损，延长模具整体使用寿命。在实际生产场景中，这套结构可实现连续自动化生产，开模、顶出、合模的动作行程经过精准校核，可适配注塑机的机械手取件流程，生产过程中无需人工手动取件，可大幅提升生产效率，降低人工操作的安全风险。各成型型腔的尺寸精度经过严格管控，可保证成型后的零件尺寸公差满足精密装配要求，无需额外进行二次修边、尺寸校正等后处理工序，成型后的零件可直接进入后续装配环节。
