商用立式多层自动旋转电烤炉结构设计

　　这款立式多层电烤设备主要面向商用餐饮门店的堂食、外带烤串类加工场景，常见于烧烤店、商圈美食档口、夜市固定经营点位，相比传统炭烤设备，它不需要额外布置排烟除炭的配套管线，也无需储备木炭燃料，在室内商圈、美食城这类有明火管控的经营场景中适配性更强，日常使用时不会产生炭灰、明火飞溅的问题，能大幅降低经营场所的消防隐患与清洁工作量。

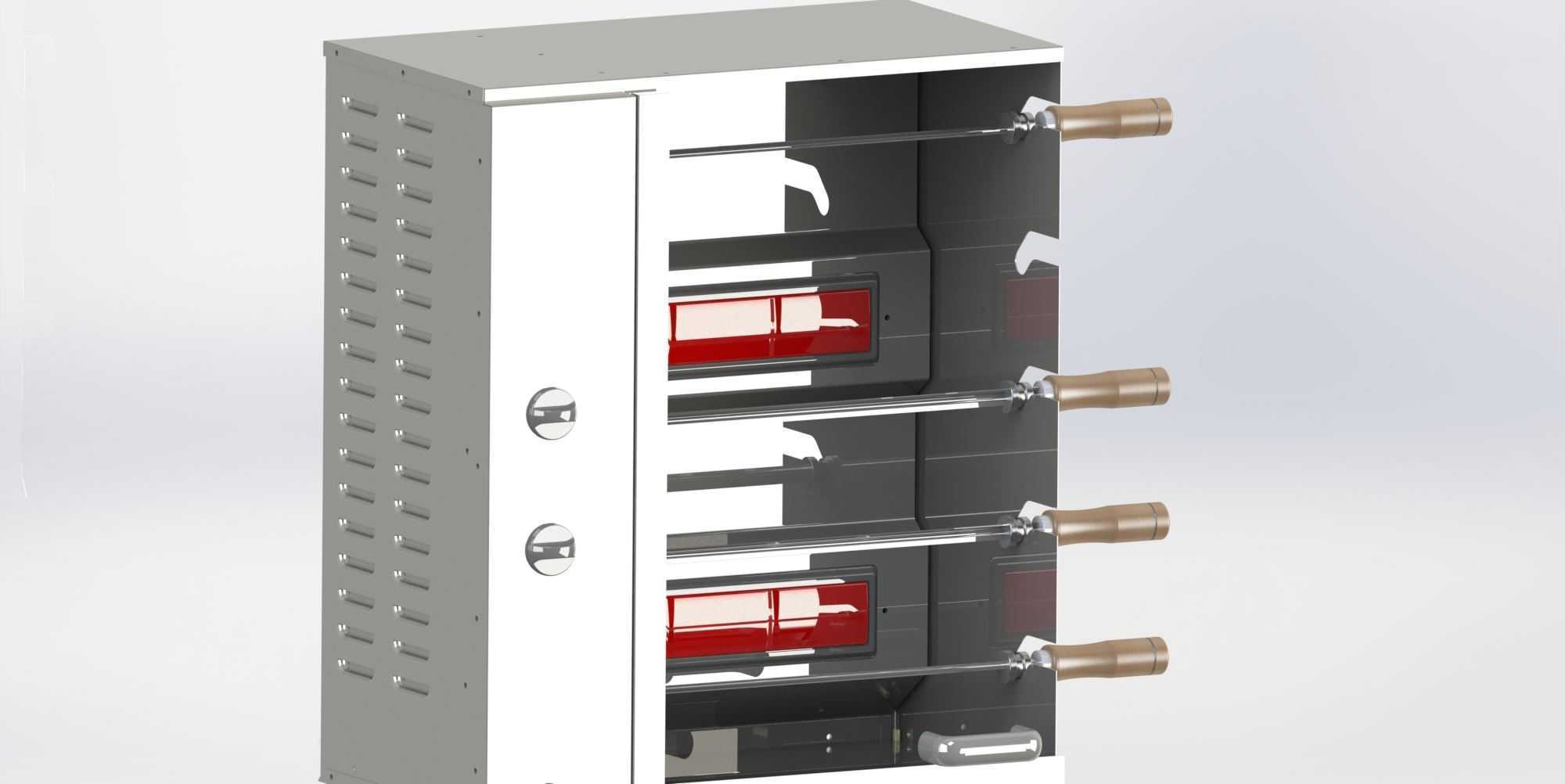

　　从结构设计逻辑来看，设备整体采用立式窄体布局，整体占地宽度控制在600mm以内，深度不超过550mm，整体高度约1200mm，安装时仅需预留后侧100mm的散热间隙、左右侧各50mm的操作维护空间即可，不需要额外做地面固定，底部可搭配可调脚轮适配不同地面的平整度，适合经营面积有限的小型餐饮点位摆放。设备外侧的壳体采用1.2mm厚冷轧钢板折弯成型，表面做高温喷塑处理，左侧面板预留多排矩阵式通风散热孔，既可以平衡腔体内部的工作温度，避免外壳局部温度过高烫伤操作人员，也能给内部的电气元件提供稳定的对流散热通道，面板上设置的两个圆形锁扣采用快开结构，日常维护时不需要额外工具即可打开侧面板，检修内部的加热管、接线端子与旋转传动部件。

　　设备内部设置四层独立的烤签工位，每层工位配套独立的旋转驱动结构，烤签手柄采用耐高温电木材质，伸出设备外侧的长度约80mm，操作人员取放烤串时不需要直接接触腔体内部高温区域，旋转结构的转速设定在每分钟6转，匀速转动可以让烤串表面受热均匀，避免局部烤焦、局部未熟透的问题，不需要人工反复翻面，单批次可同时加工16-20串食材，加工效率能匹配单档口高峰时段的出餐需求。腔体内部的加热模块采用分层布置的远红外加热管，分别安装在每层烤架的后侧与侧方位置，加热区域与烤签的旋转轨迹保持120mm的安全距离，既可以保证辐射热量均匀覆盖食材表面，也能避免食材油脂直接滴落到加热管表面产生大量油烟，腔体底部设置可拆卸的接油托盘，托盘深度30mm，日常清洁时可以直接抽出倾倒油污、擦拭残留，不需要拆解设备主体结构。

　　在建模过程中，所有钣金件的折弯半径都按照常规钣金加工的工艺要求设定为1.5倍板厚，焊接位置预留了0.1mm的焊接收缩余量，相邻钣金件的装配间隙控制在0.2mm以内，保证外壳拼接处的平整度，没有明显的缝隙错位。旋转轴的支撑位置采用耐高温石墨铜套，相比普通轴承，它可以在200℃以上的长期工作环境中保持稳定的转动性能，不需要频繁加注润滑脂，也不会因为高温出现润滑脂干结、卡滞的问题。设备的门体与腔体的结合位置设置了耐高温硅胶密封条，可减少腔体内部热量向外散失，提升加热效率的同时，也能避免工作过程中油烟从缝隙处溢出。

　　从实际使用的角度出发，设计时特意将所有电气控制元件布置在设备顶部的独立电气仓内，与下方的加热腔体做了隔热隔离，电气仓与加热层之间设置20mm厚的硅酸铝隔热板，能避免加热腔体的高温传导到电气仓，导致接触器、温控元件长期在高温环境下缩短使用寿命。每层加热回路都设置了独立的温控探头，可以根据加工食材的不同单独设定每层的工作温度，温度调节范围在100-300℃之间，可适配肉串、素菜、海鲜等不同食材的烤制温度需求，设备正面的操作区预留了温控旋钮、开关的安装位，高度距离地面约900mm，刚好适配成年人站立操作的舒适高度，不需要弯腰或者抬手即可完成参数调节。

　　考虑到商用场景下设备的日均工作时长普遍在6小时以上，所有结构件的强度都做了冗余设计，烤签支撑位的承重按照单根烤签满载500g食材的标准做校核，旋转驱动的输出扭矩预留了2倍的安全系数，即使出现轻微的油污卡滞也能正常转动，不会出现堵转烧损电机的问题。外壳的所有边角位置都做了R3的圆角处理，避免操作人员走动、取放食材时被锐角划伤，设备后侧的电源进线位置设置了耐高温护线套，避免长期高温烘烤导致线缆绝缘层老化破损，提升长期使用的安全性。
