钻孔机主轴连接头结构设计

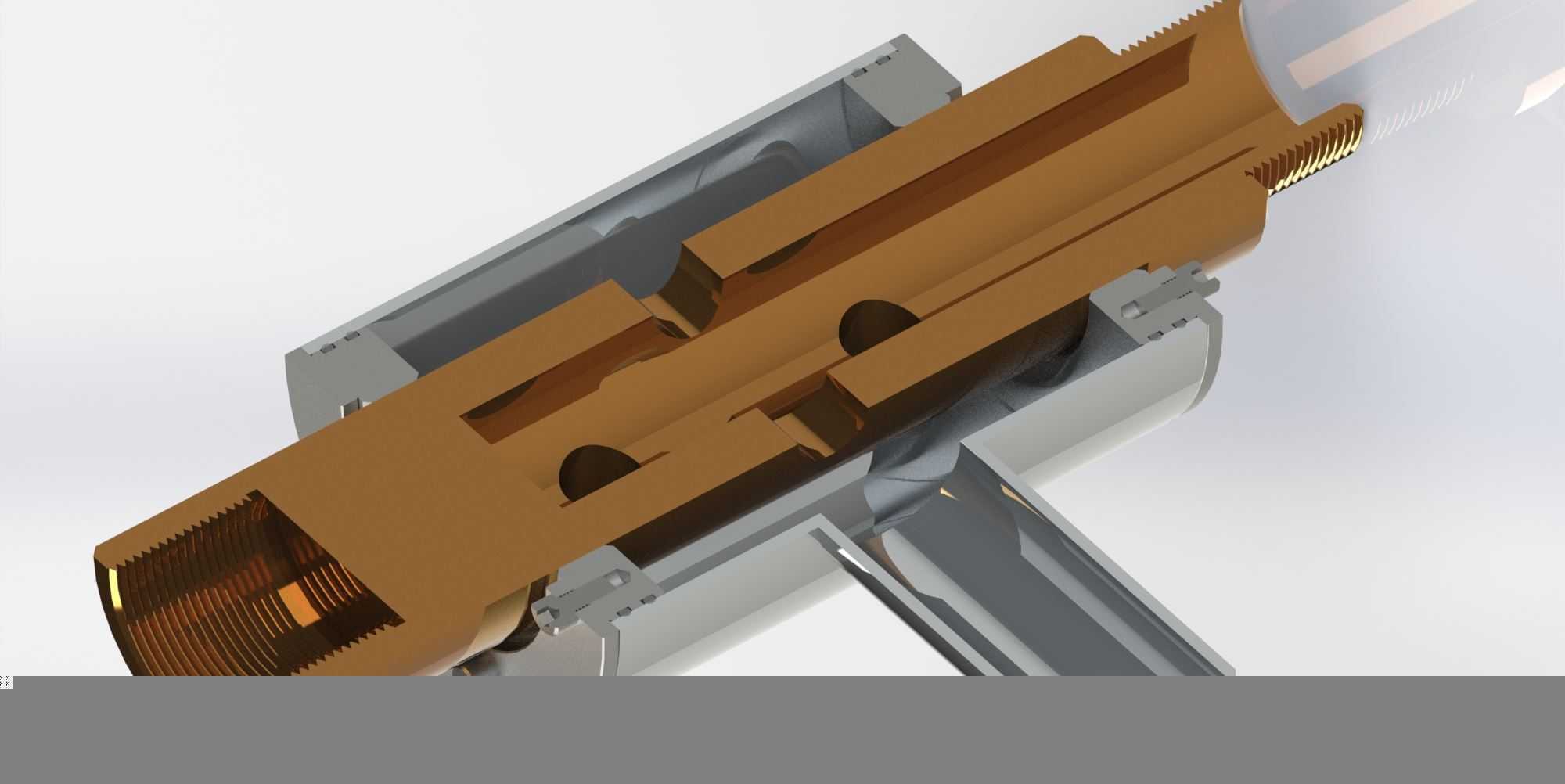

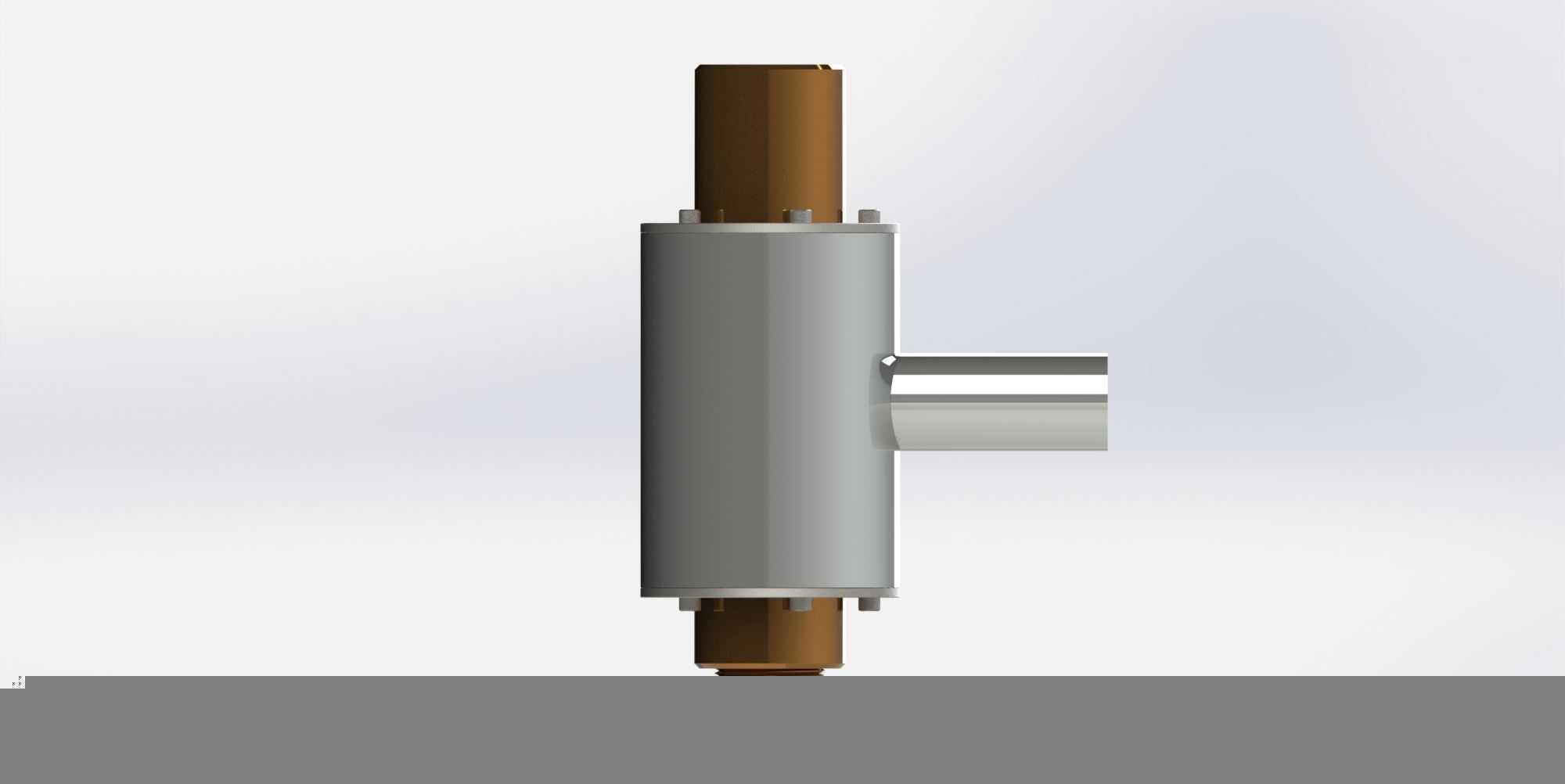

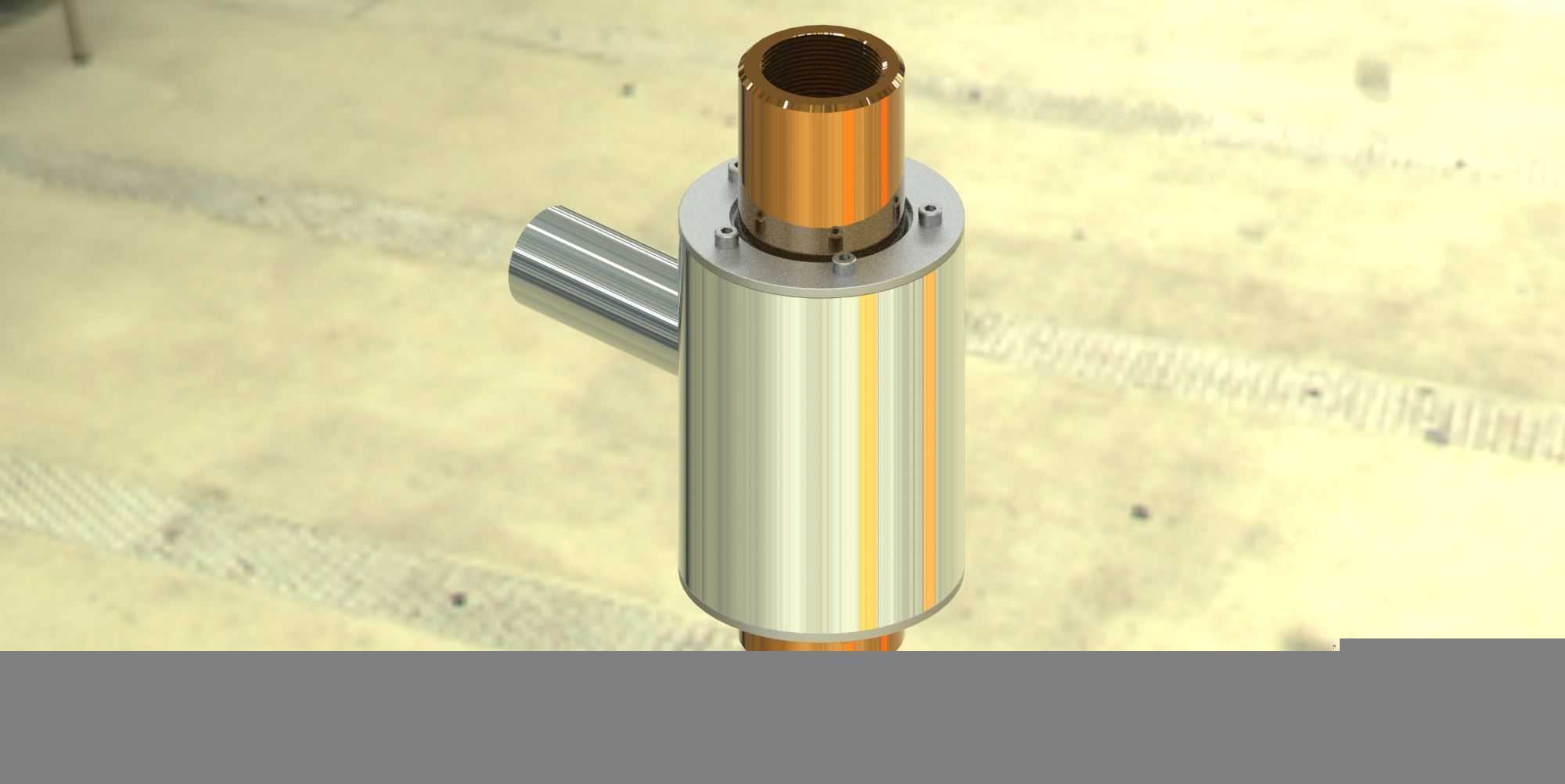

　　在批量金属切削加工场景里，这类接头部件是钻孔设备主轴端的核心衔接构件，主要承担主轴动力输出端与钻削工作头之间的刚性连接、同轴度定位以及冷却介质通路输送的作用，在立式钻床、台式钻攻一体机、多轴钻孔模组的动力输出段都能见到同结构部件的应用。从结构设计逻辑来看，该部件采用同轴双层套筒式布局，中心的铜质内轴套直接与主轴输出端的外螺纹配合，内孔加工有标准内螺纹，装配时可直接旋接在主轴端的螺纹轴颈上，配合端面的四个均布锁紧螺钉实现周向防松，避免钻削过程中因进给抗力、切削振动导致接头松脱。外层的金属套筒承担径向支撑作用，侧方伸出的横向金属管是冷却介质输入通道，加工时可将切削液或压缩空气通过套筒与内轴之间的环形间隙输送到钻削工作端，

　　直接对准钻头切削区域完成冲屑、冷却，减少钻头过热磨损，提升孔加工的表面质量与刀具寿命。从安装边界尺寸来看，该部件的主体套筒外径适配常规40mm直径的主轴安装座，侧方冷却接口的外径适配标准8mm气管或冷却液管路快插接头，中心内螺纹适配常见的钻床主轴输出端螺纹规格，整体轴向长度控制在120mm以内，安装时不会额外占用过多的主轴轴向行程空间，可兼容多数台式、立式钻孔设备的主轴安装位，不需要额外改造设备的安装结构即可完成替换装配。设计过程中重点考量了钻削工况下的受力特性，钻削时接头需要承受主轴传递的扭矩、轴向进给力以及断续切削带来的振动载荷，因此内层轴套选用耐磨铜合金材质，既保证与主轴配合面的耐磨性，长期拆装也不会出现螺纹咬死、

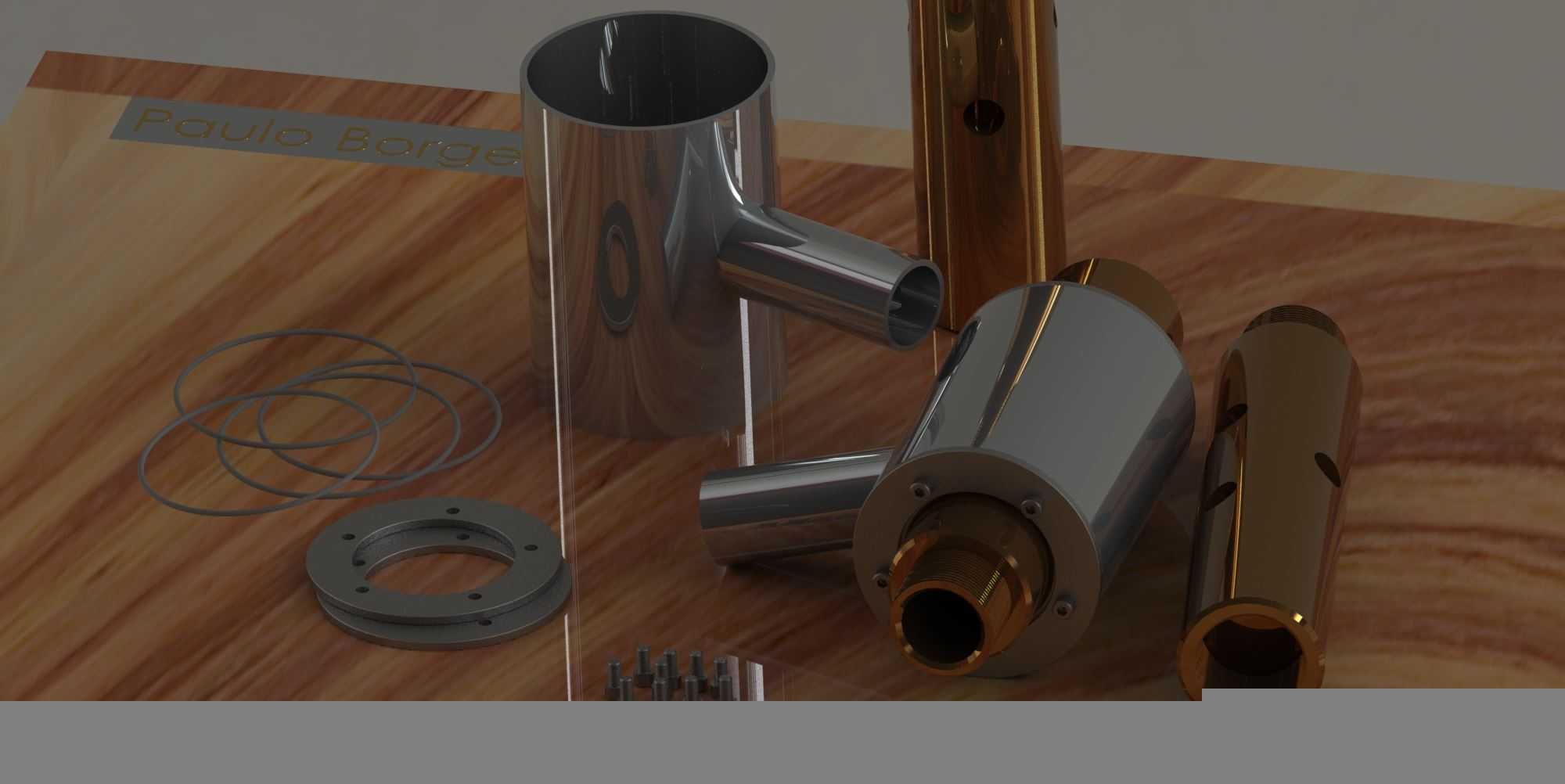

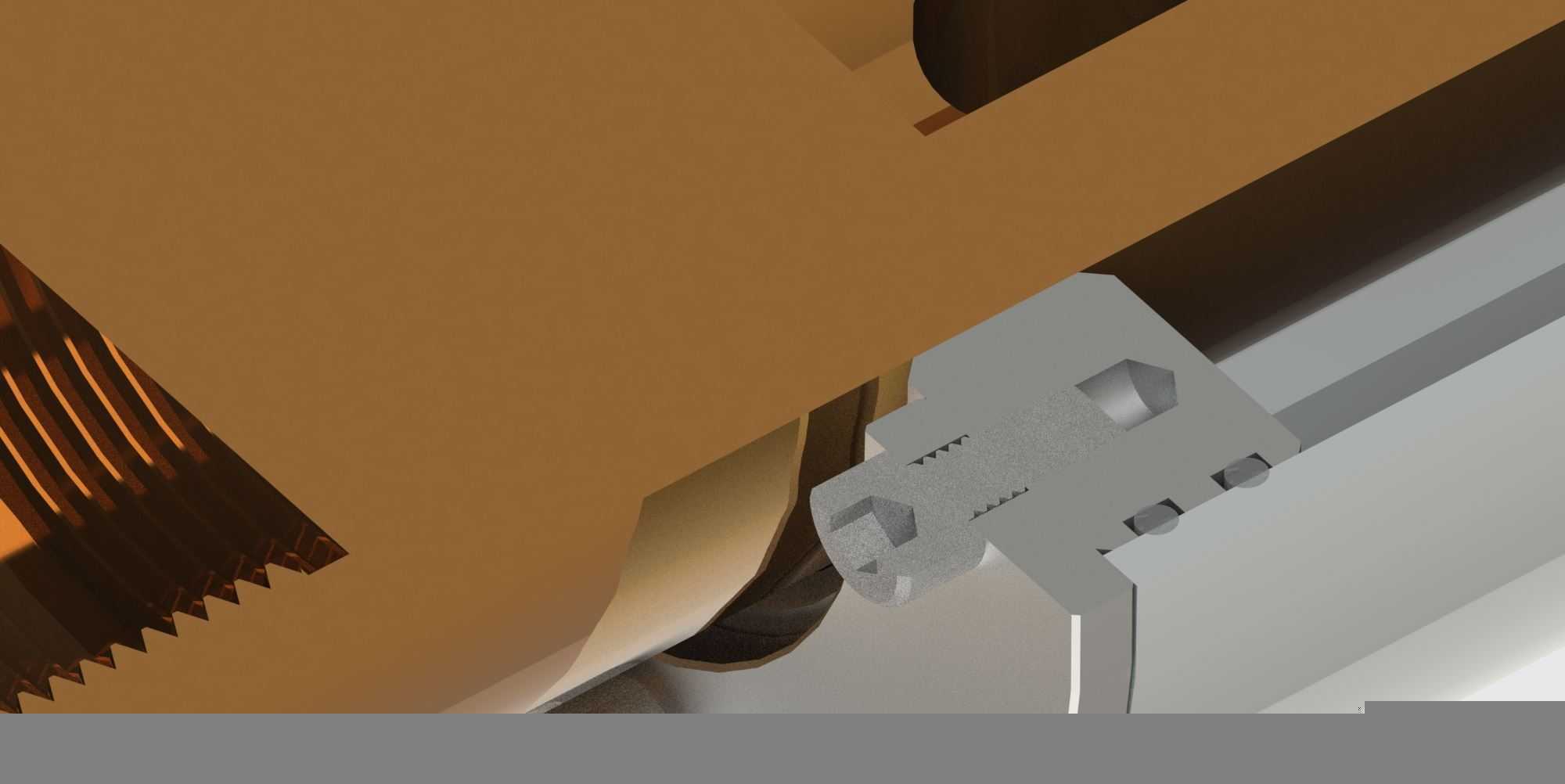

　　配合面拉伤的问题；外层套筒采用不锈钢材质加工，表面做精磨处理，既保证结构刚性，也能避免切削液长期侵蚀导致的锈蚀问题。均布的锁紧螺钉孔采用沉孔设计，螺钉锁紧后端面不突出套筒外圆面，不会与主轴安装座的内孔发生干涉，装配时可先将内轴套与主轴旋接到位，再锁紧四个侧方螺钉，最后将外层套筒套入并连接冷却管路，整个装配流程不需要专用工装，现场设备维护人员即可快速完成拆装更换。在实际应用场景中，这类接头部件不仅用于常规的金属钻孔工序，在加装适配的工作头后，也可完成铰孔、攻丝、倒角等二次加工工序，只需要更换前端的工作头连接接口即可，不需要更换整个主轴连接段，能够大幅缩减设备换型调整的时间，适配多品种小批量的机加工生产场景。

　　结构设计时特意将冷却通道设计为环形间隙式，相比侧孔直喷的结构，冷却介质可以沿着内轴外壁均匀环绕输送到前端，不会出现冷却盲区，在深孔钻削工序中，能够更有效地将切屑从孔内冲出，避免切屑堵塞在孔壁与钻头排屑槽之间，减少钻头崩刃、孔壁划伤的问题。部件的各段同轴度公差控制在0.02mm以内，装配后主轴与工作头的径向跳动量可控制在0.03mm以内，能够满足IT7级精度孔的加工要求，不需要后续额外的铰孔修正工序。在日常维护层面，该部件的结构没有复杂的内腔异形结构，设备保养时只需要拆开内轴与外层套筒，清理环形间隙内残留的切屑、油泥即可，配合面定期涂抹润滑脂，就能保证长期使用的拆装便利性，不会出现锈死、卡滞的问题。
