带链轮轴承的工业传动滑轮结构

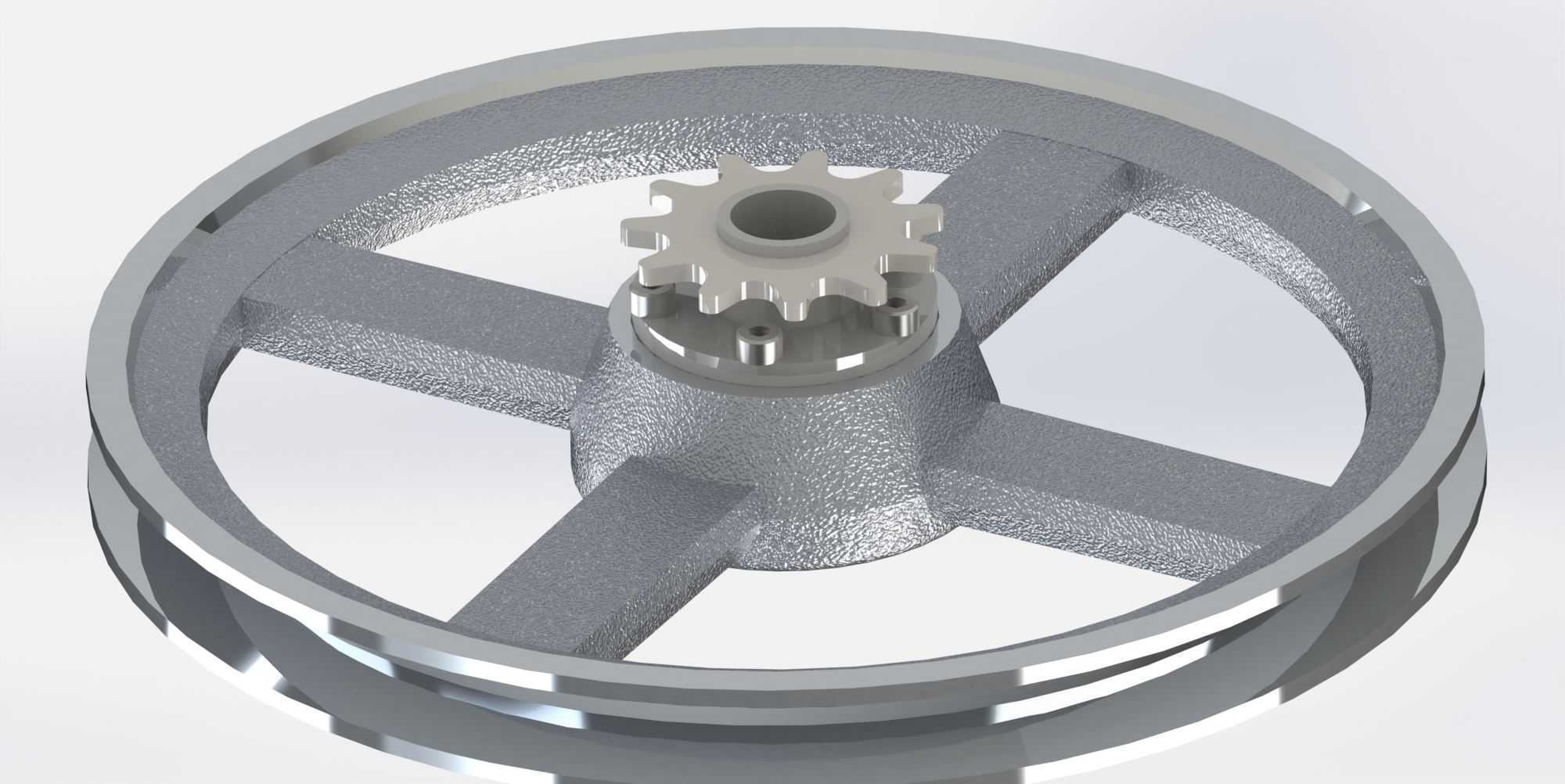

　　在各类轻工输送设备、小型自动化生产线的张紧与传动环节，这类集成链轮与内置轴承的滑轮是非常常见的配套部件，很多初次接触设备改造的工程师容易把它和普通定滑轮混淆，实际上它的结构集成度要高很多，不需要额外搭配链轮座、轴承座就能直接完成安装，能大幅减少装配环节的零件数量，降低现场安装的对齐难度。从结构设计来看，这款滑轮采用四辐条轮辐结构，轮缘做了加厚的导向边设计，既可以适配平皮带的缠绕传动，也能作为钢丝绳、尼龙牵引绳的导向轮使用，轮缘内侧的台阶结构能避免传动过程中绳索或者皮带出现脱槽跑偏的问题，在一些有轻微侧向力的使用场景下，这种带挡边的轮缘结构比无挡边的光面滑轮可靠性高很多。中心集成的链轮采用标准齿形设计，和内置的轴承内圈做了同轴定位，

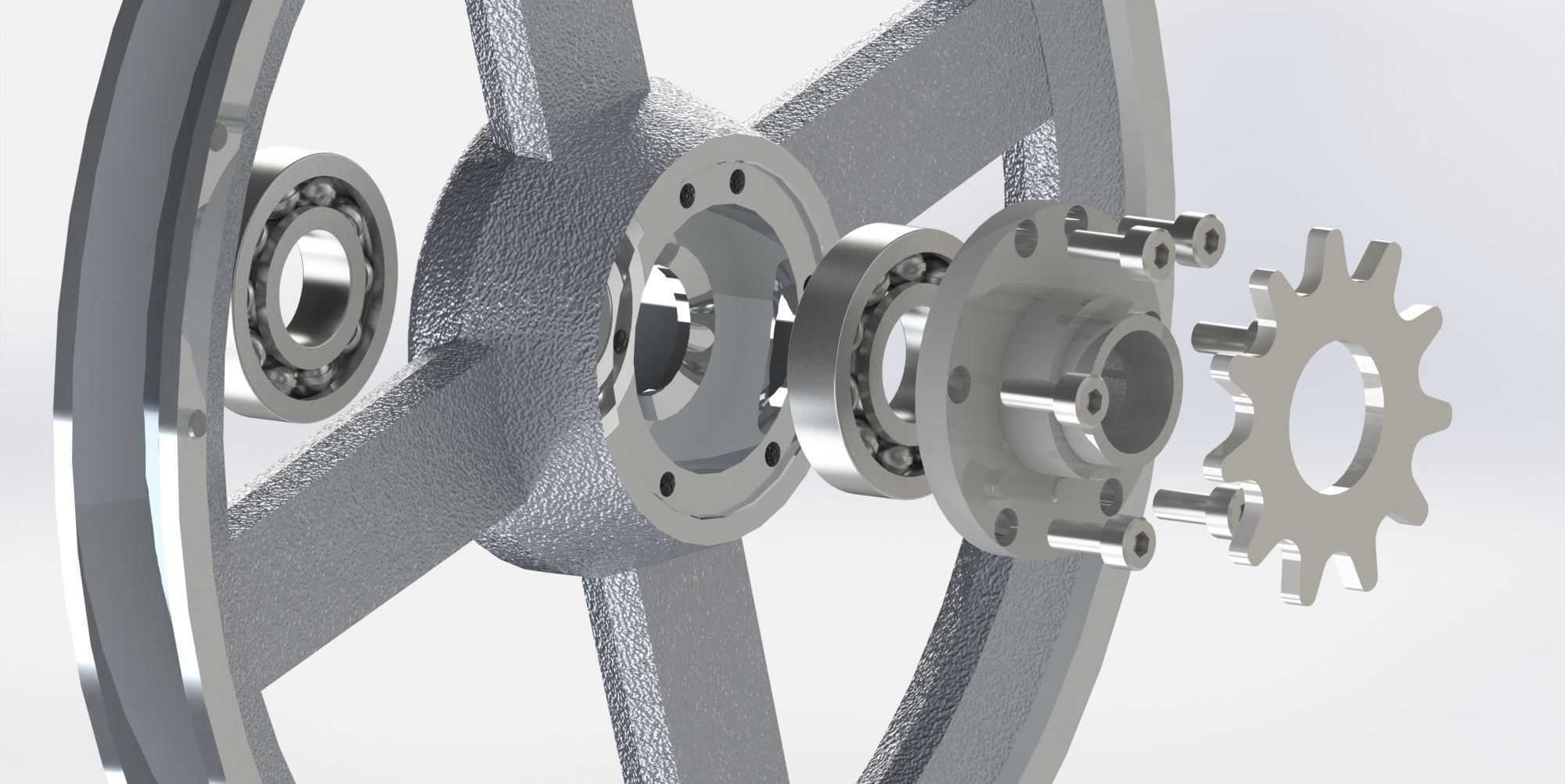

　　轴承外圈直接和滑轮主体的轮毂过盈配合，省去了额外的轴承压盖、定位套零件，轮毂上预留的紧定螺钉孔可以直接把链轮和穿过轴承的传动轴锁紧，传动的时候滑轮主体可以通过轴承绕固定轴自由转动，同时中心链轮可以和配套的滚子链啮合，实现动力输入或者转速同步的功能，这种集成设计在很多需要同时完成绳索牵引和链传动同步的设备上非常实用，比如小型包装机械的拉膜机构、自动化仓储的小件提升机构，都能看到类似结构的应用。做结构设计的时候，轮辐的厚度和过渡圆角是需要重点校核的部分，四辐条的布局相比三辐条有更好的动平衡性能，相比实心轮又能大幅降低零件自重，减少转动惯量，在频繁启停的传动场景下，更低的转动惯量能降低驱动电机的启动负载，也能减少启停瞬间的冲击载荷。

　　轮辐和轮毂、轮缘的连接位置都做了大圆角过渡，避免应力集中，在铸件生产或者3D打印打样的时候，这种圆角结构也能减少成型缺陷，避免转角位置出现应力开裂的问题。安装边界方面，这款滑轮的轴向安装尺寸由轮毂宽度决定，轴承内孔的直径是和配套传动轴匹配的核心尺寸，安装的时候只需要保证传动轴的同轴度，不需要额外调整链轮和滑轮的相对位置，因为零件在加工的时候已经保证了链轮齿圈和滑轮轮槽的同轴度，相比分体式的链轮加滑轮的装配结构，省去了现场调整同轴度的步骤，也避免了装配误差导致的链轮偏磨、皮带跑偏问题。在实际使用场景中，这类滑轮常被用在输送线的末端张紧位置，既可以作为输送带的张紧轮调整皮带张紧力，中心的链轮又可以和输送线的传动链啮合，

　　作为从动轮同步转动，不需要额外加装从动链轮，能让整个传动机构的布局更紧凑。还有一些小型起重设备的导向端也会用到这类结构，滑轮部分承担钢丝绳的导向，中心链轮可以和行程触发机构的链条配合，在滑轮转动的时候同步触发行程开关，实现起升高度的限位，不需要额外安装转速检测或者位置检测的配套轮组。设计这类零件的时候，需要提前考虑使用场景的负载，如果是用于重载牵引场景，轮缘的厚度、轴承的额定动载荷都需要对应提升，轮辐的截面也可以从矩形改成工字形来提升抗弯强度；如果是用于轻载的自动化设备，就可以在保证强度的前提下尽量做镂空处理，进一步降低自重。另外，轴承位置的密封也是设计时容易忽略的点，在多粉尘的生产车间使用时，需要在轴承两侧加装防尘密封圈，避免粉尘进入轴承滚道导致磨损加快，这款结构的轮毂两端预留了密封圈的安装槽，可以直接适配标准尺寸的橡胶防尘圈，不需要额外加工密封结构。很多工程师在选型这类集成传动轮的时候，容易只看滑轮的直径和槽宽，忽略中心链轮的齿形和节距，实际上链轮的参数必须和配套的传动链完全匹配，否则会出现跳齿、卡滞的问题，建模的时候链轮的齿形是按照标准滚子链参数生成的，齿顶圆、齿根圆的尺寸都符合通用传动标准，能直接和对应节距的标准链条啮合。轮缘的槽宽尺寸是按照常用平皮带和牵引绳的直径设计的，槽底做了圆弧过渡，不会对绳索或者皮带造成切割损伤，能延长传动件的使用寿命。
