齿轮注塑成型模具结构设计方案

　　这套齿轮注射成型模具，主要面向小模数精密塑料齿轮的批量生产场景，常见于小家电传动机构、办公设备走纸系统、精密仪器减速单元这类对齿轮传动精度、成型一致性有较高要求的生产领域，区别于普通粗牙结构件的注塑模具，该套模具的成型精度直接决定后续齿轮副的啮合侧隙、传动噪音与使用寿命。

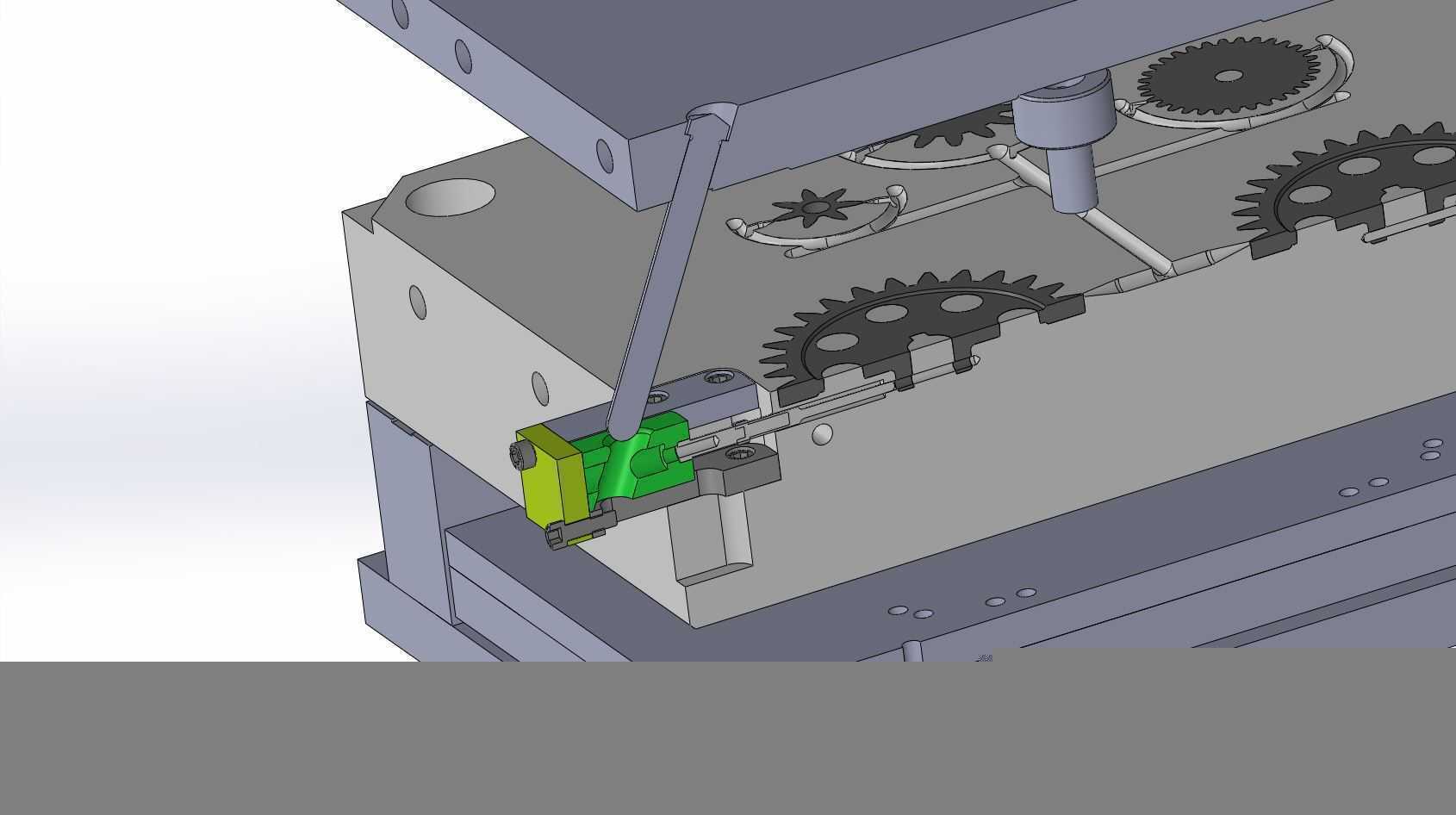

　　从实际生产用途来看，该模具采用多腔布局，单模次可成型多件带中心定位孔的圆柱直齿轮，模腔围绕中心浇口套呈圆周排布，这种排布方式可以最大程度保证各模腔的充模压力、熔体流动距离一致，避免不同模腔成型的齿轮出现齿形收缩不均、内应力差异过大的问题。模具的成型零件部分，齿圈位置采用整体镶套结构，避免分体拼接在齿面留下合模痕迹，影响齿轮啮合的平顺性；中心成型芯轴与动模板采用H7/m6的过渡配合，保证齿轮中心孔的同轴度要求，芯轴端部设计有定位止口，合模时与定模型腔精准贴合，防止成型过程中出现偏心飞边。

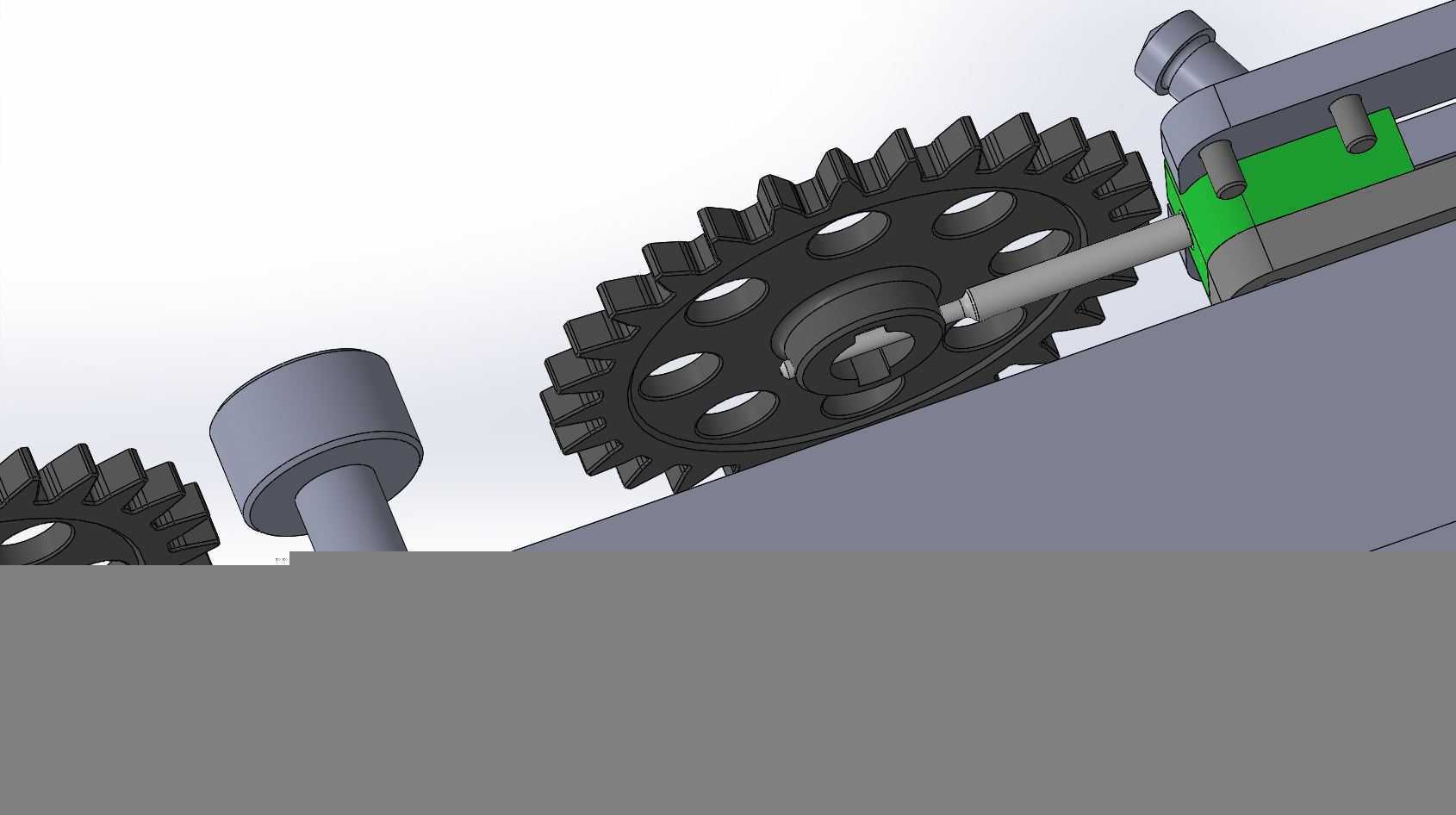

　　浇注系统的设计上，采用点浇口进料结构，浇口位置设置在齿轮中心孔的端面边缘，熔体从中心向四周齿形方向均匀填充，这种进料方式可以让熔体在充模过程中沿齿槽径向流动，纤维取向沿齿轮径向分布，能有效降低齿轮成型后的翘曲变形，同时点浇口在开模时可自动拉断，不需要后续人工修剪浇口残留，减少后工序工作量。冷却回路的排布围绕每个模腔独立设置，在定模镶套外侧、动模芯轴内部均设计有循环冷却水通道，冷却水流向采用逆流式布置，保证模腔各区域温度差控制在5℃以内，避免齿轮因冷却不均出现齿形畸变、尺寸超差。

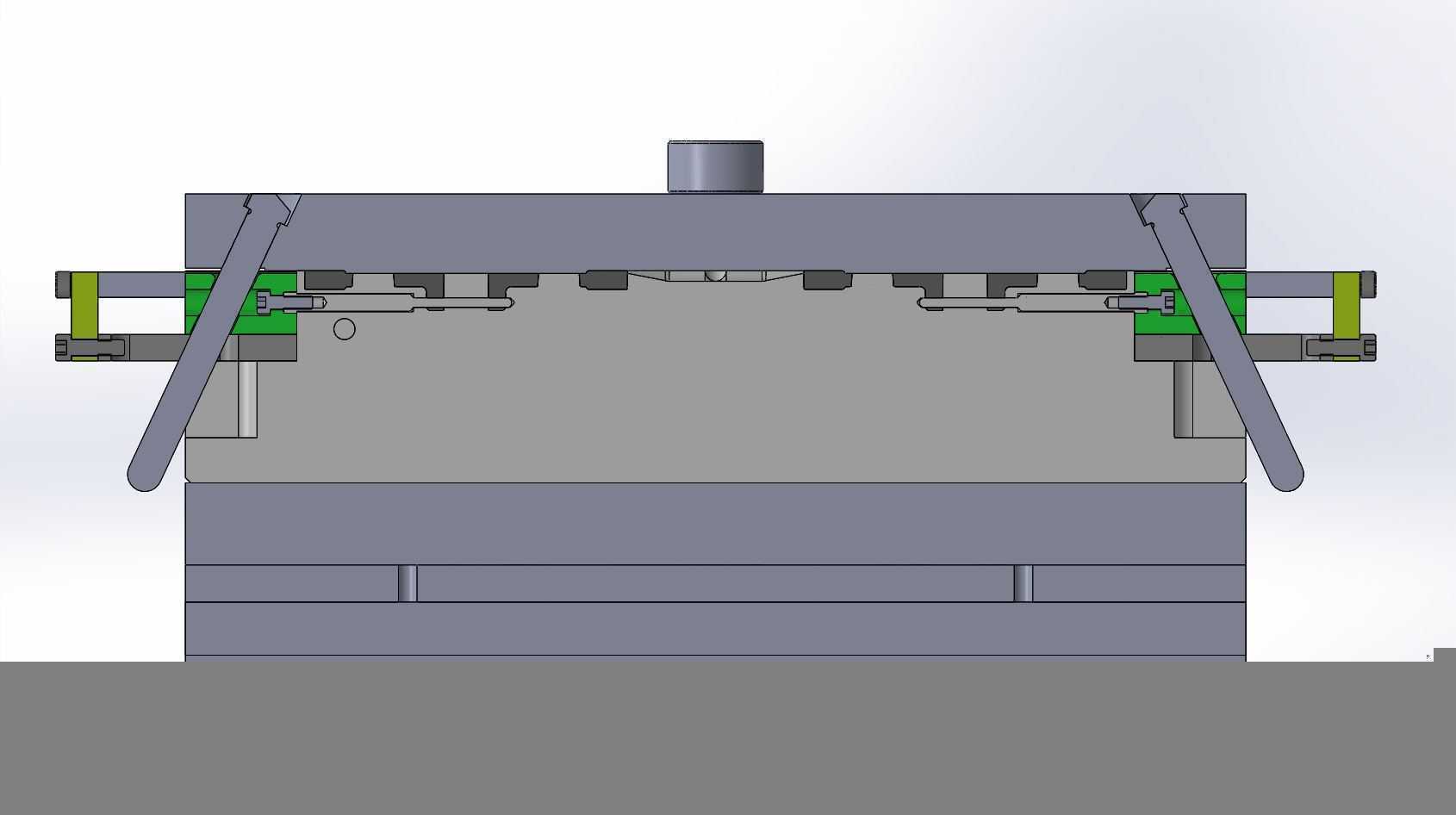

　　脱模机构采用推件板顶出结构，顶出力均匀作用在齿轮的端面整圈位置，避免采用顶杆顶出时在齿轮表面留下顶出痕迹，同时防止局部顶出力过大导致齿轮变形；推件板与动模芯轴之间采用高精度间隙配合，配合间隙控制在0.02mm以内，既保证推件板滑动顺畅，又不会出现飞边卡滞的问题。模具的安装边界适配常用的160吨卧式注塑机，模架外形尺寸满足注塑机拉杆间距要求，定位圈尺寸、浇口套球面半径均匹配对应注塑机的射嘴规格，顶出孔位置与注塑机顶杆位置对应，不需要额外改装即可直接上机安装调试。

　　在设计思路上，这套模具优先保证齿轮的成型精度与生产稳定性，所有易磨损的成型镶件均采用快换结构，当齿形镶套出现磨损导致尺寸超差时，不需要拆卸整套模具，仅需更换对应镶件即可快速恢复生产，降低停机维护时间；模具的导柱导套采用带自润滑轴承的结构，长期生产过程中不需要频繁加注润滑脂，避免油污污染塑料齿轮表面，适配清洁度要求较高的办公设备、医疗器材类齿轮的生产需求。合模定位方面，除了常规的导柱导套定位外，在定动模之间额外设置了零度精定位块，保证合模时的分型面位置精度，避免长期生产后导柱磨损导致的齿形错边问题。

　　实际生产验证中，这套模具成型的聚甲醛材质齿轮，齿圈径向跳动可控制在0.02mm以内，公法线长度变动量满足精密齿轮的精度要求，成型周期可控制在25秒以内，适合大批量连续生产。模具的排气槽开设在每个齿腔的末端，排气槽深度控制在0.015mm，既能顺利排出模腔内的空气，避免齿轮齿尖出现缺胶、烧焦缺陷，又不会产生飞边毛刺。
