杯形制品注塑成型模具结构设计

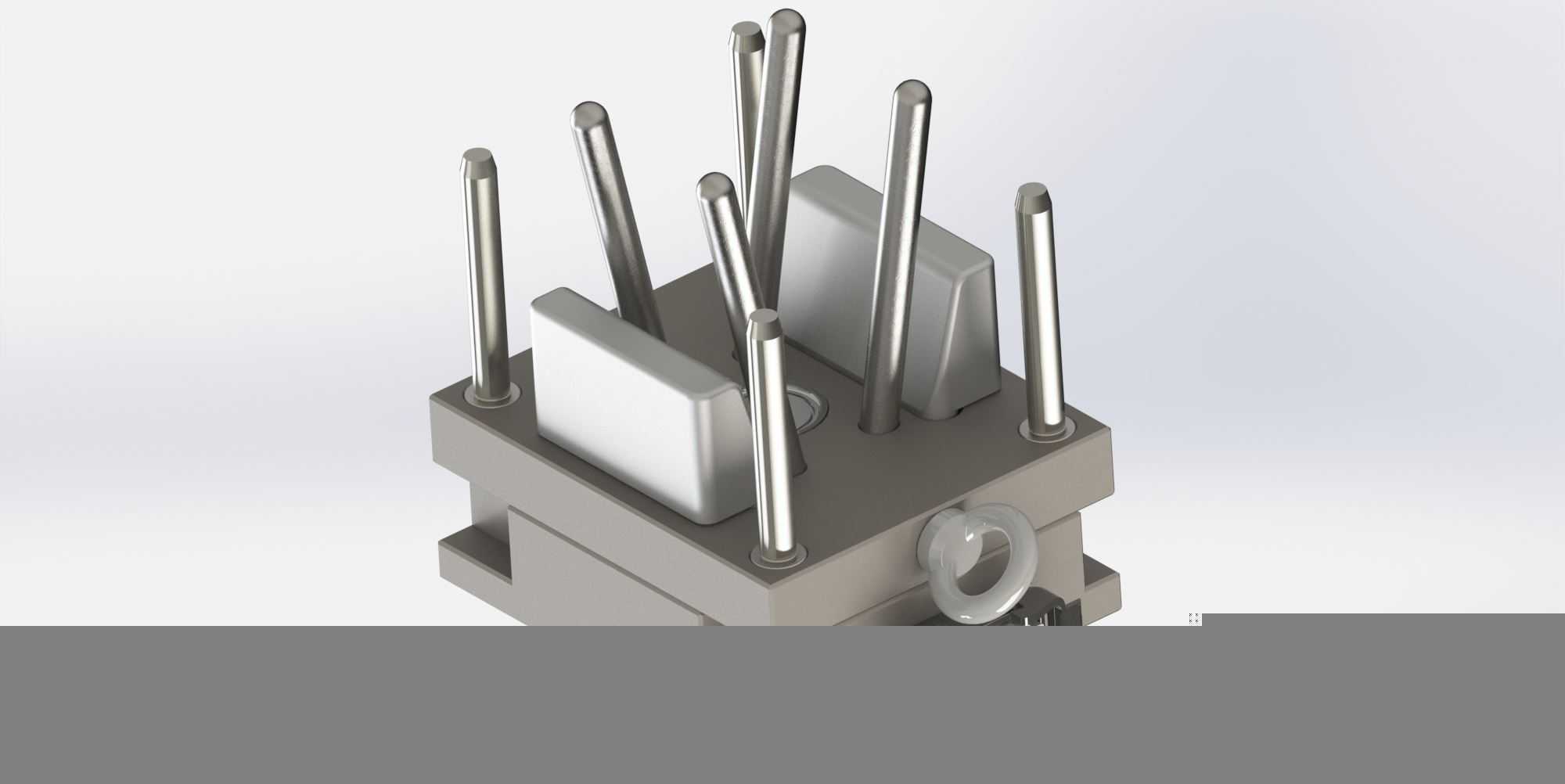

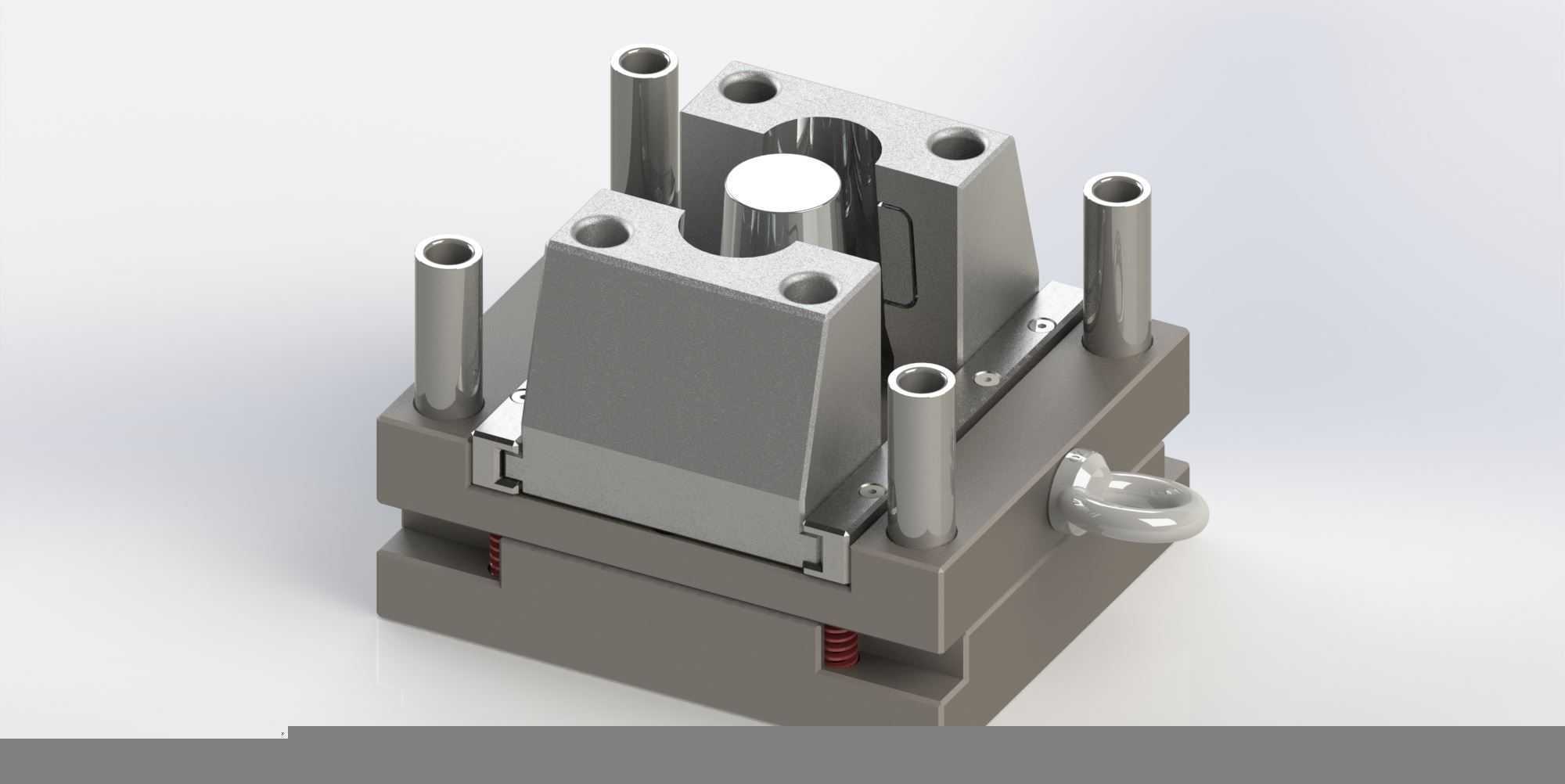

　　这套模具针对带直壁特征的杯形塑料件开发，日常接触的一次性饮水杯、日化包装杯、小型工业用塑料容腔类零件，都能通过这类结构完成批量注塑生产，在食品包装、日化耗材、小型工业塑料配件生产场景中应用十分广泛。从实际生产逻辑出发，设计时首先要匹配卧式注塑机的装模边界，模架采用标准三板式叠层结构，上下安装平面的平行度公差控制在0.02mm以内，适配常规120吨到160吨锁模力的注塑机台装夹要求，模具整体闭合后的总厚度控制在对应机台的最大最小模厚区间内，四周预留的吊环孔位置完全符合车间吊装作业的操作规范，上下模的合模定位采用精密导柱导套配合，导柱设置在模架四角，配合间隙控制在0.01mm以内，避免合模过程中出现型腔错位导致的制品壁厚不均问题。

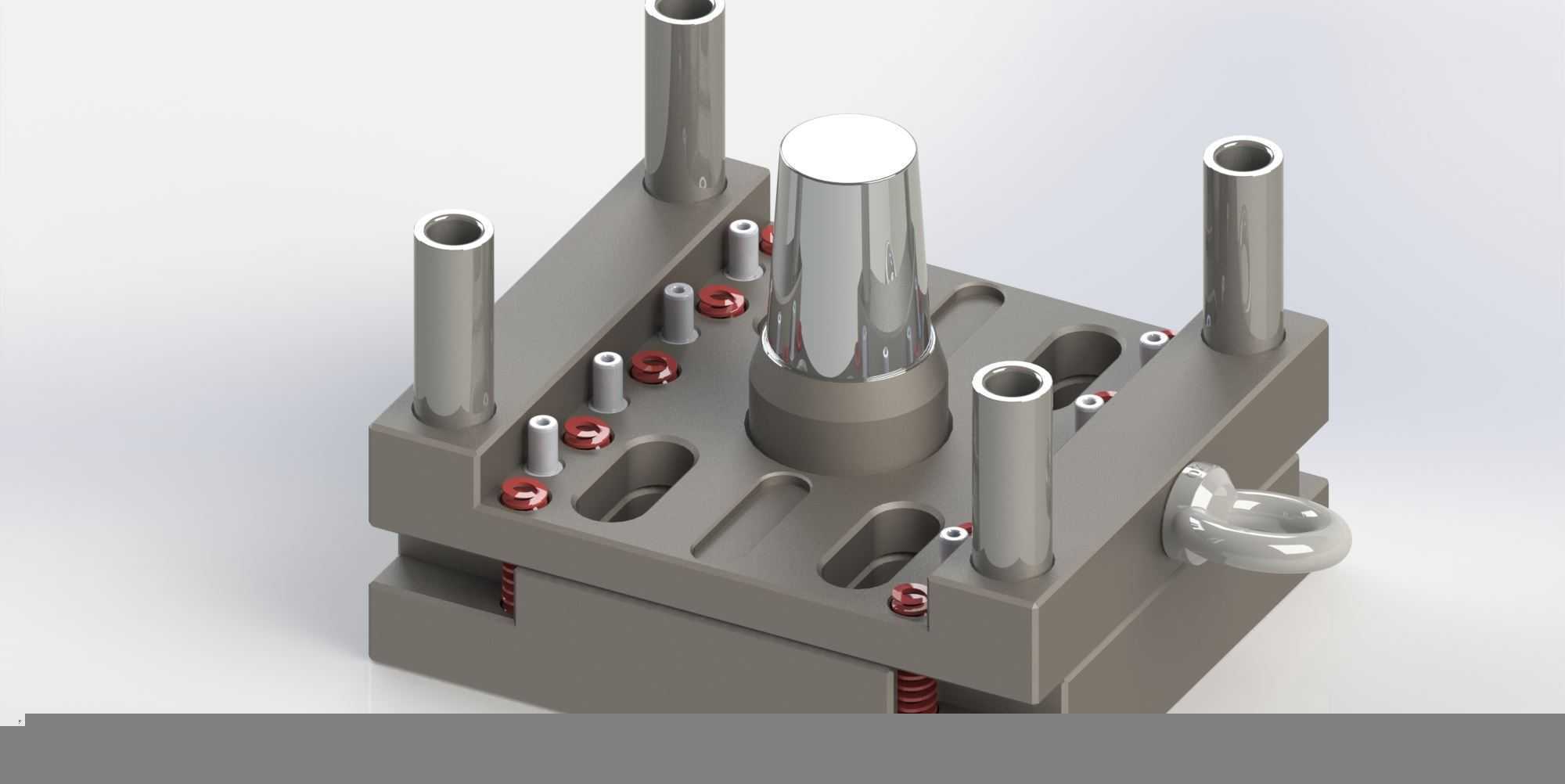

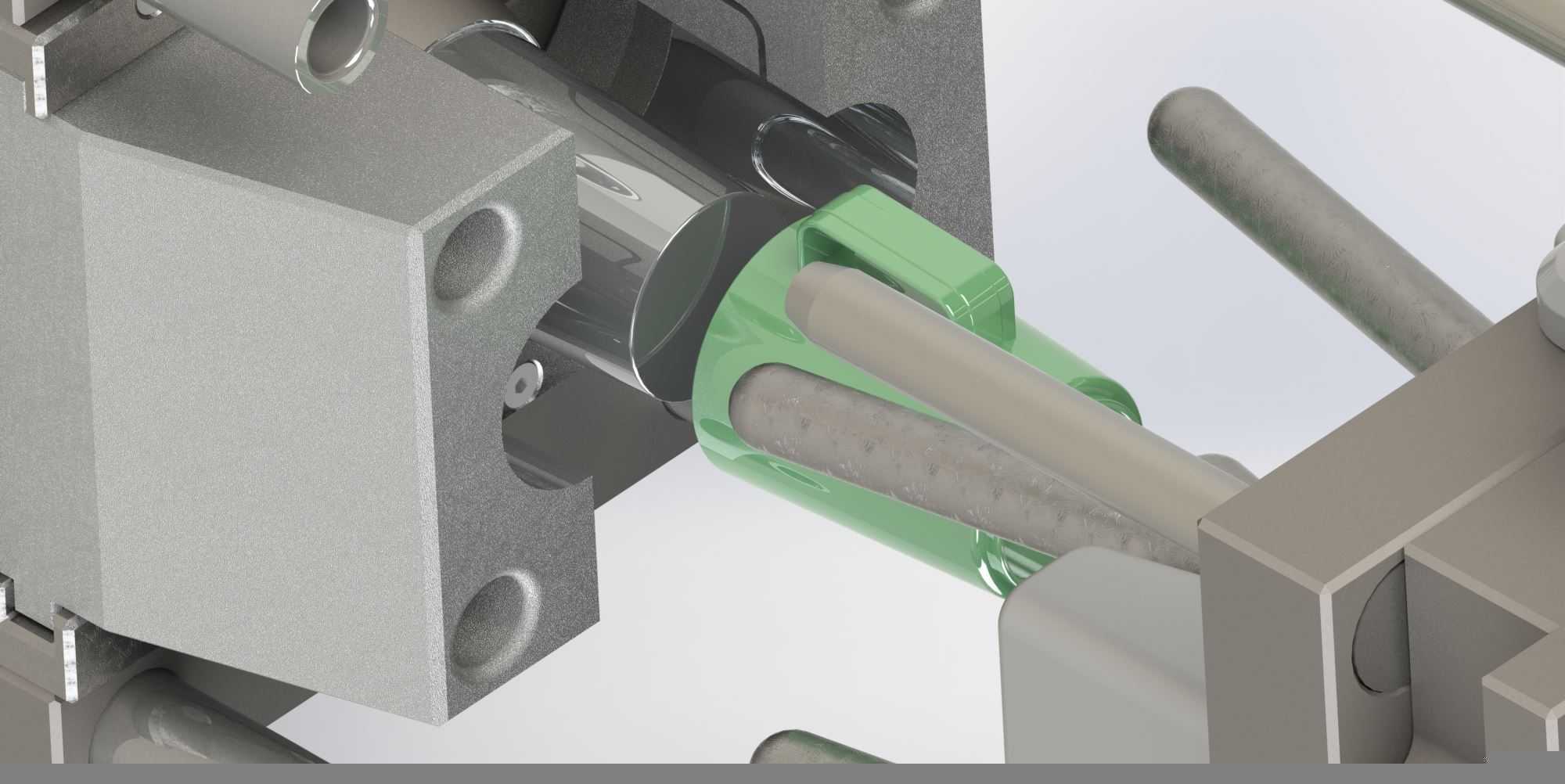

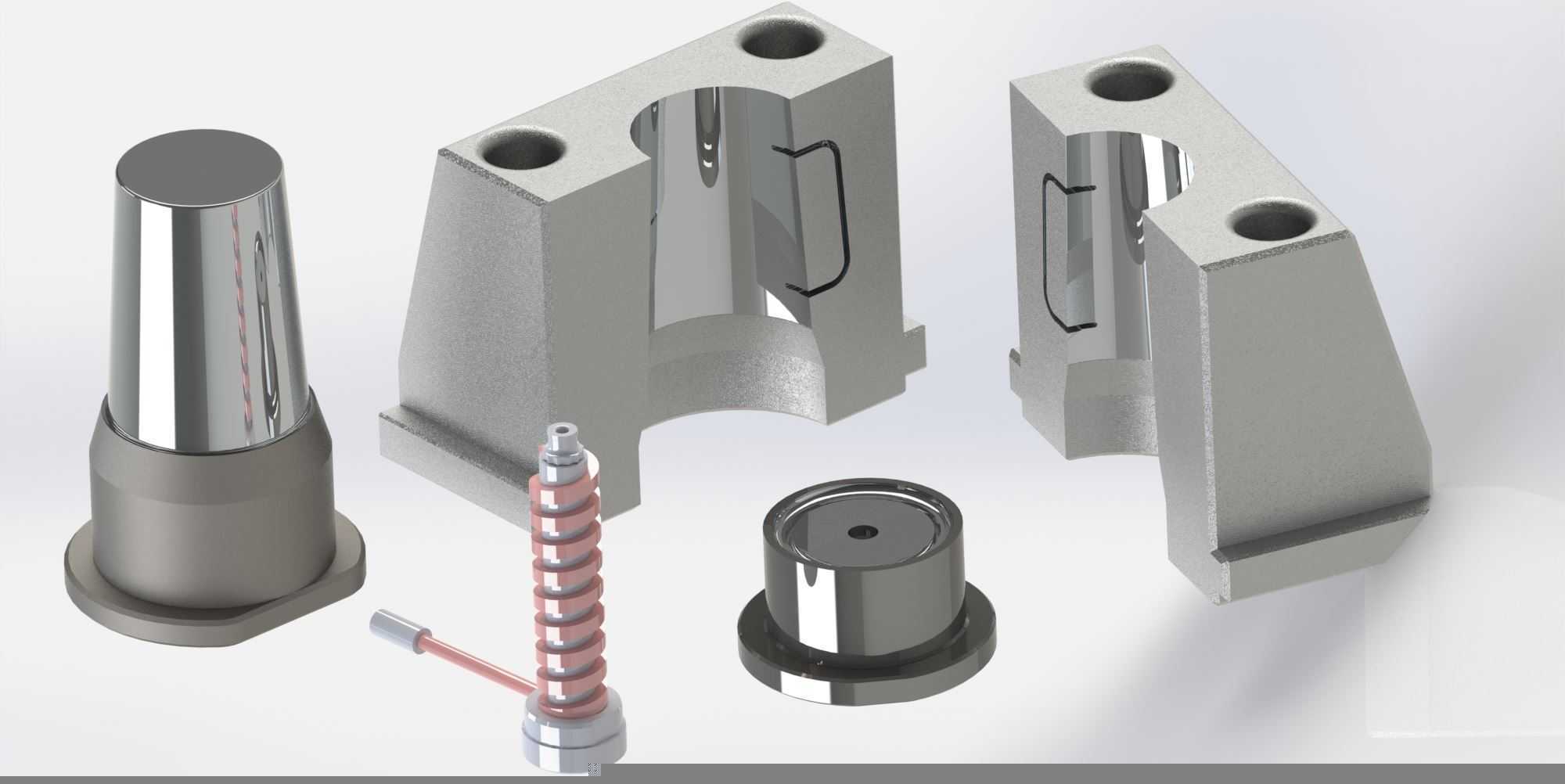

　　成型部分的设计围绕杯形件的脱模特性展开，由于制品是带深度的直壁容腔结构，脱模时如果受力不均很容易出现顶白、变形甚至开裂的问题，因此顶出结构采用顶板顶出的方式，顶出力均匀作用在制品的整个端面边缘，不会在制品表面留下明显的顶杆痕迹，能更好保证杯形件的外观质量。浇注系统的设置考虑到杯形件的中心进料需求，主流道设置在定模中心位置，搭配定位圈直接和注塑机炮嘴对位，减少注塑过程中的压力损失，分流道采用圆形截面设计，保证塑料熔体充模时的流动顺畅性，避免出现充模不满、熔接痕明显的缺陷。冷却系统的排布直接影响生产效率和制品成型质量，在动模型芯内部和定模型腔四周都设置了循环冷却水道，水道距离型腔壁的距离保持在15mm到20mm之间，水道直径选用常规的8mm规格，保证冷却水流速均匀，让整个型腔区域的温度差控制在5℃以内，避免制品因为冷却不均出现收缩变形、尺寸超差的问题。

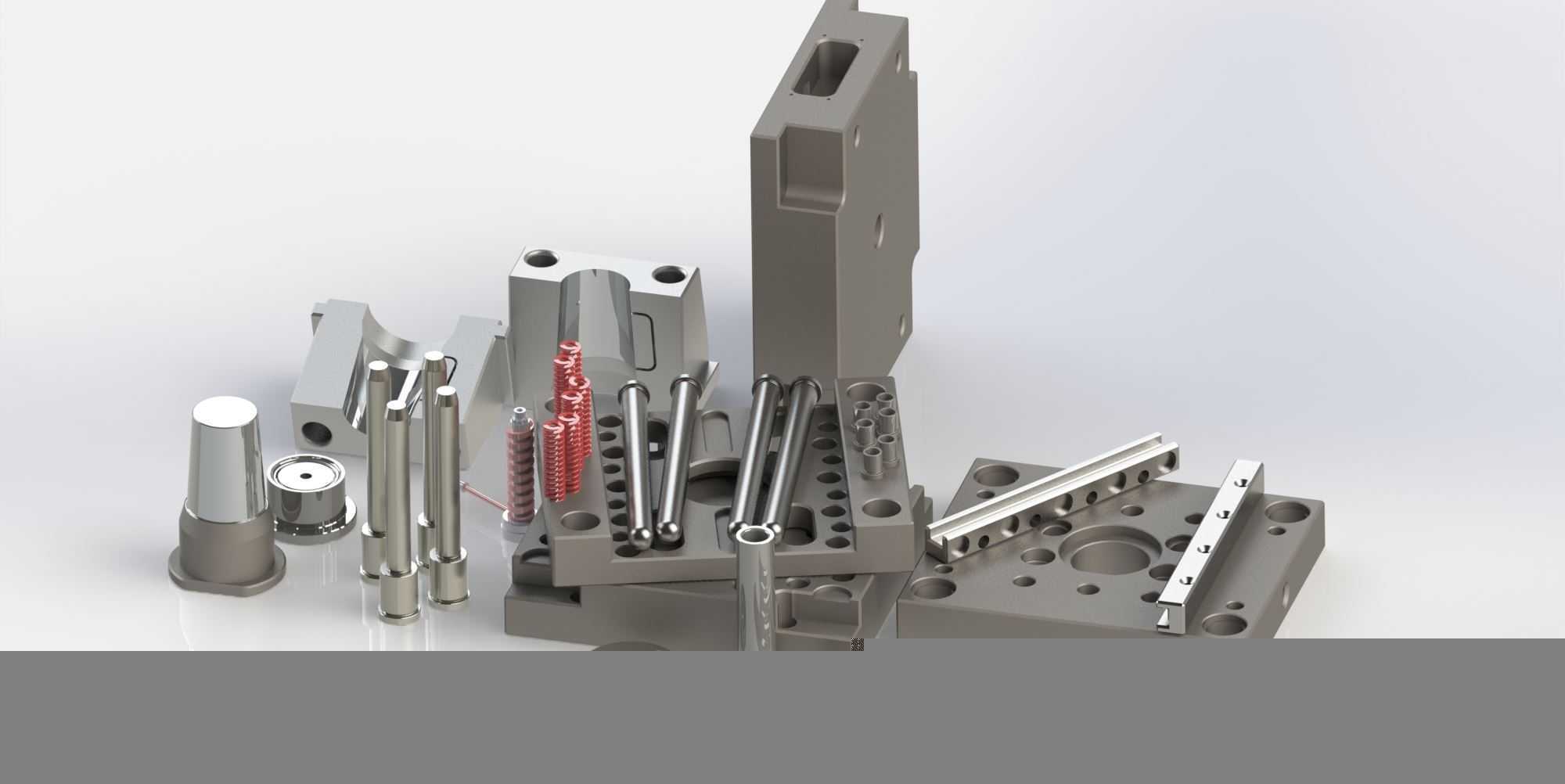

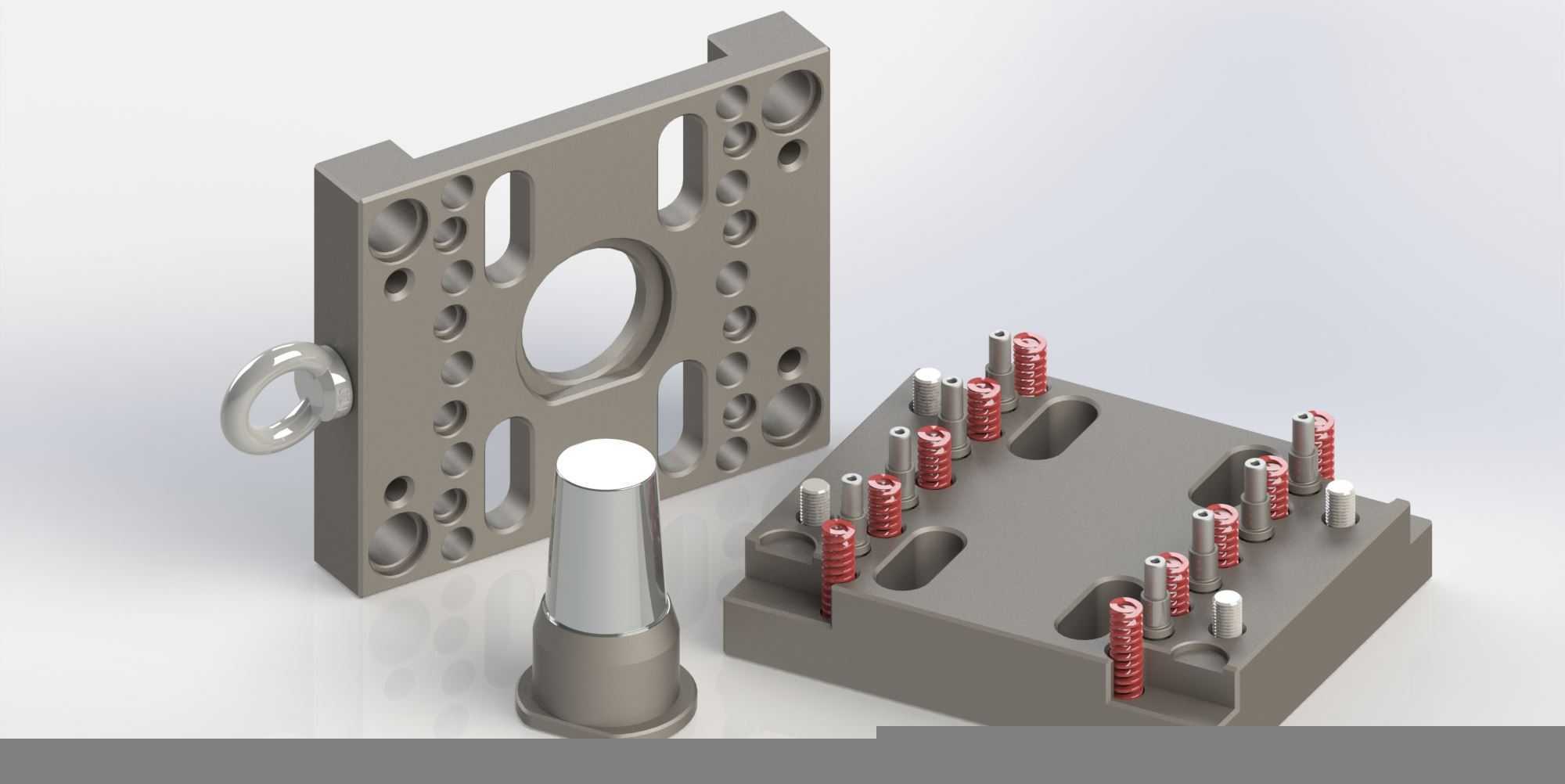

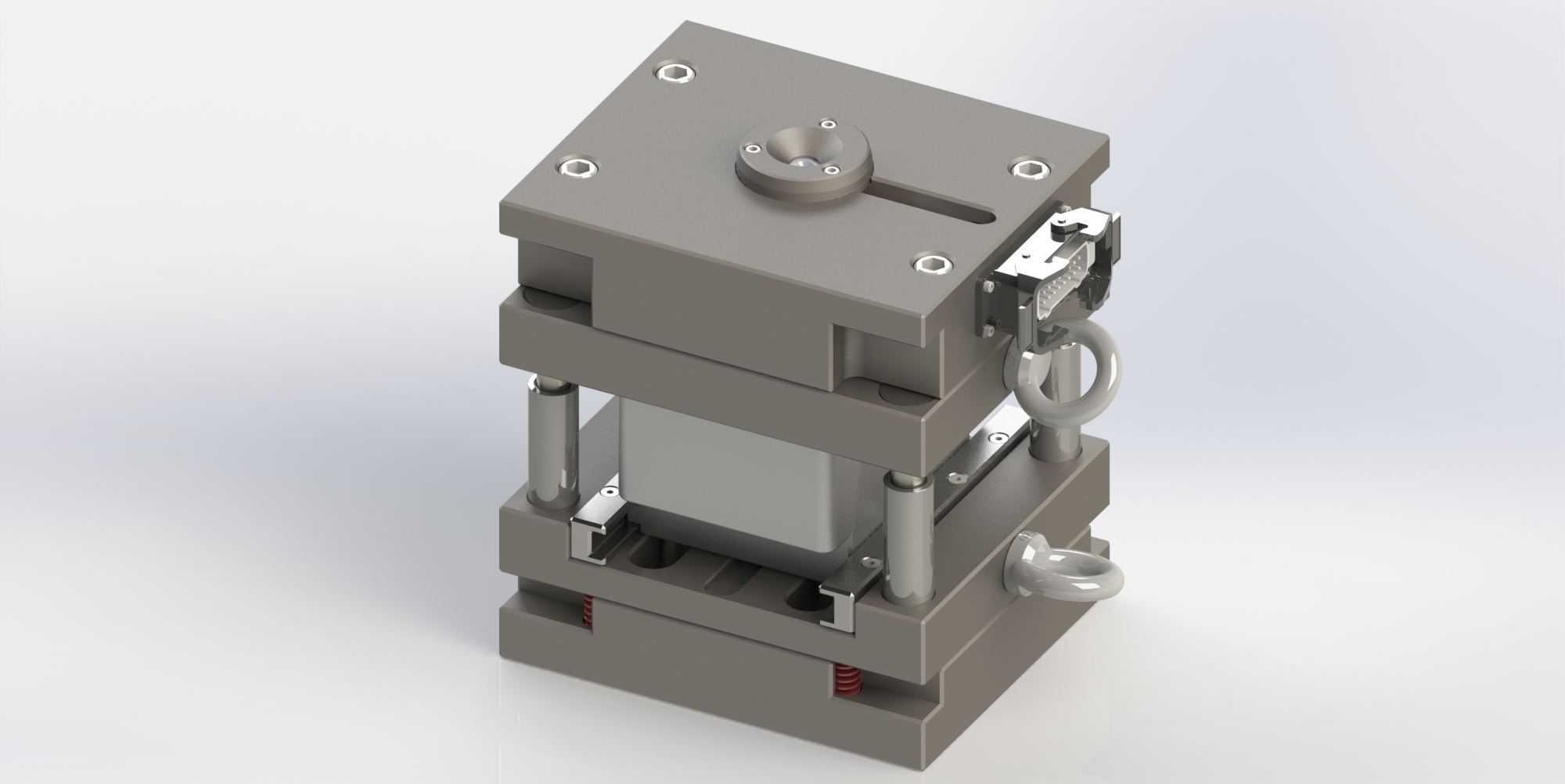

　　模具侧面设置的锁模扣结构，是为了保证开模过程中模板按照设定的顺序分开，先完成流道凝料的自动脱落，再完成制品的顶出动作，避免开模顺序错乱导致的模具损坏或者制品滞留在定模侧的问题。模具上设置的弹簧复位结构，能保证顶出机构在合模前准确回到初始位置，避免顶杆和型腔发生碰撞干涉。从实际装配的角度考虑，所有模板之间都设置了定位销钉，保证各个零件的装配位置精度，易磨损的导套、顶杆等零件都采用标准件设计，后期生产过程中出现磨损可以快速更换，减少模具的停机维护时间。这套结构的设计没有采用复杂的特殊抽芯结构，因为杯形件本身没有侧凹或者侧孔特征，整体结构简单可靠，生产过程中的故障发生率低，非常适合大批量连续生产场景，成型周期可以控制在15秒到20秒之间，能满足中小规格杯形塑料件的量产需求。在设计过程中也充分考虑了排气需求，在型腔的最后充模位置设置了深度0.02mm的排气槽，能及时排出型腔内的空气，避免制品出现烧焦、气泡等成型缺陷，同时排气槽的深度不会导致熔体溢边，能更好保证制品的边缘质量。
