汽车零部件级进冲压工装结构设计

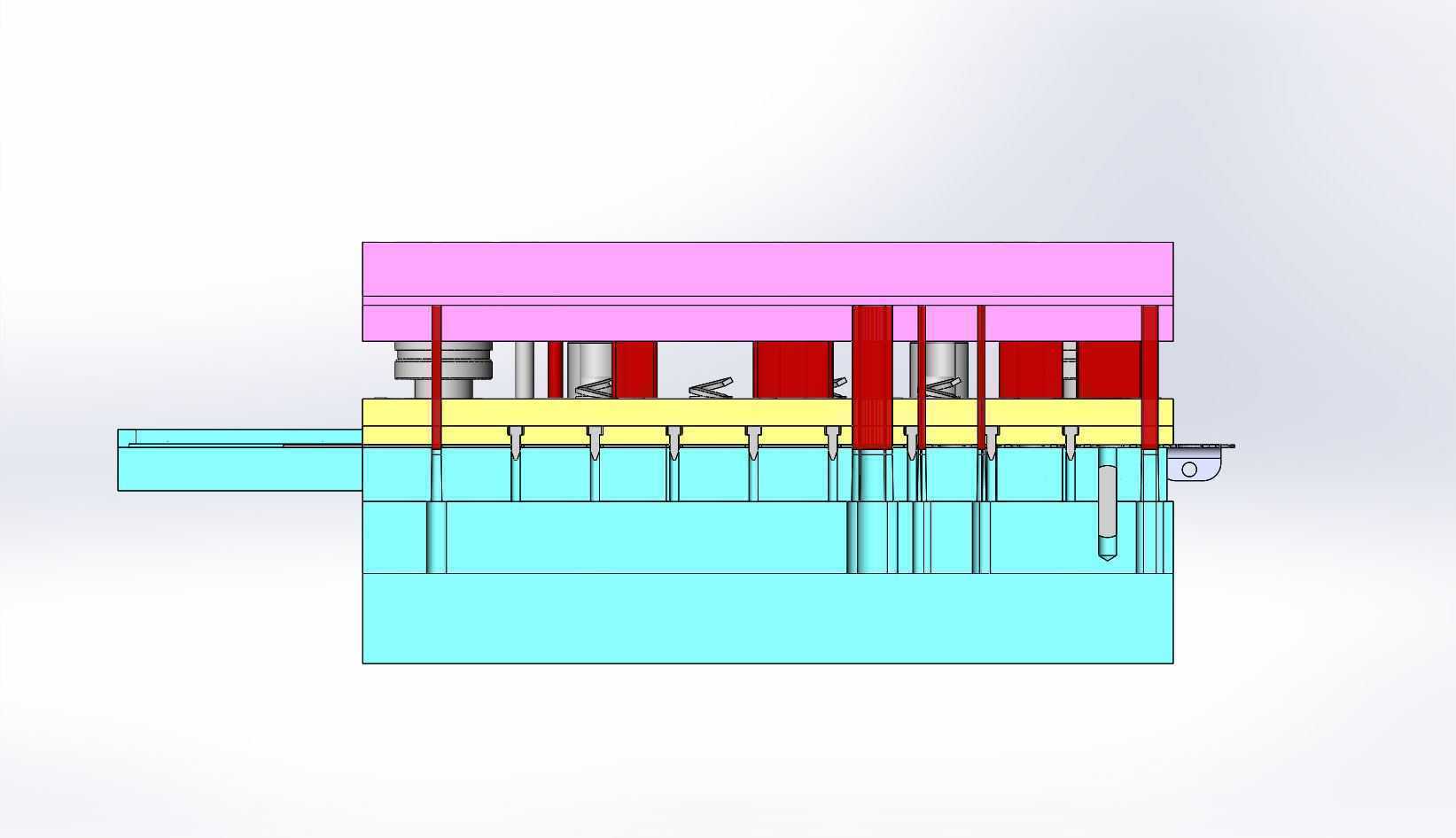

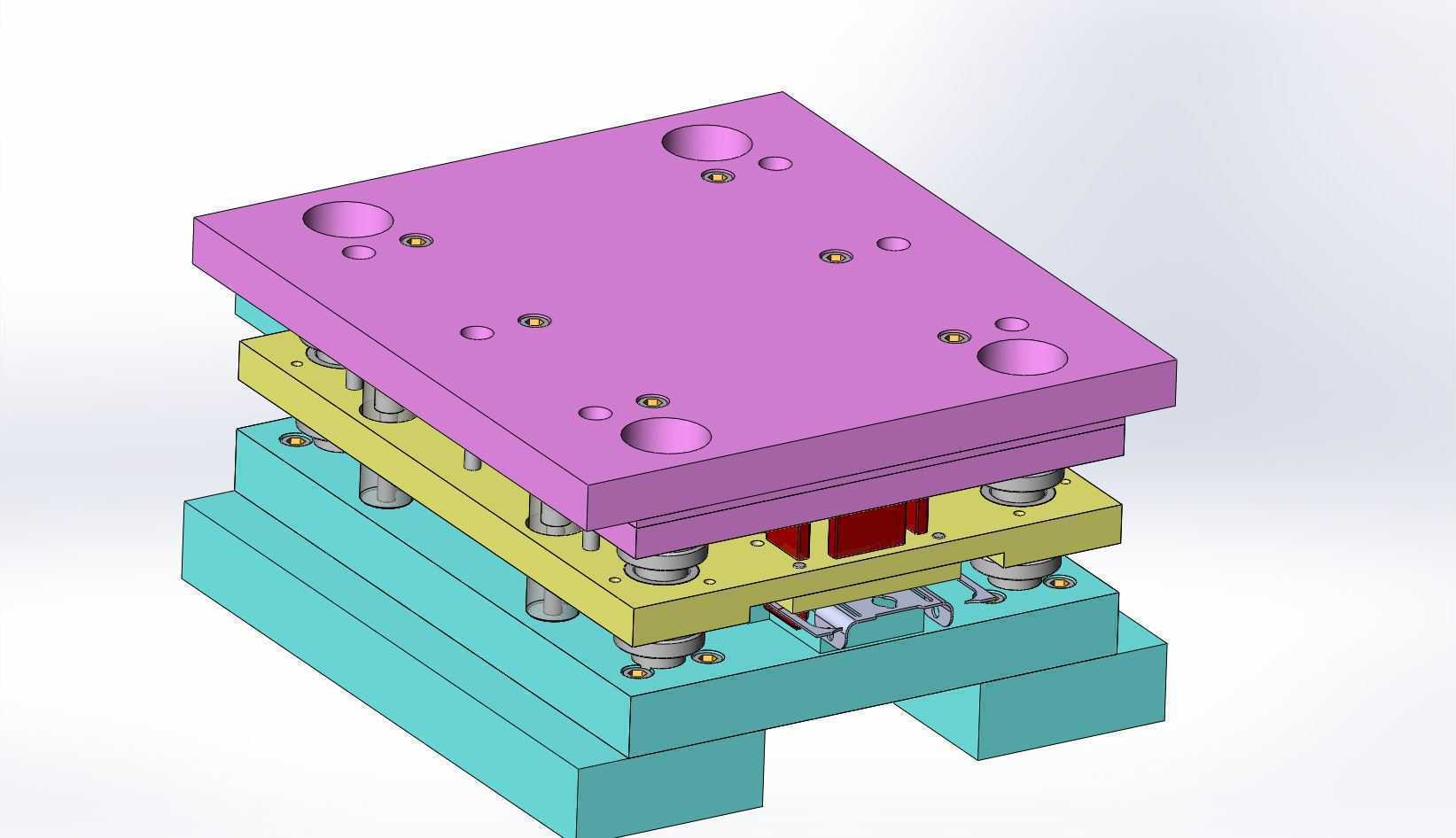

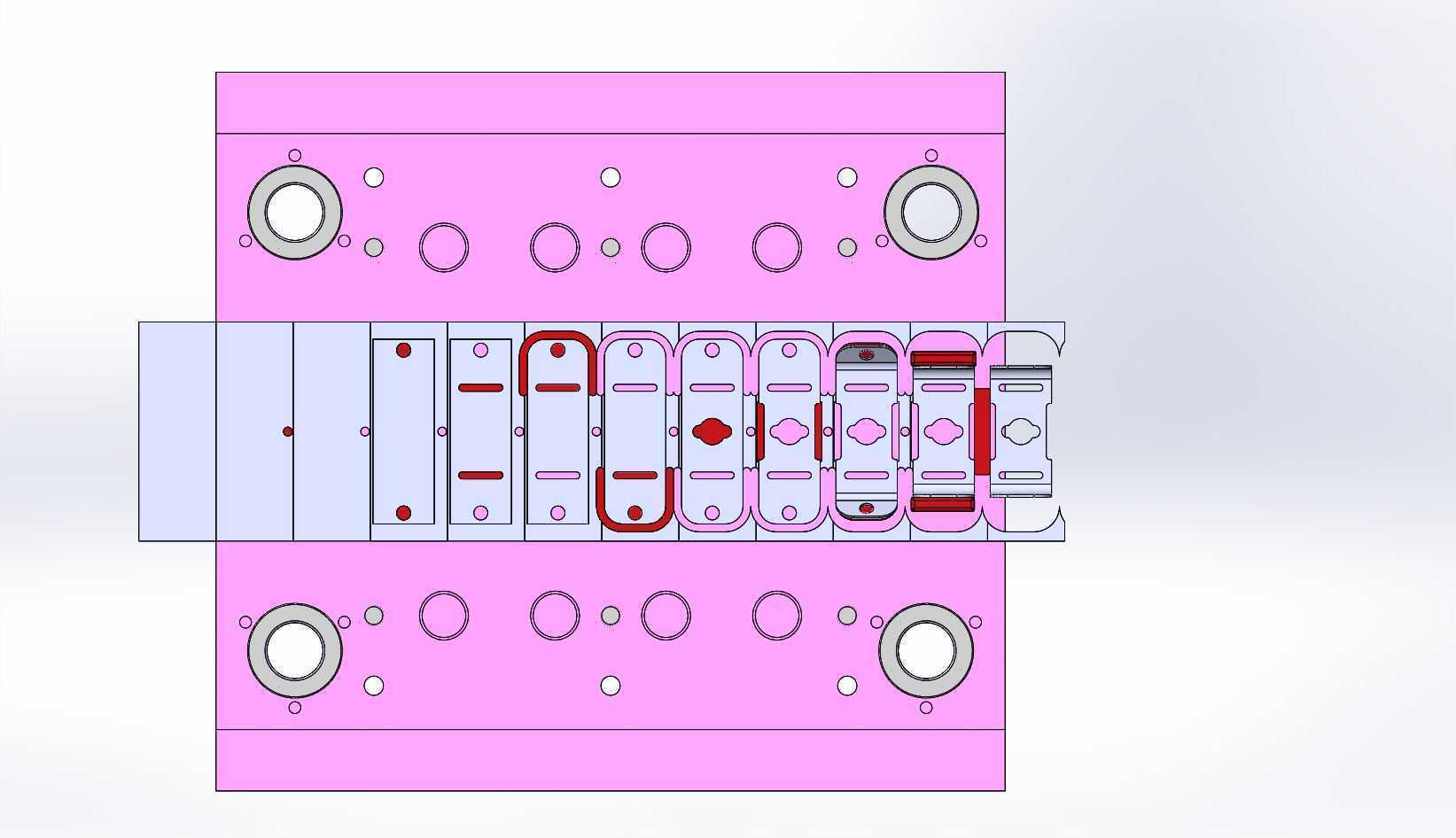

　　这套冲压结构主要面向汽车白车身小型金属结构件的批量冷冲压生产场景，适配常见的开式单点机械压力机安装使用，可直接完成带料的连续冲裁、折弯、局部成型工序，无需多台设备周转工序，能有效降低中小冲压件的工序周转成本与人工装夹误差。从结构分层来看，整套工装采用标准三板模架基础结构，最上层的紫色模座为上模座，直接通过模柄与压力机滑块连接，表面分布的沉孔为内导柱安装孔与卸料弹簧固定沉孔，所有沉孔的同轴度公差控制在0.02mm以内，避免合模过程中出现导柱卡滞、偏磨的问题。中间层的黄色板件为卸料板，通过等高套筒与上模座连接，合模时首先接触带料完成压料，避免冲裁过程中材料出现翘曲、移位，卸料板上对应凸模位置开设有精准的避让孔，间隙控制在单边0.

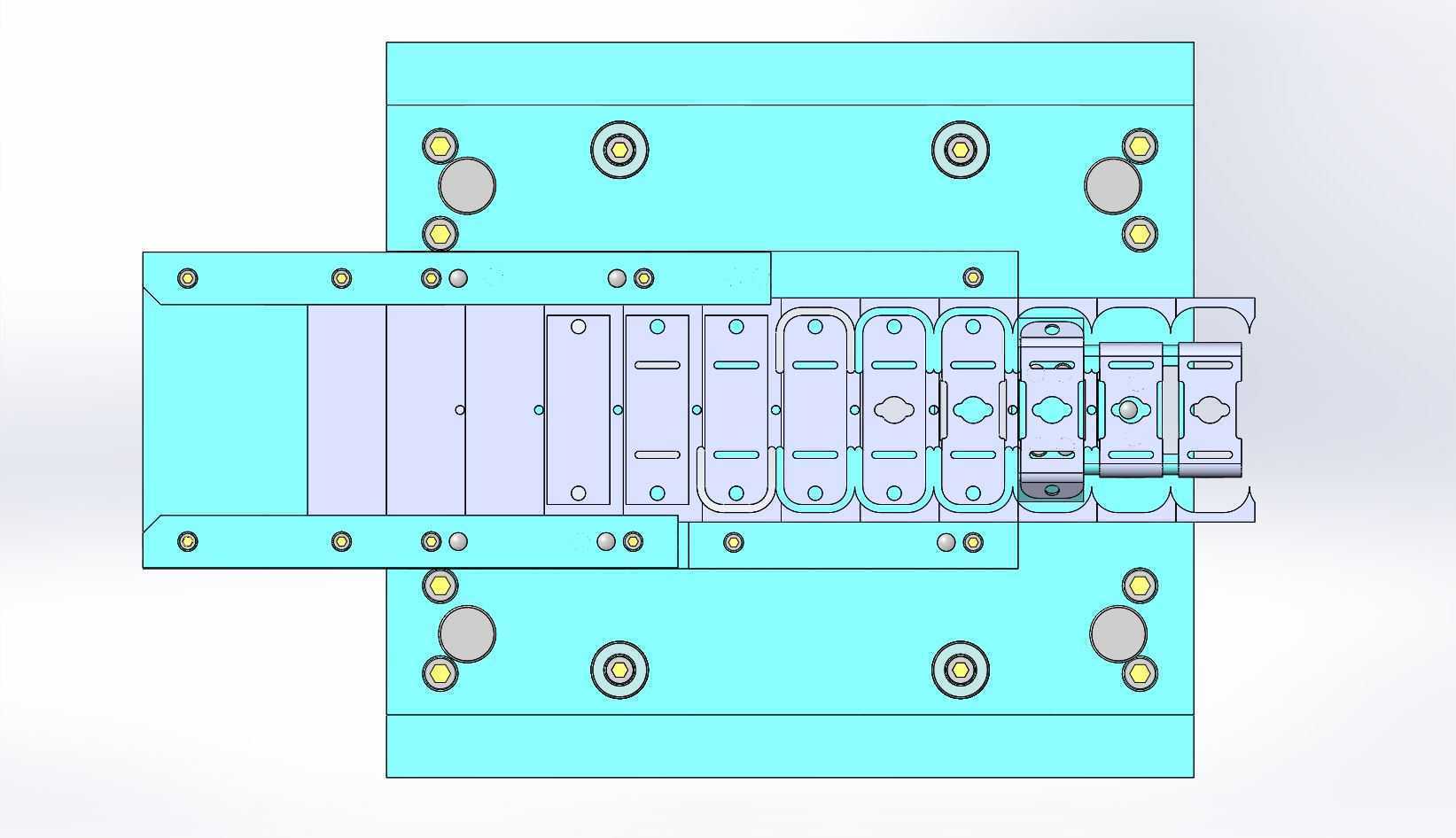

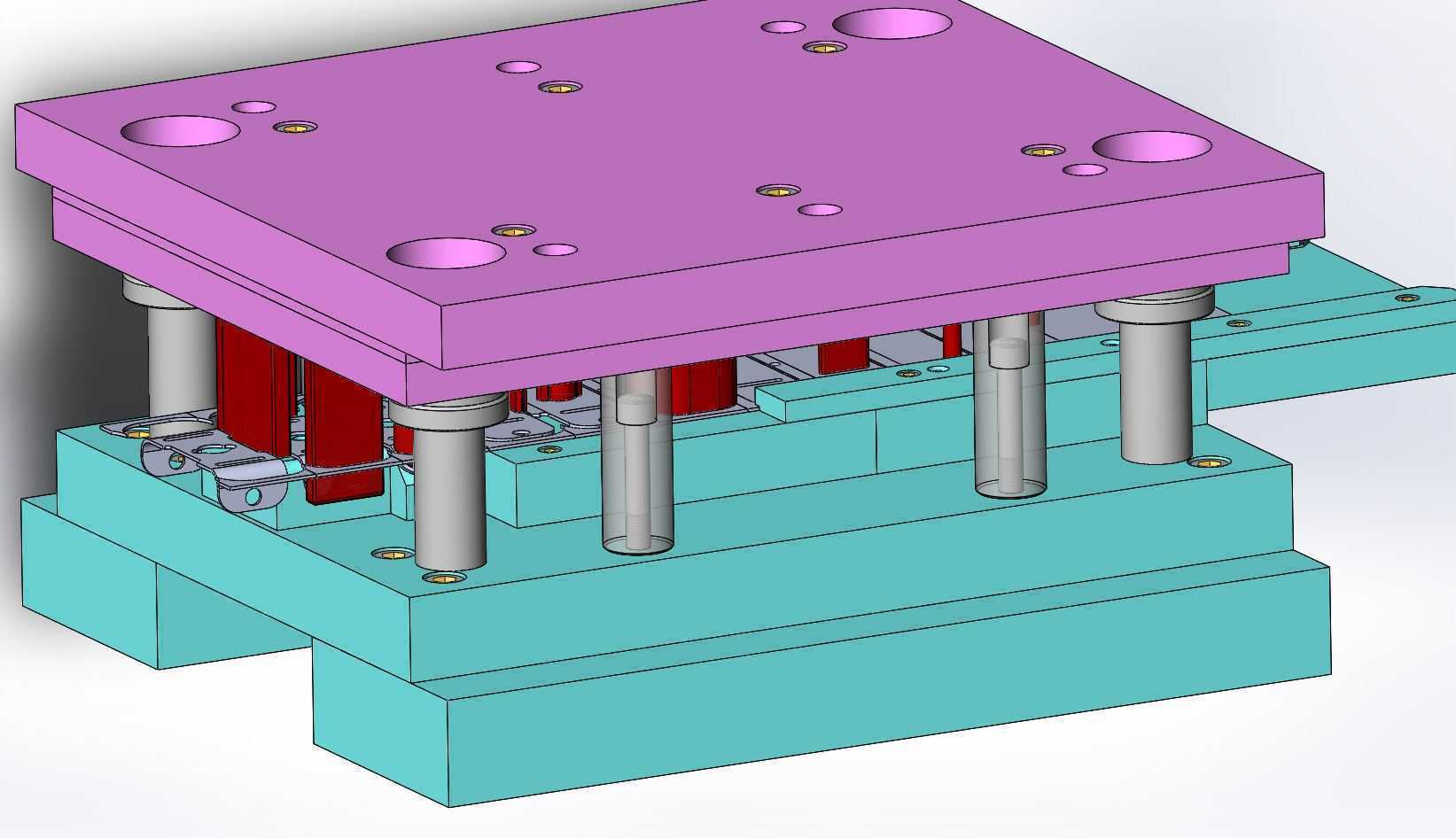

　　015mm，既能对凸模起到辅助导向作用，又能在开模时顺利箍住料带完成卸料。最下层的青蓝色结构为下模座与下模垫板，通过T型槽螺栓与压力机工作台面固定，下模座上开设的漏料孔直接对应冲裁工位的落料位置，冲裁产生的废料可直接通过漏料孔落入压力机下方的废料槽，无需人工频繁清理工位废料。上下模之间设置的四组独立导柱导套组件采用可拆卸式结构，导套压入上模座后加装了防尘密封圈，可阻挡冲压过程中产生的金属碎屑进入导套摩擦面，延长导向部件的使用寿命，导柱的有效导向长度比模具最大开模行程长出15mm，保证合模全程导向组件都处于配合状态，不会出现导柱脱出导套的安全隐患。设计过程中针对汽车零部件常见的1.2-2.0mm厚度冷轧钢板冲压工况，

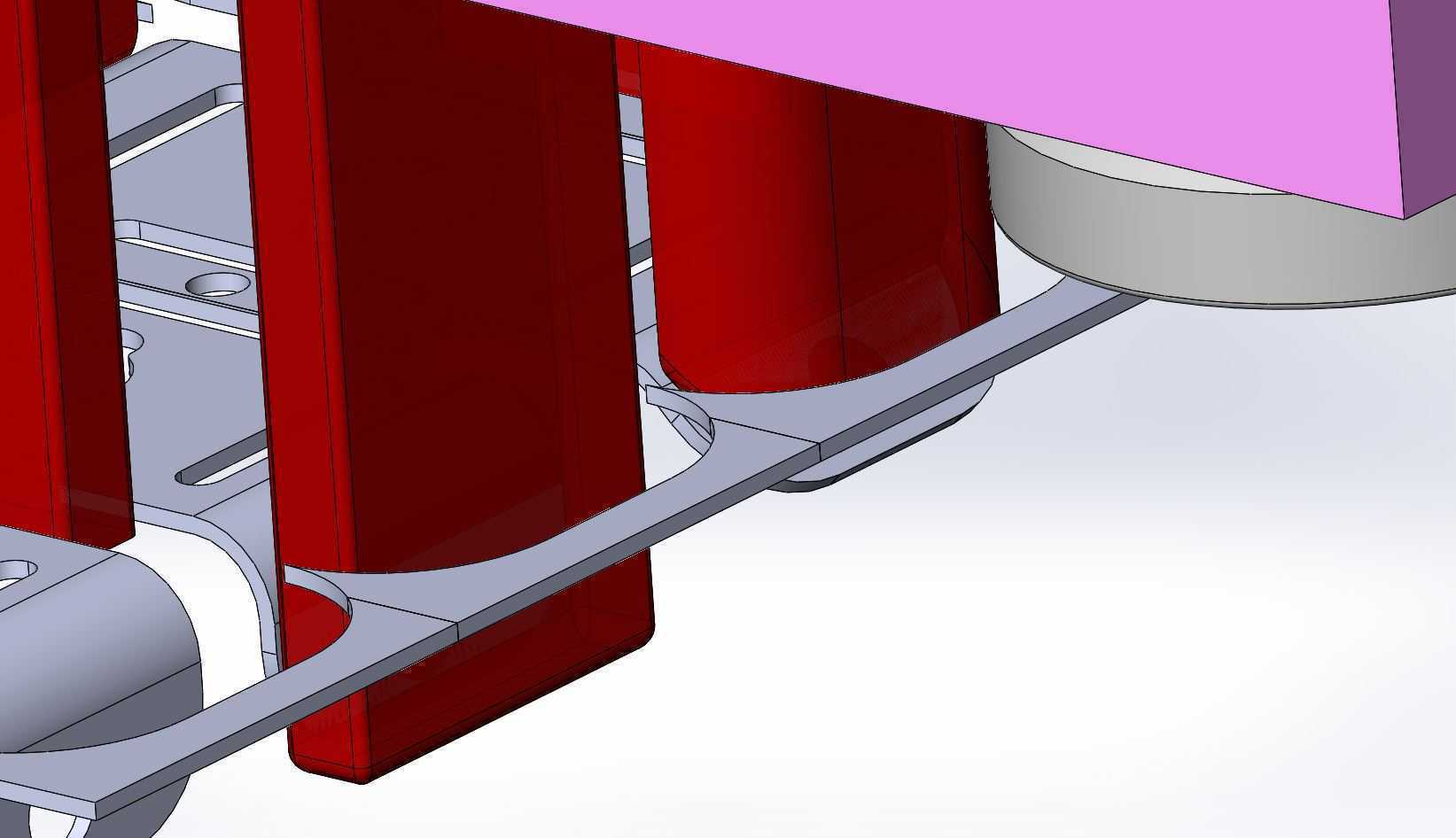

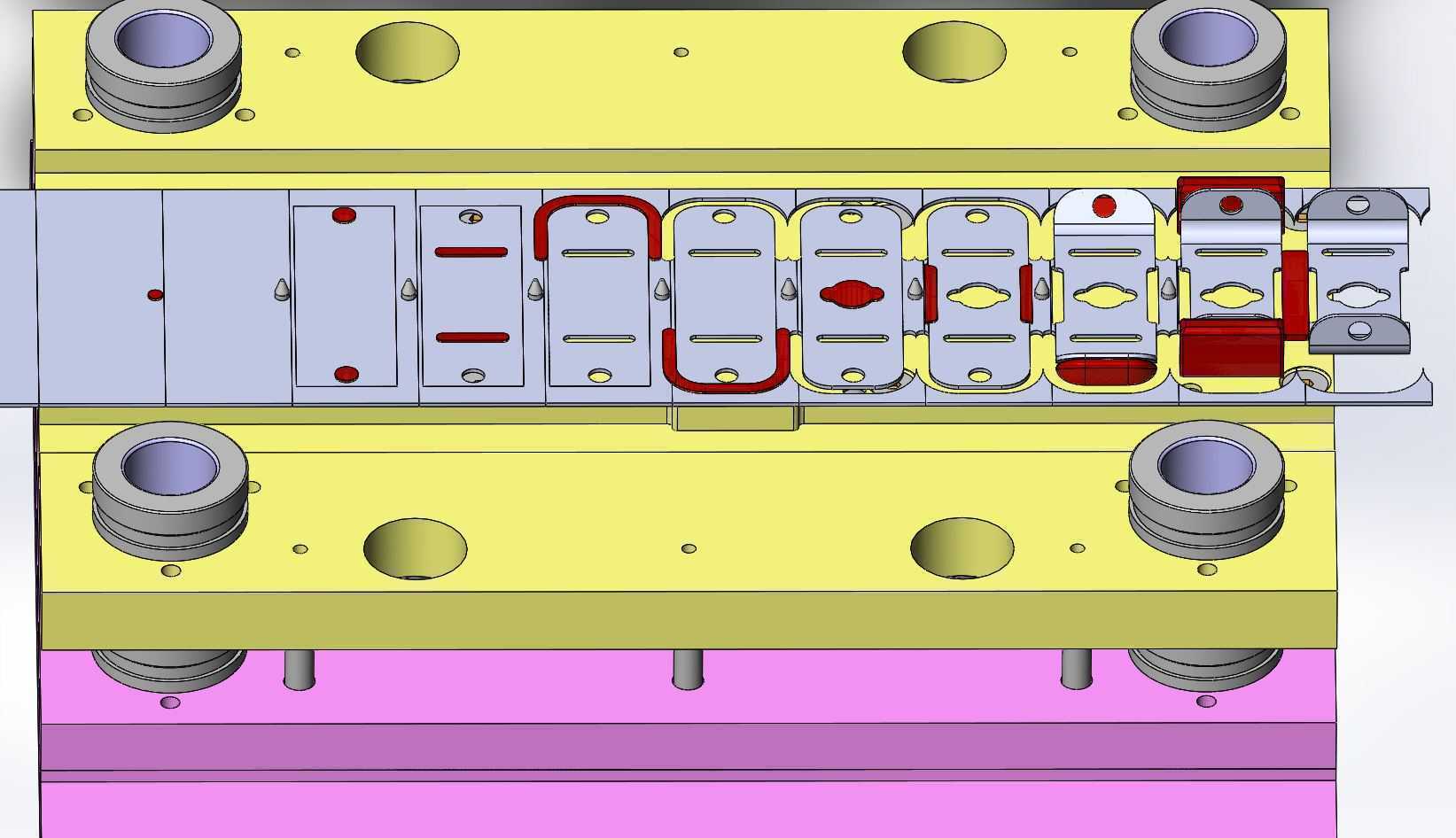

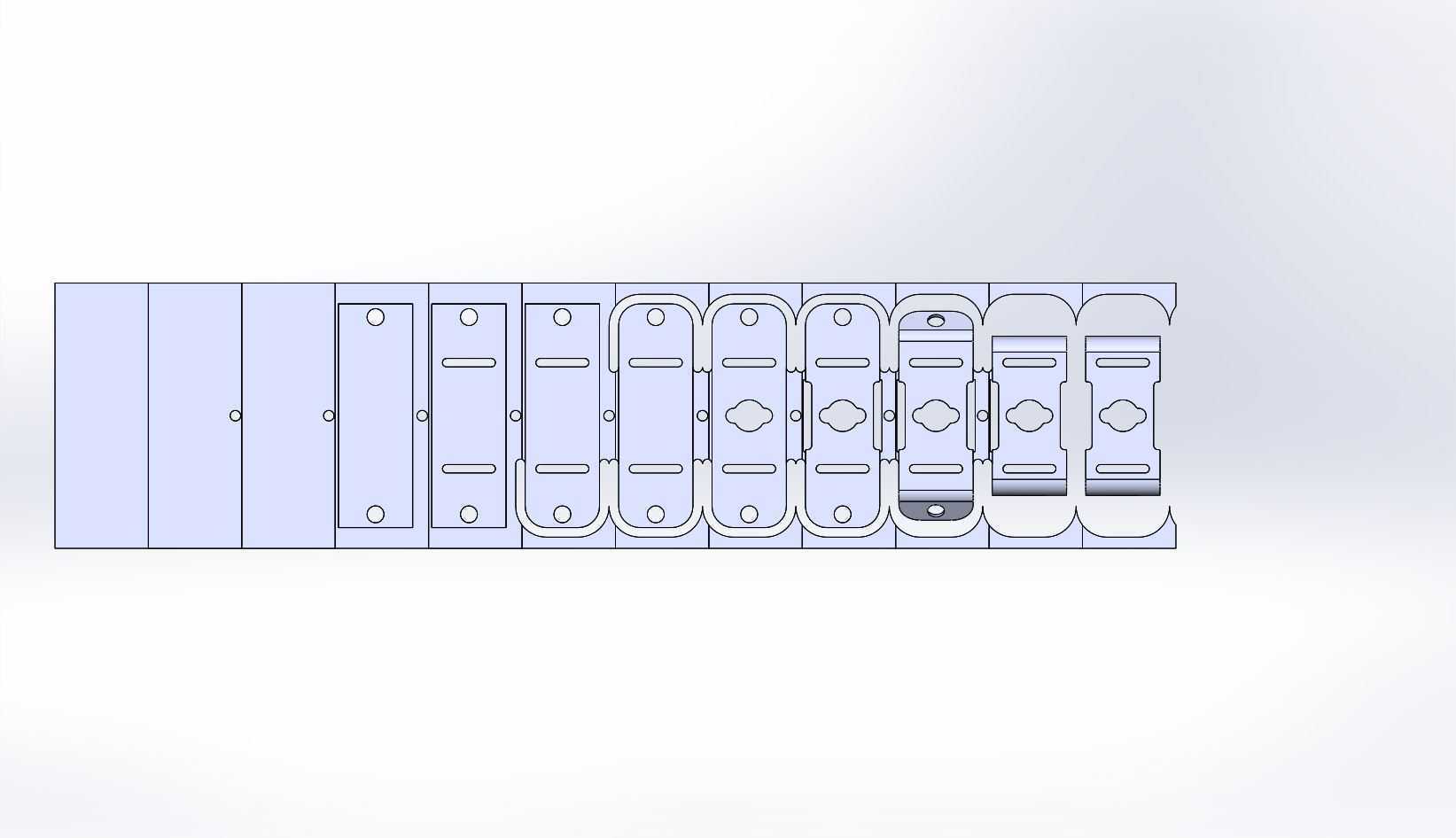

　　对卸料弹簧的预压量与刚度做了匹配计算，每个弹簧的预压缩量设置为5mm，总压缩量不超过弹簧极限压缩量的70%，避免长期循环载荷下弹簧出现过早疲劳失效。模具的送料方向设置有侧刃定位块与导料板，导料板之间的宽度比料带宽度大0.1mm，既保证料带顺畅送进，又能限制料带的横向窜动，每个工位之间设置有浮料销，开模状态下浮料销将料带顶起3mm高度，保证送料过程中料带不会与下模表面的成型镶块发生剐蹭，避免零件表面出现划痕影响外观质量。安装边界方面，整套模具的闭合高度为280mm，最大开模高度为420mm，适配工作台面尺寸不小于600mm*400mm的压力机，上模座的模柄直径为50mm，符合国内通用压力机的模柄安装尺寸标准，

　　下模座的安装槽间距为300mm，可直接匹配常规压力机的T型槽位置，无需额外加工转接板。在成型工位的设计上，针对零件的局部折弯特征采用了镶块式结构，折弯凸模与凹模都采用硬质合金材料镶拼，通过螺钉与销钉固定在模座上，长期生产出现磨损后可单独更换镶块，无需整体报废模座，大幅降低后期维护成本。冲裁工位的凸模采用台阶式固定结构，凸模与上模固定板的配合间隙为0.01mm，装配时通过铜棒轻敲即可完成安装，更换时无需拆解整个上模结构，可有效缩短模具维修换型的停机时间。整套结构的所有板件边缘都做了C2倒角处理，避免装配与搬运过程中锋利边缘划伤操作人员，所有螺纹孔深度都比对应螺栓的旋入深度深3mm，避免螺栓拧到底后出现锁不紧的问题，销钉孔采用合模后配铰的加工工艺，保证上下模的对位精度控制在0.01mm以内，满足汽车零部件冲压件的尺寸公差要求。
