汽车零部件级进冲压切割工装结构

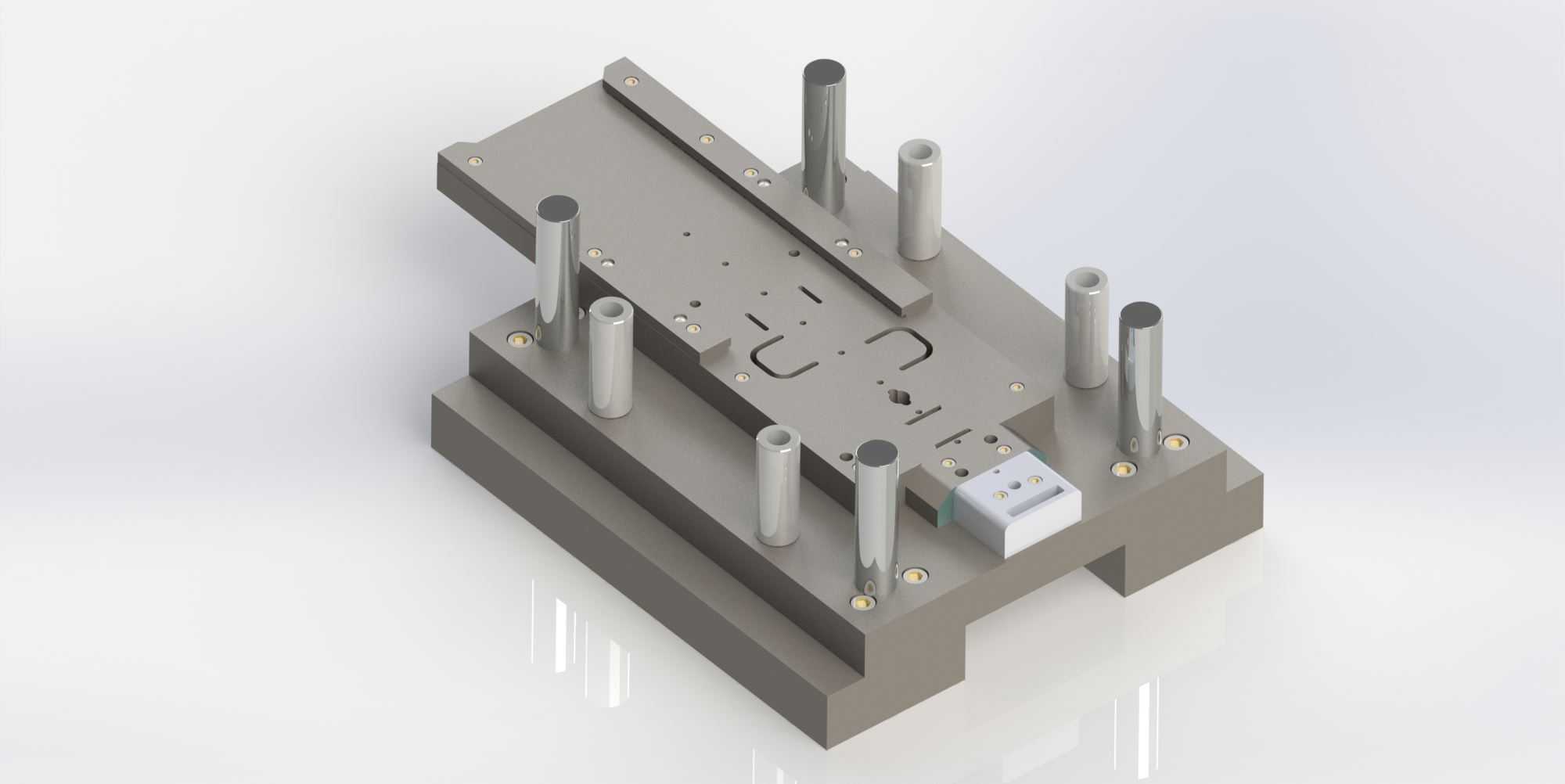

　　这套工装针对汽车金属结构件的连续冲压切割工序设计，适配高速冲床的自动化生产节拍，主要应用于汽车车身连接支架、内部安装片类零件的批量加工场景，可在单条料带的连续送进过程中完成多工位的冲裁、切边、局部成型作业，替代传统单工序模的分散加工模式，大幅降低多工序间的定位误差与工件转运成本。从结构布局来看，整套工装采用后侧导柱加中间辅助导柱的导向方案，四根高精度导柱分别布置在模架四角与中部受力集中区域，导柱与导套采用间隙配合公差控制在0.008mm以内，确保上下模合模时的对位精度，即使在每分钟120次以上的高速冲压工况下，也能保证刃口的对位一致性，避免啃模、毛刺超差等问题。下模座采用45号钢调质处理，整体厚度根据冲裁力计算预留足够的刚性余量，

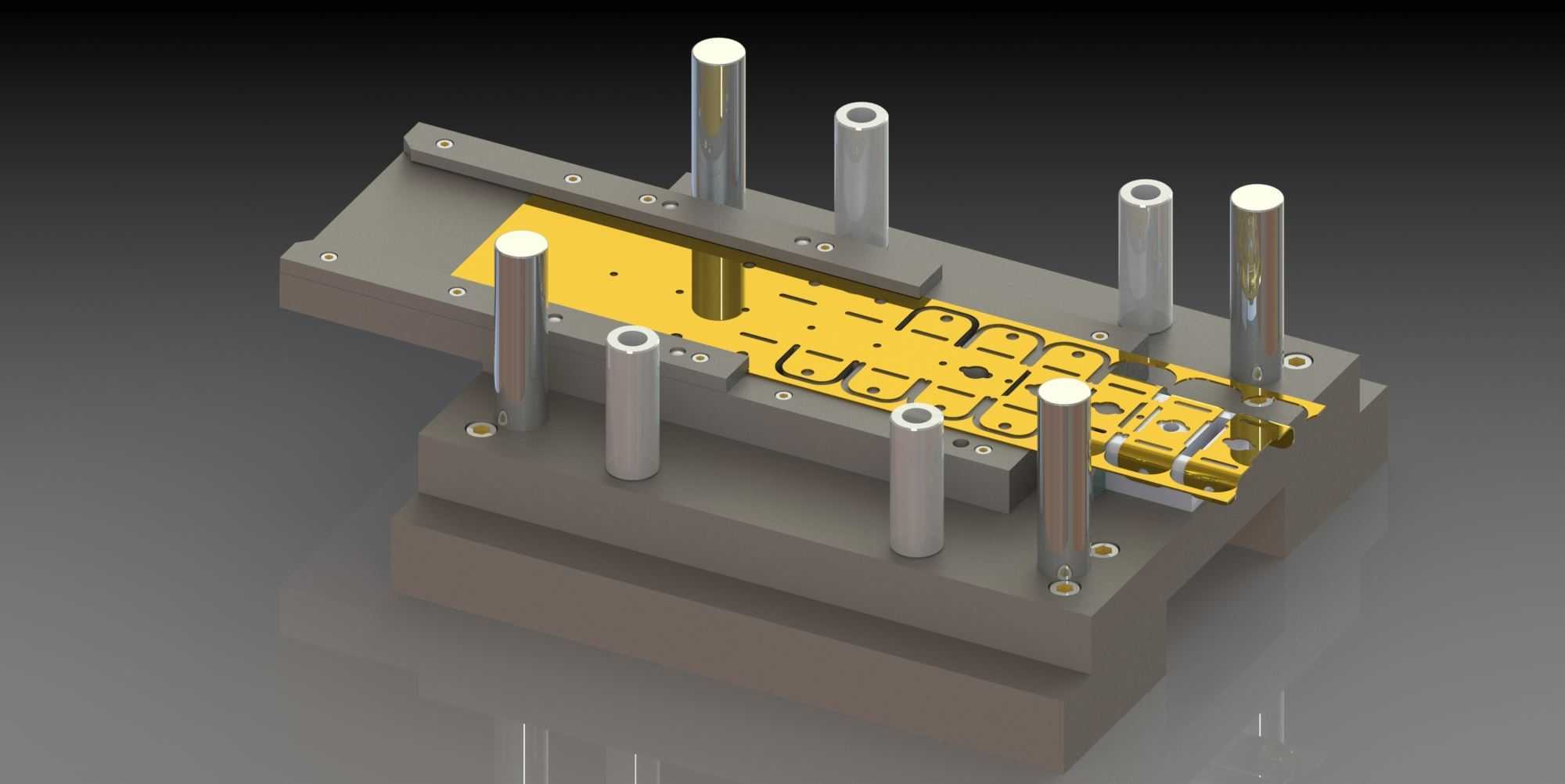

　　型腔内对应每个工位设置独立的凹模镶块，镶块采用Cr12MoV真空淬火处理，硬度达到HRC58-62，刃口部位设计3度的斜度落料角，减少冲裁过程中料渣的卡滞，同时镶块采用挂台固定方式，方便后期刃口磨损后的快速更换，无需拆解整个模架。上模部分对应每个工位设置独立的凸模固定板与卸料板，卸料板采用弹性卸料结构，内置矩形截面的矩形弹簧，弹簧预压量根据料厚与冲裁力计算设定，确保在凸模接触料带前，卸料板已经将料带压紧在凹模表面，避免料带在冲裁过程中发生翘曲移位。料带的导向采用两侧浮升导料销结构，导料销在冲压回程时将料带顶起高于凹模表面2mm，配合自动送料机的步距送进，确保料带在每个工位的定位精度，步距定位采用侧刃粗定位加导正销精定位的组合方案，

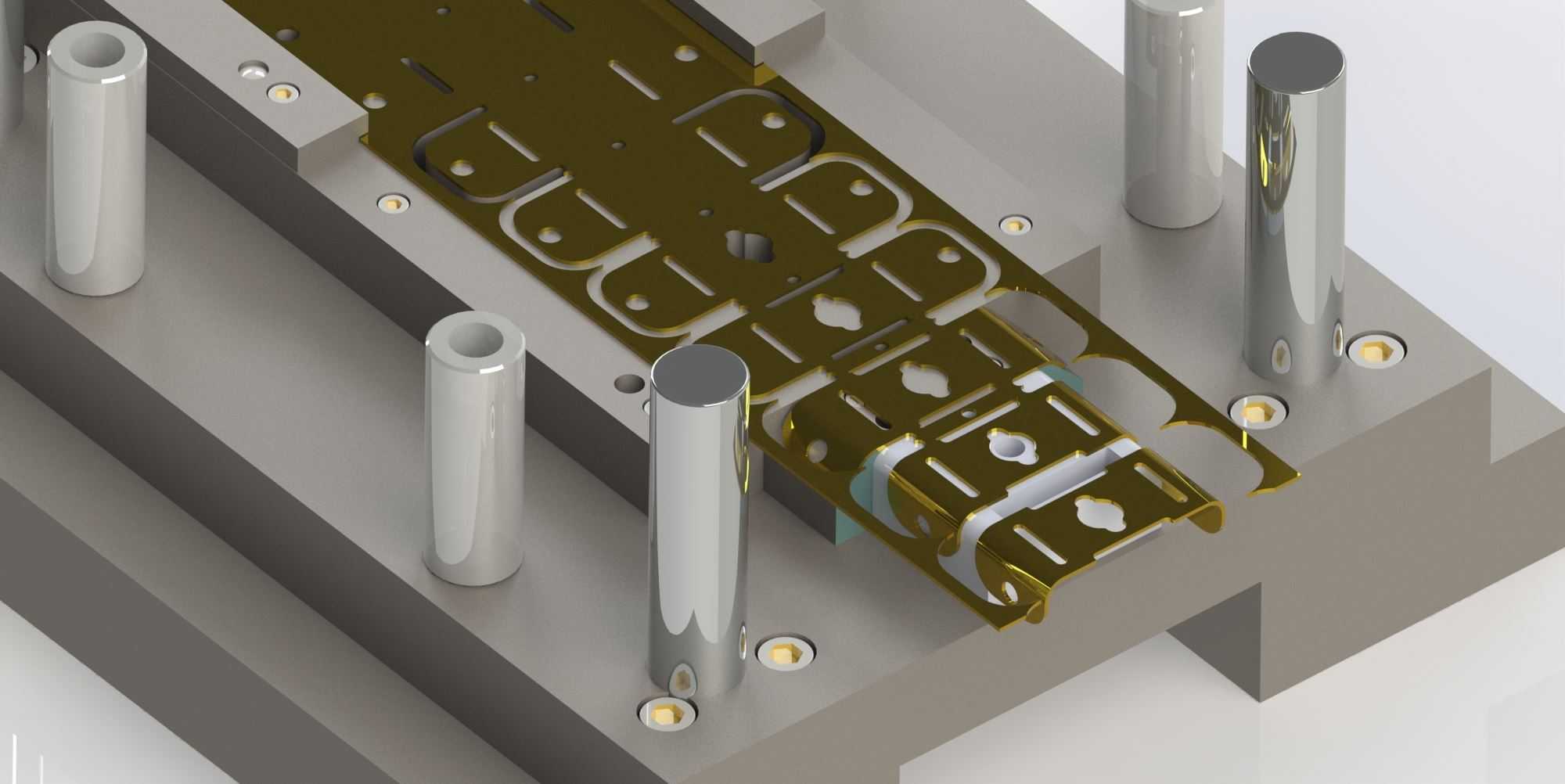

　　侧刃先在料带侧边冲出定距缺口，后续每个成型工位都设置导正销插入料带上的预冲工艺孔，将步距误差控制在0.02mm以内，保证每个零件的轮廓尺寸一致性。这套工装的切割工位主要针对零件的外形轮廓与内部安装孔进行冲切，工位排布遵循先冲工艺孔、再切局部轮廓、最后分离成型的顺序，相邻工位之间预留足够的搭边宽度，搭边值根据料厚设定为1.2倍料厚，既保证料带的送进刚性，又尽可能提高材料利用率。安装边界方面，模架的上下模座均设置标准的压板槽与冲床工作台的T型槽适配，模柄采用标准直径的压入式模柄，适配常见的开式可倾压力机与闭式高速冲床的安装接口，闭合高度根据配套冲床的参数设计在合理区间，同时预留5mm的装模高度调节余量，方便现场安装时的参数调整。

　　实际生产过程中，这套工装可适配厚度0.8-2.0mm的冷轧钢板、镀锌板材料，单次冲程即可完成一个完整零件的冲切成型，成型后的零件轮廓毛刺高度控制在0.05mm以内，无需后续额外的去毛刺工序即可直接进入焊接或装配环节，零件的平面度公差可控制在0.1mm/100mm以内，满足汽车零部件的装配精度要求。设计过程中针对冲裁力的分布做了对称化处理，将冲裁力较大的切边工位布置在模架中心区域，避免偏载导致的导柱单侧磨损，同时在模座内部设置废料滑落通道，每个冲裁工位的废料都通过对应的漏料孔直接滑入冲床下方的废料收集槽，无需人工清理废料，适配自动化连续生产的需求。卸料板上对应每个凸模都设置了导向保护套，对小直径的冲小孔凸模起到全程导向支撑作用，避免小凸模在高速冲压过程中发生断裂，提高模具的连续运行寿命。
