级进式多工位冲压工装结构设计

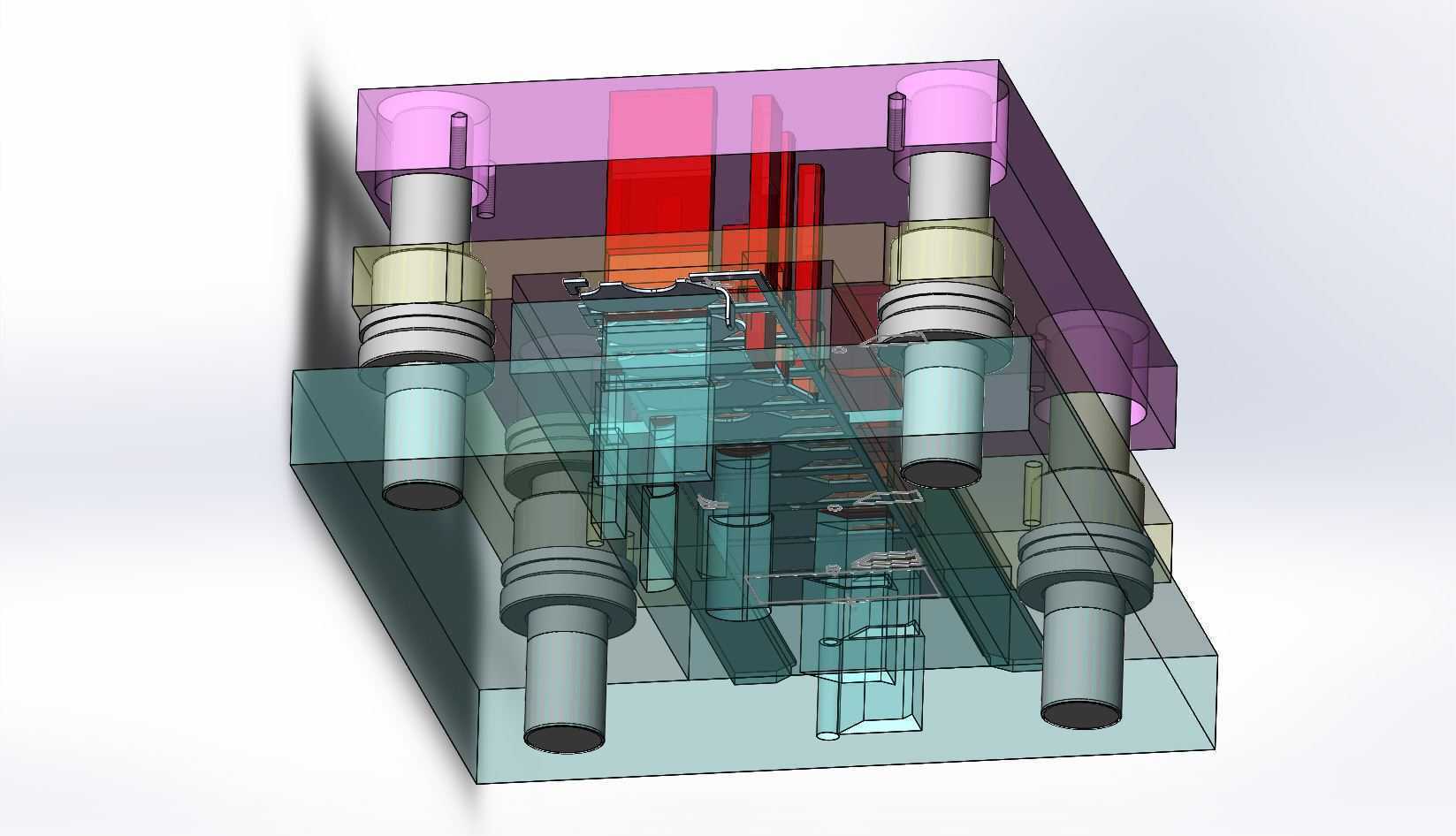

　　这套冲压工装针对小型五金薄料连续冲压场景设计，适配常规开式机械压力机的安装接口，主要用于批量加工带复杂异形轮廓的小型五金冲压件，常见于电子接插件、小型五金支架、家电五金配件的量产冲压工序。整套结构采用四导柱导向框架，四根等直径导柱垂直布置在下模座四角，导柱与上模的导套配合间隙控制在H7/h6精度区间，可承受连续高速冲压过程中的侧向偏移力，避免上下模合模错位导致的工件报废、模仁崩损问题。下模座采用整体式平板结构，上平面加工有模仁安装定位槽、导柱固定沉孔以及废料落料通道，所有安装面的平面度公差控制在0.02mm以内，保证模仁装配后的基准统一。送料导向结构采用双侧平行导轨设计，导轨跨距根据料带宽度做适配调整，导轨内侧设置有可调式侧压块，

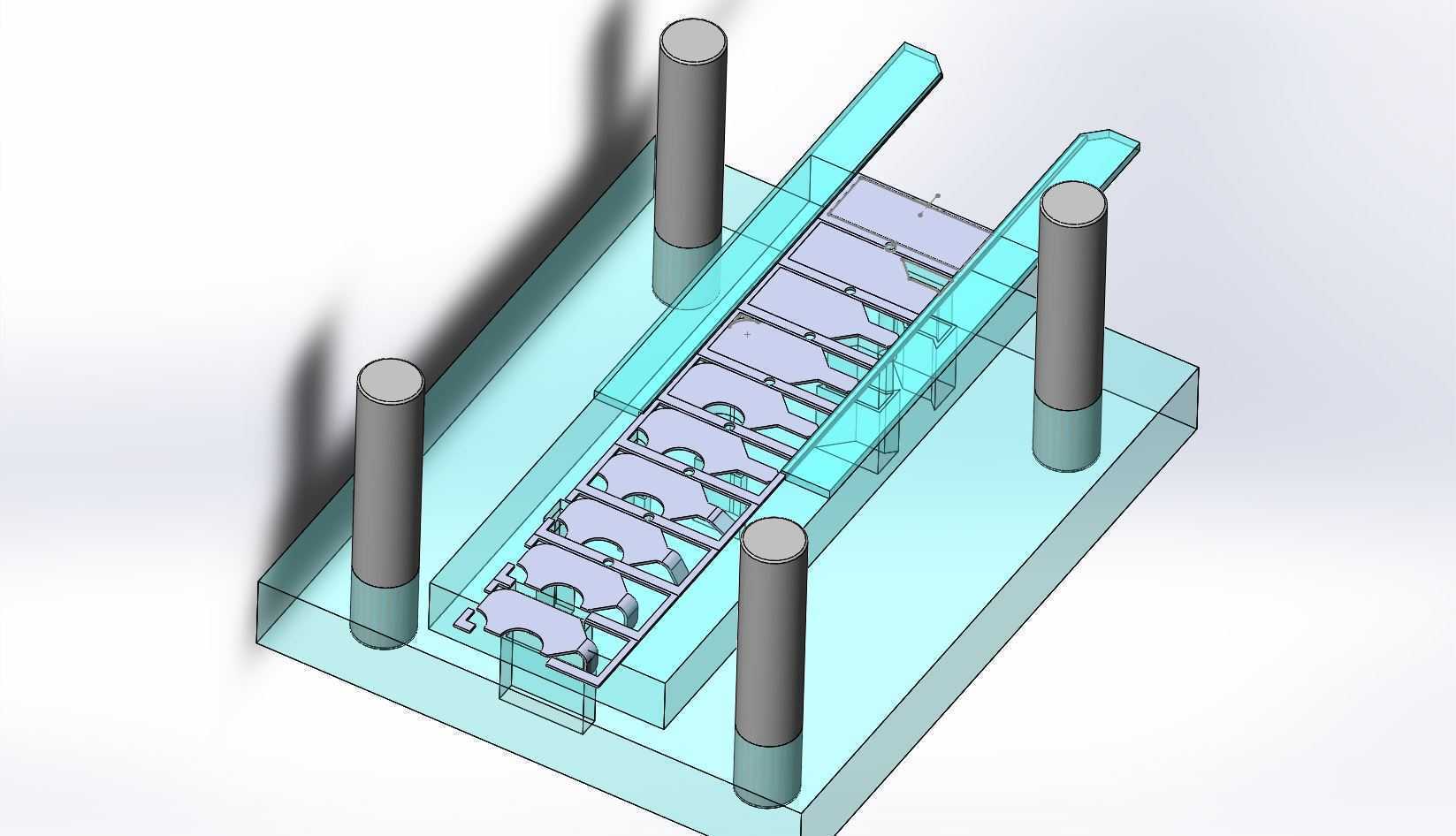

　　可根据料带厚度调整压紧间隙，避免料带送进过程中出现翘曲、偏斜，保证每一次送料的步距精度控制在±0.01mm范围内，适配卷料自动送料机的连续送料节拍。模仁部分采用多工位串联排布，沿料带送进方向依次设置冲定位孔、预切外形、分步成型、精修轮廓、最终落料的工位，每个工位的冲裁间隙根据加工料厚设置为料厚的5%-8%，针对0.5-2mm厚度的冷轧钢板、镀锌板、不锈钢薄板均有适配的间隙调整空间，工位之间的步距完全匹配送料机的送料行程，料带通过各工位时无需额外定位，依靠前序冲出的定位孔与导正销配合实现精准定位。上模部分的模柄采用标准法兰式结构，可直接与压力机滑块的安装孔连接，上模座内部设置有独立的弹簧卸料结构，每个工位对应独立的卸料弹簧，

　　弹簧预压量根据冲裁力大小做匹配调整，合模时卸料板先压紧料带再完成冲裁动作，开模时卸料板及时将料带从冲头上剥离，避免料带随冲头上抬出现变形。整套工装的安装边界充分考虑常规压力机的工作台尺寸，下模座的安装孔位采用通用U型槽设计，可适配不同吨位压力机的T型槽间距，无需额外加工过渡连接板即可完成安装调试。在实际生产场景中，这套工装可配合自动送料机实现连续无人化冲压，单分钟冲程次数可达到60-120次，相比单工位冲压工装，生产效率提升4倍以上，同时多工位集成的结构减少了半成品周转过程中的磕碰变形问题，工件的尺寸一致性更好，不良率可控制在0.3%以内。设计过程中充分考虑了模仁的快换需求，所有模仁镶块均采用挂台固定方式，

　　拆卸时无需拆解整套上下模结构，仅需从模座侧面拧出固定螺丝即可快速更换磨损的冲头、凹模镶块，大幅减少设备停机换模的时间。导向结构的导柱采用可拆卸式设计，导套设置有防尘密封结构，可阻挡冲压过程中产生的金属碎屑进入导向配合面，延长导向部件的使用寿命，日常维护仅需定期添加润滑脂即可，无需频繁拆解保养。料带导向导轨的高度可根据不同料带的抬料高度做调整，适配带拉伸、弯曲成型工位的冲压需求，当料带在成型工位出现抬升时，导轨不会干涉料带的正常送进。废料排出通道采用直落式设计，每个冲裁工位的下方均对应设置落料孔，废料可直接通过落料孔掉入压力机下方的废料槽，无需额外设置吹气排废料结构，避免废料堆积在模腔内导致的模仁损坏。
