多工位级进冲压模组结构设计

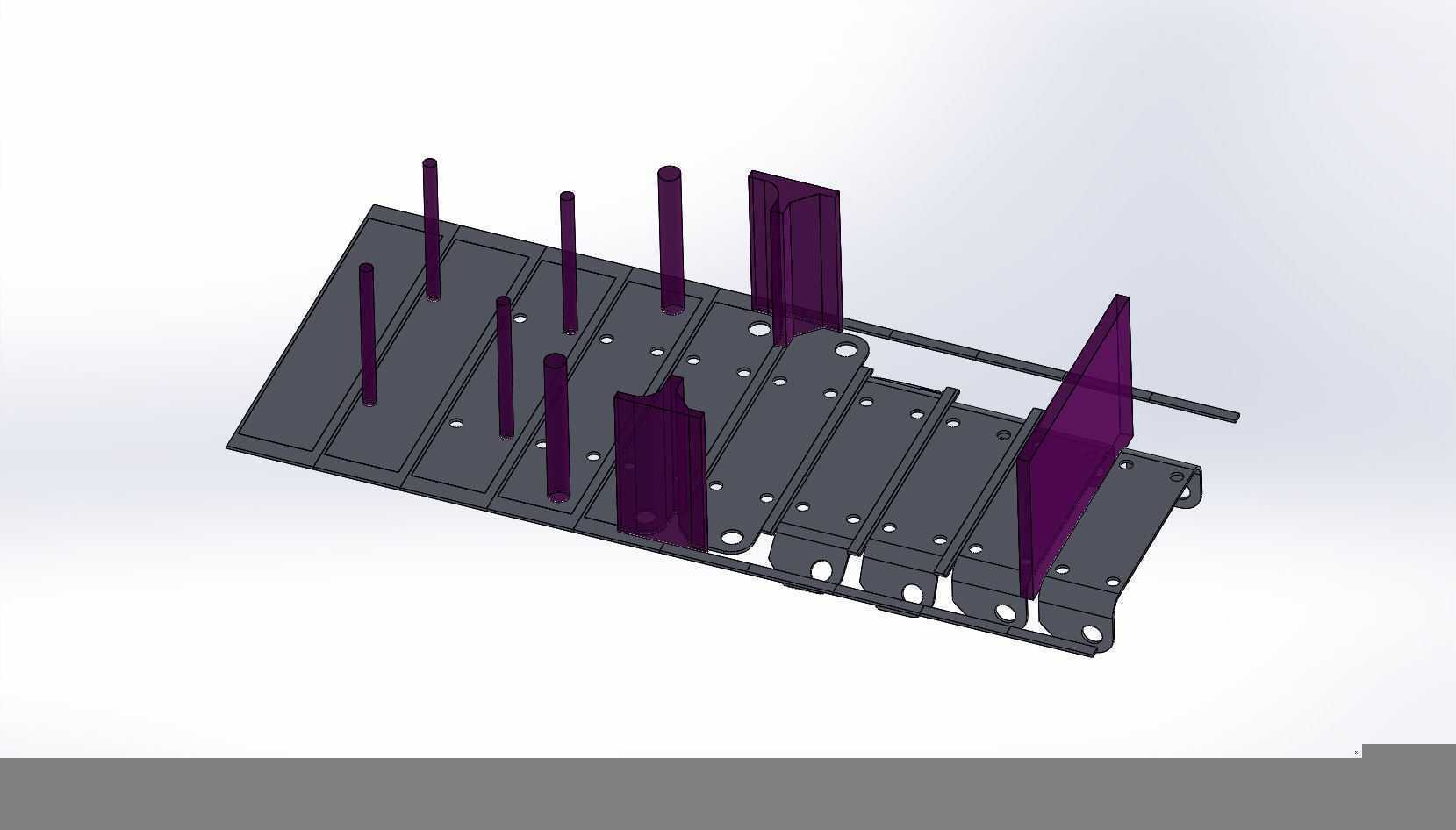

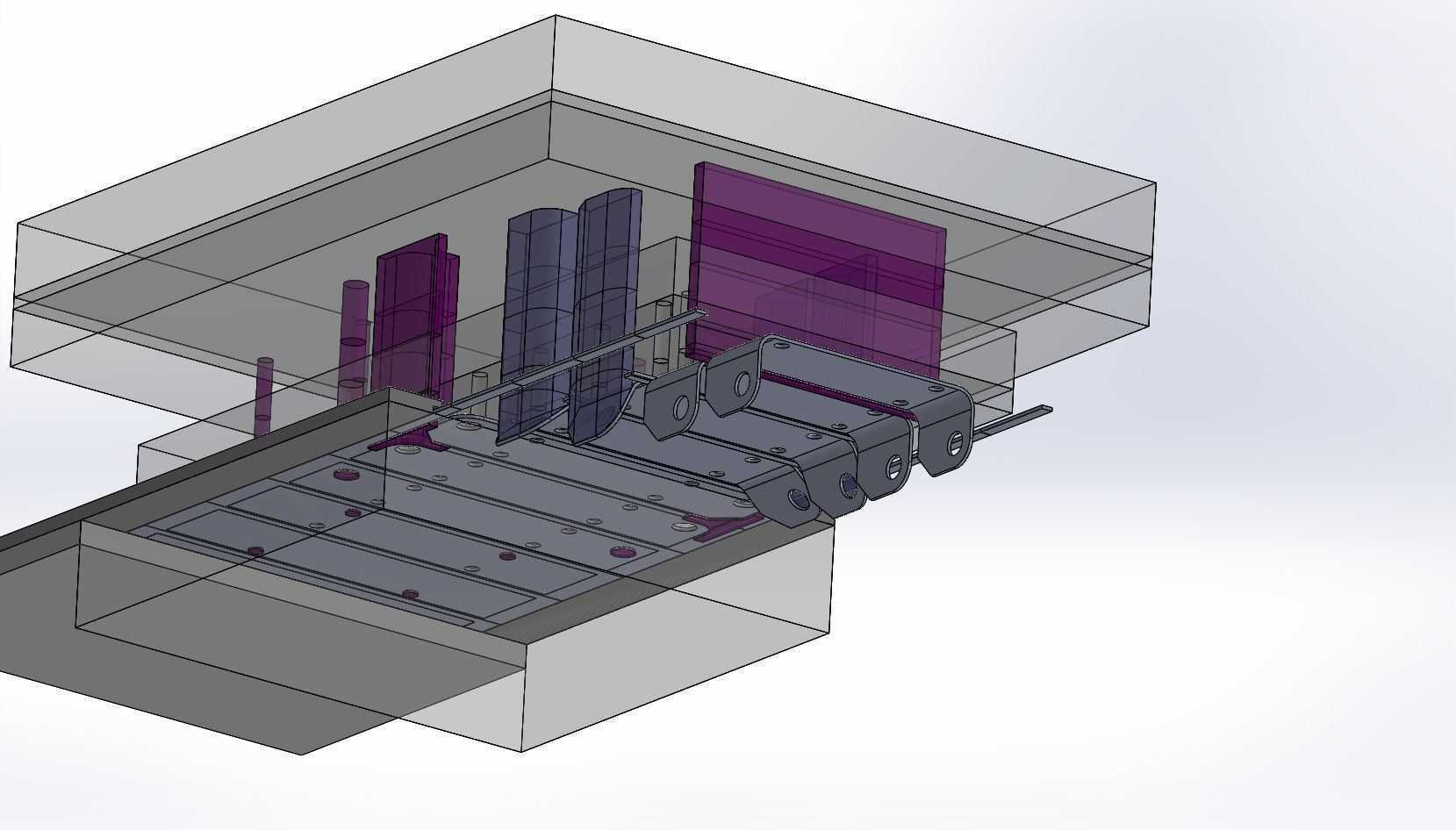

　　这套冲压模组结构主要面向连续五金冲压产线的多工位成型需求，适配常规开式压力机的安装接口，可覆盖薄金属板材的连续冲裁、折弯、整型工序，在3C五金结构件、家电金属配件、小型汽车冲压零部件的批量生产场景中应用广泛。从结构排布来看，模组采用叠层式工位串联布局，沿送料方向依次排布多组成型工位，相邻工位的间距匹配标准送料机的步距参数，可配合卷料自动送料机构实现不间断连续作业，单条产线适配该模组后可省去多台单工序冲压设备的排布空间，减少工序间工件转运的人力与时间损耗。

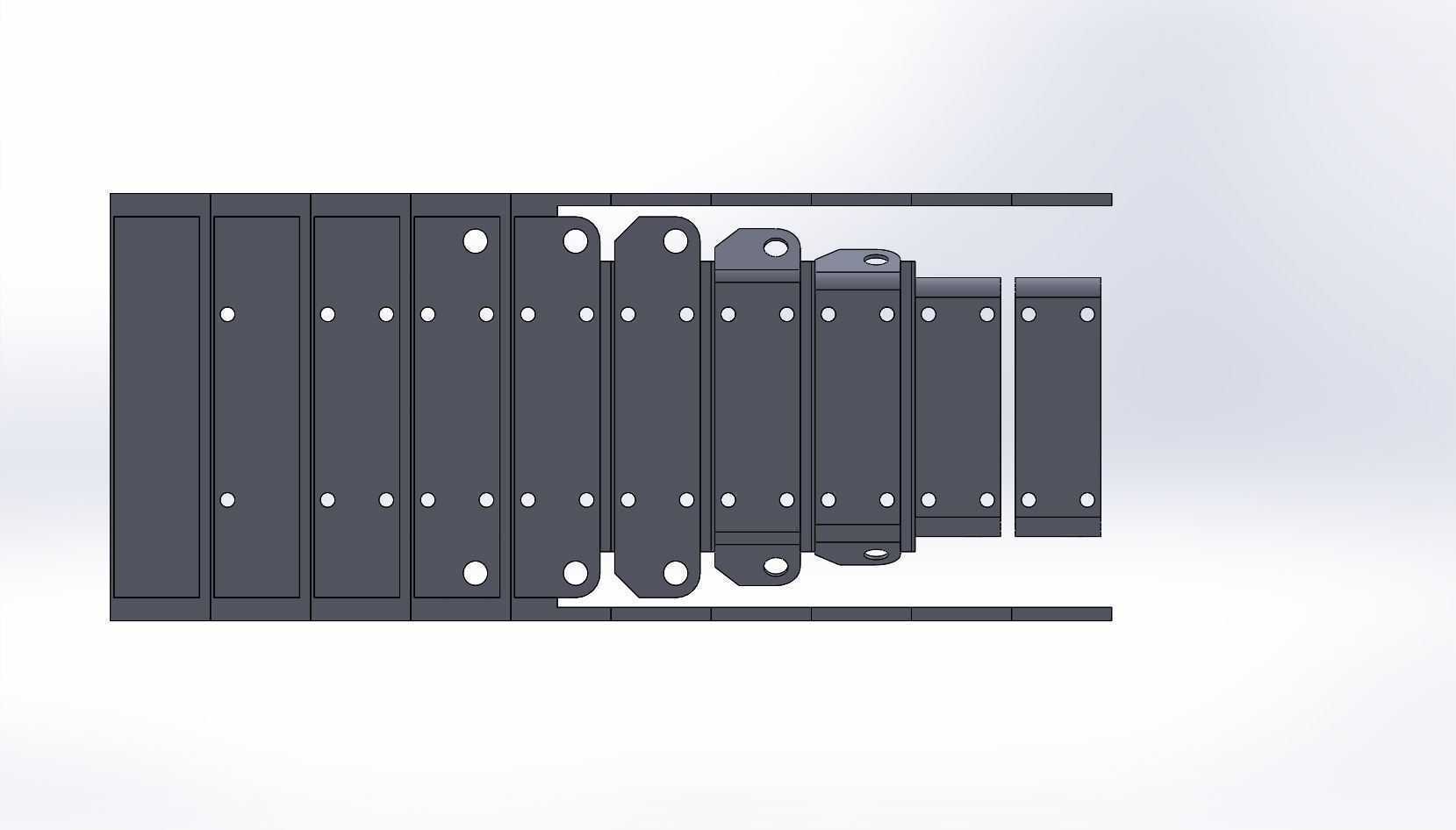

　　设计阶段优先考虑了工位的刚性支撑需求，每块工位模板都采用对称式紧固孔排布，沿模板长度方向设置两排等距安装孔，既保证模板与模座连接的受力均匀性，也方便根据不同产品的成型需求调整工位块的安装位置，具备一定的柔性适配能力。模组的导向结构集成在模板两侧，长导向面的设计可抵消连续冲压过程中的侧向力，避免上下模对位偏移导致的工件成型尺寸超差，也能减少凸凹模的非正常磨损，延长核心成型零件的使用寿命。

　　从安装边界来看，整套模组的闭合高度适配常规160吨及以下吨位开式压力机的滑块行程范围，模座的安装槽尺寸符合行业通用的T型槽间距标准，不需要额外加工转接板即可直接完成设备装夹。送料平面的高度与常规滚轮送料机、夹式送料机的出料高度匹配，对接时不需要额外调整送料线高度，可缩短产线换模的调试周期。

　　功能特性上，模组的各工位块采用独立装配设计，单个工位的成型零件磨损后可单独拆卸更换，不需要将整套模组从设备上拆下，大幅降低设备停机维护的时间成本。相邻工位之间设置了导正销安装位，可配合料带上的预冲定位孔实现每一次冲压行程的精准定位，保证多工位成型后的工件尺寸一致性，稳定生产状态下的成型精度可控制在±0.02mm范围内，满足多数精密五金件的尺寸公差要求。

　　结构设计过程中针对冲压卸料的常见问题做了优化，每块工位模板的卸料力传递路径做了对称处理，避免卸料板倾斜导致的料带变形卡料问题，同时在模板的非成型区域预留了废料滑落通道，冲裁产生的边角废料可直接沿通道落入设备下方的废料收集槽，不需要额外清理模面的积料，减少生产过程中的异常停机频次。针对不同厚度板材的冲压需求，模组的卸料弹簧安装位预留了不同刚度弹簧的更换空间，可根据板材厚度、成型抗力的大小调整卸料力，适配0.1mm到2mm厚度的冷轧钢板、铝板、铜板等常见冲压板材的加工需求。

　　实际应用中，该类模组可根据具体产品的成型工艺灵活增减工位数量，不需要重新加工整套模架，只需要更换对应位置的工位成型块、调整导正销位置即可快速切换生产产品，对于多品种小批量的冲压件生产场景具备较好的适配性，可大幅降低模具的开发成本与制作周期。模组的模板之间设置了限位块，可控制合模过程中的最小闭合高度，避免调试过程中合模过深导致的成型零件崩损，也能保证不同批次生产时的成型深度一致性，减少首件调试的参数调整工作量。
