多规格组合式传动链轮结构设计

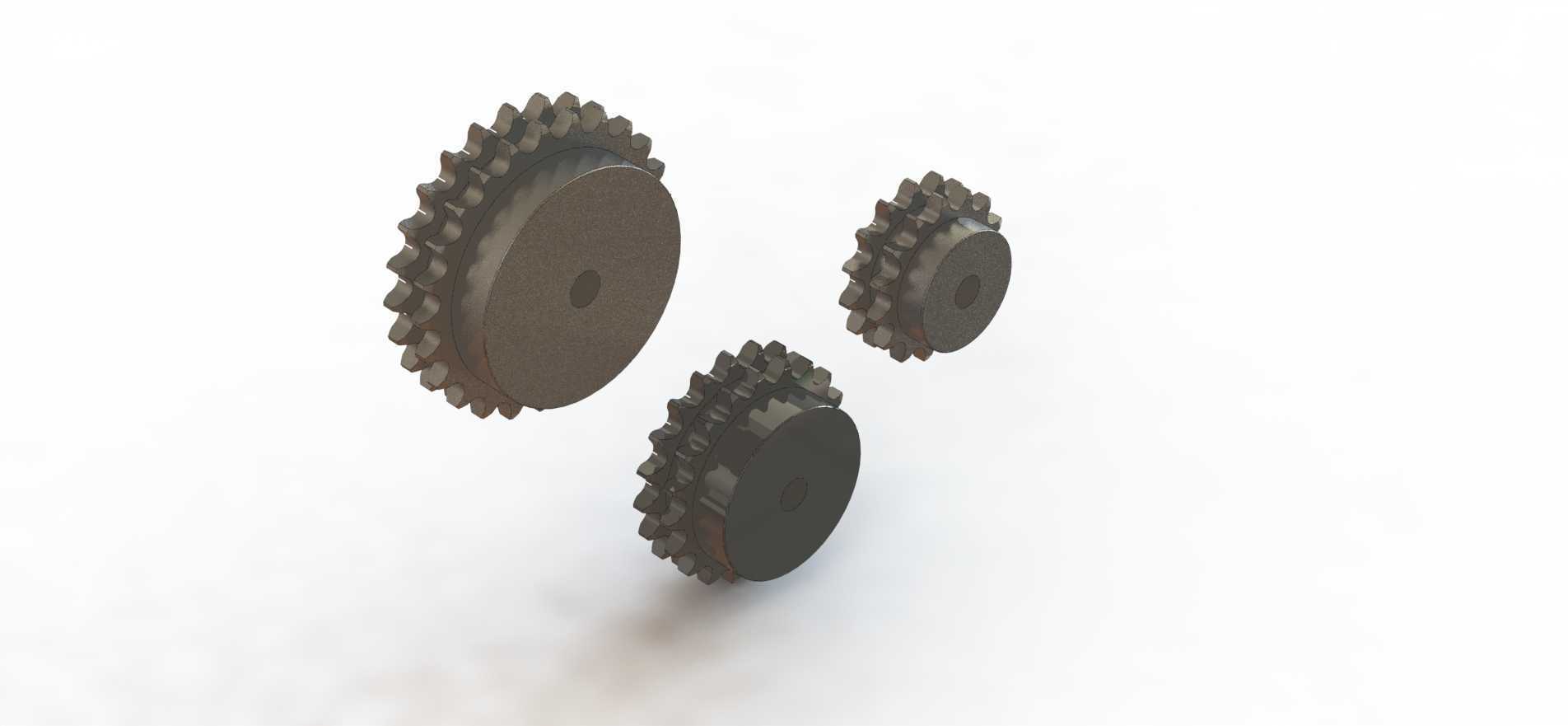

　　在常规链传动系统的设计选型环节，链轮作为和链条直接啮合的核心承载部件，其结构合理性直接决定整套传动机构的运行寿命与传动效率，本次呈现的三款不同规格链轮，覆盖了中小功率传动场景下的常用尺寸区间，可适配单排短节距精密滚子链的常规传动需求。从实际应用场景来看，这类链轮广泛出现在轻工输送线、小型农机传动单元、自动化设备进给机构、摩托车次级传动等场景中，不同齿数、不同齿厚的链轮搭配，可实现不同的传动比匹配，满足设备对输出转速、输出扭矩的差异化需求。

　　从设计思路层面拆解，三款链轮均采用了齿圈与轮毂一体化的结构形式，省去了分体式装配的紧固件冗余，在中小载荷工况下能有效降低装配累计误差，避免齿圈与轮毂同轴度偏差带来的传动跳齿、链条偏磨问题。齿形部分采用了标准三圆弧一直线的齿廓设计，啮合过程中能保证链节平稳啮入啮出，减少啮合冲击带来的噪音与动载荷，齿侧预留了合理的侧隙，既可以补偿链条安装时的平行度误差，也能容纳链条长期磨损后产生的节距伸长量，避免卡链故障。轮毂部分的中心孔为光孔设计，可根据实际安装需求加工键槽、顶丝孔，适配不同直径的传动轴，轮毂端面的厚度经过载荷校核，能保证键连接的挤压强度满足额定扭矩传递要求，不会出现轮毂开裂、键槽压溃的失效问题。

　　从安装边界与尺寸参数来看，三款链轮的齿顶圆直径根据齿数不同形成梯度差，最大规格的链轮齿数最多，适合作为传动系统的从动轮使用，可实现减速增扭的传动效果，两款小规格链轮可作为主动轮或中间张紧轮使用，适配不同的中心距布局需求。链轮的齿宽均匹配对应规格链条的内节内宽，安装时需要保证两轴的平行度公差控制在允许范围内，链轮端面的跳动量需符合链传动的安装规范，避免链条运行过程中出现侧向滑移、脱链的问题。齿面部分未做额外的减重孔设计，整体结构刚性充足，适合在有一定冲击载荷的开式传动场景下使用，即使在粉尘较多、润滑条件一般的工况下，也能保持稳定的传动性能。

　　在实际选型搭配时，可根据传动系统的额定功率、输入转速、传动比要求，选择对应齿数的链轮进行组合，搭配对应节距的滚子链即可组成完整的传动单元。链轮的材料选用常规中碳钢即可满足使用需求，经过调质处理后齿面硬度可达到HB220-250，能承受常规工况下的接触应力与磨损，若应用在高速重载场景，可额外对齿面做高频淬火处理，进一步提升齿面耐磨性能，延长部件使用寿命。设计过程中已经对齿根的弯曲强度做了校核，齿根圆弧过渡处无应力集中结构，能承受链条传递的最大拉力，不会出现断齿失效。三款链轮的轴向安装尺寸统一，可直接替换同规格的标准链轮，无需对安装轴、轴承座做额外改造，适配性较强。在日常维护环节，这类一体化链轮的维护成本较低，仅需定期检查齿面磨损情况、链条张紧度，按时补充润滑脂即可保证长期稳定运行，无需频繁拆解更换。
