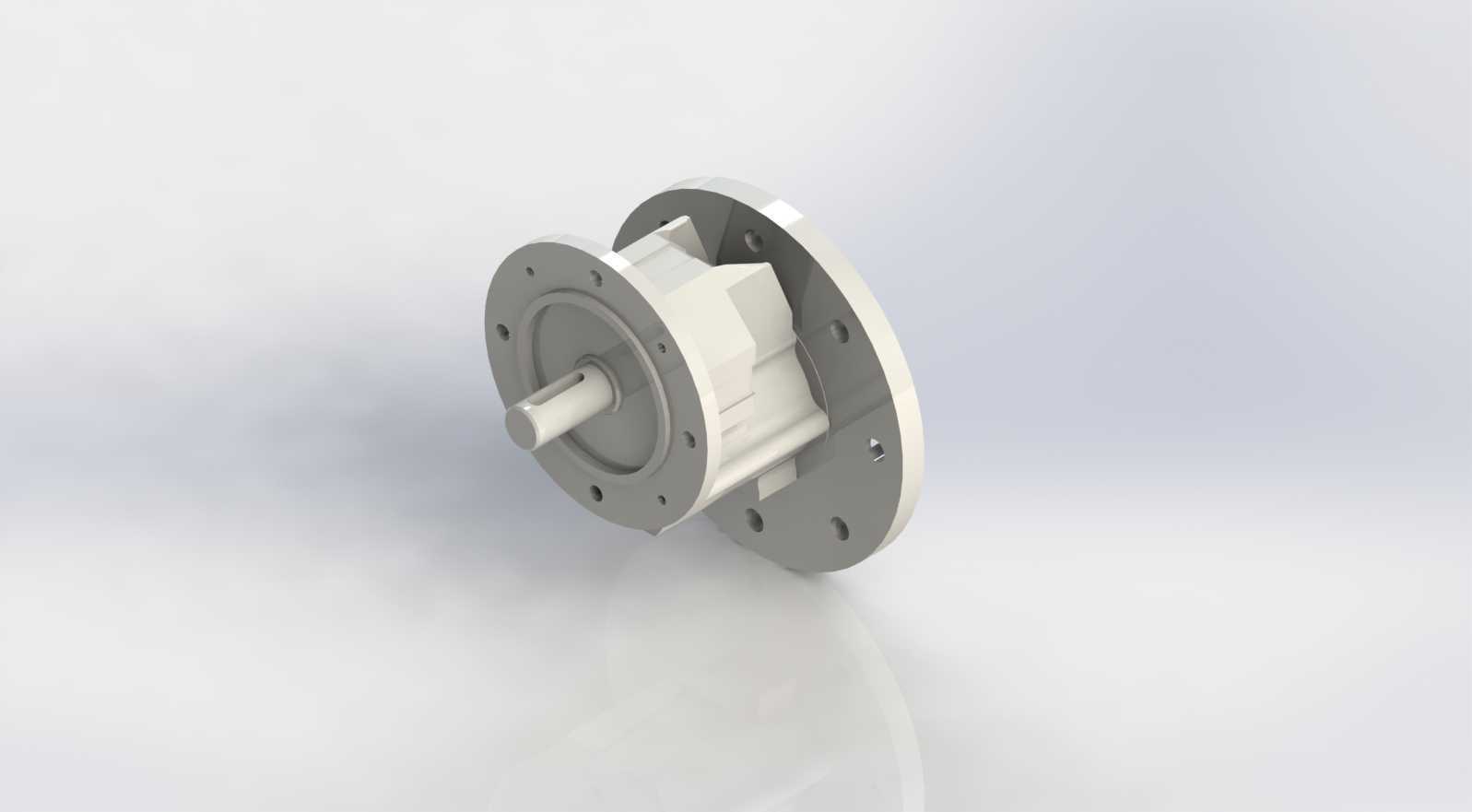

在自动化输送线、小型包装设备、精密检测工位的动力匹配环节,这类B5法兰安装的减速单元是很常见的动力衔接部件,很多刚入行的结构工程师做选型时,容易只盯着减速比、额定扭矩这两个参数,忽略安装边界和输出轴的配合公差,最后装配时才发现和驱动电机、负载端的连接出现干涉。这款PM71规格的减速单元,采用的是输入端法兰直连的安装形式,安装法兰上的螺栓孔采用圆周均布设计,适配常规的立式安装工况,不需要额外做转接支架,能直接固定在设备的安装立板上,减少了中间转接带来的同轴度误差。从结构设计逻辑来看,这类减速单元的内部采用行星齿轮传动结构,相比普通的圆柱齿轮减速结构,同体积下能传递更大的扭矩,同时传动回程间隙更小,适合那些需要频繁正反转、定位精度有一定要求的工位,比如小型皮带输送机的驱动端、旋转工作台的动力输入、自动上下料机构的摆动轴驱动。做三维建模的时候,首先要确认的是安装法兰的止口尺寸,这个尺寸是保证安装同轴度的核心,止口和设备安装板的配合公差一般选H7/h6的间隙配合,既方便装配,又能控制径向跳动量。输出轴采用的是单键连接的实心轴结构,轴伸长度和键槽尺寸都匹配常规的联轴器、链轮、同步带轮的安装标准,设计时要注意输出轴的轴肩定位尺寸,避免安装传动件时出现轴向顶死或者配合长度不足的问题。实际应用中,这类减速单元常和伺服电机、步进电机配套使用,输入端的连接孔适配标准的电机输出轴尺寸,不需要额外加工转接套,能缩短设备的装配周期。从外形尺寸来看,
整个减速单元的壳体采用一体化压铸成型结构,外壳的加强筋沿着圆周方向分布,既提升了壳体的结构强度,又能在运行过程中辅助散热,不需要额外加装散热风扇就能满足常规工况下的热平衡要求。很多工程师在做布局设计时,容易忽略减速单元的最大回转半径,也就是壳体最外侧到安装中心的距离,这个尺寸如果没核对清楚,很容易和周边的管线、其他机构部件产生干涉,尤其是在设备内部空间比较紧凑的情况下,必须在建模阶段就把这个尺寸纳入干涉检查的范围。另外,这类减速单元的安装方向没有严格限制,水平、竖直甚至倾斜安装都能正常运行,但竖直安装时要注意输入端的密封结构,避免长期运行后润滑脂出现渗漏。在传动特性上,这款减速单元的传动效率能达到90%以上,
相比蜗轮蜗杆结构的减速机,传动损耗更小,适合长时间连续运行的工况,不会因为效率低导致电机功率选型过大,造成不必要的成本浪费。做结构设计时还要注意,输出端的径向承载能力是选型时容易被忽略的点,如果负载端是链轮、齿轮这类有径向力的传动形式,要核对减速单元输出轴的允许径向载荷,避免长期运行出现输出轴弯曲、轴承过早损坏的问题。从建模细节来看,壳体上的安装螺栓孔是沉孔设计,装配时内六角螺栓的头部能完全沉入沉孔内,不会突出法兰表面,保证安装面和设备立板能完全贴合,不会出现安装间隙导致的运行振动。输入端的法兰端面和输出轴的同轴度公差控制在0.02mm以内,能保证和电机连接后运转平稳,减少高速运行时的振动和噪音。在实际的设备维护场景中,
这类一体化结构的减速单元不需要定期拆解更换齿轮,出厂时已经填充了足够的润滑脂,能满足全生命周期的润滑需求,减少了设备后期的维护工作量。很多做非标设备设计的工程师,在做小扭矩工位的动力选型时,更倾向于选这类法兰安装的行星减速单元,主要就是因为安装便捷、结构紧凑、传动稳定,不需要额外设计复杂的安装支架,能有效缩短设备的设计和装配周期。建模过程中,要把各个配合面的公差要求在工程图里明确标注,尤其是止口配合面、输出轴配合面、键槽的尺寸公差,这些都是影响装配精度和运行稳定性的关键尺寸,不能只标注外形尺寸忽略公差要求。另外,壳体表面的阳极氧化处理层,既能提升壳体的耐腐蚀能力,又能让外观更整洁,适合用在食品包装、医药设备这类对外观和卫生有一定要求的行业场景中。
