便携式手摇驱动齿轮传动手持风扇结构

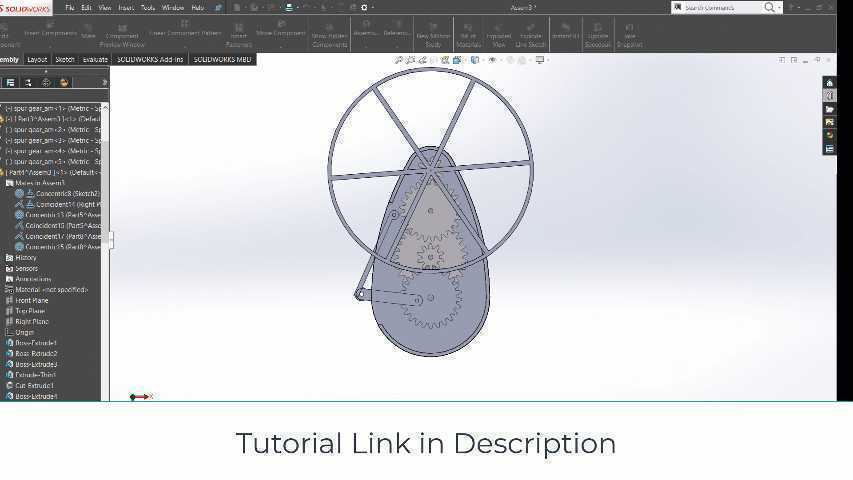

　　这款手动驱动的手持送风装置，核心采用三级直齿圆柱齿轮传动结构，将人手捏合手柄的往复摆动转化为扇叶的高速旋转运动，无需外接电源即可实现送风功能，适配户外无供电场景、应急消暑、儿童科普教具等多种使用场景。从结构布局来看，整体采用偏心式齿轮排布，主动齿轮与捏合手柄做一体式结构设计，手柄的铰接点设置在壳体下半部分的偏心位置，人手握持时手指可自然搭在手柄按压位，捏合行程控制在15-20mm区间，符合成年人手指的活动范围，单次捏合即可通过齿轮组的增速传动带动扇叶转动3-5秒，松开后手柄依靠内置的扭簧自动复位，可连续重复操作实现持续送风。传动部分的齿轮均采用渐开线直齿设计，模数选取0.5的小模数规格，齿宽控制在2-3mm，

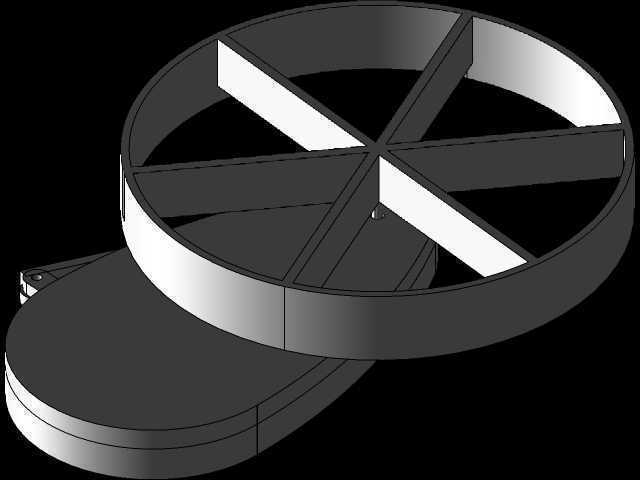

　　各级齿轮的传动比经过匹配计算，总传动比设置在1:18左右，人手以每秒1-2次的频率捏合手柄时，扇叶端的转速可达到每分钟1200-1800转，足以形成覆盖面部区域的有效送风距离，扇叶采用五辐轮式支撑加外圈加强筋的结构，叶片角度设置为12度的扭转角，在低转速下也能推动足够的空气流动，同时外圈的环形加强筋可避免扇叶转动时出现形变抖动，降低运行过程中的异响。壳体部分采用贴合手掌弧度的水滴形轮廓，最大宽度控制在65mm，整体长度不超过150mm，厚度控制在25mm以内，握持时重心落在手掌中心位置，长时间握持不会产生明显的负重感，壳体边缘做R3-R5的圆角过渡，没有尖锐棱角，日常使用时不会划伤手部。扇叶的防护采用辐条式镂空结构，

　　辐条间距控制在8mm以内，可避免手指误触转动的扇叶，同时不会对气流造成过多阻挡。设计过程中优先考虑了无电源场景的使用可靠性，所有传动部件均采用硬质耐磨材质，齿轮啮合侧隙控制在0.02-0.05mm，既可以保证传动顺畅无卡滞，也能减少长期使用后的齿面磨损，铰接位置的销轴采用过盈配合压入壳体定位孔，不需要额外的紧固件即可实现固定，整体装配零件数量控制在10个以内，拆装维护十分简便。从安装边界来看，所有传动部件完全内置在壳体内部，没有外露的突出结构，可直接放入衣物口袋或者小型背包中携带，不会与其他物品产生勾挂。扇叶与壳体前端的间隙预留2mm，转动时不会与壳体产生摩擦，手柄复位扭簧的扭力设置在0.2N·m，既可以保证手柄快速复位，

　　也不会让捏合操作需要过大的按压力，适配不同年龄段的使用力度需求。这套结构除了作为日常消暑的手持风扇使用外，还可作为机械原理教学的演示模型，直观展示齿轮增速传动、曲柄摇杆运动、弹性复位等基础机械结构的工作逻辑，拆解后可清晰观察每一级齿轮的啮合状态与运动传递路径，帮助初学者理解机械传动的基本原理。在结构优化过程中，针对齿轮传动的噪音问题做了针对性调整，将各级齿轮的中心距公差控制在±0.01mm，避免因中心距偏差导致的啮合冲击，同时扇叶做了动平衡校正，高速转动时的振动量控制在0.1g以内，运行噪音低于40分贝，使用时不会产生刺耳的异响。壳体的拼接采用卡扣式结构，不需要螺丝即可实现上下壳的紧密扣合，拼接缝隙控制在0.1mm以内，日常使用时不会出现松脱，也可快速拆开清理内部进入的灰尘杂物。
