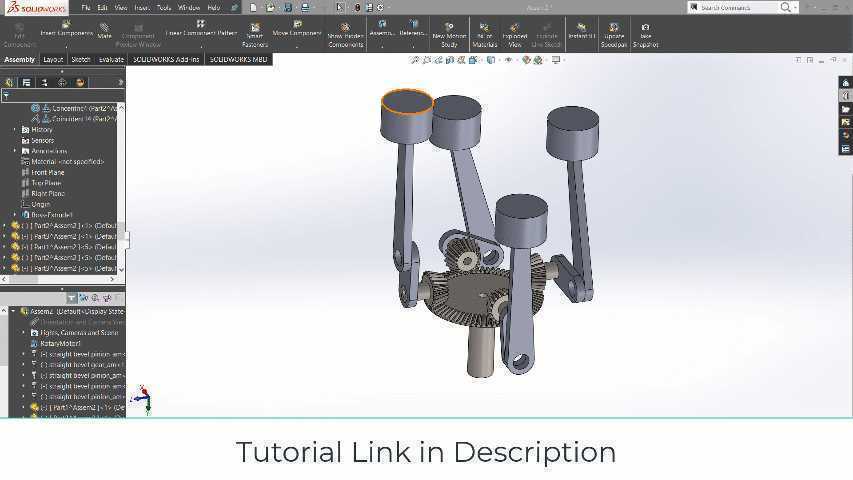

Solidworks轴流发动机概念结构设计方案

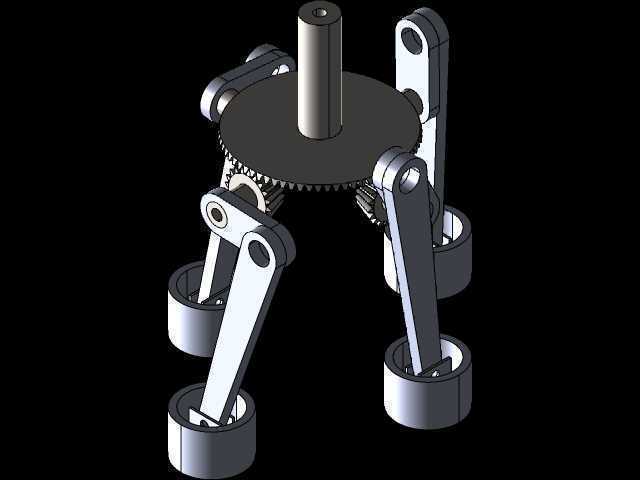

　　这款轴流发动机概念结构，核心面向小型动力输出场景的概念验证需求，可适配小型便携动力单元、实验性动力装置、教学演示教具等多个应用方向，区别于传统直列、V型发动机的缸体排布逻辑，其活塞组件沿中心主轴的周向呈轴流阵列分布，整体结构的径向尺寸更紧凑，轴向的动力传递路径更短，能在有限的安装空间内完成多缸动力的整合输出。从实际功能逻辑来看，这套结构通过活塞的往复直线运动，带动连杆将作用力传递至中心的曲柄齿轮组件，周向排布的活塞依次完成做功行程，带动中心传动齿轮组持续旋转，最终将往复运动转化为主轴的旋转扭矩输出，相比传统同缸数发动机，其曲轴结构被集成式齿轮传动组件替代，减少了长曲轴的加工难度与动平衡调校成本，同时各缸的做功间隔更均匀，

　　动力输出的平顺性有明显提升。在设计思路层面，这套概念结构优先考虑了组件的模块化拆分，活塞、连杆、传动齿轮、中心主轴均为独立可拆分部件，每个活塞组件的安装接口尺寸统一，可根据实际动力需求增减活塞数量，适配不同功率等级的输出要求；连杆与活塞销、曲柄销的连接位置均预留了标准的润滑通道设计空间，可适配压力润滑或飞溅润滑两种润滑方案，传动齿轮组的啮合间隙可通过中心轴的轴向调整垫片进行微调，无需对整体壳体结构做二次加工，降低了后续样机试制的改造成本。从安装边界与尺寸控制来看，整体结构的最大外轮廓由周向分布的活塞运动上止点位置决定，活塞处于上止点时，整体径向尺寸控制在较小范围内，轴向尺寸仅覆盖活塞行程、齿轮组厚度与输出轴连接段的总长度，

　　安装法兰可直接集成在中心主轴的输出端，可直接对接负载端的联轴器或带轮结构，无需额外设计转接安装座；各活塞的缸体安装位沿中心轴周向均匀分布，缸体的冷却流道可沿周向做环形布置，相比传统直列发动机的单侧冷却结构，冷却介质的流动路径更短，各缸的冷却均匀性更好，能有效避免单缸过热导致的动力衰减问题。在实际工程应用层面，这套概念结构可作为小型特种动力装置的原型参考，比如适配小型无人动力设备、便携应急发电机组、实验性教学演示平台等场景，其紧凑的径向尺寸适合安装在对径向空间有严格限制的设备舱内，短路径的动力传递能减少传动过程中的机械损耗，提升动力输出效率；同时齿轮传动的动力整合方式，相比传统曲轴结构的抗冲击能力更强，在高转速工况下的结构稳定性更优，

　　适合短时间高功率输出的应用场景。结构设计过程中，对活塞的运动行程做了统一限位，每个活塞的往复行程一致，连杆的摆动角度经过运动仿真验证，不存在运动干涉问题，齿轮组的传动比经过匹配计算，可保证各活塞的做功顺序与配气相位的匹配逻辑合理，后续做实体样机试制时，可直接基于现有三维模型拆分零件图，标注公差与加工要求，无需重新做运动干涉校核，能大幅缩短样机开发的周期。另外，这套结构的外部壳体可采用分体式拼接设计，沿中心轴的轴向拆分为前后端盖与中间环形壳体，各段壳体通过螺栓连接，拆装维护时可直接打开端盖检查内部齿轮与连杆的磨损情况，无需将整个动力单元从设备上完全拆解，降低了后期维护的操作难度。
