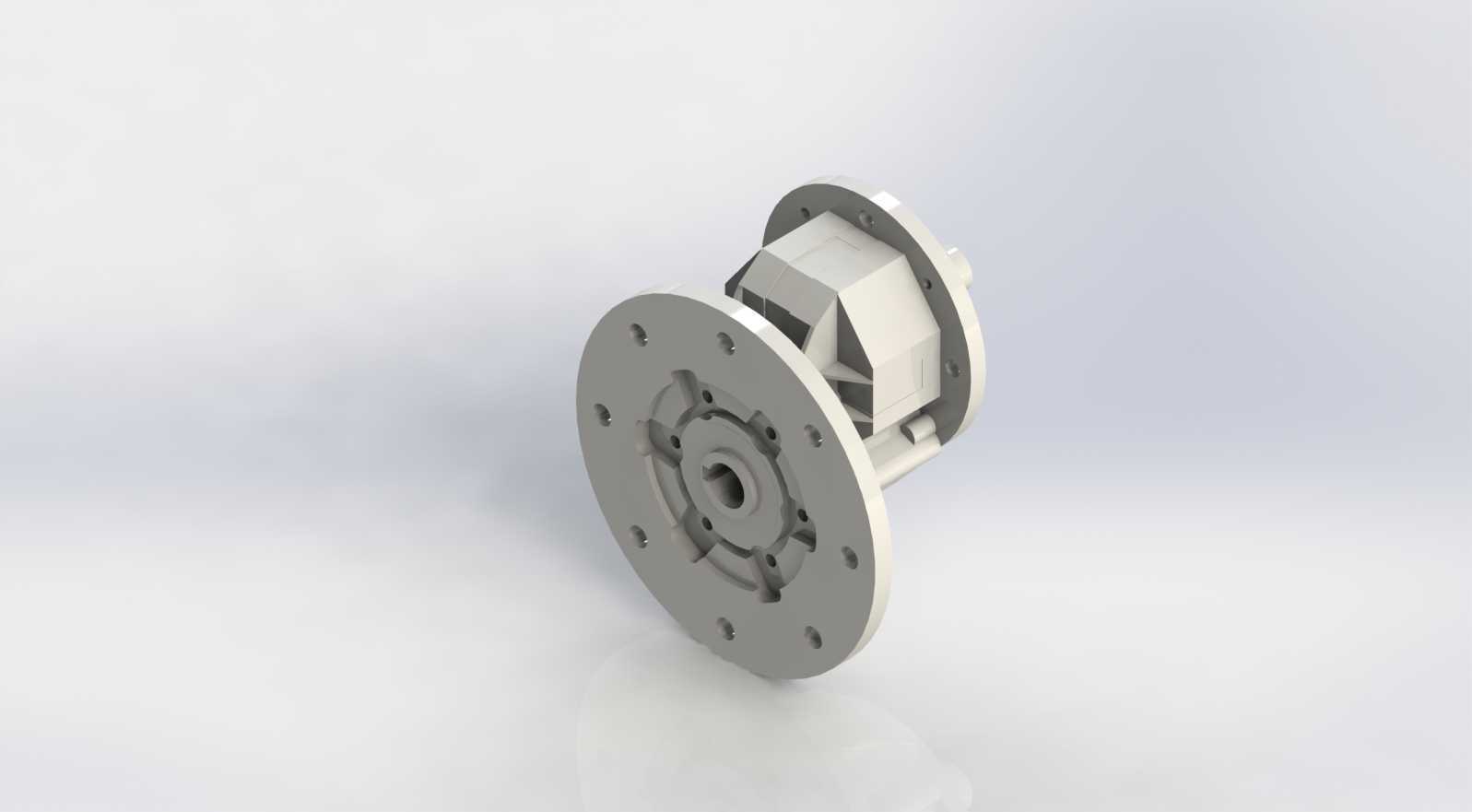

Komet PM80-B5 200法兰式蜗轮蜗杆减速器

　　这款PM80-B5规格的法兰安装式减速器，在轻工输送、小型自动化生产线、包装设备进给机构这类对安装空间有严格限制的场景中适配性极强，B5法兰的安装形式不需要额外制作过渡安装支架，输入端法兰可直接与标准B5安装尺寸的驱动电机直连，省去了联轴器找正的繁琐工序，能大幅缩短设备组装的调试周期。从结构设计来看，该款减速器采用单级蜗轮蜗杆传动结构，输入端的法兰端面上均匀分布的安装螺孔，完全匹配常规80机座号电机的安装孔位，输出端为带通孔的法兰结构，中心输出轴孔可直接套接负载轴，通过端面的止口定位保证输出端与负载的同轴度，避免传动过程中出现偏载磨损的情况。整体壳体采用一体化铸造成型，壳体外部的加强筋沿着传动受力方向分布，

　　既能够承受蜗轮蜗杆啮合产生的径向与轴向载荷，也能在连续运行过程中通过壳体表面增大散热面积，避免内部润滑脂温度过高导致润滑性能下降。在设计建模过程中，需要重点关注蜗轮与蜗杆的啮合中心距公差，这个参数直接决定了传动的平稳性与反向间隙大小，建模时蜗杆的齿形采用阿基米德齿形，蜗轮的齿圈部分与轮毂采用分体式结构建模，还原实际生产中齿圈采用耐磨铜合金、轮毂采用铸铁的材质搭配逻辑，既保证啮合面的耐磨性能，也能控制整体的制造成本。安装边界方面，输入端法兰的止口尺寸、螺孔分布圆直径严格遵循B5法兰的通用标准，输出端法兰的止口凸台高度控制在合理范围，避免安装时与负载端的安装面发生干涉，整体的轴向长度经过优化，在保证内部蜗轮蜗杆有足够啮合长度的前提下，

　　尽可能压缩轴向尺寸，适配安装空间局促的设备布局场景。实际使用中，这类减速器具备反向自锁特性，在垂直输送、升降类的小型机构中，可以避免负载断电后出现溜车的情况，不需要额外加装制动装置就能满足安全使用要求。建模时对壳体的分型面、安装孔的倒角、输出轴的密封槽位置都做了还原，密封槽的尺寸适配标准骨架油封，能够防止运行过程中润滑脂泄漏，同时阻挡外部粉尘进入传动腔内部，延长设备的维护周期。输入端的电机安装止口与输出端的负载安装止口保持严格的同轴度，在装配约束中需要将两个止口的轴线设置为重合约束，才能保证装配后传动无卡滞。另外，壳体上的注油孔、放油孔位置也按照实际产品的布局做了建模还原，注油孔位于壳体侧面偏上位置，方便日常补充润滑脂，

　　放油孔位于壳体底部最低处，便于维护时排出废润滑脂。这类小规格法兰减速器在低速大扭矩的传动场景中应用广泛，相比齿轮式减速器，同等减速比下结构更紧凑，运行噪音更低，适合对噪音控制有要求的车间内设备使用，传动过程中振动小，不会对设备上的精密检测部件造成干扰。
