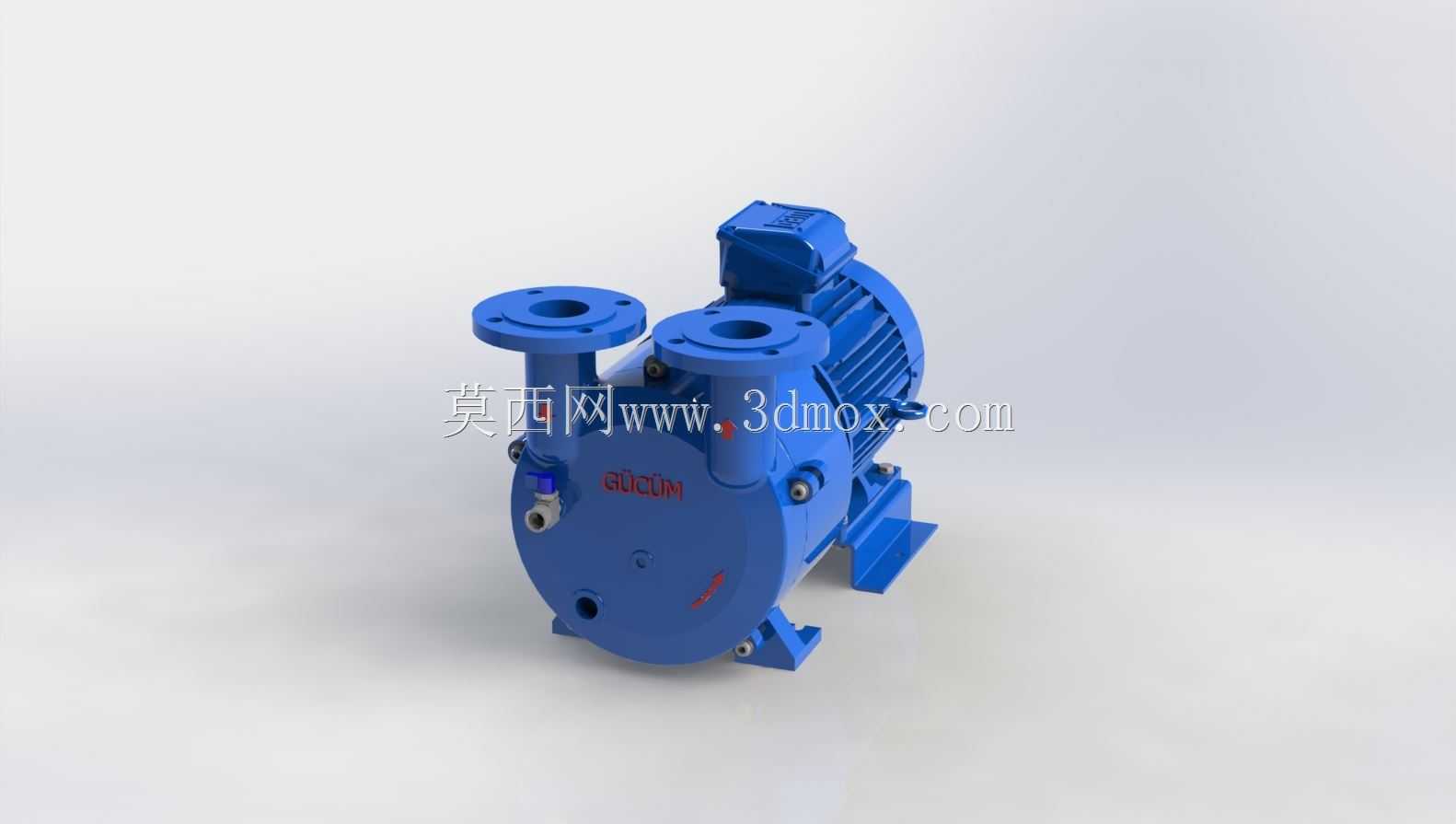

GMVP系列水环式真空引水离心泵结构

　　该模型还原的是直联式水环真空引水离心泵，这类设备在化工流程、市政供水、矿山排水、轻工酿造等场景中应用广泛，既可以作为真空发生装置完成离心泵启动前的泵腔抽气引水，省去底阀配置降低管路水力损失，也可直接输送无固体颗粒、不与泵体材质发生反应的清水或轻度腐蚀性流体，部分工况下还可兼顾小型真空系统的负压建立需求，比如医院负压吸引前端预处理、食品包装的粗抽真空环节。从结构设计来看，模型完整还原了电机与泵体直联的紧凑布局，没有额外的联轴器传动结构，泵轴直接与电机输出轴同轴连接，这种设计大幅压缩了整机轴向尺寸，减少了传动环节的功率损耗，同时也降低了对中安装的精度要求，适合安装空间局促的撬装设备、移动泵站场景。泵体部分采用双侧法兰接口设计，

　　两个法兰接口的通径、端面螺栓孔分布完全一致，安装时可根据管路走向灵活调整进出口方向，无需额外定制变向接头，法兰端面的密封槽结构也在模型中有所体现，可适配平垫片或O型圈两种密封形式，满足不同压力等级的管路密封需求。泵壳侧面设置了检修螺塞与气水分离器接口，日常维护时无需拆解泵体端盖，即可通过螺塞孔完成泵腔积液排放、水垢清理，气水分离器接口可外接气水分离装置，减少工作水随排气带出的损耗，适合闭式循环供水的工况。安装底座采用一体化铸铁脚座结构，四个安装脚的螺栓孔为长圆孔设计，安装时可在小范围内调整整机位置，抵消管路对接时的尺寸偏差，脚座与泵体、电机的连接筋板做了加厚处理，可降低电机高速运转时的共振幅度，减少整机运行噪音。从安装边界来看，

　　整机的重心落在泵体与电机连接段的正下方，安装时基础承载面的尺寸只需覆盖脚座外轮廓即可，无需额外拓展安装平台，进出口法兰的中心高度与电机轴中心高度保持一致，管路对接时可直接水平配管，无需做高低位变径处理，减少管路弯头数量降低流阻。叶轮部分采用径向直叶片结构，模型中还原了叶片与泵腔的偏心安装间隙，这个间隙值直接影响泵的真空度与抽气速率，建模时严格按照实际装配公差预留了0.15-0.25mm的间隙，既避免叶轮运转时刮蹭泵壳内壁，也不会因间隙过大导致气体回流降低工作效率。泵体端盖的水封结构、轴承位的密封槽也都做了细节还原，可直接用于生成工程图时的密封件选型参考，电机接线盒的位置设置在泵体上方偏侧位置，不会遮挡进出口管路的安装操作空间，

　　接线口的格兰头结构也有体现，可满足户外安装的防水布线需求。在实际选型应用中，这类直联水环泵的工作水接口需要单独接入压力稳定的清洁水源，模型中也预留了工作水进水口的接口位置，尺寸与常规4分水管接头匹配，用户在做管路系统建模时可直接对接标准管路模型，无需重新绘制接口结构。泵体底部设置了排污口，长期停机时可排空泵腔内的存水，避免冬季低温冻裂泵壳，这个细节在模型中也做了准确还原，位置在泵腔最低点，可完全排净积液无残留。不同于分体式皮带传动的水环泵，该结构的转速与电机转速完全同步，因此在做性能仿真时可直接套用电机额定转速参数，无需计算皮带传动比，对于做系统能耗仿真的工程师来说可减少参数校准环节。整机的外轮廓没有突出的尖锐结构，所有连接螺栓的头部都做了沉台处理，安装在人员走动频繁的车间场景时也不会造成磕碰风险，外壳的蓝色涂装对应工业水泵的标准防护漆色，模型的外观分色也与实际产品保持一致，可用于车间布局三维可视化展示时的设备占位。
