金属球形连接锁紧构件结构设计

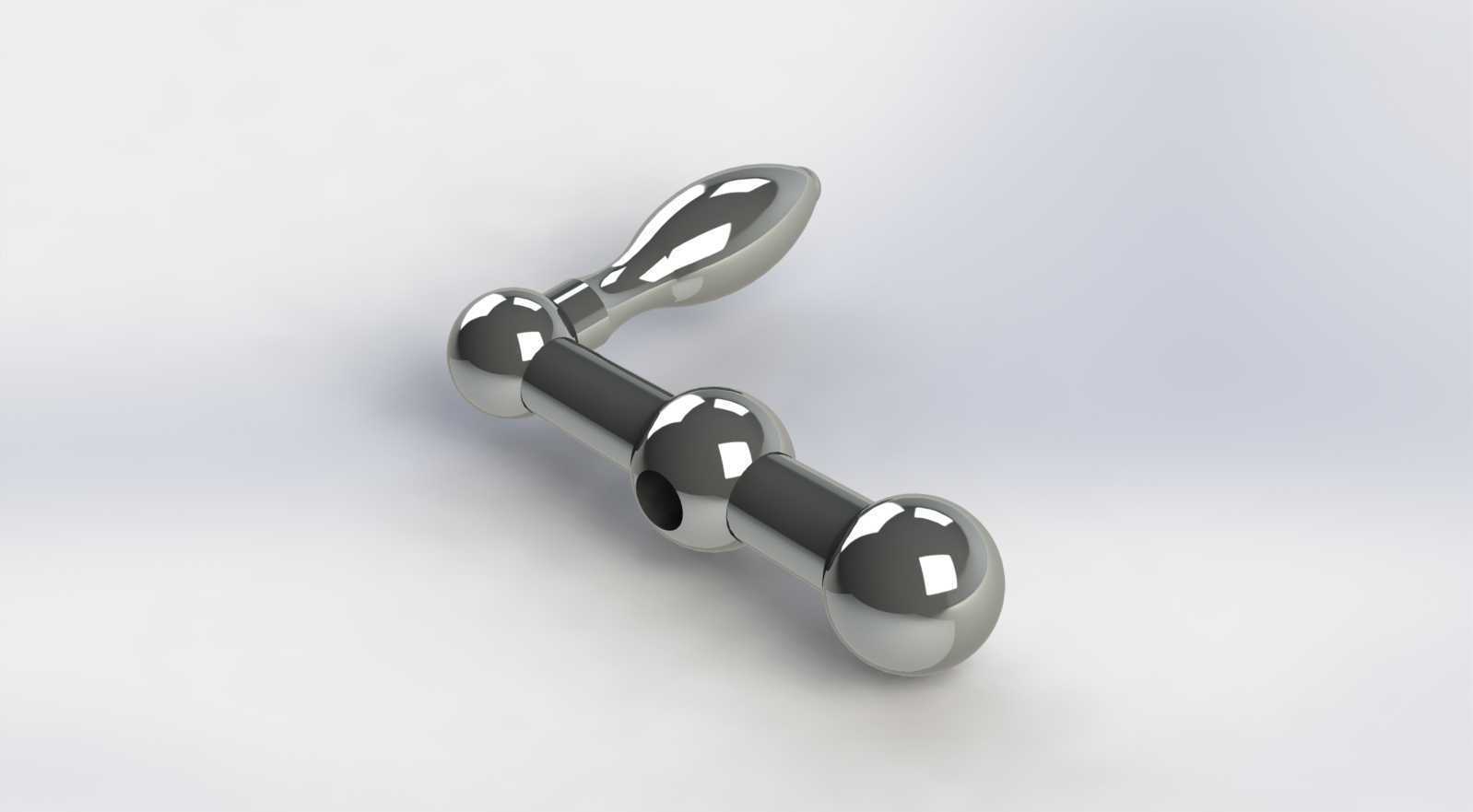

　　这类球形端头的金属连接构件，常应用在需要快速对位、带一定角度自适应调整的工装夹具、快拆连杆机构当中，部分户外索具连接、健身器材调节段也会采用类似结构，核心是依靠球面的万向转动特性，抵消安装面的平行度误差，避免连杆在受拉或者受轻微侧向力的时候出现卡滞、应力集中断裂的问题。从结构上看，构件主体采用三段式球头串联布局，一端为椭球形平滑端头，中间通过等直径圆柱杆连接两个标准球形节点，最末端球头旁预留径向通孔，这个孔是整个构件的核心受力安装位，使用时穿入圆柱销或者锁紧螺钉，就能和配套的带凹槽卡座完成锁定，不需要额外加工复杂的卡扣结构，拆装效率比传统螺纹连接高40%左右，而且不会出现螺纹锈蚀后无法拆卸的问题。设计的时候首先要考虑球面的加工公差，

　　球头的圆度误差必须控制在0.02mm以内，表面粗糙度达到Ra0.8以下，这样和卡座的球窝配合时才能转动顺滑，不会出现卡顿或者旷量过大的问题；中间连接杆的直径要比球头直径小30%左右，一方面是给球头转动留出足够的摆角空间，避免杆身和球窝边缘发生干涉，另一方面也能在保证整体抗拉强度的前提下，减少不必要的材料浪费，降低零件整体重量。安装边界方面，这类构件的有效摆角范围可以达到±25°，配套安装的球窝深度需要覆盖球头直径的65%，才能保证在最大摆角下依然有足够的接触面积承受拉力，不会出现脱开的风险；径向安装孔的轴线要和杆身轴线垂直，位置距离末端球头端面的距离为球头直径的1/3，这个位置能让锁紧销的受力点落在球头的实体核心区域，

　　避免受力时球头边缘出现崩裂。构件表面采用亮面镀铬处理，不只是为了外观质感，更重要的是镀铬层能提升表面硬度，达到HV800以上，耐磨性能是普通不锈钢表面的3倍以上，在频繁转动调整的使用场景下，使用寿命能提升2-3倍，同时镀铬层的防锈能力也能适应潮湿户外、车间多切削液的复杂工况，不需要额外做防锈维护。从受力特性来看，这类构件主要承受轴向拉力，设计时校核的核心是中间连接杆的抗拉强度，以及球头和杆身连接位置的过渡圆角应力，过渡圆角半径不能小于杆身直径的1/10，否则在交变拉力作用下，连接位置很容易出现应力集中导致的疲劳断裂；椭球形端头的设计是为了在穿入配套卡座的时候起到导向作用，平滑的曲面不会刮伤卡座内壁，也能避免安装时出现卡滞，

　　相比平端头结构，安装对位的容错率更高，即使安装时存在一定的轴向偏差，也能顺着椭球曲面滑入安装位。在实际选型应用的时候，需要根据实际承受的最大拉力选择对应球头直径的规格，球头直径每提升一个规格，整体的额定抗拉载荷会提升一倍左右，同时要注意配套球窝的材质硬度不能低于构件本身硬度的80%，否则频繁转动会导致球窝磨损过快，出现配合旷量，影响整个机构的定位精度。这类结构的建模过程中，要重点处理球头和杆身的过渡曲面，不能出现生硬的直角衔接，否则不仅加工时容易出现应力集中，渲染和工程图导出时也会出现曲面破面的问题，通常采用放样或者圆角过渡命令完成衔接，保证整个零件的曲面曲率连续，后续导入工程图生成剖视图的时候，轮廓线才能平滑过渡，不会出现多余的分段线条。
