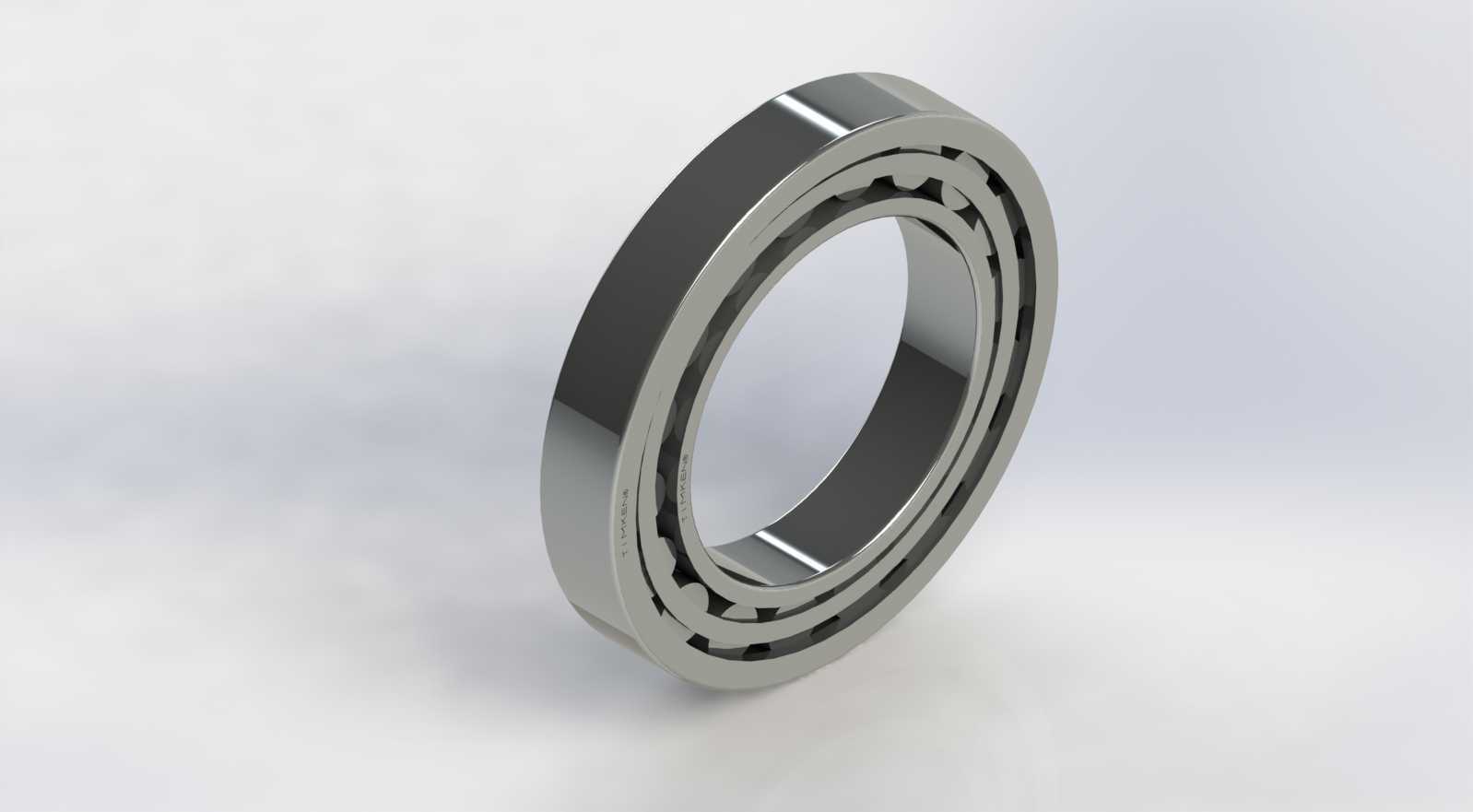

罗达曼托铁姆肯交叉滚子回转支承结构

　　这类交叉滚子结构的回转支承，常被用在工业机器人关节转台、数控机床回转工作台、精密检测仪器的回转基座、工程机械的回转机构上，核心作用是在承受轴向、径向以及倾覆力矩的复合载荷同时，提供高精度的回转运动，相比普通同尺寸规格的球轴承，它的承载能力要高出3到4倍，刚性也更强，能有效降低回转机构的结构冗余，缩小整套传动单元的安装空间。从结构设计逻辑来看，这款支承采用单排交叉排列的圆柱滚子作为滚动体，相邻滚子的轴线呈90度交叉布置，滚子之间带有隔离块，避免滚子运转过程中出现相互摩擦、歪斜卡滞的问题，同时能保证滚子在滚道内均匀受力，不会出现局部载荷集中导致的早期磨损。滚道采用线接触的设计形式，滚动体与内外圈滚道的接触面积更大，在承受重载冲击时，

　　接触应力的分布更均匀，不会像点接触的球轴承那样在冲击载荷下出现接触应力陡增导致的滚道压痕、剥落问题。做三维建模的时候，首先要确定的是安装边界的尺寸参数，这类支承的安装通常采用内外圈带安装孔的法兰式连接，不需要额外设计复杂的轴承座配合结构，直接通过螺栓将内圈、外圈分别固定在回转部和固定部的安装基面上即可，建模时需要严格控制安装孔的位置度、安装端面的平面度公差，避免安装后出现支承卡滞、回转精度超差的问题。设计过程中要重点关注滚动体与滚道的接触角参数，这款支承的接触角为45度，这个角度的设定是综合了轴向、径向承载能力的平衡，既能保证足够的轴向承载能力应对倾覆力矩，也能兼顾径向载荷的承载需求，不会出现某一方向载荷承载能力不足的短板。另外，

　　滚道的曲率半径设计也需要和滚子直径做匹配，曲率过大会导致接触应力升高，曲率过小则会增大滚动摩擦阻力，提升运转过程中的温升，长期运转会导致润滑脂失效加速，缩短支承的使用寿命。在实际设备选型应用中，这类交叉滚子支承不需要像普通轴承那样做预紧调整，出厂时已经通过滚道和滚子的尺寸选配完成了预紧设置，安装后即可获得零间隙的高回转精度，对于需要做高精度分度回转的设备来说，能省去复杂的预紧调整结构，降低装配调试的难度。建模时还要注意密封结构的设计，支承的两侧通常带有丁腈橡胶材质的密封圈，用来阻挡外界的粉尘、切削液、杂质进入滚道内部，同时防止内部的润滑脂泄漏，密封槽的尺寸要和密封圈的截面尺寸匹配，保证密封唇口与配合面的接触压力均匀，

　　既不会因为压力过大导致运转阻力升高，也不会因为压力过小导致密封失效。从安装边界来看，这类支承的轴向安装尺寸非常紧凑，相比采用两个推力轴承加一个径向轴承的组合支承方案，轴向尺寸能缩小60%以上，对于安装空间受限的精密设备来说，能大幅优化整体的结构布局，降低设备的整体重量。在实际运转过程中，交叉排列的滚子可以同时承受来自各个方向的载荷，不管是垂直方向的轴向载荷、水平方向的径向载荷，还是偏心负载带来的倾覆力矩，都能通过不同方向的滚子均匀传递到内外圈滚道上，不会出现载荷偏移导致的局部受力过大问题。做结构设计的时候，还要考虑安装基面的刚度要求，如果安装基面的刚度不足，螺栓紧固后会导致内外圈出现变形，滚道的圆度超差，进而导致回转阻力增大、精度下降，严重时还会出现滚子卡滞、滚道早期磨损的问题，所以通常要求安装基面的平面度公差控制在0.01mm以内，安装螺栓的预紧力要均匀，按照对角线顺序逐步拧紧，避免单侧受力导致的圈体变形。另外，这类支承的润滑通常采用锂基润滑脂，注油孔设置在内外圈的侧面，建模时要预留注油通道的位置，保证润滑脂能顺利进入滚道内部，均匀分布在所有滚动体和滚道的接触面上，降低运转过程中的摩擦磨损。对于应用在高精度回转场合的场景，还要考虑支承的回转精度等级，通常这类支承的径向跳动、端面跳动可以控制在微米级，能满足精密加工、检测设备的精度要求，建模时需要把跳动公差对应的几何特征做准确，保证后续工程图输出时的公差标注有对应的模型基准。
