德尔福CAZA56B14法兰安装异步电机结构

　　这款B14法兰安装的电机，在新能源汽车产线的辅机传动、小型输送辊道驱动、自动化专机的动力单元配置里应用频次很高，尤其是德尔福体系内的汽车零部件加工工位，很多工装夹具的旋转驱动、小型物料移载机构的动力源都选用同规格机型。从实际选型落地的角度看，B14安装方式的核心优势是安装面贴合紧凑，不需要额外的地脚固定结构，直接通过法兰端的止口与设备安装板定位，螺栓从法兰端面穿入锁紧，相比B3底脚安装能节省至少30%的轴向安装空间，很适合安装空间局促的紧凑型设备布局。

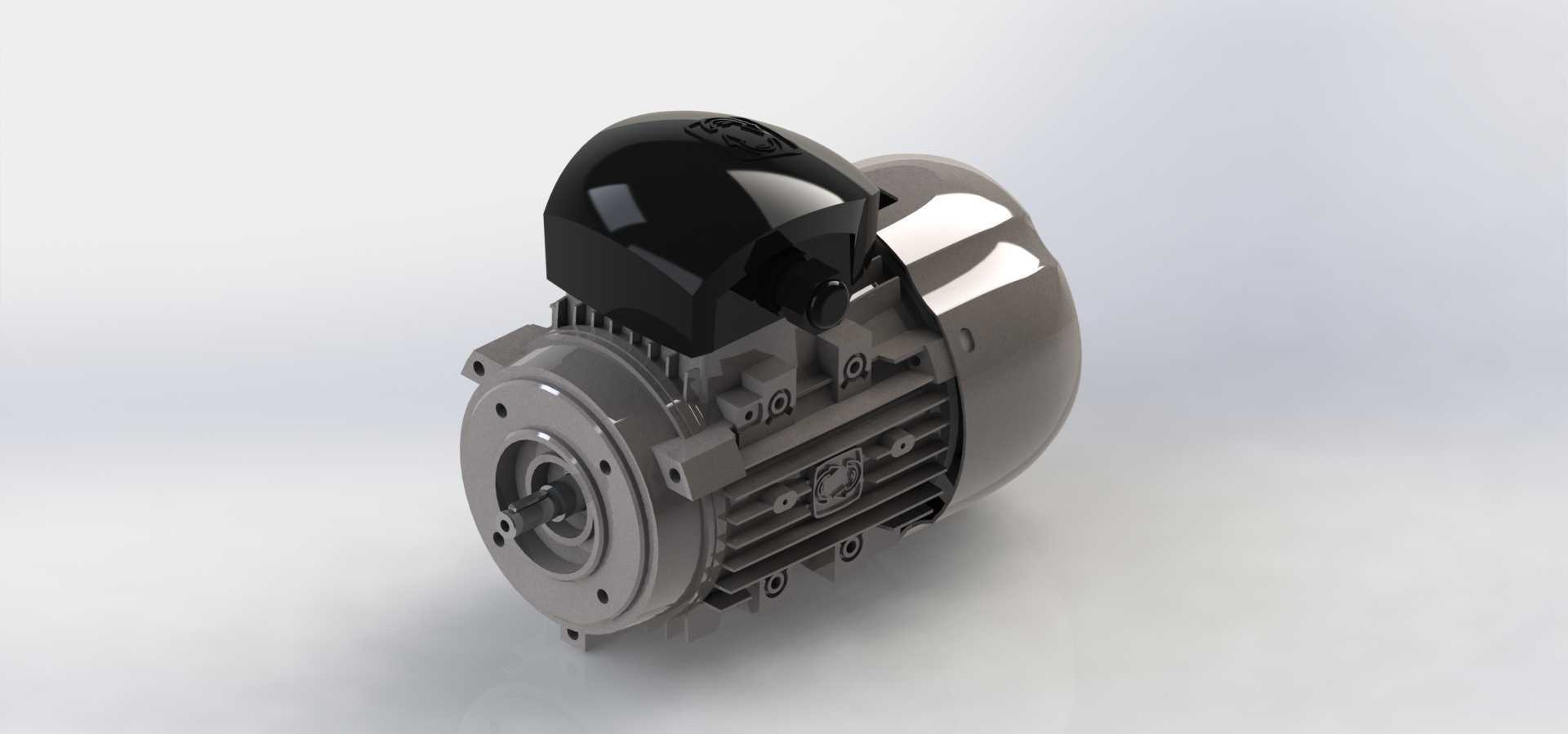

　　从结构设计逻辑来看，这款电机的机壳采用带散热筋的一体压铸结构，散热筋沿轴向均匀排布，筋高与筋间距经过热仿真优化，在电机额定负载连续运行时，能保证机壳表面温升控制在绝缘等级允许的范围内，不会出现局部过热导致绕组老化加速的问题。顶部的黑色接线盒做了倾斜式的出线设计，接线腔内部预留了足够的接线空间，方便现场布线时电缆的弯折与端子压接，接线盒盖的密封结构能满足常规工业车间的防尘防溅要求，不需要额外加装防护套就能适配多数非恶劣工况的使用场景。

　　输出端的法兰止口尺寸、安装孔位分布严格遵循B14安装尺寸标准，与常见的行星减速机、蜗轮蜗杆减速机输入法兰能直接适配，不需要额外做转接法兰，能减少传动链的装配误差，提升动力输出的同轴度。输出轴采用标准的圆柱形轴伸，带键槽结构，与带轮、联轴器、减速机输入孔的配合公差选用过渡配合，装配时不需要过度敲击就能完成安装，后期维护拆卸也不会出现轴与配合件咬死的情况。

　　从安装边界来看，这款电机的径向最大尺寸集中在机壳散热筋的外圆位置，设计配套安装板时，需要在散热筋外围预留至少15mm的通风间隙，保证散热空气能顺着散热筋形成顺畅的流道，避免因为周围结构遮挡导致散热效率下降。接线盒的顶部需要预留至少20mm的操作空间，方便后期维护时打开接线盒盖进行线路检修，出线方向可以根据现场布线需求调整接线盒的朝向，不需要拆解电机主体就能完成方向调整，适配不同的走线布局。

　　在实际功能特性上，这款电机的额定转速匹配常规工业传动的常用转速区间，启动转矩能满足带载启动的需求，不需要额外加装软启动装置就能直接驱动多数恒转矩负载。端盖部分采用铸铁材质加工，轴承室的加工精度控制在IT7级以内，能保证轴承运行时的同轴度，减少轴承的径向跳动，延长轴承的使用寿命。尾部的风罩采用通风孔阵列设计，既能保证冷却风的进风量，又能防止外部异物进入风叶区域打坏风叶，风罩的固定方式采用卡扣加螺栓的双重固定，设备运行时不会因为振动出现风罩松动异响的问题。

　　做三维建模的时候，这款电机的建模难点集中在散热筋的阵列排布、法兰端的安装孔位与止口的同轴度配合、接线盒与机壳的衔接曲面处理上，建模时需要先确定机壳的主体轴线，再以轴线为基准做散热筋的轴向拉伸阵列，保证每一条散热筋的尺寸一致性，法兰端的止口与安装孔需要严格按照标准尺寸建模，方便后续做设备整体装配时直接做配合约束，不会出现装配干涉的问题。建模时还要注意把电机的重心位置标注清楚，方便后续做设备整体的重心校核，避免因为电机安装位置导致设备运行时出现振动过大的问题。

　　在设备选型匹配时，这款电机的安装尺寸可以直接替换同机座号的其他品牌B14安装电机，不需要修改设备的安装板结构，能降低设备改型的设计成本。对于需要频繁正反转的工况，这款电机的转子结构做了动平衡校正，正反转切换时的冲击更小，不会因为频繁换向导致连接螺栓松动。在食品加工、医药包装等对卫生要求较高的场景，同规格的电机还可以选配不锈钢轴伸、光滑机壳的版本，但基础款的压铸机壳版本已经能满足绝大多数普通工业场景的使用需求，性价比更高，备件采购也更方便。
