电动喷射器配套蜗轮蜗杆减速动力单元

　　在流体喷射、物料加注这类需要稳定低转速大扭矩输出的工业场景里，直连电机的高转速特性往往无法直接匹配执行端的负载需求，这套集成了驱动电机与蜗轮蜗杆减速机构的动力单元，就是针对这类工况做的一体化传动解决方案。日常在小型燃油加注设备、工业清洗剂喷射工位、低压流体输送管线的动力端，都能见到这类结构的身影，它不需要额外搭建电机与减速箱的对接机架，出厂时就完成了传动副的啮合调校，现场安装只需要对接法兰固定、接好动力线就能投入使用，能大幅缩短设备组装的调试周期。

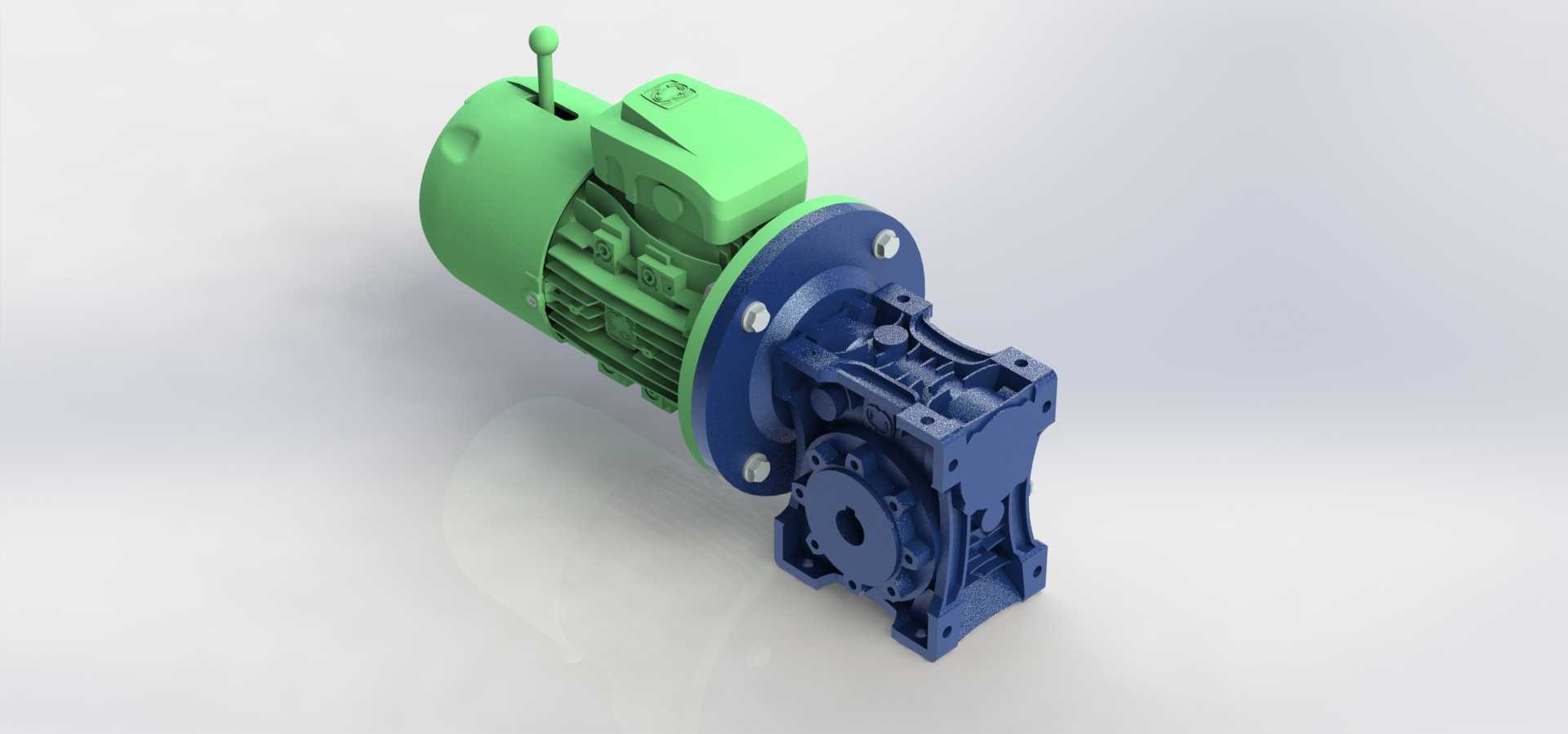

　　从结构设计逻辑来看，这套动力单元把驱动部分和减速部分做了同轴法兰对接，绿色端的驱动电机采用了标准的铝壳风冷电机结构，外壳的散热筋沿着电机轴向排布，能在连续运行时把绕组产生的热量快速导到外界，避免长时间工作出现过热退磁的问题。电机输出轴直接插入减速箱的输入端，和蜗杆做直连传动，省去了联轴器这类额外的传动连接件，既减少了传动环节的功率损耗，也降低了后续运维时的易损件更换成本。蓝色端的减速箱采用蜗轮蜗杆传动结构，这种传动形式本身具备大减速比、自锁性的特点，当设备停机时，输出端的负载不会反向带动电机转动，对于喷射类设备来说，这个特性能避免停机后管路内残余压力带动执行端反转，防止流体倒流、管路泄压的问题出现。

　　安装边界上，这套动力单元的减速箱输出端采用了方形法兰安装面，法兰上预留了四个对称的螺栓固定孔，适配行业内通用的63系列安装尺寸，不管是替换旧设备上的同规格动力单元，还是给新开发的喷射设备做配套，都不需要重新加工安装基座，直接对位锁螺栓就能完成固定。输出轴采用标准的实心轴带键槽结构，能和喷射泵的转子、凸轮这类执行件做可靠的周向固定，传递扭矩时不会出现打滑松脱的问题。电机顶部的接线盒做了凸起的防水结构设计，在有少量液体飞溅的喷射工位运行时，能避免液体溅入接线端子造成短路故障，接线盒旁的手动操作拨杆，是用来在设备断电调试时手动盘车，调整输出轴的初始对位角度，方便现场安装时校准执行件的初始位置。

　　设计过程中，工程师特意把减速箱的油室做了密封式结构，出厂时就预注了适配蜗轮蜗杆传动的润滑脂，不需要用户在首次使用前额外加注润滑油，日常运维只需要按照运行周期检查密封件有没有渗漏即可，相比稀油润滑的减速结构，这种脂润滑的形式不会出现运行时油液飞溅的问题，更适合对洁净度有一定要求的食品加工喷射、医药试剂加注这类场景。电机端的端盖和减速箱的对接法兰之间做了止口定位，装配时能保证电机轴和蜗杆的同轴度控制在允许的公差范围内，避免不同心造成的轴承偏磨、传动异响问题，延长整套动力单元的使用寿命。

　　实际选型应用时，需要注意这套动力单元的输出扭矩匹配对应的喷射负载，蜗轮蜗杆传动的效率相比齿轮传动要低一些，所以选型时要预留足够的功率余量，避免长时间满负载运行造成蜗轮齿面的过度磨损。另外因为自带自锁特性，这套动力单元不能用在需要反向拖动的工况里，只能作为主动动力输出端驱动执行件运行，这点在设备方案设计阶段就要提前考量，避免选型错误造成的功能不匹配。从三维建模的角度来看，这套模型完整还原了散热筋的排布细节、法兰安装孔的位置尺寸、输出轴的键槽规格，在做设备整体装配干涉检查时，可以直接调取这个模型导入装配体，核对安装空间、对接尺寸是否匹配，不需要再手动测绘建模，能大幅提升设计阶段的工作效率。
