伸缩式平面关节装配楼梯机构设计

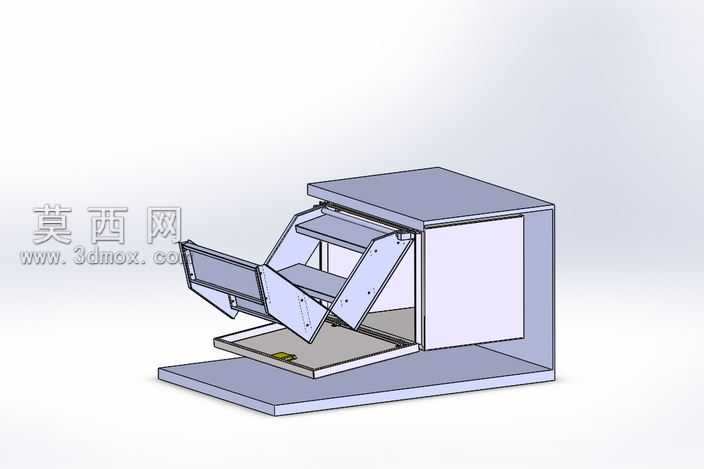

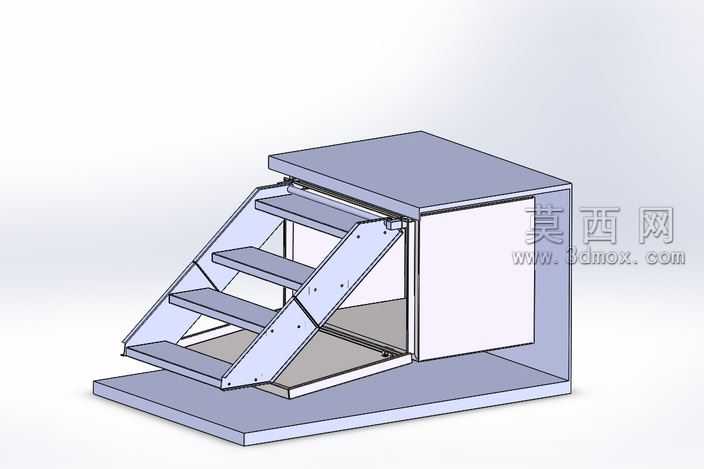

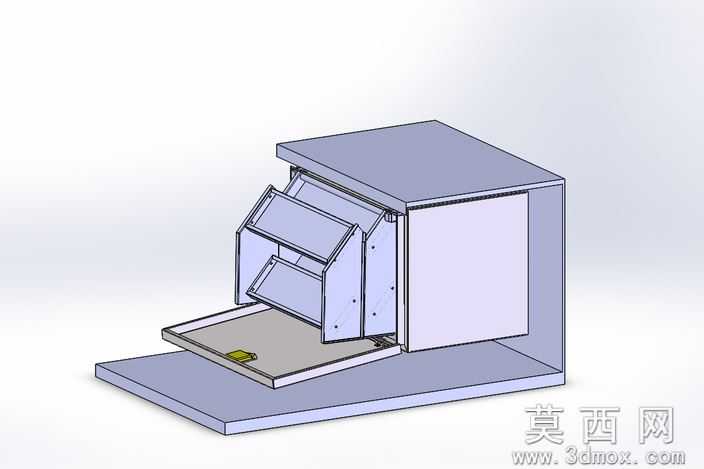

本作品为平面关节型伸缩装配楼梯机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配公差规范，对各运动部件的配合间隙进行了精准约束，确保机构运动仿真时无干涉卡顿问题。整体结构采用模块化设计思路，分为底部固定基座、侧边铰接支撑臂、多级踏步板、顶部收纳箱体四大核心模块，各模块之间通过转动副、移动副实现运动连接，侧边支撑臂采用对称式双连杆铰接结构，每级踏步板与支撑臂之间通过销轴实现铰接固定，保证踏步在伸缩过程中始终保持水平状态，避免使用过程中出现倾斜滑脱风险。材质配置上，主体支撑结构选用高强度铝合金材质预设，兼顾结构强度与整体轻量化需求，踏步板面设置防滑纹理材质，基座与收纳箱体采用冷轧钢板材质预设，表面做喷塑防锈处理，各铰接销轴采用不锈钢材质，提升长期运动的耐磨性能。渲染阶段采用哑光工业金属材质搭配浅灰色中性背景，通过三点布光方式突出结构的层级关系与运动轨迹，清晰展示出机构完全展开与完全收纳两种状态的结构形态。设计过程中重点优化了伸缩运动的传动路径，通过连杆长度的参数化迭代调试，实现了收纳状态下整体结构可完全嵌入顶部箱体与底部基座形成的封闭空间内，大幅缩小闲置状态的占用空间，展开后各级踏步间距符合人体工程学踏步高度要求，可适配不同场景下的临时登高装配作业需求，整体结构无复杂传动部件，后期维护成本低，运动过程平稳无冲击，可搭配小型驱动组件实现自动伸缩控制，适配自动化装配生产线的登高作业工位使用需求。
