剖分式带座滚动轴承安装支座结构

项目分类:轴承座 发布时间:2022-01-29 ID:522109
  • 剖分式带座滚动轴承安装支座结构

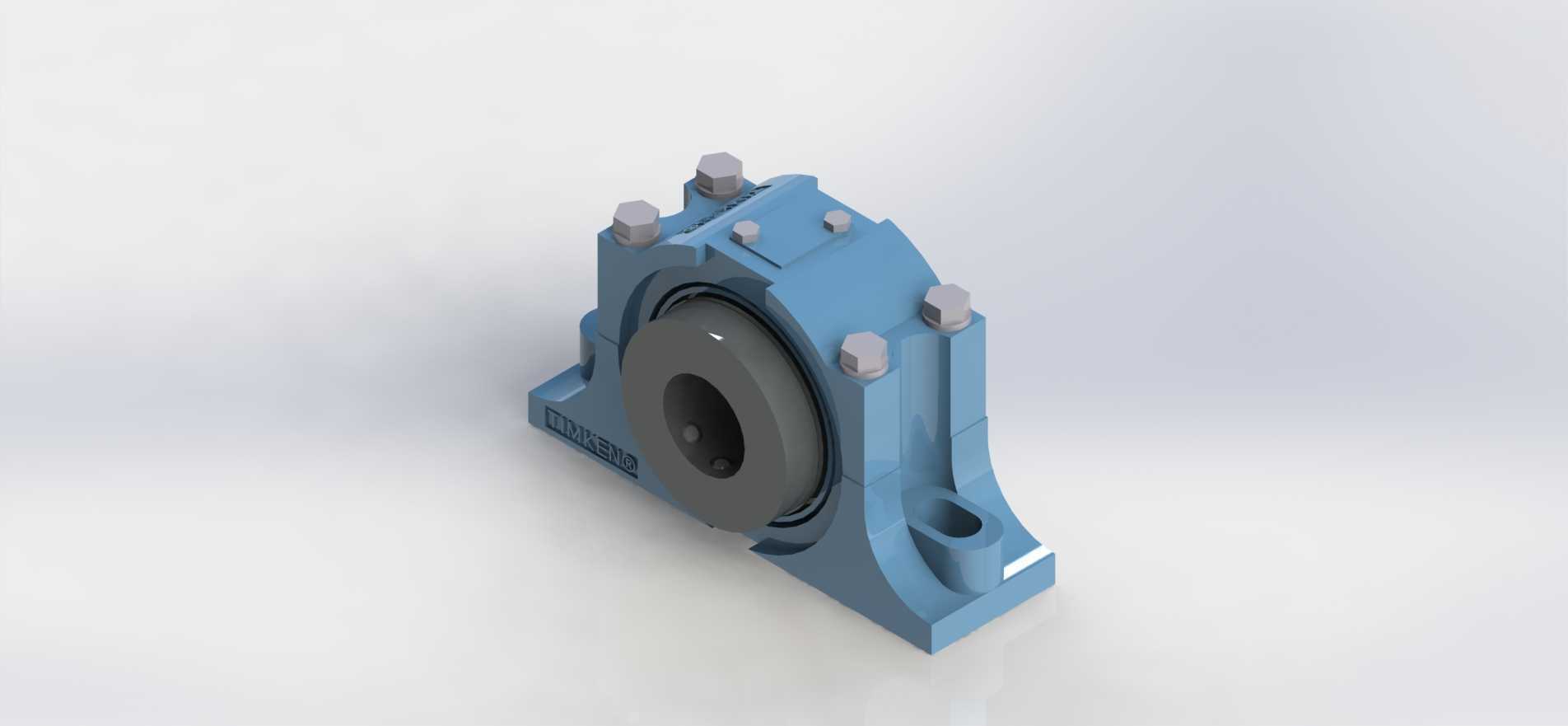

  在矿山输送、冶金轧线、建材辊道这类重载连续作业的产线场景里,轴系的径向支撑可靠性直接决定了整条线的连续运行时长,这类工况下整环式轴承座拆装需要沿轴端抽拉整段轴系,更换轴承时往往要拆解半段传动链,停机损失远高于配件本身成本,剖分式带座轴承支座就是针对这类痛点设计的支撑部件。从实际使用逻辑来看,这类支座的核心作用是为滚动轴承提供稳定的安装定位基准,同时承受轴系运转过程中传递来的径向载荷与少量轴向窜动载荷,将轴系的受力均匀传递到设备安装基础上,避免轴系因受力偏移出现挠曲、轴承偏磨等问题。设计上采用上下对开的剖分结构,上下座体通过多组六角头螺栓实现锁紧固定,这种结构最大的优势是现场维护时不需要拆卸轴端的联轴器、链轮或者带轮,

  只需要松开上盖的锁紧螺栓,取下上盖即可直接更换内部的轴承或者密封件,大幅缩短现场维护的停机时间,尤其适合长轴系、多支撑点的辊道、输送设备布局。从结构细节来看,支座底部设置了带安装孔的支撑脚,安装孔的位置、孔径都匹配通用的安装基础螺栓规格,安装时可以直接通过螺栓将支座固定在设备机架或者混凝土基础上,底部支撑面做了铣平处理,保证安装时支座与基础面完全贴合,避免因安装面不平导致支座受力后出现应力开裂。支座的轴承安装腔做了精准的镗孔加工,孔径公差与轴承外圈的公差配合选用过渡配合,既保证轴承外圈安装后不会出现跑圈问题,又能在更换轴承时顺利将外圈敲出,不会损伤安装腔内壁。上盖与底座的剖分结合面做了精磨处理,合模后结合面间隙控制在0.

  02mm以内,避免润滑脂从结合面渗漏,同时也能保证上下腔的同轴度,防止轴承安装后出现偏斜。支座侧面预留了注油孔的安装位置,日常维护时可以直接通过注油嘴向轴承腔内补充润滑脂,不需要拆解上盖就能完成日常润滑保养。从安装边界来看,这类支座的整体高度、安装孔中心距、轴承腔内径都有标准化的尺寸序列,选型时只需要匹配对应轴承的外径、轴系的中心高要求,以及安装基础的螺栓孔位尺寸,不需要额外做定制化加工就能直接替换同规格的老旧支座。结构设计时特意在轴承腔两端预留了密封件的安装槽位,可以配套安装毡圈密封或者骨架油封,阻挡外界的粉尘、水汽进入轴承腔,同时防止腔内的润滑脂泄漏,适配多粉尘、潮湿的恶劣作业工况。

  支座的加强筋结构从底部支撑脚一直延伸到轴承腔外壁,在不额外增加整体壁厚的前提下提升了支座的整体刚性,承受重载冲击时不会出现腔室变形导致轴承卡滞的问题。锁紧螺栓的布置位置避开了轴系的旋转干涉区域,拆装时扳手有足够的操作空间,不需要额外使用特殊工具就能完成螺栓的松紧操作。在实际选型应用中,这类剖分式轴承支座常配套调心滚子轴承使用,适配长轴系安装时存在的少量同轴度误差,避免轴系挠曲带来的轴承额外载荷,广泛应用在带式输送机的托辊支撑、破碎机的转子轴支撑、轧钢设备的辊道支撑等场景,相比整体式轴承座,其维护效率提升60%以上,尤其适合不允许长时间停机的连续生产产线。设计建模时需要重点保证上下剖分面的定位精度,通常会在结合面设置定位销孔,合模时通过定位销保证上下腔的同轴度,避免镗孔后出现上下腔错位导致轴承安装不畅的问题;同时要核算安装螺栓的强度,根据额定载荷计算螺栓的预紧力,避免运转过程中螺栓受载松动导致上盖移位。支座的底部安装面粗糙度要控制在Ra3.2以内,保证安装时接触面积足够,不会因接触不良导致振动放大。轴承腔的表面粗糙度要控制在Ra1.6以内,减少轴承外圈与腔壁的摩擦,同时保证配合精度。
