剖分式立式带座滚动轴承安装结构

　　做传动系统结构设计这么多年，带座轴承永远是绕不开的基础支撑部件，尤其是这种剖分式立式结构，在各类重载传动场景里的适配性，是很多一体式轴承座比不了的。先从实际应用场景说，这类轴承座最常出现在矿山输送线的辊筒支撑、建材设备的长轴传动端、风机主轴的非驱动侧支撑、中小型减速机的输入输出轴定位，还有一些需要定期维护轴承、不便于拆卸整根传动轴的设备工位——毕竟整根长轴如果要拆下来换一体式轴承，往往要把轴端的联轴器、带轮甚至相邻的传动件全部拆空，停机维护的时间成本太高，剖分式结构只要把上盖的紧固螺栓拆掉，就能直接取出轴承内圈和滚动体组件，不用挪动轴的位置，这一点在连续生产的产线设备上优势特别明显。

　　再看实际用途，这个部件的核心作用有两个，一是为旋转轴提供稳定的径向支撑，承受传动过程中产生的径向载荷，部分工况下也能承受一定程度的轴向窜动载荷，二是为内置的滚动轴承提供密封的容纳空间，同时预留润滑脂的存储腔，保证轴承在长期运转过程中能得到持续的润滑，避免外界的粉尘、水汽、切削碎屑进入轴承滚道，造成磨粒磨损提前失效。很多新手设计的时候容易忽略轴承座的安装基准问题，这类立式剖分轴承座的底部安装面是核心定位基准，安装面的平面度直接决定了轴的同轴度，如果安装面存在翘曲，强行拧紧安装螺栓之后，轴承座的内孔会产生微变形，导致轴承滚道的配合间隙不均匀，运转时会出现异常发热、噪音变大的问题，严重的话甚至会在短时间内造成保持架断裂。

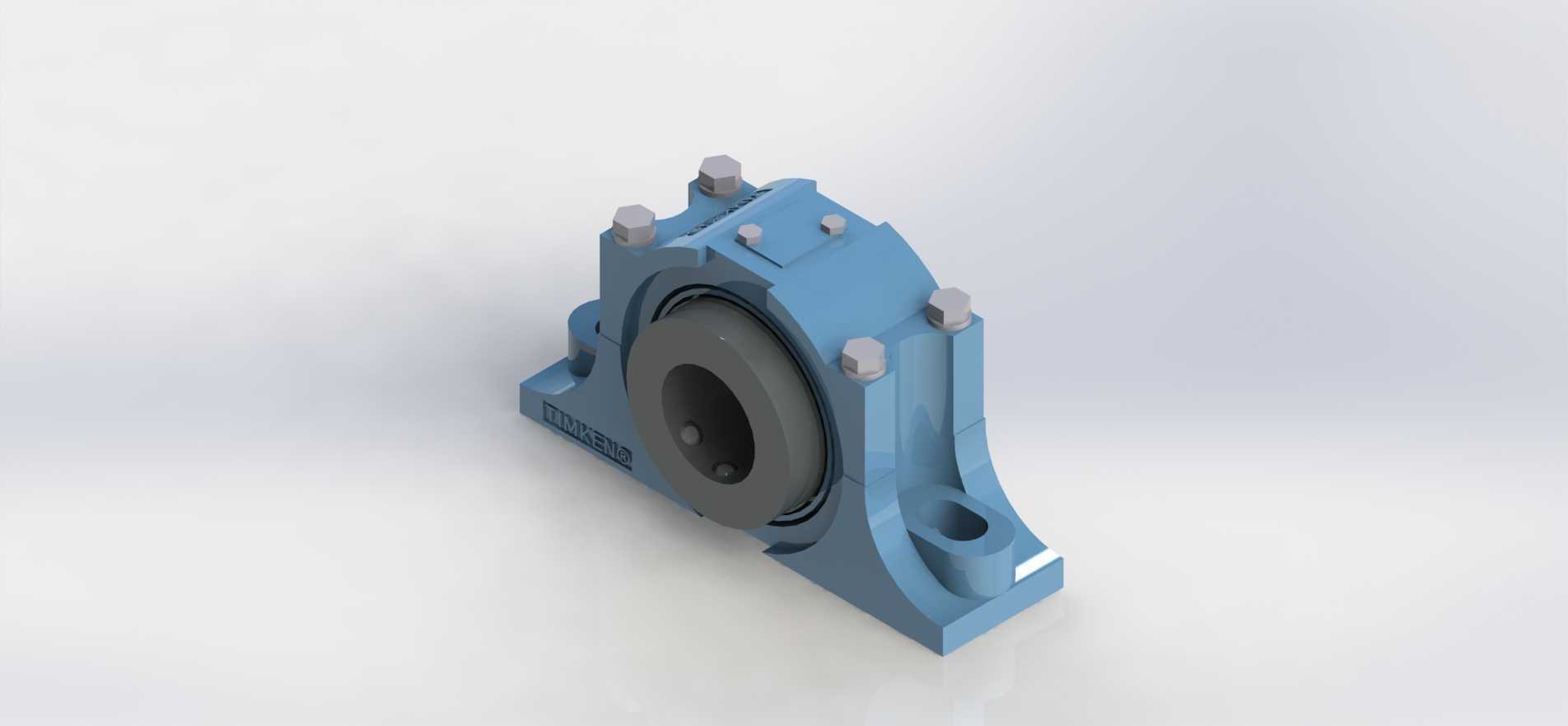

　　说到功能特性，这个结构的设计细节其实很有讲究。首先是上下剖分面的定位，从模型上能看到上下座体之间有两个定位销孔，装配的时候销钉会先把上下座的同轴度定位准确，再拧紧紧固螺栓，避免螺栓拧紧过程中上下座出现错位，导致内孔圆度超差。然后是上盖的螺栓布置，四个六角头螺栓均匀分布在轴承孔的两侧，拧紧的时候要按照对角顺序逐步加力，不能一次性把单颗螺栓拧到额定扭矩，不然同样会造成内孔变形。轴承座两侧的安装脚是带沉孔的通孔结构，安装的时候螺栓从上方穿入，拧入下方的安装机架螺纹孔或者配合螺母锁紧，沉孔的设计可以让螺栓头完全沉入安装脚内部，不会突出表面干涉周边的部件。轴承内孔的两端是预留的密封件安装槽，可以安装毡圈密封或者骨架油封，根据不同的工况防护等级选择对应的密封形式，比如粉尘大的矿山场景就用双层毡圈加迷宫密封的组合，有切削液的机加工设备场景就用双唇骨架油封。

　　聊到设计思路，这类轴承座的建模过程首先要确定核心参数：适配的轴承外径、宽度，轴的中心高，这三个参数是和外部安装接口强相关的。中心高是从底部安装面到轴承内孔中心的垂直距离，这个尺寸直接决定了传动轴的安装高度，一旦定错，整根轴的传动高度就会和配套的带轮、齿轮不匹配，出现传动带跑偏、齿轮啮合侧隙不对的问题。建模的时候先做下半座的基体，拉伸安装脚的轮廓，做出轴承孔的下半圆弧，然后做上盖的半圆弧结构，预留螺栓过孔和定位销孔，再在轴承孔的两端做出密封槽，最后在安装脚位置做出安装沉孔，倒出所有的安装工艺圆角——要注意轴承座的铸造圆角不能太小，不然铸造的时候容易出现应力集中，铸件冷却过程中会在圆角位置产生裂纹，影响部件的结构强度。

　　最后说外形尺寸和安装边界，从模型的比例来看，这类适配中等孔径轴承的立式剖分座，底部两个安装孔的中心距大概是轴承外径的1.2倍左右，安装脚的宽度要比轴承座主体宽出20%左右，保证安装之后的支撑稳定性，不会在重载下出现倾覆。安装的时候要注意，轴承座的后方要预留出足够的维护空间，至少要能放下扳手拧上盖的紧固螺栓，方便后期维护的时候不用拆掉周边的其他部件就能拆开上盖检查轴承状态。另外轴承座的顶部一般会预留一个润滑脂注油孔，直通轴承内部的储脂腔，注油的时候要在设备低速运转的状态下加注，让润滑脂能均匀分布在滚道表面，不要在停机状态下一次性注满，不然运转的时候润滑脂会被搅动产生大量的热，反而会加速润滑脂的变质失效。很多现场维护的工人容易犯的错就是把轴承座里的润滑脂塞得满满当当，觉得这样润滑更充分，实际上轴承腔内的润滑脂填充量保持在腔体容积的1/3到1/2就足够了，太多反而会造成运转阻力变大，温升过高。

　　还有一个容易被忽略的设计细节，就是轴承座和轴的配合公差，轴承外圈和座孔的配合要选过渡配合或者小间隙配合，不能选过盈太大的配合，因为剖分式结构如果座孔和外圈过盈量太大，拆开上盖之后轴承外圈会出现松动，运转的时候外圈跟着轴一起转动，也就是俗称的“跑外圈”故障，时间长了会把座孔磨出凹槽，导致整个轴承座直接报废。所以建模的时候座孔的公差要根据轴承的精度等级来选，一般普通级别的轴承，座孔公差选H7就足够，既能保证外圈不会轻易窜动，又能在拆装上盖的时候顺利取出轴承组件。
