户外双翻盖式烧烤炉结构设计

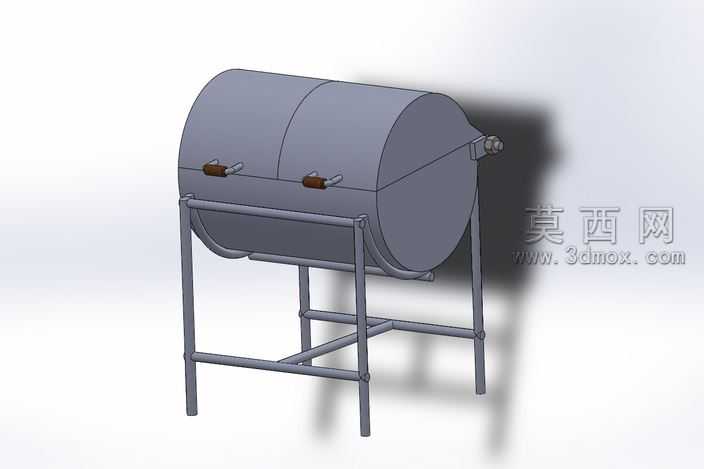

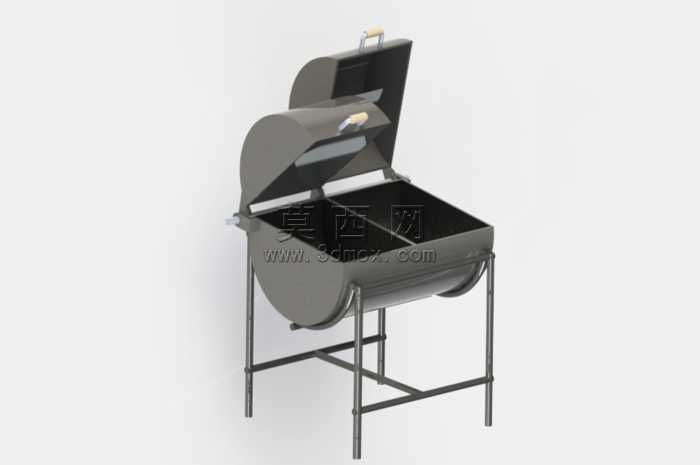

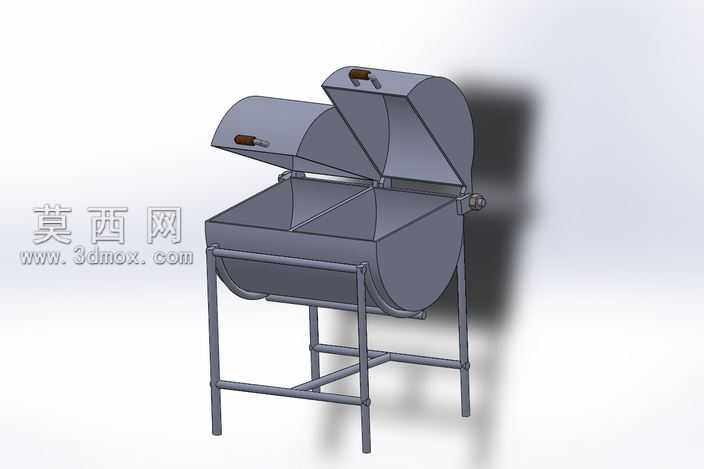

本作品为户外使用的双翻盖式烧烤炉三维建模设计，采用SolidWorks完成全参数化建模，整体结构围绕户外烧烤的实用需求展开设计。建模过程中先以基准面定位搭建底部支撑框架，采用方管型材拼接形成稳定的四足支撑结构，框架连接处做圆角过渡处理避免应力集中，同时保证支架整体的承重强度与放置稳定性。炉体主体采用半圆柱加矩形腔体的组合造型，内部设置分隔结构可实现不同食材的分区烤制，炉体底部与支撑框架采用可拆卸的连接结构，方便后续的收纳与运输。炉盖部分设计为对称双翻盖结构，每个翻盖配备隔热木质把手，翻盖与炉体通过合页结构实现转动连接，建模时对合页的转动配合做了运动仿真验证，保证翻盖开合过程无干涉，闭合后可与炉体边缘紧密贴合，减少烤制过程中的热量流失。材质渲染部分，炉体与支架采用哑光磨砂金属材质，还原冷轧钢板的真实质感，把手部分采用深棕色实木纹理材质，与金属主体形成视觉与触感上的区分，渲染时添加柔和的环境光与投影效果，清晰展现各部件的结构层次与装配关系。设计思路上充分考虑户外使用场景，整体结构无复杂异形部件，所有钣金件均可通过常规折弯、焊接工艺加工成型，支架的高度设置符合人体站立操作的舒适高度，双翻盖的设计可根据烤制需求单独开启单侧炉盖，减少热量散失的同时也方便翻面、取放食材，炉体内部预留了炭槽与烤网的安装位，各部件的装配间隙均按照实际加工公差设置，保证模型可直接对接生产加工环节。
