仿古弯刃短柄近战刀具结构设计

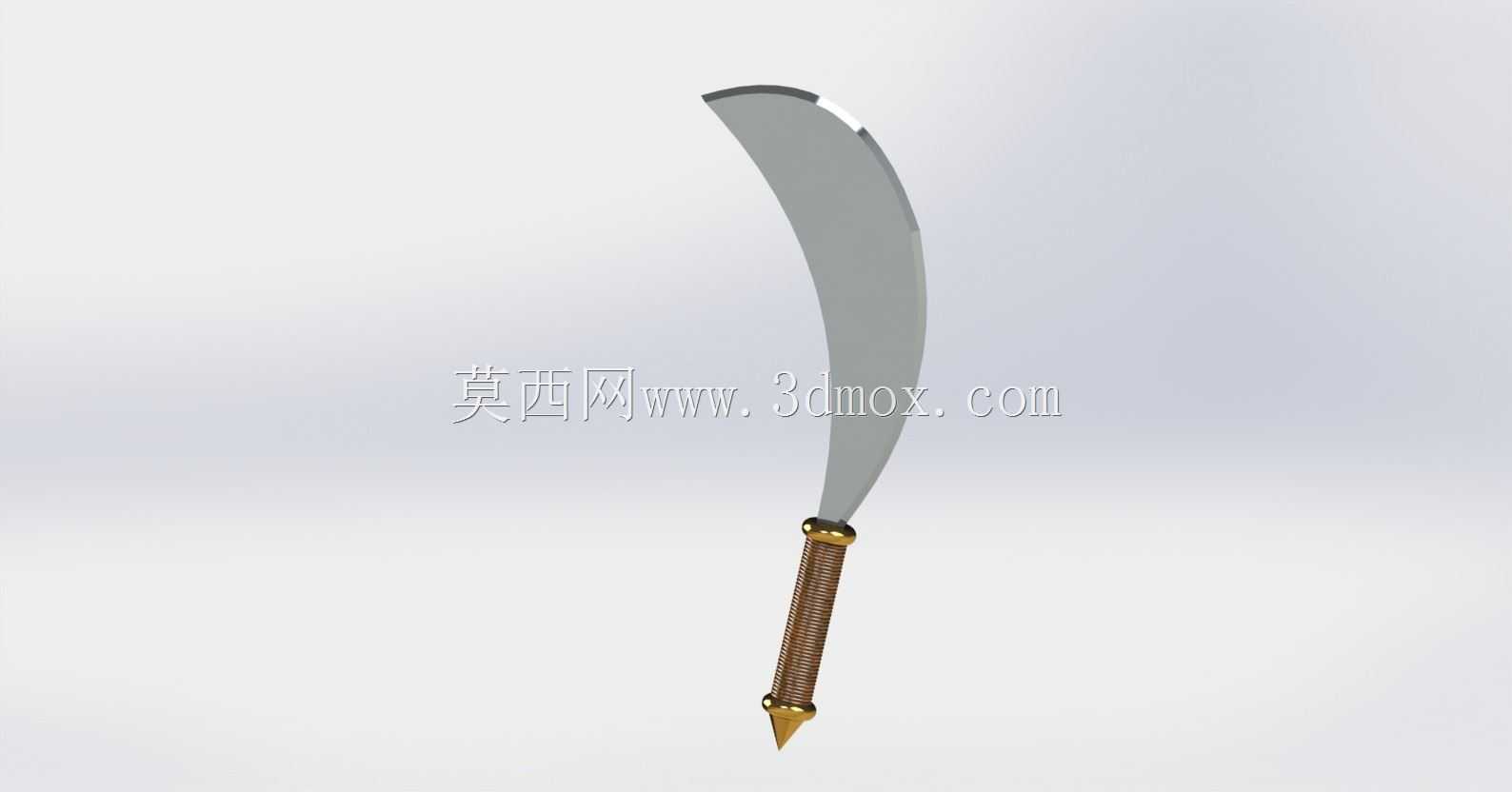

　　弯弧轮廓能让接触点沿刃口自然滑移，最大化切削行程的同时降低刃口崩损的概率。刃身靠近护手的位置做了收窄的颈状结构，刚好嵌入护手的定位槽内，避免刃部受横向力时出现转动移位。护手采用环形金属质感的凸缘结构，外径比握柄最大直径大12mm，一方面能在握持时阻挡手部向刃部滑移，提升使用过程中的握持安全性，另一方面也作为刃部和握柄的视觉分界，平衡整刀的视觉重心。握柄部分采用带周向防滑槽的柱形结构，整体做符合人体工学的微锥度设计，靠近护手的位置直径略大于尾端，握持时手掌能自然贴合防滑槽的纹理，即使手部出汗或者佩戴防护手套，也能保证足够的握持摩擦力，不会出现脱手的情况。握柄内部做中空减重设计，在保证结构强度的前提下降低整刀的整体重量，这款弯刃短柄近战器械的三维结构设计，最初是为影视道具制作、古代兵器复原展示场景开发的，在实际落地应用中，也可作为文创周边开发、武术器械训练参考、冷兵器文化展陈的核心结构载体。从结构功能层面拆解，整刀分为刃部、护手、握柄、尾椎四个独立功能段，各段采用过盈配合加粘接定位的装配逻辑，无需额外紧固件即可实现整体结构的稳固连接，适配不同材质的实体加工需求，不管是采用树脂3D打印做展示道具，还是采用金属锻打做收藏复刻，都能直接沿用这套结构的尺寸边界。刃部采用大弧度外凸的弯形轮廓，刃口沿外弧面做连续开刃结构，内弧面做加厚处理，既保证了刃部的切削接触长度，又通过内弧的加厚结构提升了刃身整体的抗弯折性能，在模拟劈砍动作时，

　　长时间握持也不会产生明显的负重感。尾椎部分采用锥形尖状结构，和握柄末端做螺纹连接，既可以作为整刀的尾部配重，把整刀的重心调整到护手前20mm的位置，保证持握时的平衡感，也可在近距离应急场景下实现戳刺功能，同时尾椎的锥形结构也能在放置时避免整刀从平面滚落。设计过程中首先确定了整刀的总长边界为380mm，其中刃部长度230mm，握柄长度130mm，尾椎长度20mm，刃部最宽处为45mm，最厚处为6mm，所有外边缘都做了R0.5的圆角过渡，避免加工和使用过程中出现锐边划伤的问题。刃身的曲面建模采用多截面扫掠的方式实现，从刃尖到刃根的截面逐渐加厚，刃尖部分做收尖处理，保证刃尖的穿刺性能，刃根部分做加厚处理，提升和护手连接位置的结构强度。

　　在实际的展陈应用中，这套模型可以直接拆分出各个零件生成工程图，用于指导不同材质的加工生产，刃部可根据使用场景选择不同的材质，做展示道具时可选用轻质的树脂或者PVC材料，做收藏复刻时可选用高碳钢或者不锈钢材料，握柄部分可采用木质、工程塑料或者金属滚花结构，适配不同的成本和使用需求。针对武术训练场景的使用需求，设计时特意将刃部的棱角做了钝化处理，所有刃口位置都预留了2mm的钝化厚度，训练使用时不会造成割伤，同时保留了原有的外形轮廓和重量分布，能真实还原器械的持握手感和动作反馈。在文创周边开发场景中，这套模型的尺寸边界刚好适配桌面摆件的展示需求，可搭配木质展示架做静态展陈，也可缩小比例做钥匙扣、挂饰等周边产品的结构原型，

　　各零件的拆分结构也方便做分色处理，提升产品的外观表现力。建模过程中对各个配合面都做了公差预留，过盈配合的位置预留了0.1mm的装配余量，螺纹连接的位置采用标准的M6螺纹规格，加工时无需定制特殊的连接配件，采用标准紧固件即可完成装配。整刀的重心位置经过多次调整，最终确定在护手前20mm的位置，这个位置既保证了劈砍时的惯性力，又不会因为重心过于靠前导致持握费力，符合单手操作的力学特性。刃部的弧度经过反复验证，采用了35度的外弧曲率，这个弧度下的刃部在劈砍时能形成最大的接触切割角度，同时保证刃身的结构强度不会因为弧度过大而降低。握柄的防滑槽深度设置为1mm，间距为3mm，这个尺寸既能保证足够的防滑摩擦力，又不会因为槽度过深导致握持时硌手，提升长时间持握的舒适度。尾椎的锥度设置为1:5，既保证了戳刺时的导向性，又不会因为锥度过尖造成不必要的安全隐患，尾椎的末端做了R1的圆角处理，即使误触也不会造成扎伤。
