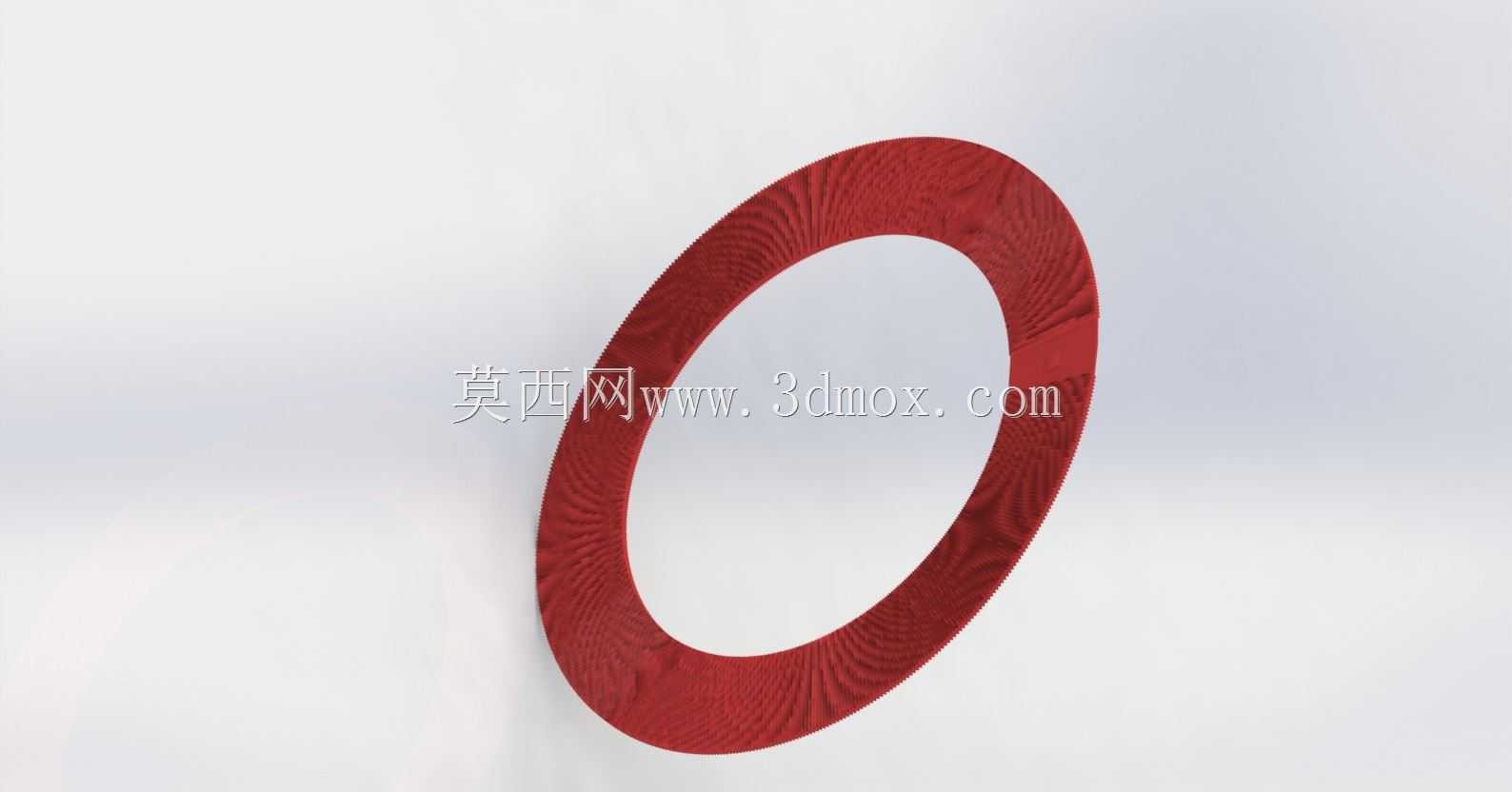

红色环形精密传感配套密封垫圈结构

　　在工业传感检测的实际应用场景里，这类环形密封配套件常被用于光电、电容类环形传感器的安装端面，作为传感端面与被测设备安装面之间的缓冲密封结构，承担隔绝粉尘、切削液、环境水汽侵入传感安装腔的作用，避免传感元件因为外界介质侵入出现检测精度漂移、内部电路短路的问题，在机床主轴转速检测、输送线物料到位环形检测、旋转工位位置校验的传感安装场景中，这类环形垫圈是保障传感单元长期稳定运行的关键配套结构。从实际功能特性来看，该环形件采用整圈等截面的闭环结构，内圈孔径与传感器的检测通径保持一致，不会遮挡传感器的检测光路或者检测场域，外圈尺寸匹配传感器安装法兰的定位止口，安装时可以直接嵌入法兰端面的密封槽内，不需要额外涂覆密封胶就能实现端面的静密封效果，

　　表面的细密纹理结构是模压成型时留下的增强纹路，既可以提升垫圈与安装面之间的接触摩擦力，避免设备长期运行振动导致垫圈移位，也能在安装压紧时形成多道微小的密封接触线，提升对微小颗粒、液态介质的阻隔能力。设计这类环形配套件的时候，首先要匹配对应传感器的安装边界尺寸，内孔直径需要比传感器的有效检测区域直径大0.2到0.5毫米，既保证不会干涉检测场域，也不会因为内孔过大导致密封覆盖范围不足，外圈直径要比传感器安装法兰的密封槽外径小0.1到0.3毫米，保证垫圈可以顺利嵌入槽内，不会因为尺寸过盈出现安装翘边的问题，垫圈的厚度要根据密封槽的深度来确定，通常压缩量控制在厚度的15%到25%之间，压缩量过小会导致密封压力不足出现介质渗漏，

　　压缩量过大则会导致垫圈长期受压出现永久塑性变形，失去密封回弹能力。从安装适配的角度来说，该环形件的两个端面都保持了较高的平面度，没有明显的翘曲或者凹凸缺陷，安装时不需要额外打磨修整，只要将安装面的铁屑、油污擦拭干净，把垫圈对准密封槽平放，再将传感器法兰对准安装位均匀锁紧固定螺栓即可，锁紧螺栓时要采用对角循环锁紧的方式，避免单侧压力过大导致垫圈被挤压错位，或者出现局部压缩量不均的问题。在不同的工业应用场景里，这类环形垫圈的材质选择会根据实际工况调整，在普通干燥的车间装配场景下可以采用普通丁腈橡胶材质，在有切削液、润滑油飞溅的机加工场景下需要采用耐油橡胶材质，在有腐蚀性介质的化工检测场景下则需要更换为氟橡胶材质，而本次建模的红色环形件，是针对常规工业环境下的环形传感器配套设计，表面的红色配色也可以和常见的黑色、金属色传感器本体形成视觉区分，方便设备维护人员快速检查垫圈是否存在缺失、移位、老化破损的问题，减少日常设备巡检的视觉辨识难度。在三维建模过程中，这类环形件不需要做过于复杂的特征拆分，先绘制内外径的草图轮廓，通过拉伸命令生成基础的环形实体，再通过表面纹理映射或者阵列浅凹槽的方式还原表面的细密纹路，建模时要重点保证内外圆的同轴度公差，避免模型导入装配体后出现与传感器止口不同心的问题，同时要注意两个端面的平行度要求，保证虚拟装配时垫圈与两个安装面都能完全贴合，不会出现虚拟装配间隙，影响后续的装配干涉检查、工程图导出的准确性。

　　很多结构设计人员在做传感器安装配套设计时，往往会忽略这类小密封件的尺寸匹配，要么垫圈尺寸过大突出法兰边缘，要么内孔过小遮挡检测区域，最终导致传感器安装后出现密封失效或者检测精度不达标的问题，而这个环形件的建模尺寸完全匹配对应型号阿内尔·塞里哈多环形传感器的安装槽尺寸，可以直接导入对应的传感器装配体中使用，不需要再做额外的尺寸修整，能够有效缩短传感单元安装结构的设计周期，减少配套零件的建模重复工作量。在实际设备维护过程中，这类环形垫圈属于易损件，每次拆卸传感器进行校准或者维护时，都需要检查垫圈的表面是否存在裂纹、硬化、变形的问题，如果出现上述缺陷就需要及时更换，而精准的三维模型可以直接用于备件的加工或者采购选型，避免因为备件尺寸不符导致设备维护后出现密封失效的问题，保障传感检测单元在整个设备运行周期内都能保持稳定的工作状态。
