坎帕纳曲面造型结构三维设计

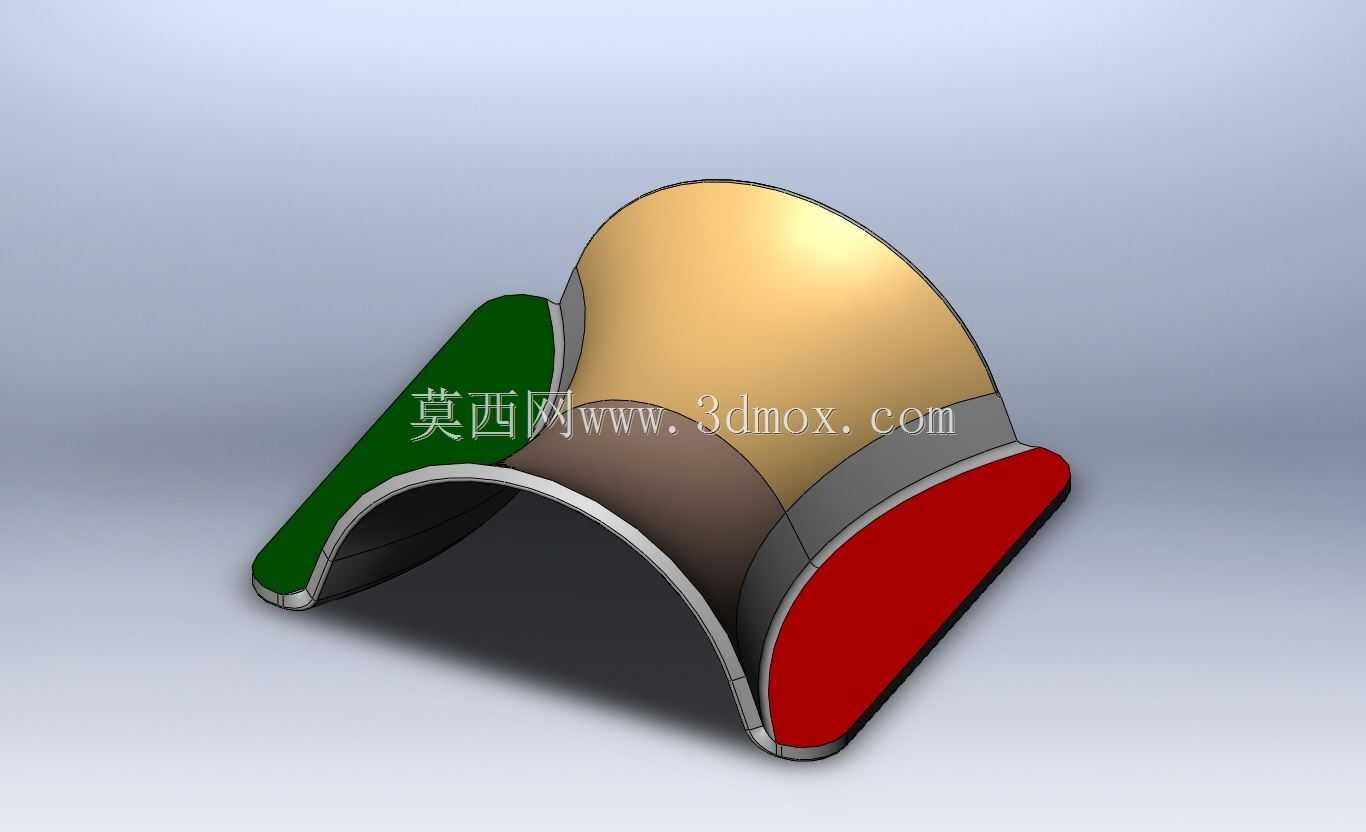

　　在做异型传感配套构件的结构设计时，这类多曲面拼接的弧面壳体结构，首先要考虑的是和传感端探测面的贴合适配性，毕竟这类构件常作为传感设备的外部防护导流罩使用，在户外环境监测、工业现场非接触式传感检测场景中，曲面造型能最大程度降低气流、扬尘对探测端面的干扰，避免直角结构带来的紊流积灰问题，减少日常运维的清洁频次。从结构设计逻辑来看，整个构件采用三段式曲面拼接思路，主体大弧面作为核心承载面，曲率半径匹配对应传感模块的探测视场角范围，不会对信号收发造成遮挡；两侧的异色分块曲面分别做了不同的拔模斜度处理，其中绿色侧曲面的倾斜角度更大，对应安装侧的走线槽预留位置，能让内部线缆顺着曲面内壁的走线卡扣排布，避免线缆弯折半径过小造成的信号传输损耗；红色侧曲面则做了加厚处理，对应整个构件的安装固定端，底部预留的平直面是和安装基座贴合的安装面，平面度公差控制在0.1mm以内，保证安装后不会出现翘曲缝隙，防止水汽、粉尘进入构件内部侵蚀传感元件。

　　外形尺寸方面，整个构件的整体跨度控制在120mm范围内，弧面最高点距离底部安装面的高度为65mm，安装边界上预留了三个沉头孔位，孔位间距按照常用的工业传感安装支架的孔距标准设计，能直接适配市面上主流的角度可调安装支架，不需要额外做转接板设计。曲面过渡部分做了G2连续处理，不同色块的拼接处没有尖锐棱角，一方面是减少应力集中，在户外遇到风沙冲击、温度交变的时候，不会因为应力集中出现壳体开裂的问题；另一方面曲面的顺滑过渡也能降低风阻，在高风速的检测场景下，减少构件自身的振动，避免振动传递到内部传感元件造成检测数据漂移。

　　从实际使用场景出发，这类结构如果用在交通流量监测的传感设备上，曲面造型能让雨水顺着弧面快速滑落，不会在探测端面形成水膜影响检测精度；如果用在工业车间的温湿度、气体检测场景，弧面结构不会像直角壳体那样堆积生产过程中产生的纤维、粉尘，长期使用也不会因为积尘遮挡探测口。设计过程中特意将壳体的壁厚做了均匀化处理，整体壁厚保持在2.5mm，不同曲面衔接处的壁厚差控制在0.2mm以内，不管是采用注塑加工还是3D打印做样件，都不会出现缩痕、填充不均的问题，能有效降低加工试制的不良率。内壁的加强筋顺着曲面的曲率方向排布，没有采用传统的横竖交叉筋位，这样既可以提升壳体的整体结构强度，又不会因为筋位的存在影响内部传感模块的安装空间，筋位高度控制在1.5mm，不会和内部的电路板、传感探头产生干涉。安装端的沉头孔做了锪平处理，螺丝锁紧后螺丝头不会突出安装面，保证整个构件和安装基座贴合紧密，密封胶圈可以直接嵌在安装面的预留槽内，不需要额外打胶就能达到IP65的防护等级，适配户外露天的使用需求。
